概览
优势和特点
- 无需电流检测电阻器
- 异相控制器减小了所需的输入电容
- VOUT2 跟踪 1/2 VREF
- 对称的输出电流供应/吸收能力 (VOUT2)
- 扩频操作 (当被使能时)
- 宽 VIN 范围：2.75V 至 9.8V
- 恒定频率电流模式操作
- 0.6V±1.5% 电压基准 (VOUT1)
- 低压差操作：100% 占空比
- 用于频率锁定或调节的真正 PLL
- 内部软起动电路
- 电源良好输出电压监视器
- 输出过压保护
- 微功率停机模式：IQ = 9μA
- 纤巧型扁平（4mm x 4mm）QFN 封装和窄体 SSOP 封装
产品详情
LTC®3776 是一款面向 DDR/QDR 存储器终端应用的两相、双输出同步降压型开关稳压控制器。第二个控制器负责将其输出电压调节至 1/2 VREF，并提供了对称的输出电压供应和吸收能力。无检测电阻器 (No RSENSE) 型恒定频率电流模式架构免除了增设检测电阻器的需要，并改善了效率。通过使两个控制器异相工作，较大限度地降低了由输入电容的 ESR 所引起的功耗和噪声。
开关频率可被设置为高达 750kHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以从外部对 LTC3776 的开关频率进行同步处理 (同步范围为 250kHz 至 850kHz)，也可启用扩频操作。强制连续操作可降低噪声和 RF 干扰。在内部提供了 VOUT1 的软起动周期，并可采用一个外部电容器来延长该周期。
LTC3776 采用纤巧的耐热增强型 (4mm x 4mm) QFN 封装或 24 引脚SSOP 窄体封装。
应用
- DDR、DDR II 和 QDR 存储器
- SSTL、HSTL 终端电源
- 服务器、RAID 系统
- 分布式 DC 电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

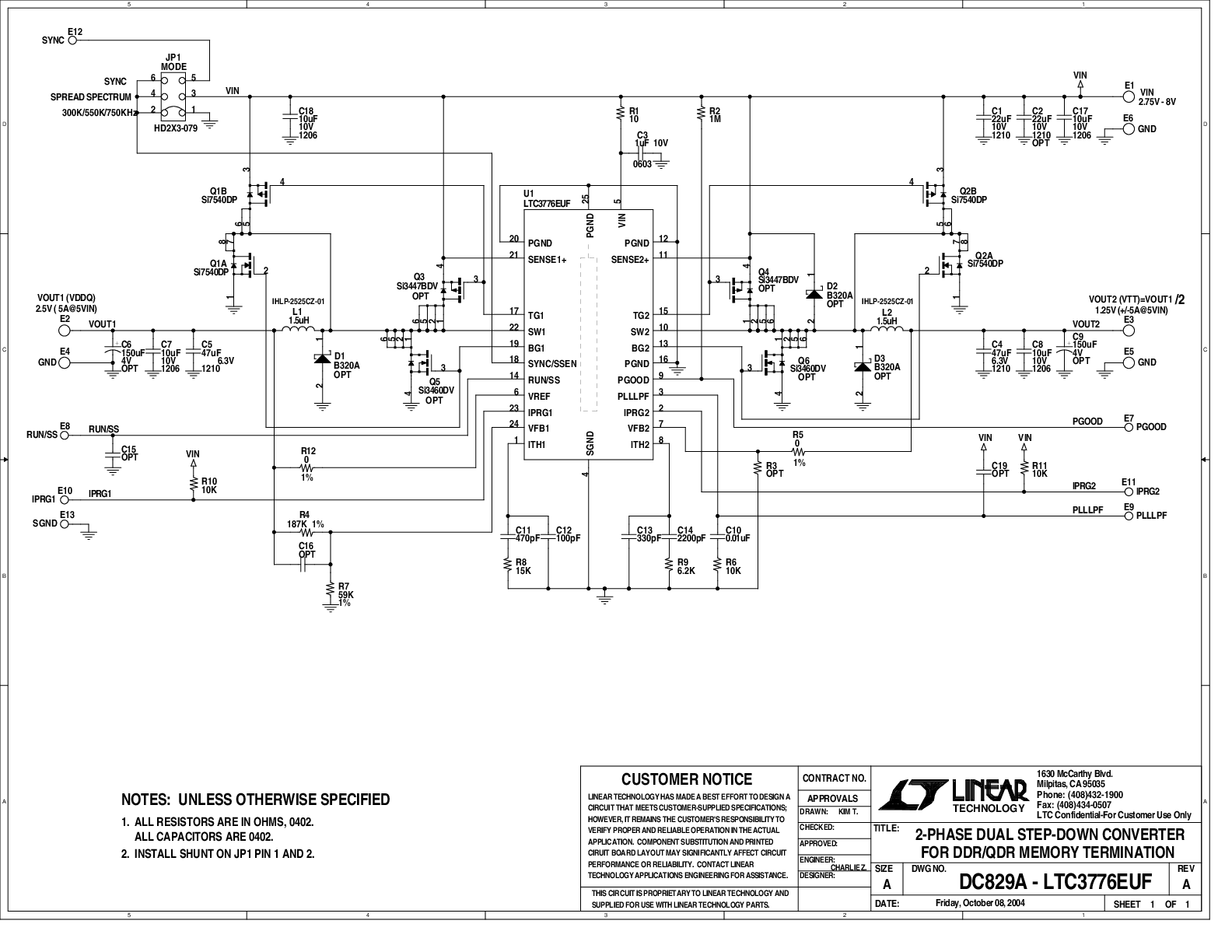

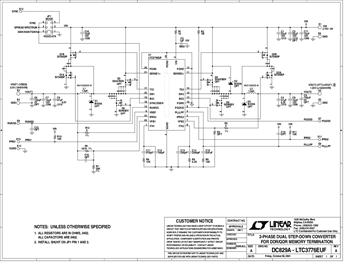

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3776
配套产品推荐
LTC3776 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3776EGN#PBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3776EGN#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3776EUF#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3776EUF#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R421 Reliability Data |
