概览
优势和特点
- 具内置 MOSFET 驱动器的三相控制器
- ±5% 的输出电流匹配准确度优化了热性能以及电感器和 MOSFET 的尺寸
- 4.5V ≤ VCC ≤ 7V；4.5V ≤ VIN ≤ 32V
- 差分放大器可准确地检测 VOUT
- 减小了输入和输出电容
- 电源所引起的噪声有所降低
- VID DAC 可编程范围：1.1V 至 1.85V (VRM9.0/9.1)
- ±10% 电源良好输出指示器
- 每相 250kHz 至 600kHz、PLL、固定频率
- PWM、逐级递减 (Stage Shedding™) 或突发模式 (Burst Mode®) 操作
- OPTI-LOOP® 补偿较大限度减小了输出电容 COUT
- 可调软启动电流斜坡上升
- 具备停用选项的短路停机定时器
- 过压软闭锁

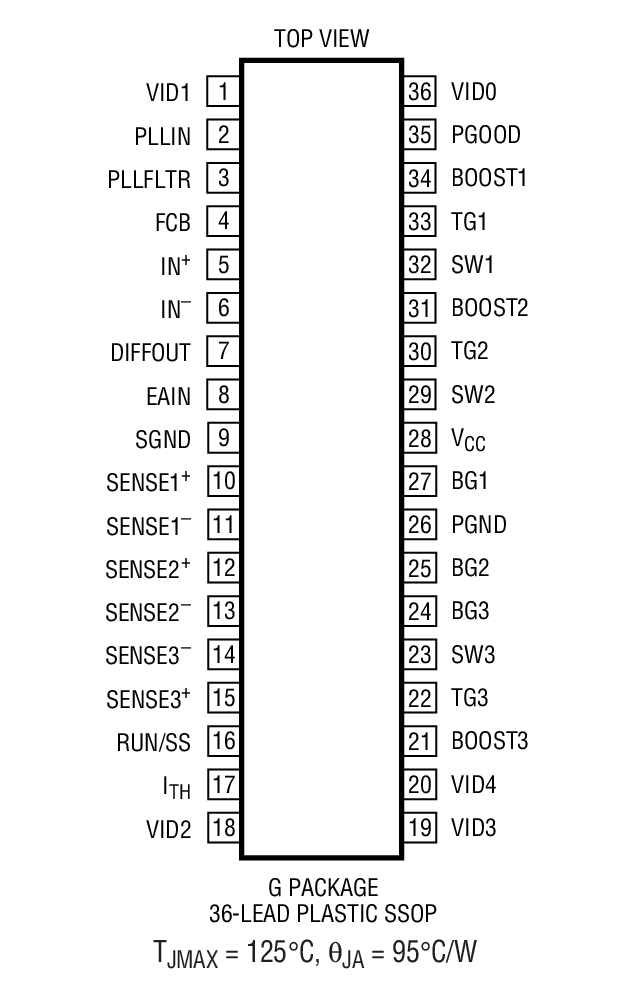

- 小外形 36 引脚窄体 (0.209”) SSOP 封装

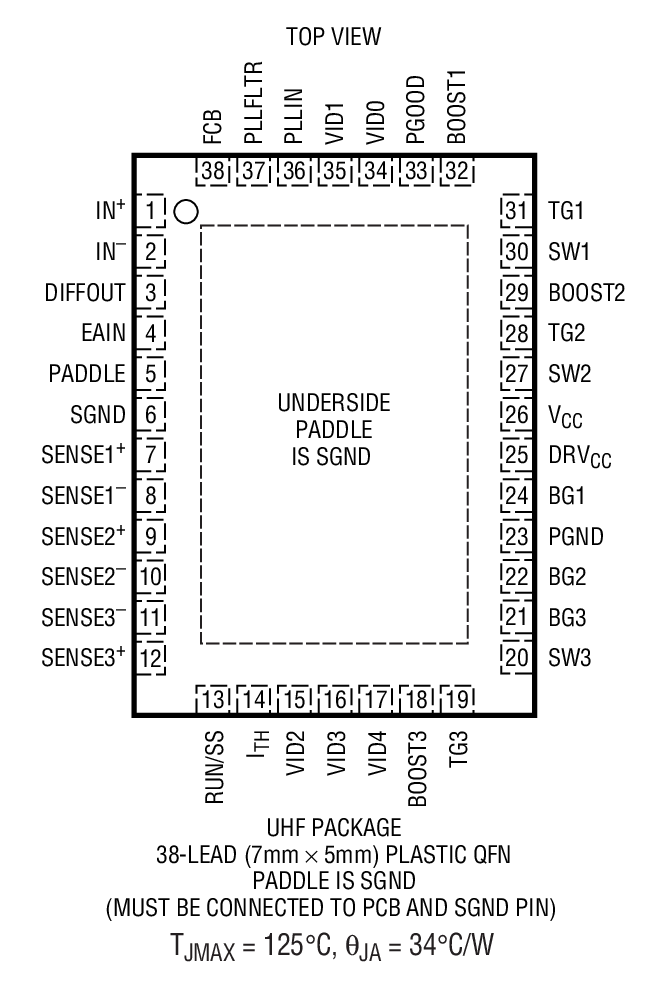

- 38 引脚 5mm x 7mm QFN 封装
产品详情

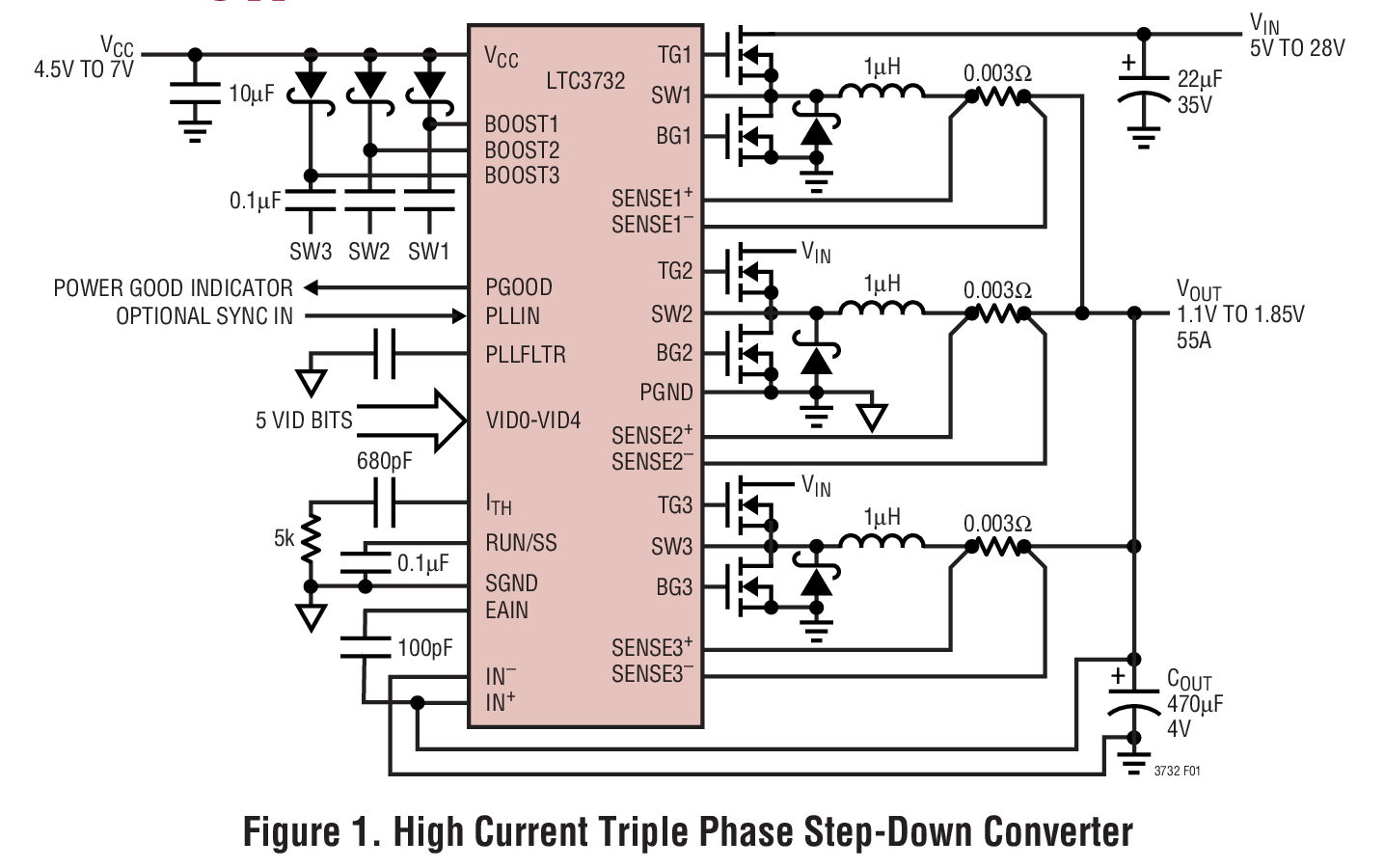

LTC®3732 是一款多相 (PolyPhase®) 同步降压型开关稳压控制器，用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。该三相控制器以 120° 相位分离和高达每相 600kHz 的频率来驱动其输出级，旨在较大限度降低输入和输出滤波电容器中的 RMS 电流损耗。这种三相方法实际上使基频增至三倍，从而改善了瞬态响应并以一个最佳频率来运作每个控制器，以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式操作，优化了轻负载时的效率。
一个差分放大器可对负载点上输出电压的高端及低端提供真正的远端采样。
软启动和一种可停用的定时短路停机功能可保护 MOSFET 及负载。另外，电流折返电路还在短路或过载情况下提供针对外部 MOSFET 的保护作用。
应用
- 台式计算机
- 高性能的笔记本电脑
- 高输出电流 DC/DC 电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

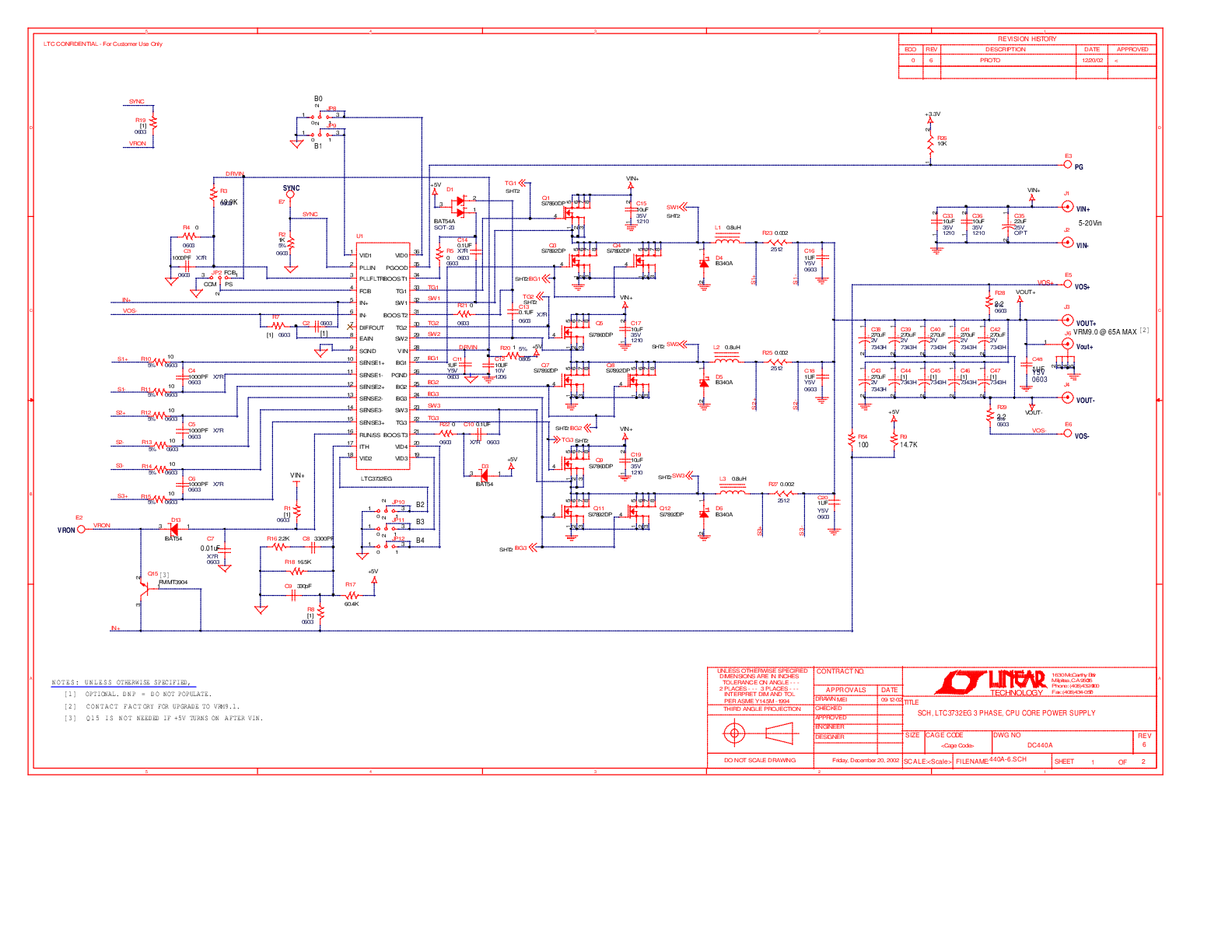

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3732
配套产品推荐
LTC3732 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3732CG#PBF | 材料声明 | 质量和可靠性 | 36-Lead SSOP | |
| LTC3732CG#TRPBF | 材料声明 | 质量和可靠性 | 36-Lead SSOP | |
| LTC3732CUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3732CUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| Wafer Fabrication Data | R384 Reliability Data |
