概览
优势和特点
- 具板上 MOSFET 驱动器的三相电流模式控制器
- ±5% 的输出电流匹配准确度优化了热性能及电感器和 MOSFET 的尺寸
- 在高达 140ºC 的温度条件下实现 ±2% VREF 准确度
- 电源所导致的噪声有所降低
- ±10% 电源良好输出指示器
- 每相 225kHz 至 680kHz、PLL、固定频率
- PWM、逐级递减 (Stage Shedding™) 或突发模式 (Burst Mode®) 操作
- OPTI-LOOP® 补偿较大限度地减小输出电容 COUT
- 可调软起动电流斜坡上升
- 具备停用选项的短路停机定时器
- 过压软闭锁
- 可调欠压闭锁门限
- 可选择的相位输出以实现多达 12 相的操作

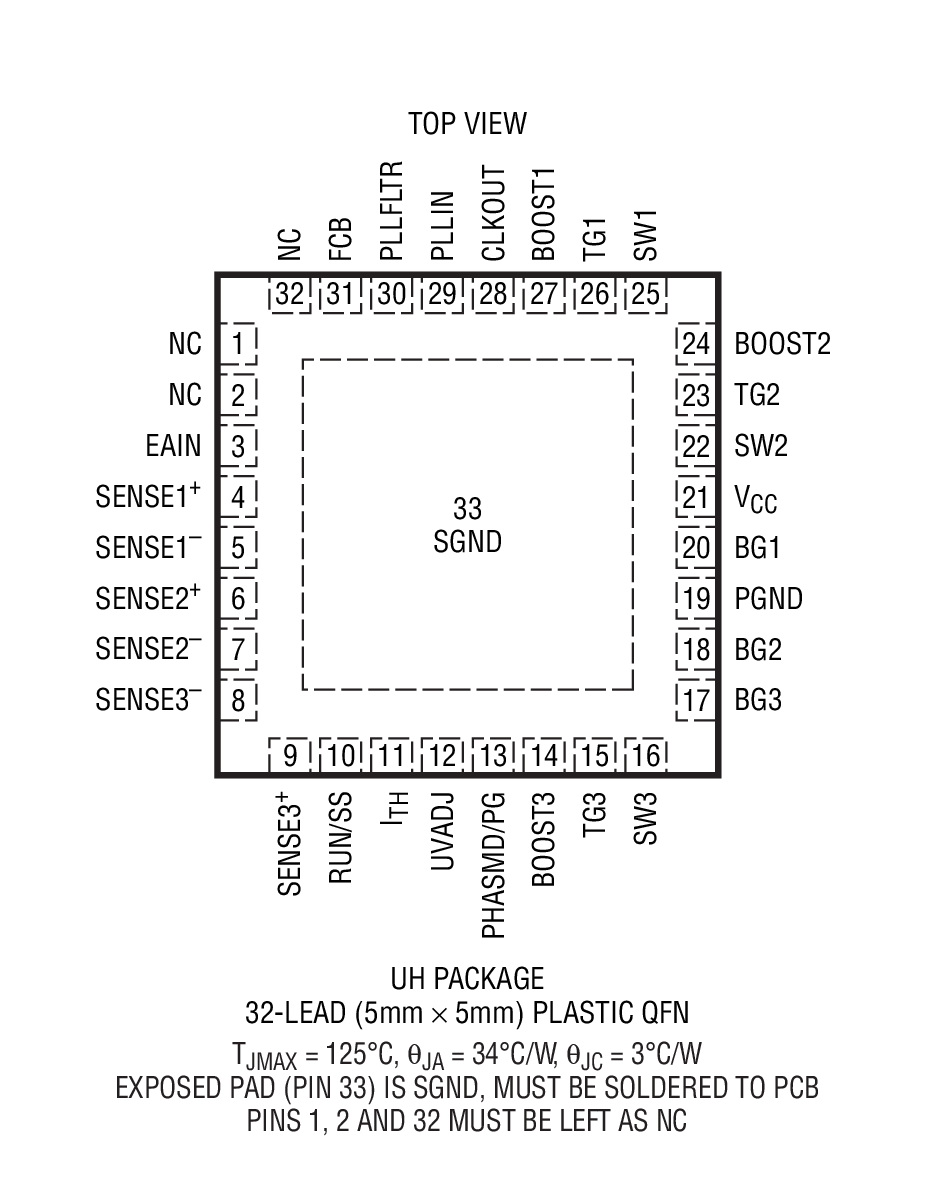

- 采用36 引脚窄体 (0.209”) SSOP 封装和 5mm x 5mm QFN 封装
产品详情

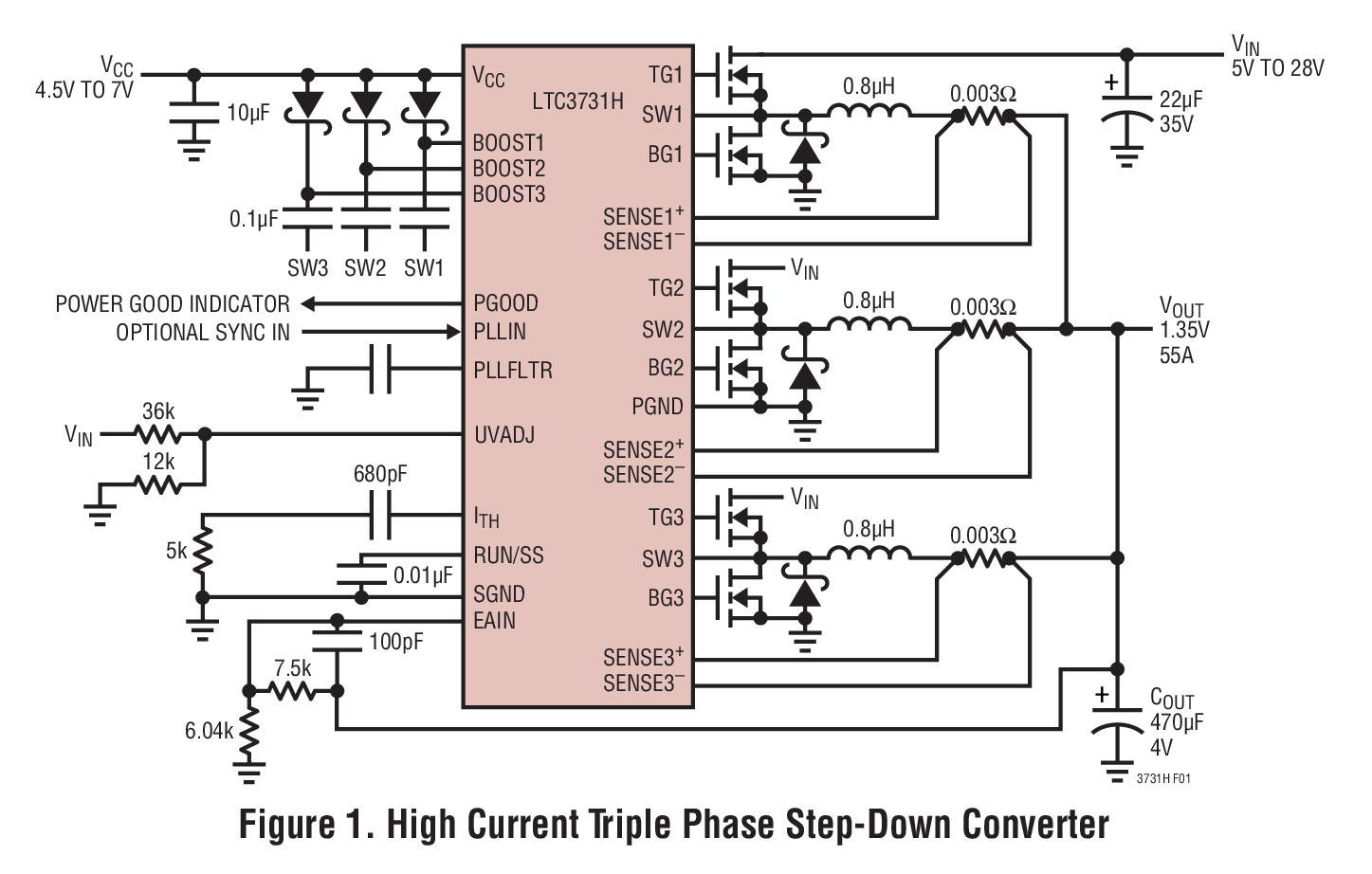

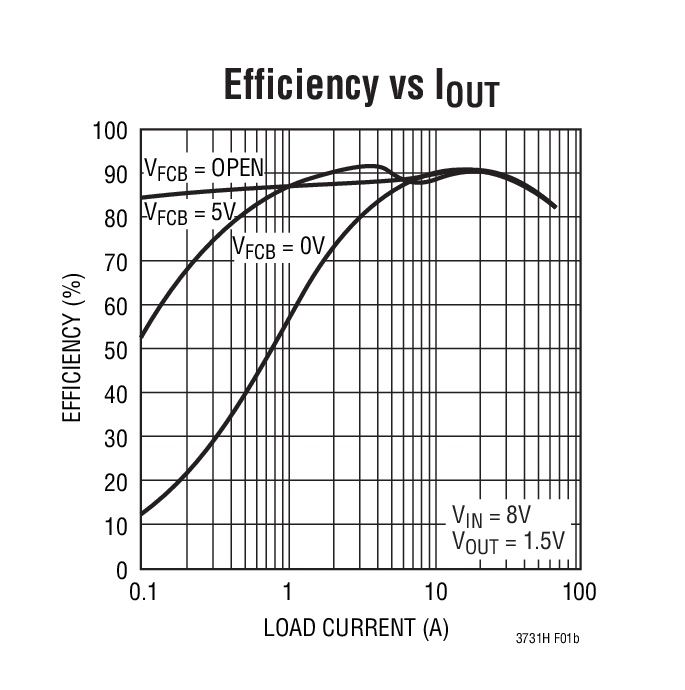

LTC®3731H 是一款 PolyPhase® 同步降压型开关稳压器控制器，用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。LTC3731H 的额定规格针对高达 140ºC 的工作结温而拟订。该三相控制器以 120° 相位分离和高达每相 680kHz 的频率来驱动其输出级，旨在较大限度地降低输入和输出滤波电容器中的 RMS 电流损耗。这种三相方法实际上使基频增至三倍，从而改善了瞬态响应并以一个最佳频率来运作每个控制器，以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式操作，优化了轻负载时的效率。
精准基准支持 0.6V 至 6V 的输出电压。电流折返功能在短路或过载情况下提供了针对外部 MOSFET 的保护作用。如需额定规格针对 0ºC 至 70ºC 和 -40ºC 至 85ºC 温度范围而拟订的器件版本，请查阅 LTC3731 的产品手册。
应用
- 汽车和工业电源
- 大输出电流 DC/DC 电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R384 Reliability Data3/26/2018
工具及仿真模型
LTspice中提供以下器件型号：
LTC3731
LTC3731H
配套产品推荐
LTC3731H 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3731HG#PBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP | |
| LTC3731HG#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP | |
| LTC3731HUH#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3731HUH#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R384 Reliability Data |
