概览
优势和特点
- 具内置 MOSFET 驱动器的三相电流模式控制器
- ±5% 的输出电流匹配准确度优化了热性能以及电感器和 MOSFET 的尺寸
- 运算放大器可适应模式切换
- 在整个温度范围内具有 ±1% VREF 准确度
- 减小了输入和输出电容
- 电源所引起的噪声有所降低
- VOUT可编程范围：0.6V 至 1.75V (IMVP III)
- ±10% 电源良好输出指示器
- 每相 250kHz 至 600kHz、PLL、固定频率
- PWM、逐级递减 (Stage SheddingTM) 或突发模式 (Burst Mode®) 操作
- OPTI-LOOP® 补偿较大限度减小了输出电容 COUT
- 可调软启动电流斜坡上升
- 4V、VIN、欠压 RUN/SS 复位 / 重试电路
- 具备停用选项的短路停机定时器
- 过压软闭锁

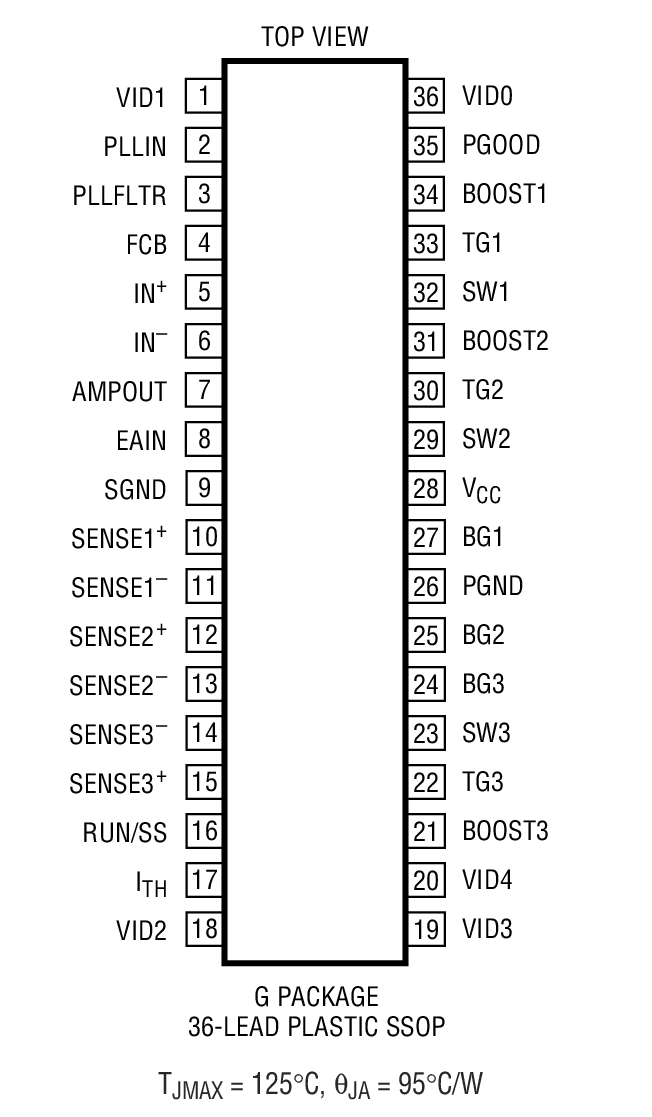

- 小外形 36 引脚窄体 (0.209”) SSOP 封装
产品详情

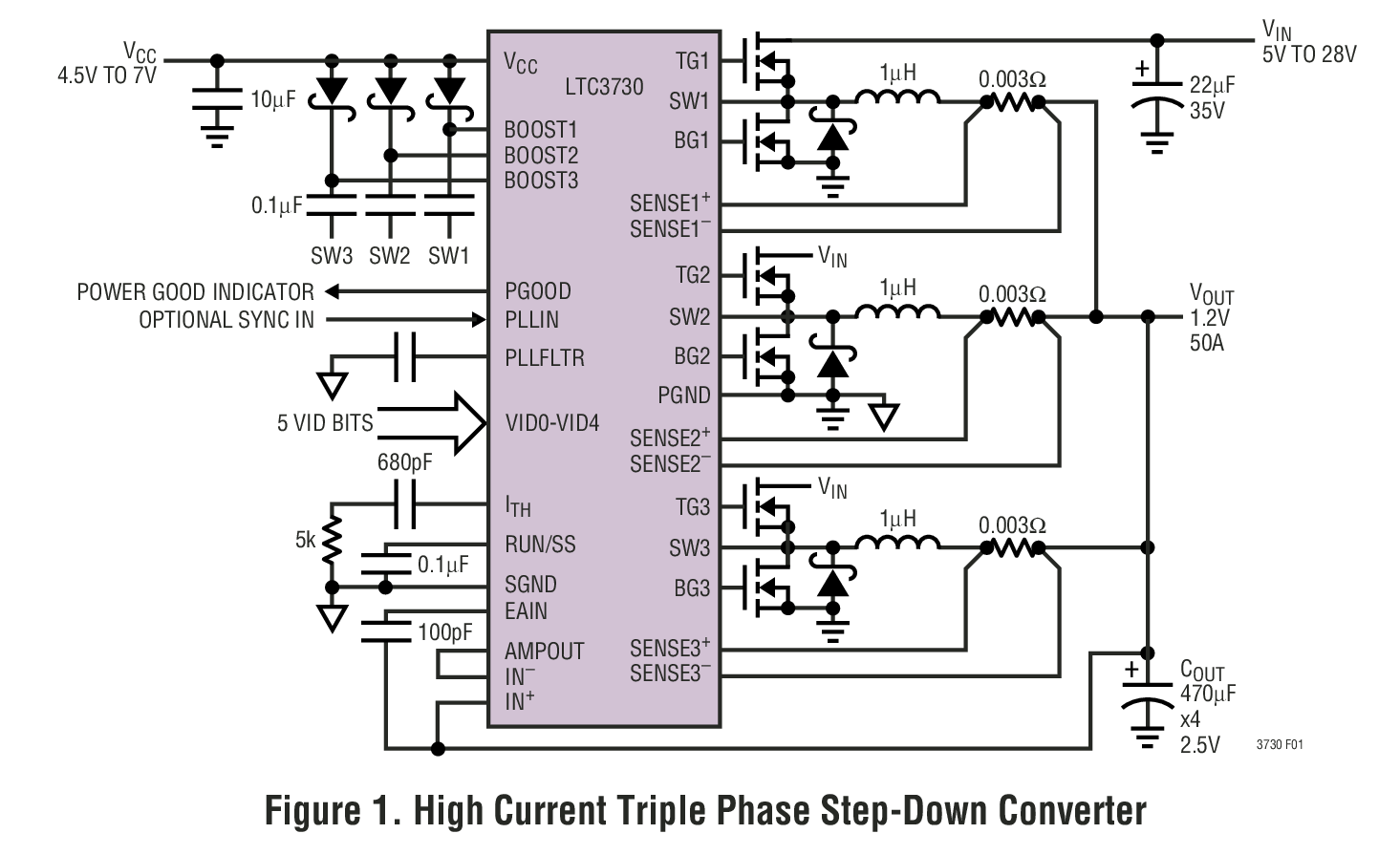

LTC®3730 是一款多相 (PolyPhase®) 同步降压型开关稳压控制器，用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。该三相控制器以 120° 相位分离和高达每相 600kHz 的频率来驱动其输出级，旨在较大限度降低输入和输出滤波电容器中的 RMS 电流损耗。这种三相方法实际上使基频增至三倍，从而改善了瞬态响应并以一个较佳频率来运作每个控制器，以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式操作技术，优化了轻负载效率。
一个内部运算放大器与内部 VID 电压控制 DAC 配合工作，以提供模式可选的输出电压编程。
软启动和一种可停用的定时短路停机功能可保护 MOSFET 及负载。电流折返电路在短路或过载情况下提供针对外部 MOSFET 的保护作用。
应用
- 平板计算机
- 高性能笔记本电脑
- 高输出电流 DC/DC 电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
