概览
优势和特点
- 异相控制器减小了所需的输入电容
- 真正的 PLL 用于频率锁定或频率调节
- 工作频率范围：300kHz 至 750kHz
- 宽 VIN 范围：2.5V 至 10V
- 恒定频率电流模式架构
- 低压差：100% 占空比
- 电源良好输出电压监视器
- 内部软起动电路
- 在轻负载条件下可选择执行突发模式 (Burst Mode®) / 脉冲跳跃操作
- 输出过压保护
- 低静态电流：460μA
- 0.8V ±2% 电压基准
- 小外形 16 引脚窄体 SSOP 封装
产品详情
LTC®3701 是一款两相、双输出、恒定频率电流模式降压型 DC/DC 控制器，可提供卓越的负载和电压调节性能。通过使两个控制器输出级异相工作，较大限度地降低了由输入电容器 ESR 所引起的功率损失和噪声。
LTC3701 提供了一个 0.8V ±2% 电压基准，且仅消耗 460μA 的静态电流。为了进一步实现电池电源寿命的最大化，在压差条件下外部 P 沟道 MOSFET 持续接通 (100% 占空比)。
开关频率在内部设定为 550kHz，因而允许使用小的电感器和电容器。对于那些对噪声敏感的应用，可采用其锁相环进行 LTC3701 的外部同步。另外，也可以通过在 PLLLPF 引脚上施加至一个电压从外部设定频率 (设定范围从 300kHz 至 750kHz)。在同步期间或者当 EXTCLK/MODE 引脚被拉至低电平时将禁止执行突发模式操作以降低噪声和 RF 干扰。
LTC3701 包含用于每个控制器的独立内部软起动电路。其他特点包括一个电源良好输出电压监视器以及输出过压和短路保护功能。
LTC3701 采用小占板面积 16 引脚窄体 SSOP 封装。
应用
- 由单节或两节锂离子电池供电的应用
- 笔记本电脑和手持式电脑
- 个人数字助理 (PDA)
- 便携式仪器
- 分布式 DC 电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R421 Reliability Data3/23/2018
-

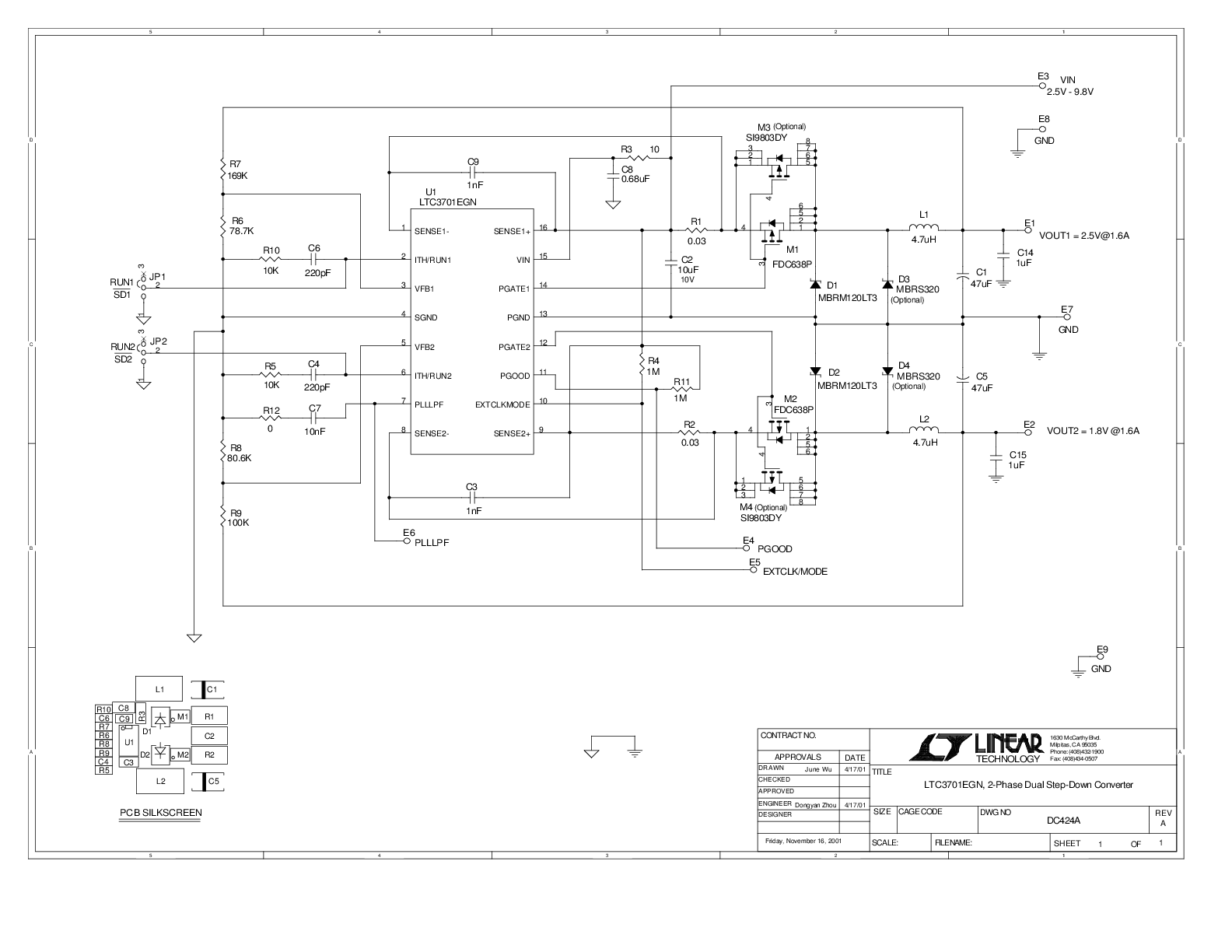

DC424A - Demo Manual9/24/2009
-
