LTC3637

推荐用于新设计

76V、1A 降压型稳压器

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽工作输入电压范围：4V至76V
  • 内部350mΩ功率MOSFET
  • 无需补偿
  • 可调100mA至1A最大输出电流
  • 低压差工作：100%占空比
  • 低静态电流：12μA
  • 宽输出范围：0.8V至VIN
  • 0.8V ±1%反馈基准电压
  • 精确的RUN引脚阈值
  • 内部和外部软启动
  • 可编程1.8V、3.3V、5V或可调输出
  • 只需极少的外部元件
  • 可编程输入过压闭锁
  • 薄型(0.75mm)3mm × 5mm DFN和散热增强型MSE16封装
  • 通过AEC-Q100汽车应用认证

LTC3637是一款高效率降压DC/DC稳压器，集成内部高端电源开关，功耗仅12μA DC，空载时可保持稳定的输出电压。

LTC3637可提供高达1A的负载电流，并具有可编程峰值电流限值，从而提供了一种简单的方法来优化效率、减少输出纹波和元件尺寸。LTC3637结合了突发工作(Burst Mode®)模式、集成电源开关、低静态电流和可编程峰值电流限值特性，可在各种负载电流范围内提供高效率。

LTC3637具有4V至76V的宽输入范围和可编程过压闭锁功能，是一款适合调节各种电源的鲁棒稳压器。此外，LTC3637具有精确的运行阈值和软启动特性，确保控制电源系统在任何环境下启动都能得到良好的控制。

LTC3637采用散热增强型3mm × 5mm DFN和MSE16两种封装。

应用

  • 工业控制电源
  • 医疗设备
  • 分布式电源系统
  • 便携式仪表
  • 电池供电设备
  • 汽车电子
  • 航空电子
LTC3637
76V、1A 降压型稳压器
LTC3637 Application Circuit LTC3637 Pin Configuration LTC3637 Pin Configuration LTC3637 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3637
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6

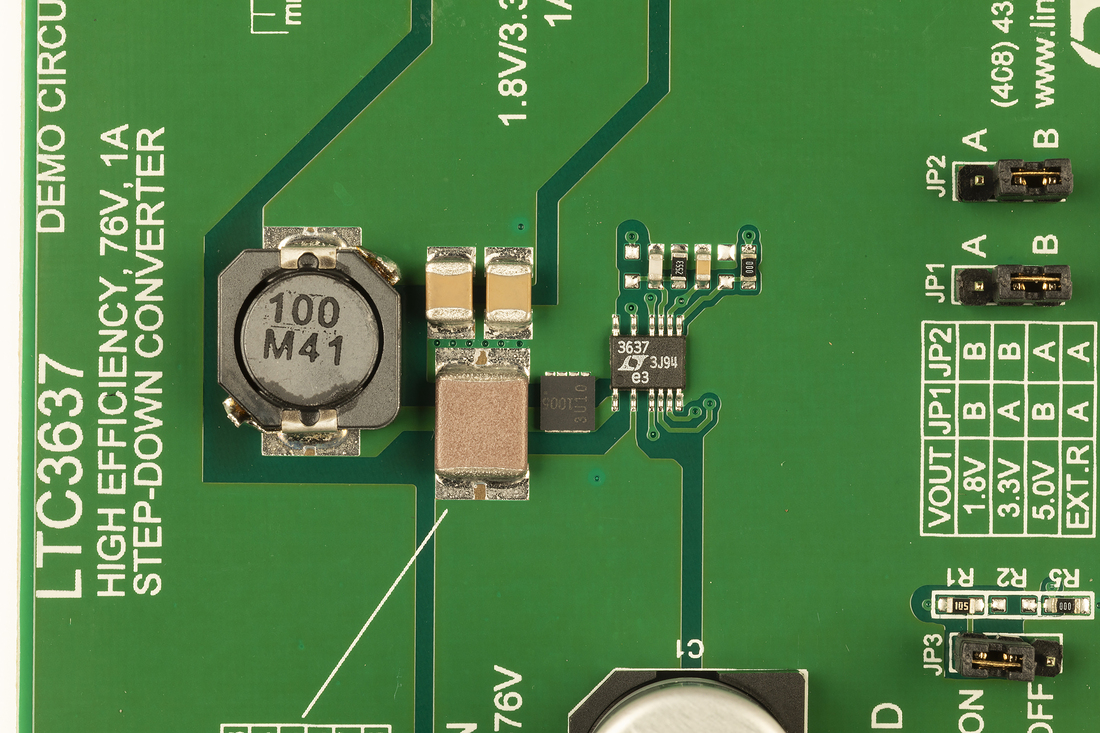

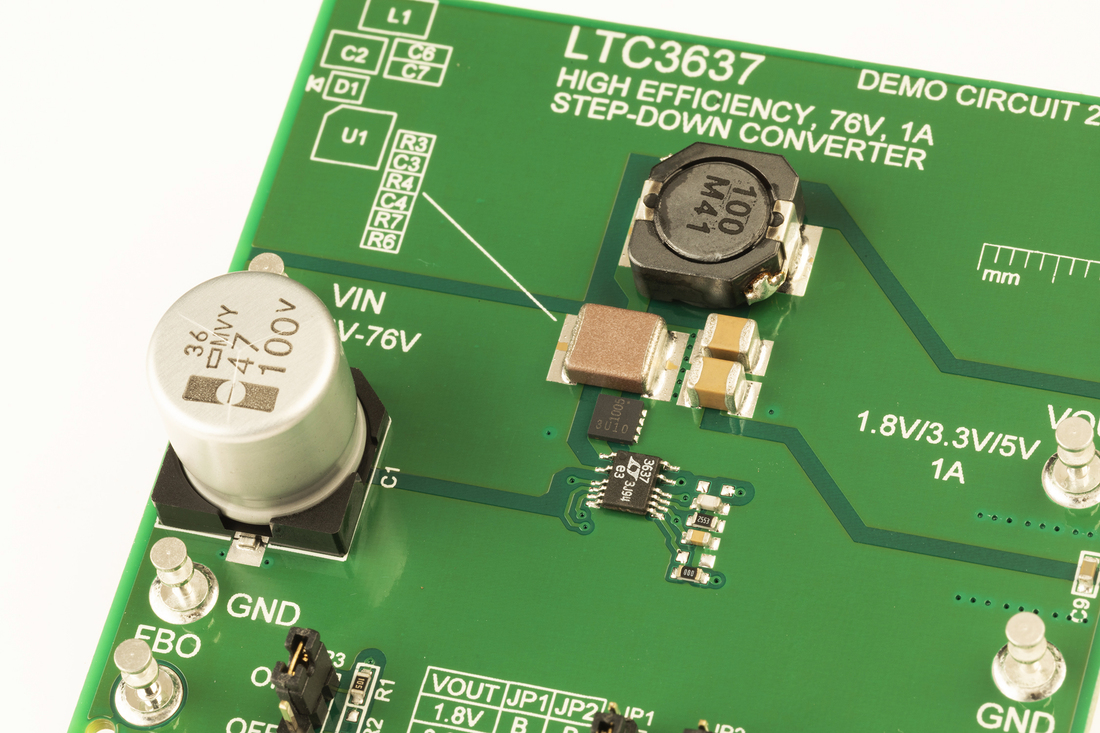

DC2056A

LTC3637演示板 | 微功耗降压器件，4V ≤ VIN ≤ 76V，VOUT = 1.8V/3.3V/5V/可调(1A)

立即购买 更多内容

产品详情

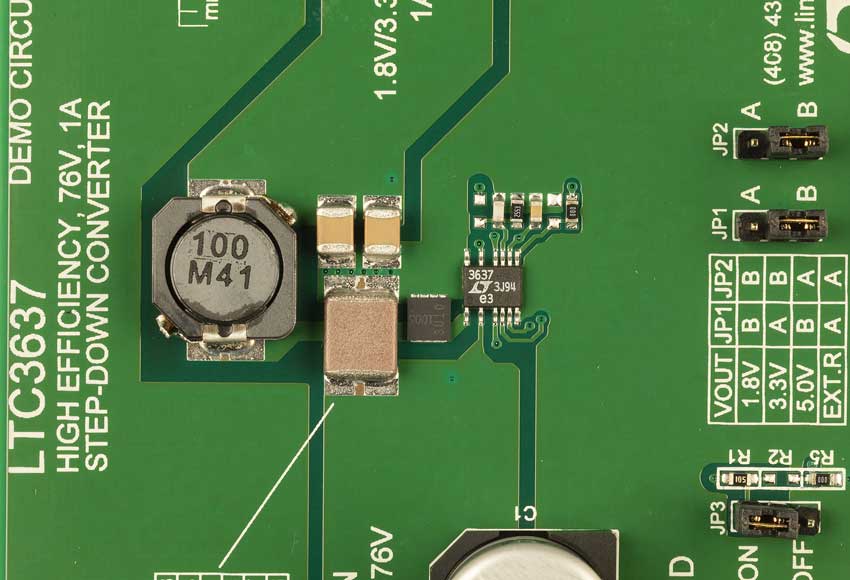

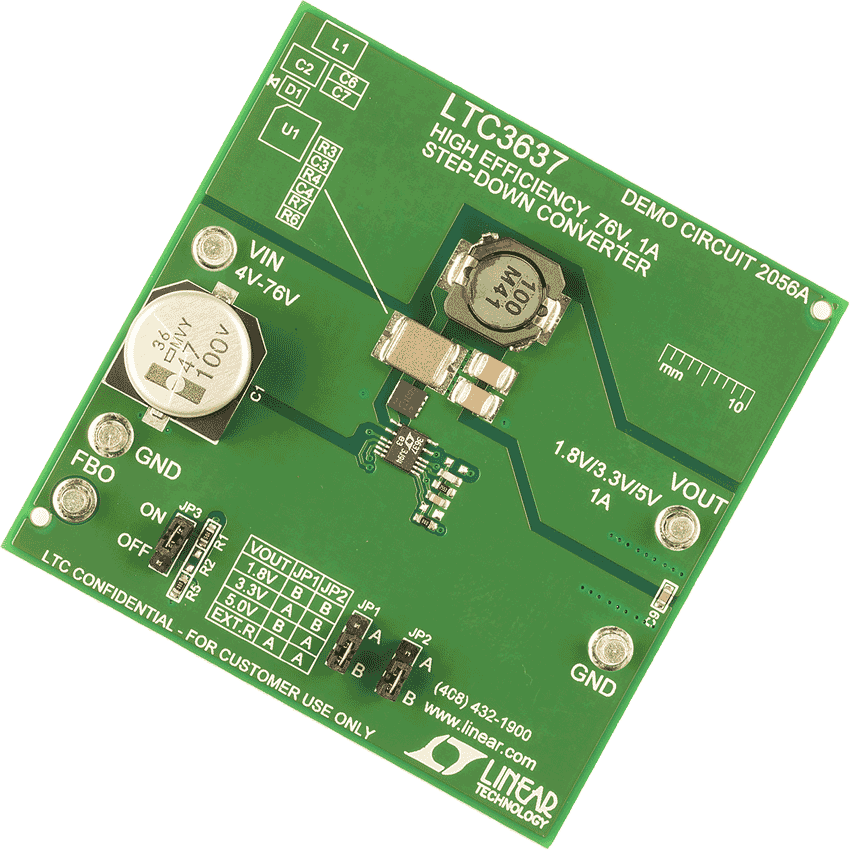

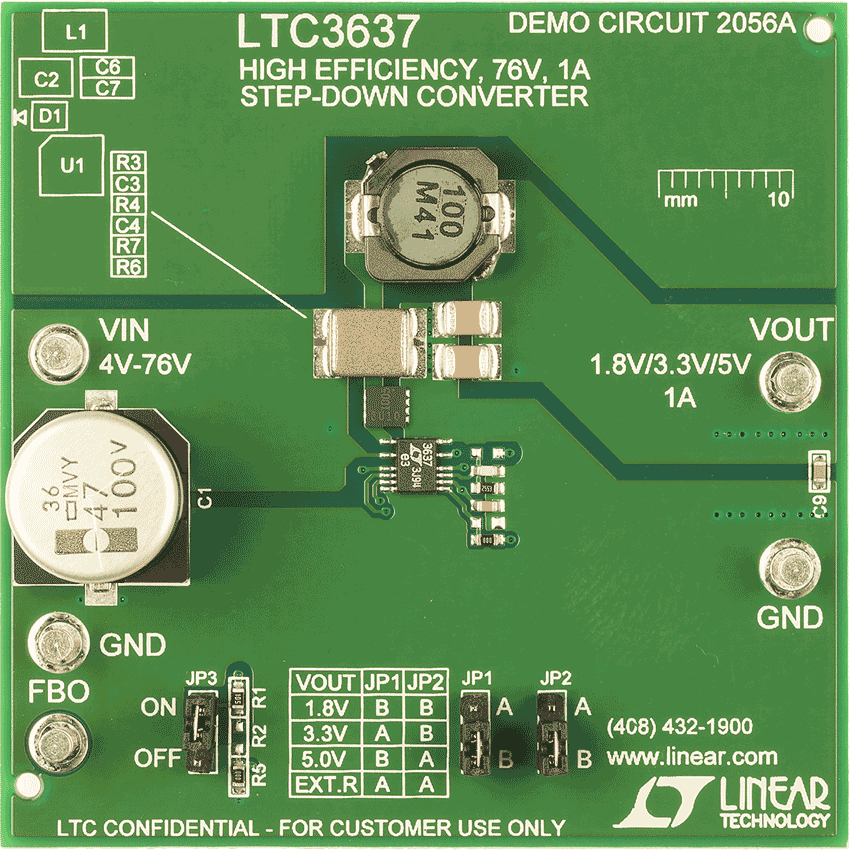

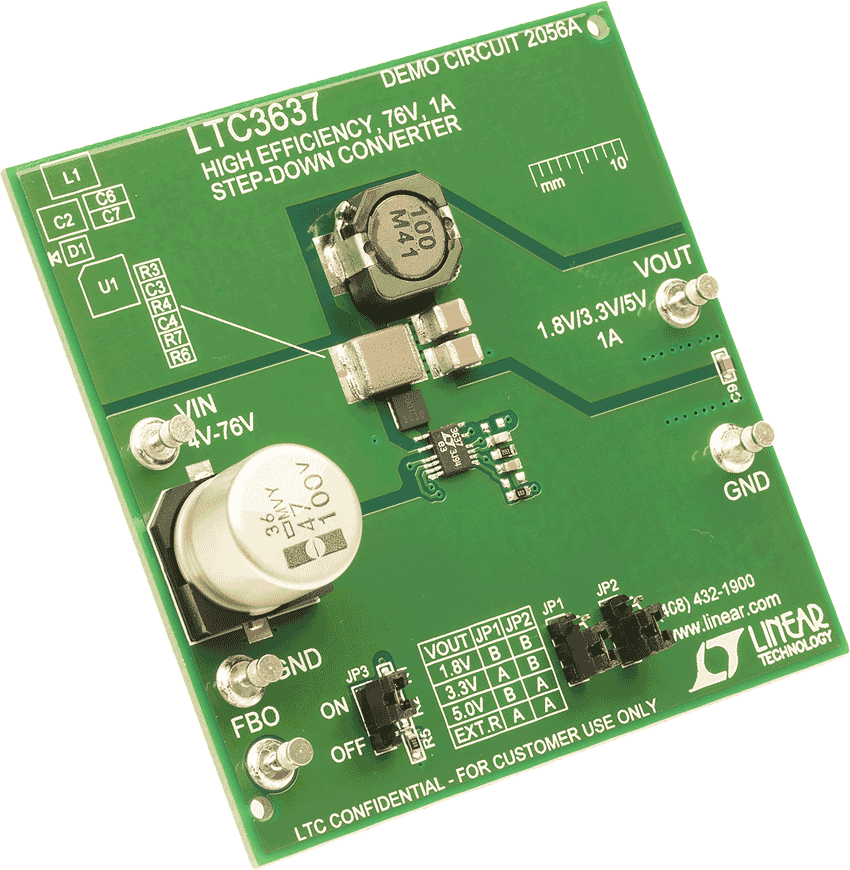

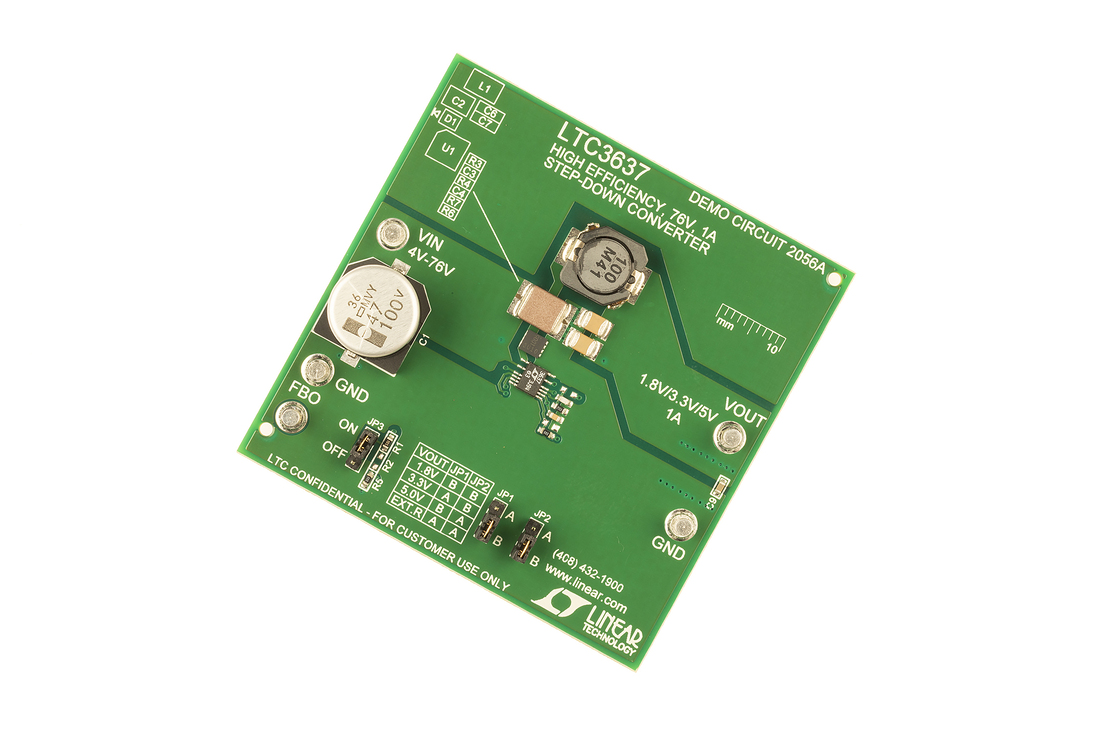

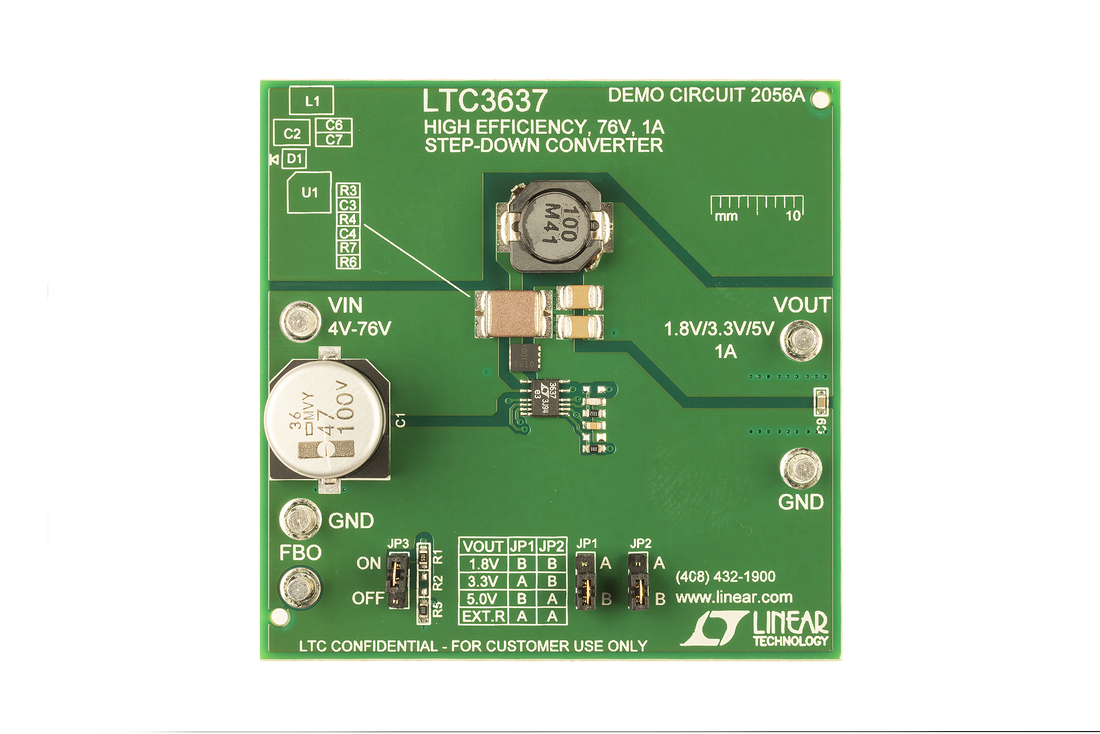

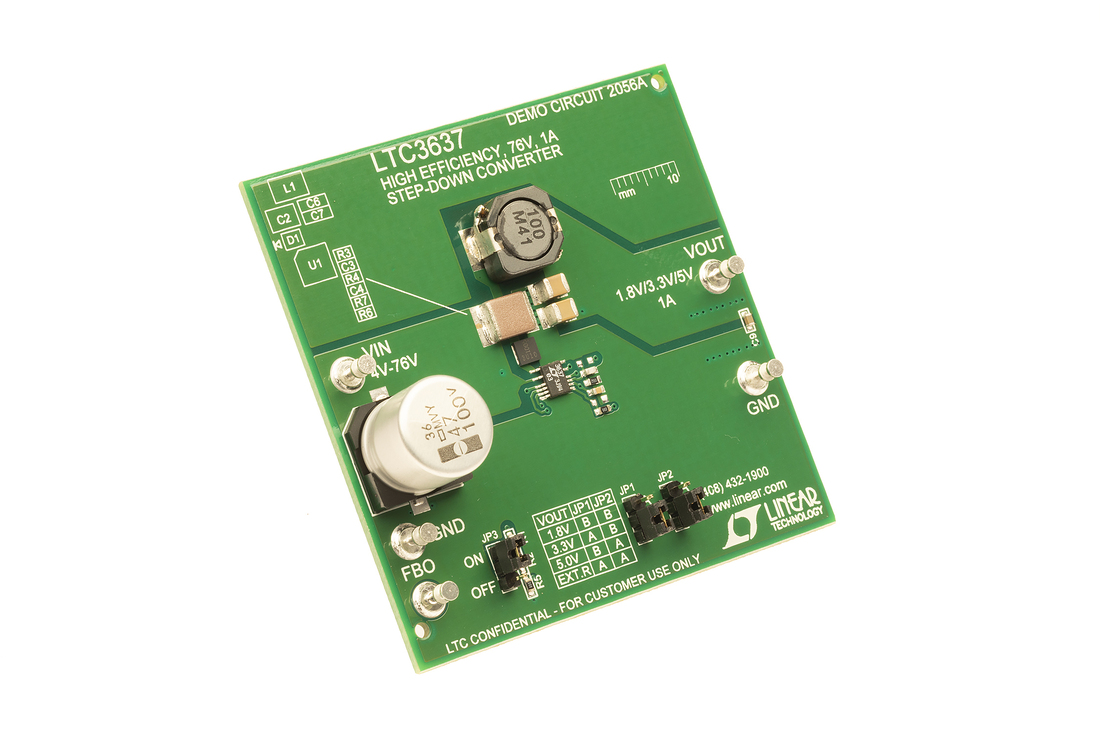

演示电路2056A是一款76V输入、1A输出DC/DC电源，内置LTC3637。该IC在高效率突发工作(Burst Mode®)模式下工作且包括内部高端功率MOSFET。该板将接受4V至76V的输入电压，并提供通过跳线选择的1.8V、3.3V、5V输出电压和其他电压选项。该IC包括内部软启动功能以及增加软启动时间配置。
DC2056A
LTC3637演示板 | 微功耗降压器件，4V ≤ VIN ≤ 76V，VOUT = 1.8V/3.3V/5V/可调(1A)

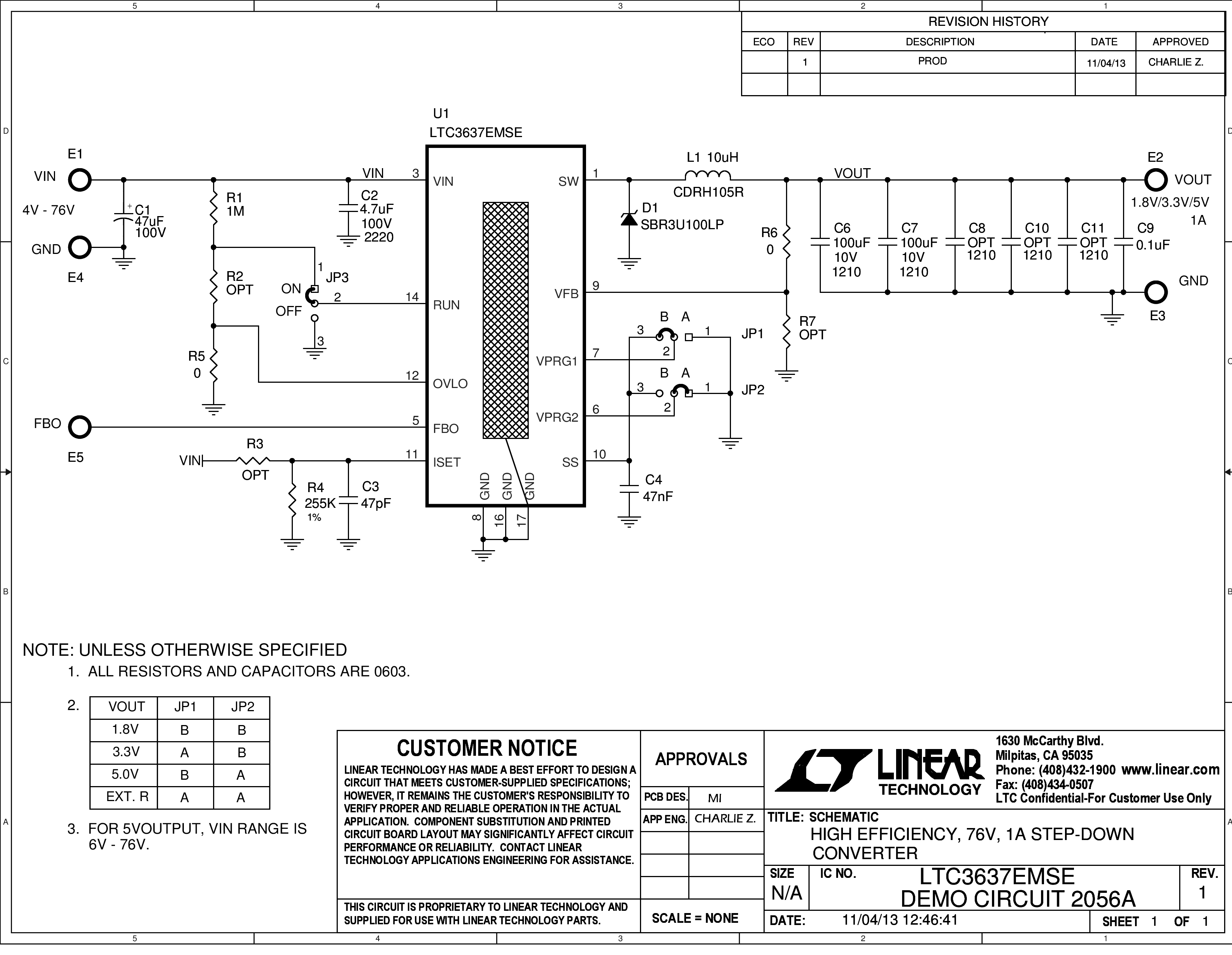

DC2056A Demo Board DC2056A Demo Board DC2056A Demo Board DC2056A Demo Board DC2056A Demo Board DC2056A - Schematic
