概览

优势和特点

  • 宽 VIN 范围:2.7V 至 17V
  • 宽 VOUT 范围:0.6V 至 VIN

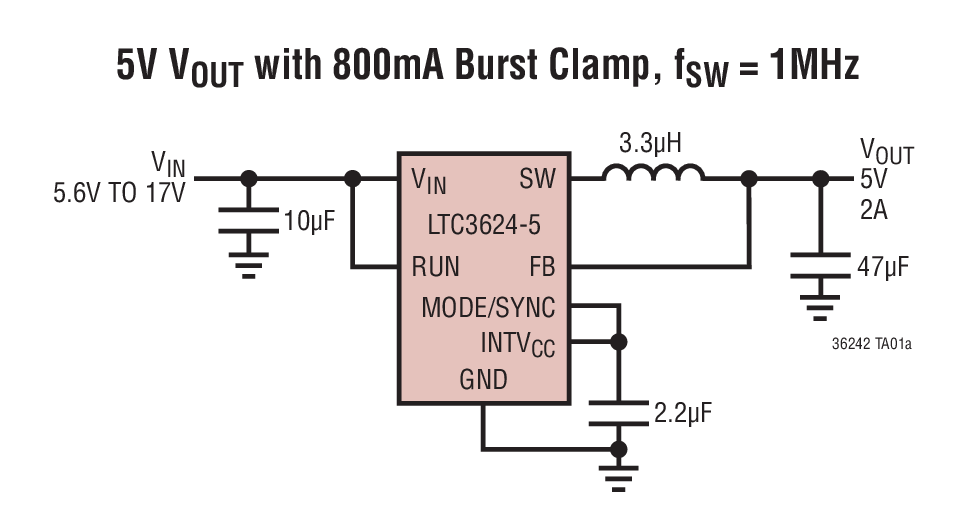

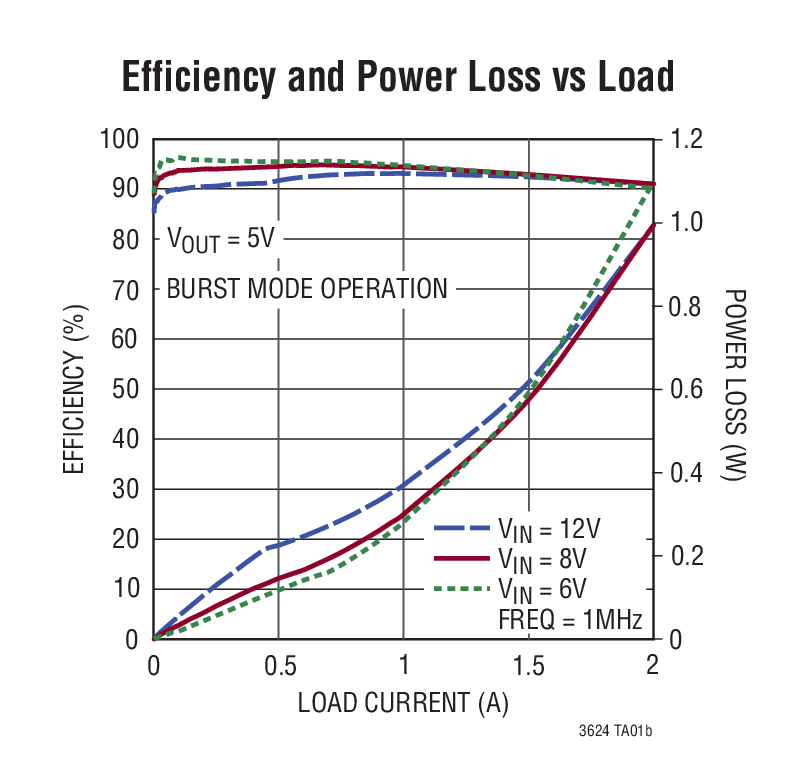

  • 最大效率:95%
  • 低 IQ:3.5μA,零电流停机模式
  • 恒定频率 (1MHz / 2.25MHz)
  • 可用固定 VOUT 选项
  • 可在超低 IQ 条件下执行低压差操作 (100% 占空比)
  • 2A 额定输出电流
  • ±1% 输出电压准确度
  • 电流模式操作用于实现超卓的电压和负载瞬态响应
  • 可同步至外部时钟
  • 脉冲跳跃、强制连续、突发模式 (Burst Mode®) 操作
  • 内部补偿和软起动
  • 过热保护

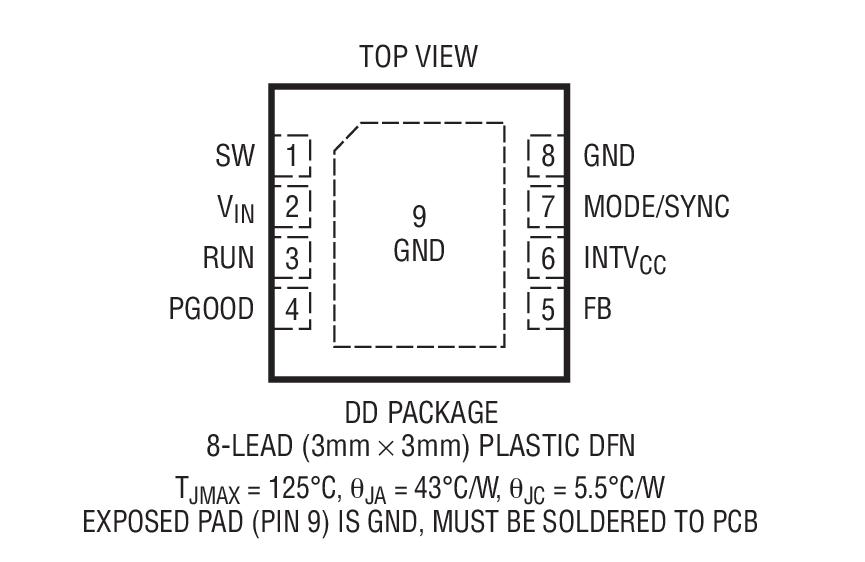

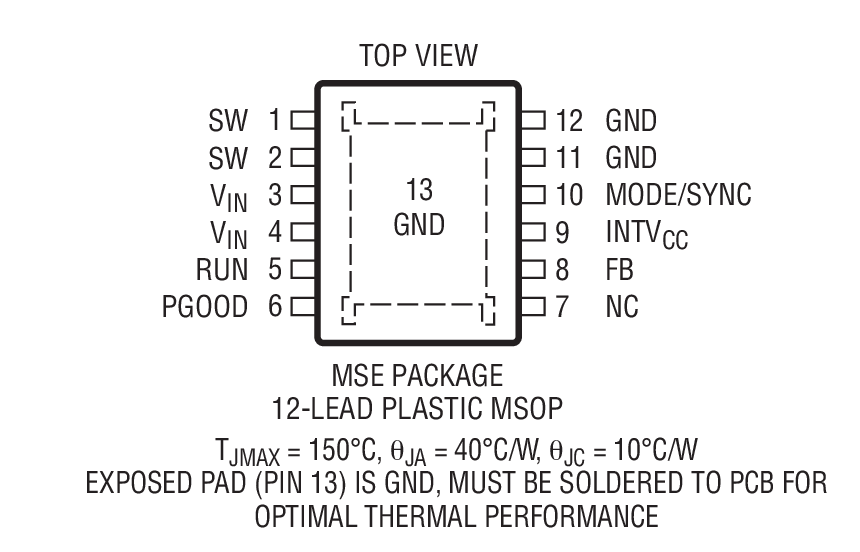

  • 紧凑型 8 引脚 DFN (3mm x 3mm) 封装

产品详情

LTC®3624 / LTC3624-2 是一款高效率 17V、2A 同步单片式降压型稳压器。开关频率固定至 1MHz (LTC3624) 或 2.25MHz (LTC3624-2),具有一个 ±40% 的同步范围。稳压器具有超低的静态电流,并可在宽 VOUT 范围内实现高效率。

该降压型稳压器在 2.7V 至 17V 的输入电压范围内运作,并可在输送高达 2A 输出电流的同时提供一个介于 0.6V 和 VIN 之间的可调输出范围。这些器件还提供了一个用户可选模式输入,以使用户能在纹波噪声和轻负载效率之间做出权衡;突发模式操作可在轻负载条件下提供最高的效率,而脉冲跳跃模式则可提供最低的电压纹波。另外,MODE 引脚还可用于使开关频率同步至一个外部时钟。


LTC3624 / LTC3624-2 选项

器件型号 频率 VOUT
LTC3624 1MHz 可调
LTC3624-3.3 1MHz 3.3V
LTC3624-5 1MHz 5V
LTC3624-2 2.25MHz 可调
LTC3624-23.3 2.25MHz 3.3
LTC3624-25 2.25MHz 5V

Applications

  • 电池供电型设备
  • 便携式仪表
  • 应急无线电
  • 通用型降压电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

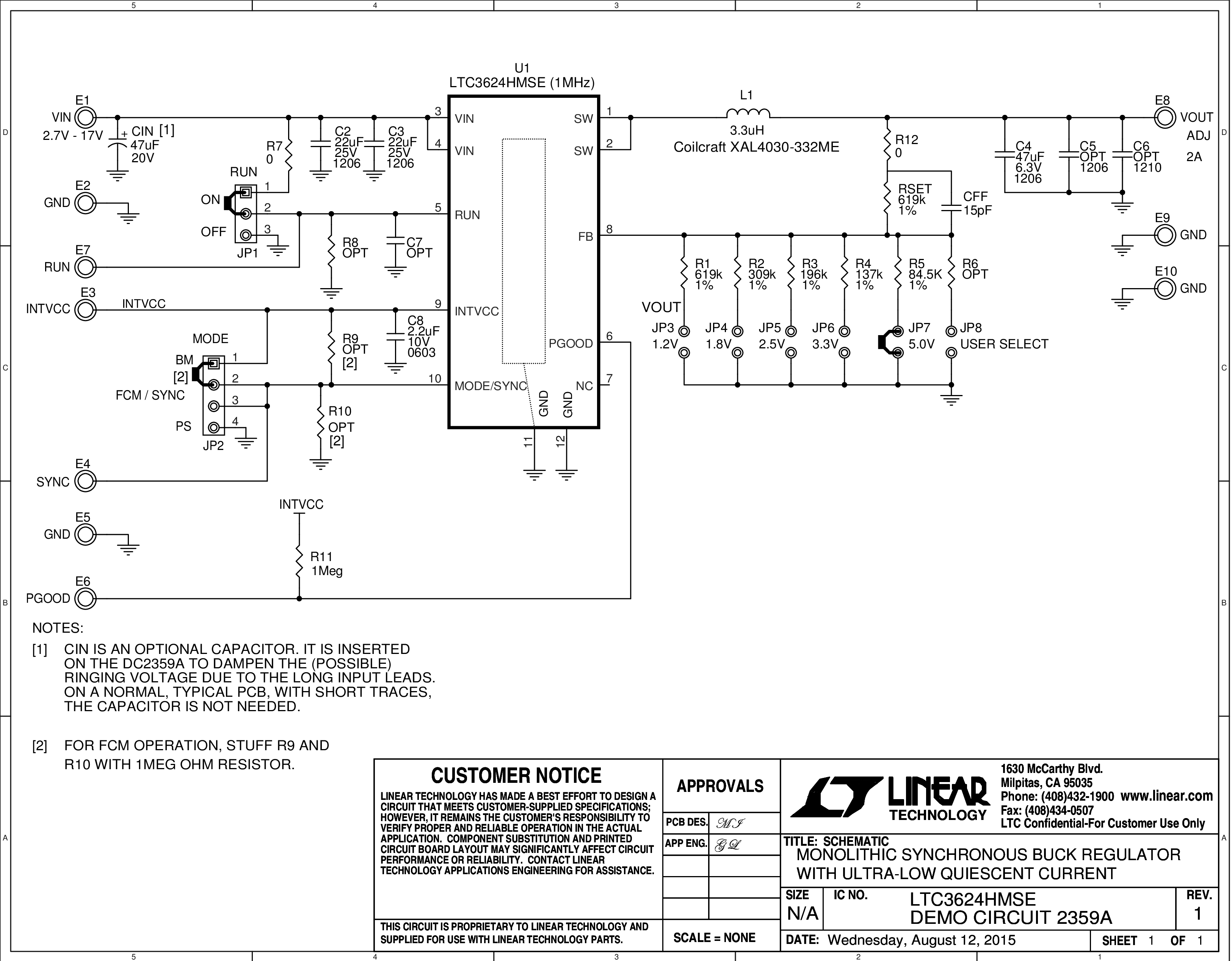

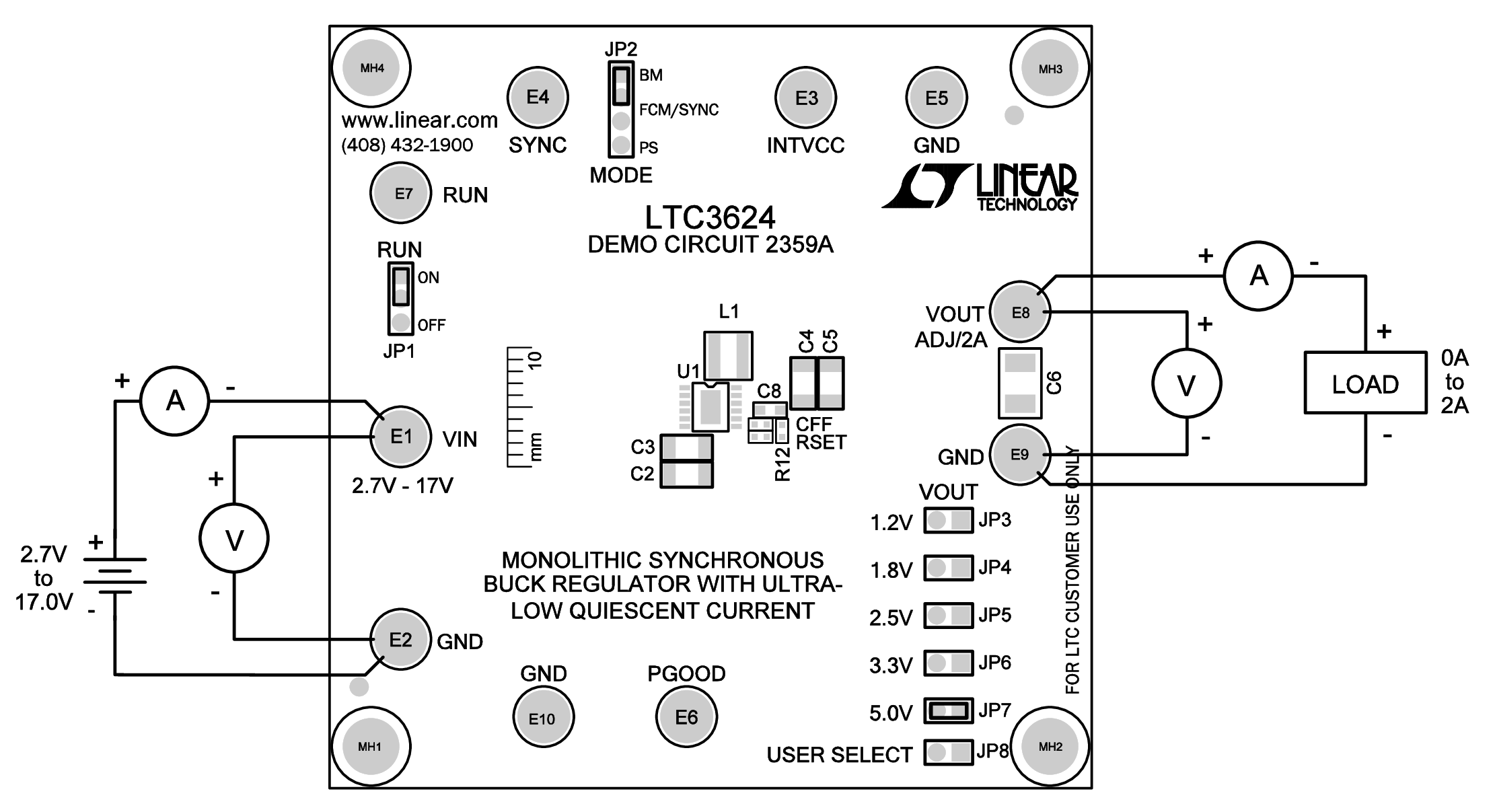

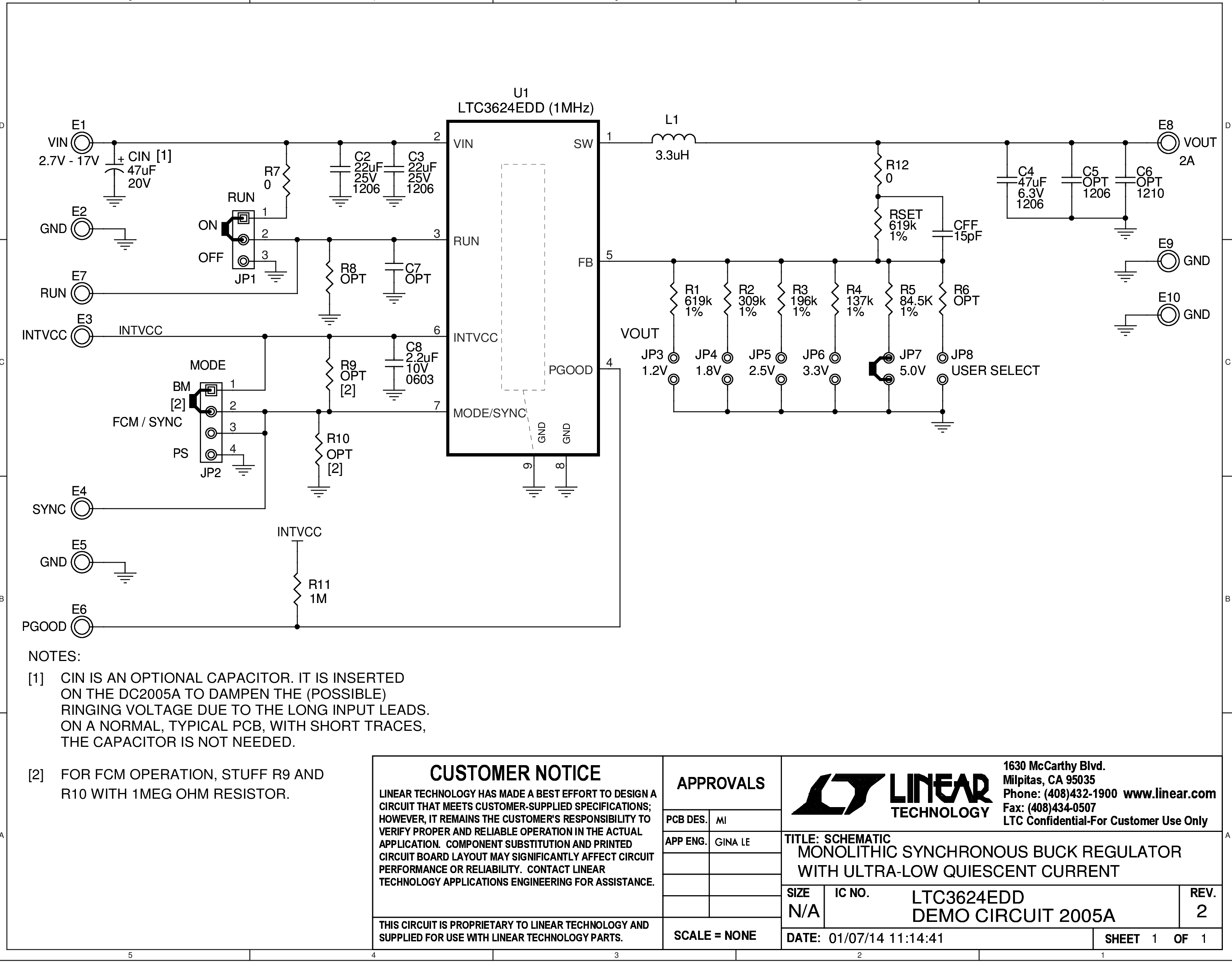

评估套件 (2)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3624
LTC3624-2

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3624
LTC3624-2
