特性
- 三个独立的电流模式降压型 DC/DC 稳压器 (一个 1.2A 和两个 600mA)
- 单引脚可设置 VFB 伺服电压从 800mV 到低至 425mV (步幅为 25mV)
- 把 VFB 拉至高电平，以使每个 600mA 降压型稳压器成为一个用于较高电流运作的从属电源
- 脉冲跳跃或突发模式 (Burst Mode®) 操作
- 可编程开关频率 (1MHz 至 3MHz) 或固定 2.25MHz
- 可同步 (1.2MHz 至 3MHz)
- VIN 范围：2.5V 至 5.5V
- 这些稳压器均在内部进行补偿
- PGOOD 输出标记
- 静态电流 <100μA (这些稳压器均处于突发模式操作)
- 零停机电流
- 具过热和短路保护功能
- 纤巧型 3mm x 3mm 20 引脚 QFN 和耐热性能增强型 TSSOP FE-16 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®3569 包含 3 个单片式、同步降压型 DC/DC 转换器。该器件是为在中等功率应用，其工作输入电压范围为 2.5V 至 5.5V。工作频率的可调范围从 1MHz 至 3MHz，因而允许使用纤巧、低成本的电容器和电感器。通过对 EN 引脚进行多达 15 次电平变换，并降低 800mV FB 基准 (降幅为每个周期 25mV)，可对 3 个输出电压实施独立设置。第一个降压型稳压器提供了高达 1200mA 的负载电流。另外两个降压型稳压器则各提供 600mA。
另外，也可以通过配置来使两个 600mA 降压型稳压器起受控电源级的作用，并与另一个内部降压型稳压器并联运行，以提供较高的负载电流。当起并联和从属输出级作用时，分立式外部组件被共用，而且可用的输出电流相加在一起。
应用
- 具有多个电源轨的便携式应用
- 通用降压型 DC/DC 转换
- 动态电压调节应用
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3569
文档
筛查
1 应用
-
全部
-
设计笔记
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
英文
-
中文
-
日文
数据手册
2
设计笔记
4
716.00K
用户手册
1
390.00K
可靠性数据
1
25.65 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LTC3569EFE#PBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569EFE#TRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569EUD#PBF
- 引脚/封装图-中文版
-
20-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569EUD#TRPBF
- 引脚/封装图-中文版
-
20-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569EUDC#PBF
- 引脚/封装图-中文版
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569EUDC#TRPBF
- 引脚/封装图-中文版
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569IFE#PBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569IFE#TRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569IUD#PBF
- 引脚/封装图-中文版
-
20-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569IUD#TRPBF
- 引脚/封装图-中文版
-
20-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569IUDC#PBF
- 引脚/封装图-中文版
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3569IUDC#TRPBF
- 引脚/封装图-中文版
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3569EFE#PBF
量产
LTC3569EFE#TRPBF
量产
LTC3569IFE#PBF
量产
LTC3569IFE#TRPBF
量产
6月 30, 2020
- 20_0244
Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3569EFE#PBF
量产
LTC3569EFE#TRPBF
量产
LTC3569EUD#PBF
量产
LTC3569EUD#TRPBF
量产
LTC3569EUDC#PBF
量产
LTC3569EUDC#TRPBF
量产
LTC3569IFE#PBF
量产
LTC3569IFE#TRPBF
量产
LTC3569IUD#PBF
量产
LTC3569IUD#TRPBF
量产
LTC3569IUDC#PBF
量产
LTC3569IUDC#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3569EFE#PBF
量产
LTC3569EFE#TRPBF
量产
LTC3569IFE#PBF
量产
LTC3569IFE#TRPBF
量产
6月 30, 2020
- 20_0244
Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3569EFE#PBF
量产
LTC3569EFE#TRPBF
量产
LTC3569EUD#PBF
量产
LTC3569EUD#TRPBF
量产
LTC3569EUDC#PBF
量产
LTC3569EUDC#TRPBF
量产
LTC3569IFE#PBF
量产
LTC3569IFE#TRPBF
量产
LTC3569IUD#PBF
量产
LTC3569IUD#TRPBF
量产
LTC3569IUDC#PBF
量产
LTC3569IUDC#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC1340A

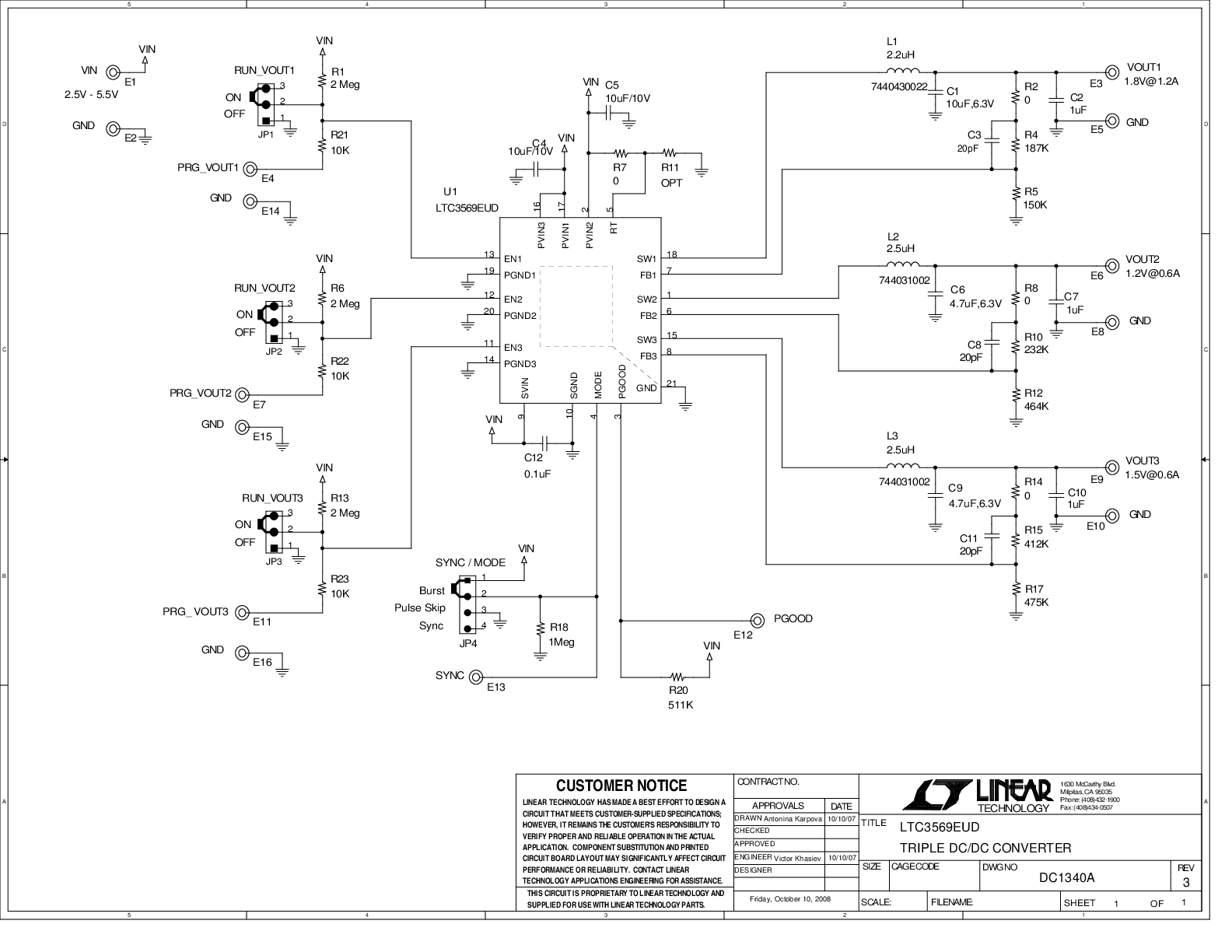

LTC3569EUD Demo Board | Triple Buck Regulator with 1.2A and Two 600mA Outputs and Individual Programmable References
