LTC3564

2.25MHz、1.25A、同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3564 - Step-Down (Buck) Regulators Download 1.37 KB LTspice LTC3564 Demo Circuit - 3.3V to 1.8V @ 1.25A Monolithic Synchronous Buck Regulator Download 2.00KB
产品模型 8
特性

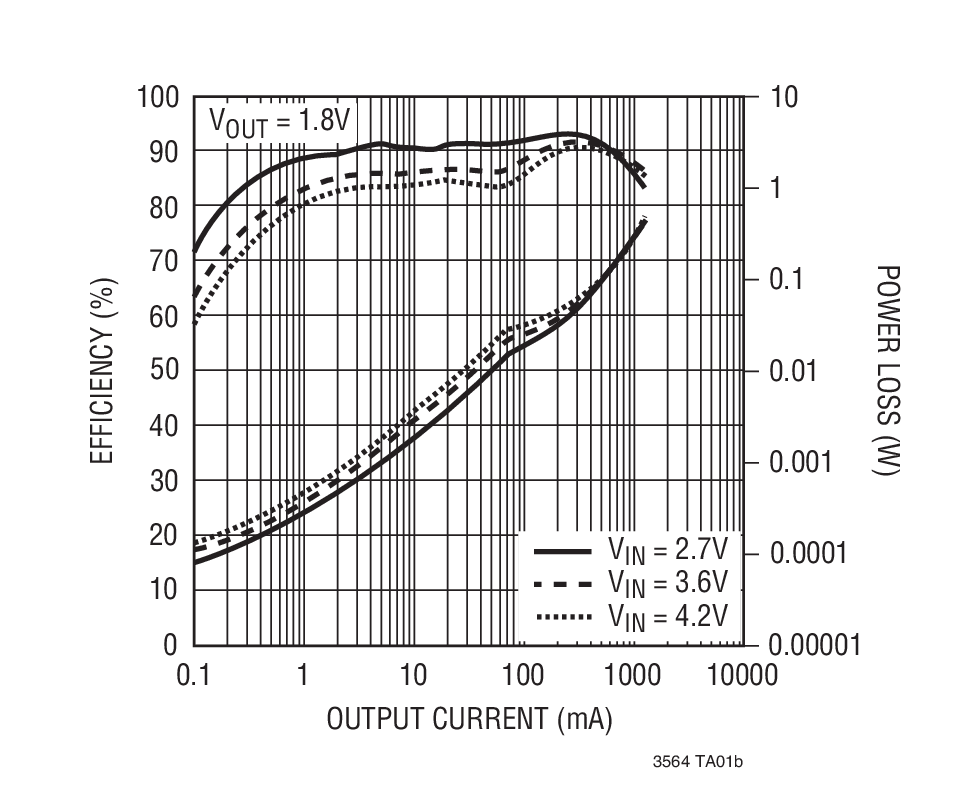

  • 高效率：达 96%
  • 非常低的静态电流：仅 20μA
  • 1.25A 输出电流
  • 2.5V 至 5.5V 输入电压范围
  • 2.25MHz 恒定频率操作
  • 无需肖特基二极管
  • 低压差操作：100% 占空比
  • 0.6V 基准可提供低输出电压
  • 停机模式吸收 ≤1μA 的电源电流
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 过热保护
  • 扁平 (仅高 1mm) ThinSOT™ 封装和 6 引脚 (2mm x 3mm) DFN 封装
更多细节
show more Icon

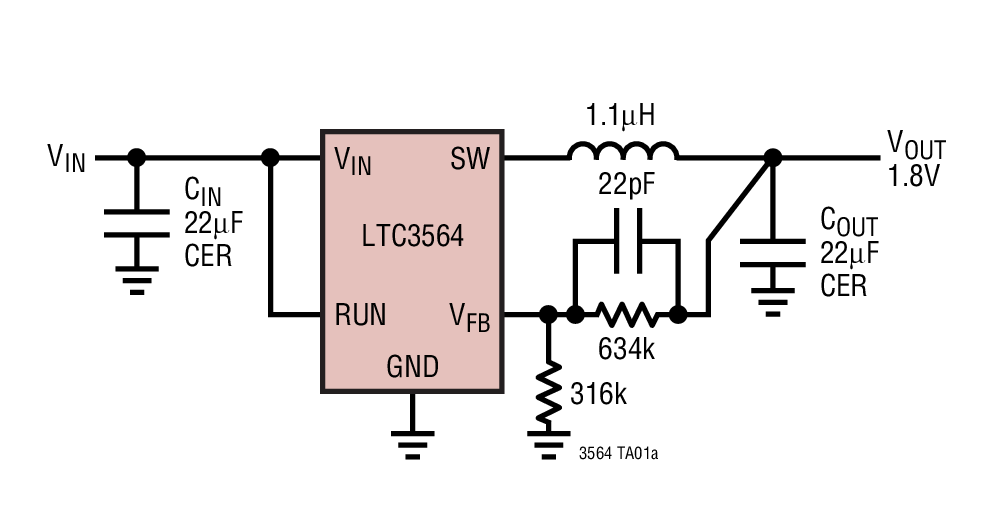

LTC®3564 是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。操作期间的电源电流仅为 20μA，并在停机模式中降至 ≤1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3564 非常适合单节锂离子电池供电型应用或 3.3V 至 5V 输入电压应用。100% 占空比可提供低压差操作，从而延长了便携式系统中的电池使用寿命。自动突发模式 (Burst Mode®) 操作可提高轻负载条件下的效率，从而进一步延长电池运行时间。

开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。

内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压可容易地支持低输出电压。LTC3564 采用扁平 (仅高 1mm) ThinSOT 封装和 6 引脚 (2mm x 3mm) DFN 封装。


Applications

  • 蜂窝电话
  • 无线和DSL调制解调器
  • 数码相机
  • 媒体播放器
  • 便携式仪器
  • 负载点调节

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3564 - Step-Down (Buck) Regulators Download 1.37 KB LTspice LTC3564 Demo Circuit - 3.3V to 1.8V @ 1.25A Monolithic Synchronous Buck Regulator Download 2.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3564

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/11/2008
英文

LTC3564: 2.25MHz, 1.25A Synchronous Step-Down Regulator Data Sheet

打开PDF文件

redirect
262.00K
download

下载 PDF

PDF Vector

PDF

更新 09/29/2008
日文

LTC3564: 2.25MHz、1.25A同期整流式降圧レギュレータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 09/24/2009
英文
DC1343A - Demo Manual redirect icon

347.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC1158A - Demo Manual redirect icon

334.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R415 Reliability Data redirect icon

25.65 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

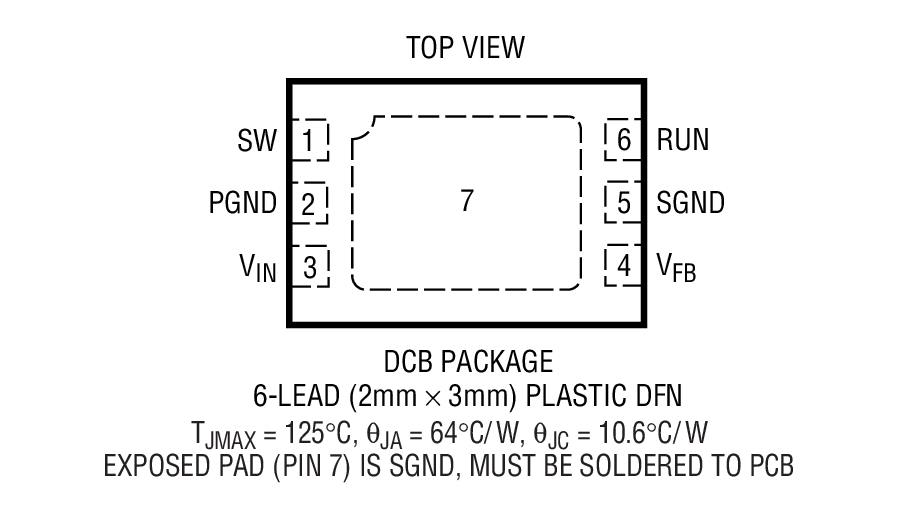

LTC3564EDCB#TRMPBF 6-Lead DFN (2mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3564EDCB#TRPBF 6-Lead DFN (2mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

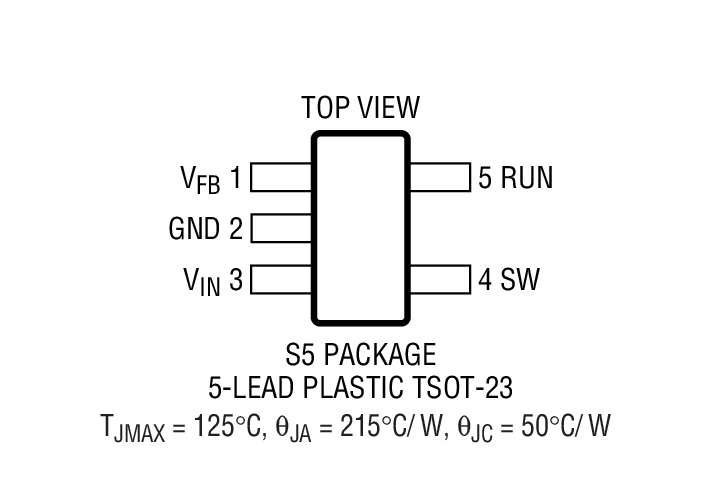

LTC3564ES5#TRMPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3564ES5#TRPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3564IDCB#TRMPBF 6-Lead DFN (2mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3564IDCB#TRPBF 6-Lead DFN (2mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3564IS5#TRMPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3564IS5#TRPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

单电源监控器1
LTC2935
popup image
Cart

量产

具电源故障输出、可选门限的超低功率监控器

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件 2

reference details image

DC1343A

LTC3564DCB6演示板(DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V，VOUT = 1.2V/1.5V/1.8V (1.25A)

zoom

DC1343A

LTC3564DCB6演示板(DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V，VOUT = 1.2V/1.5V/1.8V (1.25A)

download icon

下载

 print icon

打印
DC1343A
LTC3564DCB6演示板(DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V，VOUT = 1.2V/1.5V/1.8V (1.25A)
立即购买 更多内容

产品详情

演示电路DC1343A是一款采用恒定频率、电流模式架构的高效率单芯片同步降压稳压器，内置采用2×3 DFN-6封装的LTC3564。该演示板具有2.5V至5.5V的输入电压范围，并提供跳线可选的1.2V/1.5V/1.8V(1.25A)输出电压。其2.25MHz高开关频率支持使用小型表贴电感和电容。





资料

pdf icon

PDF

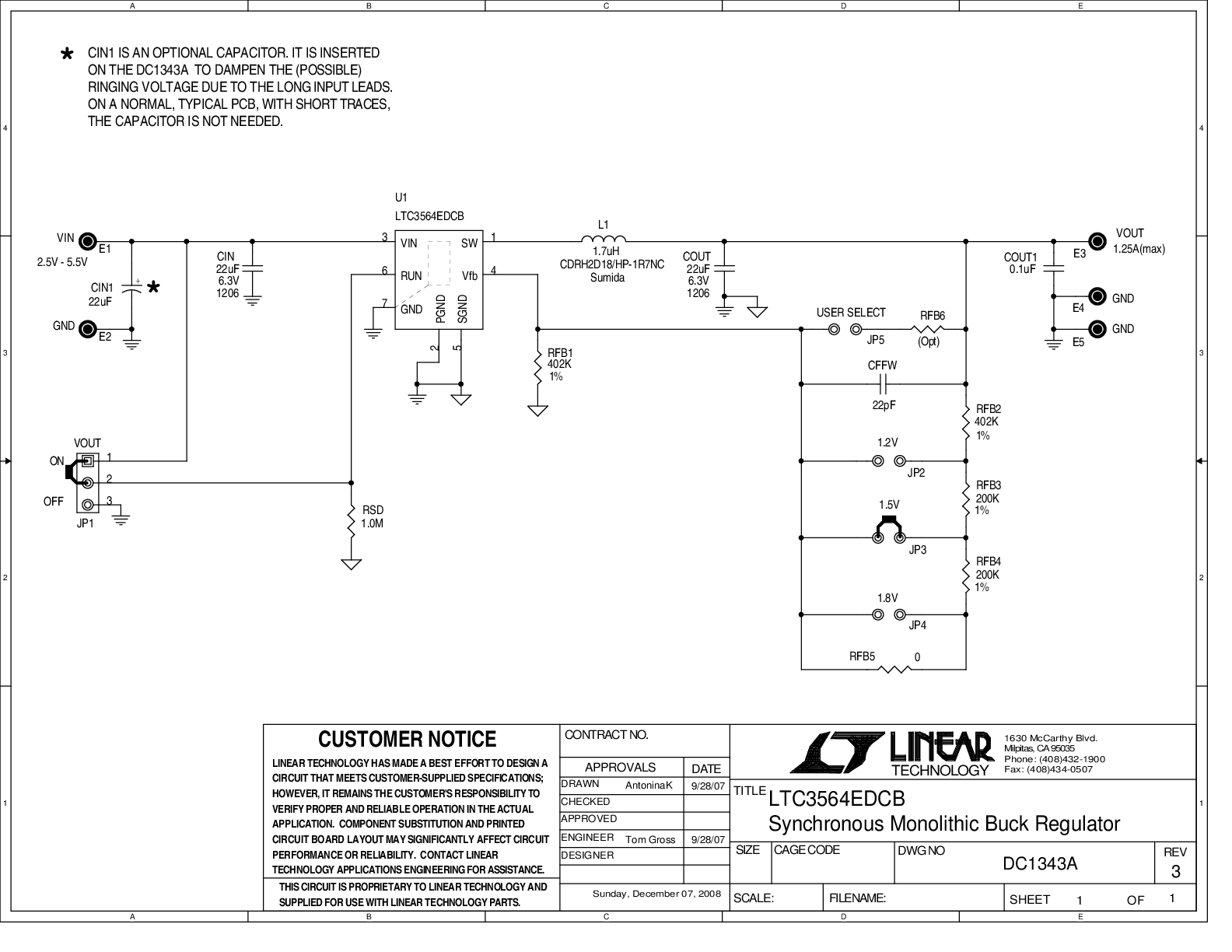

DC1343A - Schematic Download

33.00K

pdf icon

PDF

DC1343A - Demo Manual Download

347.00K

pdf icon

ZIP

DC1343A - Design File Download

587.00K

更多 Arrow image
reference details image

DC1158A

LTC3564ES5演示板(TSOT) | 2.25MHz， 2.5V ≤ VIN ≤ 5.5V， VOUT = 1.2V/1.5V/1.8V (1.25A)

zoom

DC1158A

LTC3564ES5演示板(TSOT) | 2.25MHz， 2.5V ≤ VIN ≤ 5.5V， VOUT = 1.2V/1.5V/1.8V (1.25A)

download icon

下载

 print icon

打印
DC1158A
LTC3564ES5演示板(TSOT) | 2.25MHz， 2.5V ≤ VIN ≤ 5.5V， VOUT = 1.2V/1.5V/1.8V (1.25A)
立即购买 更多内容

产品详情

演示电路DC1158A是一款采用恒定频率、电流模式架构的高效率单芯片同步降压稳压器，内置采用ThinSOT封装的LTC3564。该演示板具有2.5V至5.5V的输入电压范围，并提供跳线可选的1.2V/1.5V/1.8V (1.25A)输出电压。其2.25MHz高开关频率支持使用小型表贴电感和电容。

资料

pdf icon

ZIP

DC1158A - Design File Download

1.00M

pdf icon

PDF

DC1158A - Demo Manual Download

334.00K

pdf icon

PDF

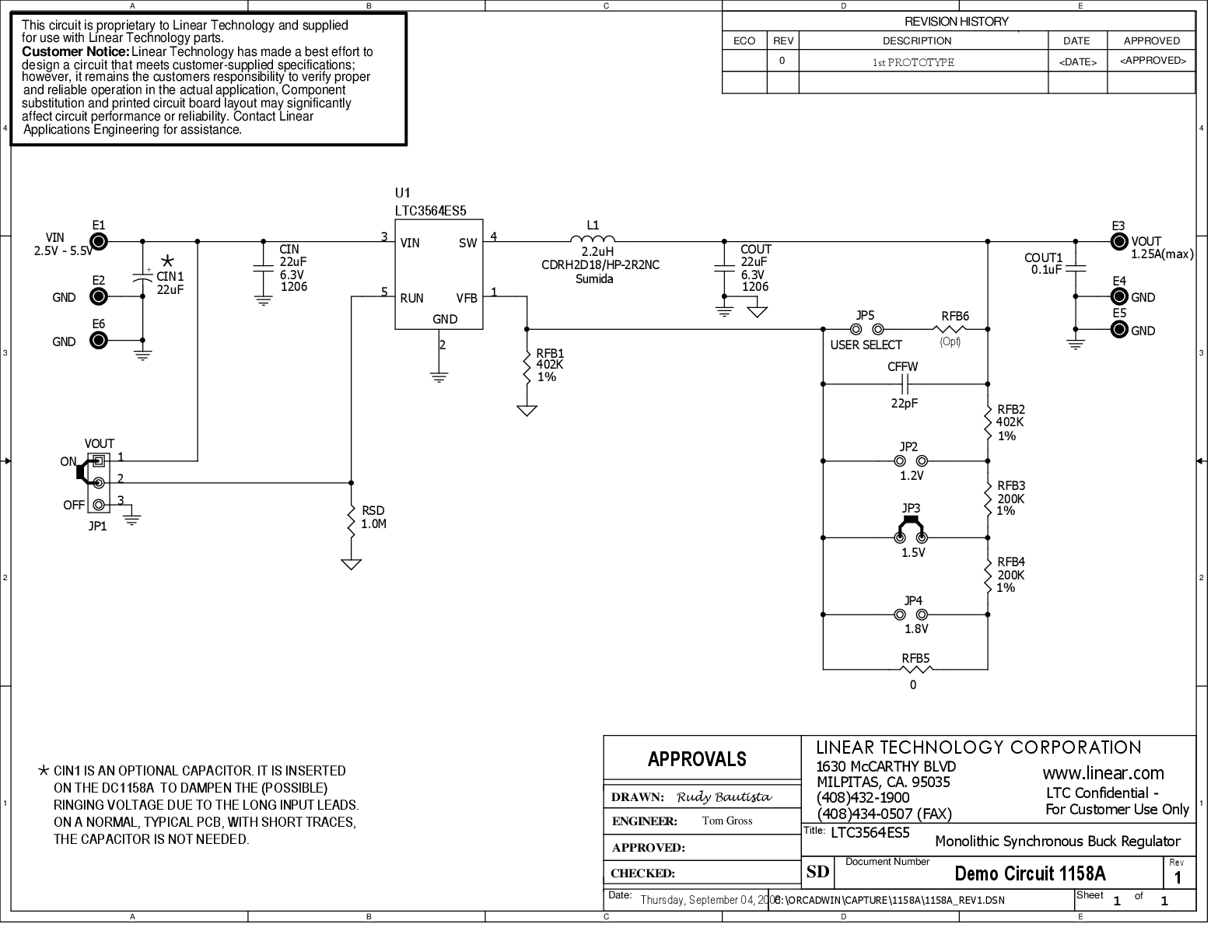

DC1158A - Schematic Download

85.00K

更多 Arrow image

评估套件2

evaluation kit item images

DC1343A

LTC3564DCB6演示板(DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V，VOUT = 1.2V/1.5V/1.8V (1.25A)
evaluation kit item images

DC1158A

LTC3564ES5演示板(TSOT) | 2.25MHz， 2.5V ≤ VIN ≤ 5.5V， VOUT = 1.2V/1.5V/1.8V (1.25A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3564 - Step-Down (Buck) Regulators Download

1.37 K

spice tool Lt Spice

LTC3564 Demo Circuit - 3.3V to 1.8V @ 1.25A Monolithic Synchronous Buck Regulator Download

2.00K
