LTC3562

I2C 四通道同步降压型 DC/DC 稳压器 (2 x 600mA, 2 x 400mA)

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 4 个可通过 I2C 进行控制的独立降压型稳压器 (2 x 600mA、2 x 400mA)
  • 两个 I2C 可编程反馈电压调节器 (R600A、R400A):VFB 425mV 至 800mV
  • 两个 I2C 可编程输出电压调节器 (R600B、R400B):VOUT 600mV 至 3.775V
  • 可设置模式:脉冲跳跃、LDO、突发模式 (Burst Mode®)、强制突发模式操作
  • 静态电流 <100μA (所有稳压器均在 LDO 模式中被使能)
  • 2.25MHz 固定开关频率 (脉冲跳跃模式)
  • 转换速率限制降低了开关噪声
  • 用于稳压器 R600A 的上电复位输出
  • 小外形、耐热增强型、20 引线 3mm x 3mm QFN 封装



更多细节
show more Icon

LTC®3562 是一款具有一个 I2C 接口的四通道、高效率、单片式同步降压型稳压器。两个稳压器可从外部进行调节,并能够以 25mV 为梯级将其反馈电压设置在 425mV 至 800mV  之间 (A 型)。另两个稳压器是固定输出稳压器,其输出电压能够以 25mV 为梯级而被设置在 600mV  至 3.775V 之间 (B 型)。所有 4 个稳压器均独立运作,并可通过 I2C 控制而被置于脉冲跳跃、LDO、突发模式操作或强制突发模式操作状态。A 型稳压器具有单独的 RUN 引脚,如果不能使用 I2C 控制,则可使能该引脚。

2.85V 至 5.5V 的输入电压范围使得 LTC3562 成为单节锂离子电池供电型应用的理想选择。在低输出负载条件下,可将稳压器切换至 LDO、突发模式操作或强制突发模式操作,从而延长了便携式系统中的电池使用寿命。当所有的稳压器均处于 LDO 模式时,静态电流将减小至 100μA 以下,而当所有稳压器均被关断时,静态电流将降至 0.1μA 以下。

在内部将开关频率设定为 2.25MHz,因而允许使用小的表面贴装型电感器和电容器。所有稳压器均在内部进行补偿。LTC3562 采用扁平 3mm x 3mm QFN 封装。


Applications

  • 各种各样具有多个电源轨的手持式应用
  • 个人信息设备
  • 无线和 DSL 调制解调器
  • 数码相机
  • MP3 播放器
  • 便携式仪器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3562EUD#PBF
  • HTML
  • HTML
LTC3562EUD#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

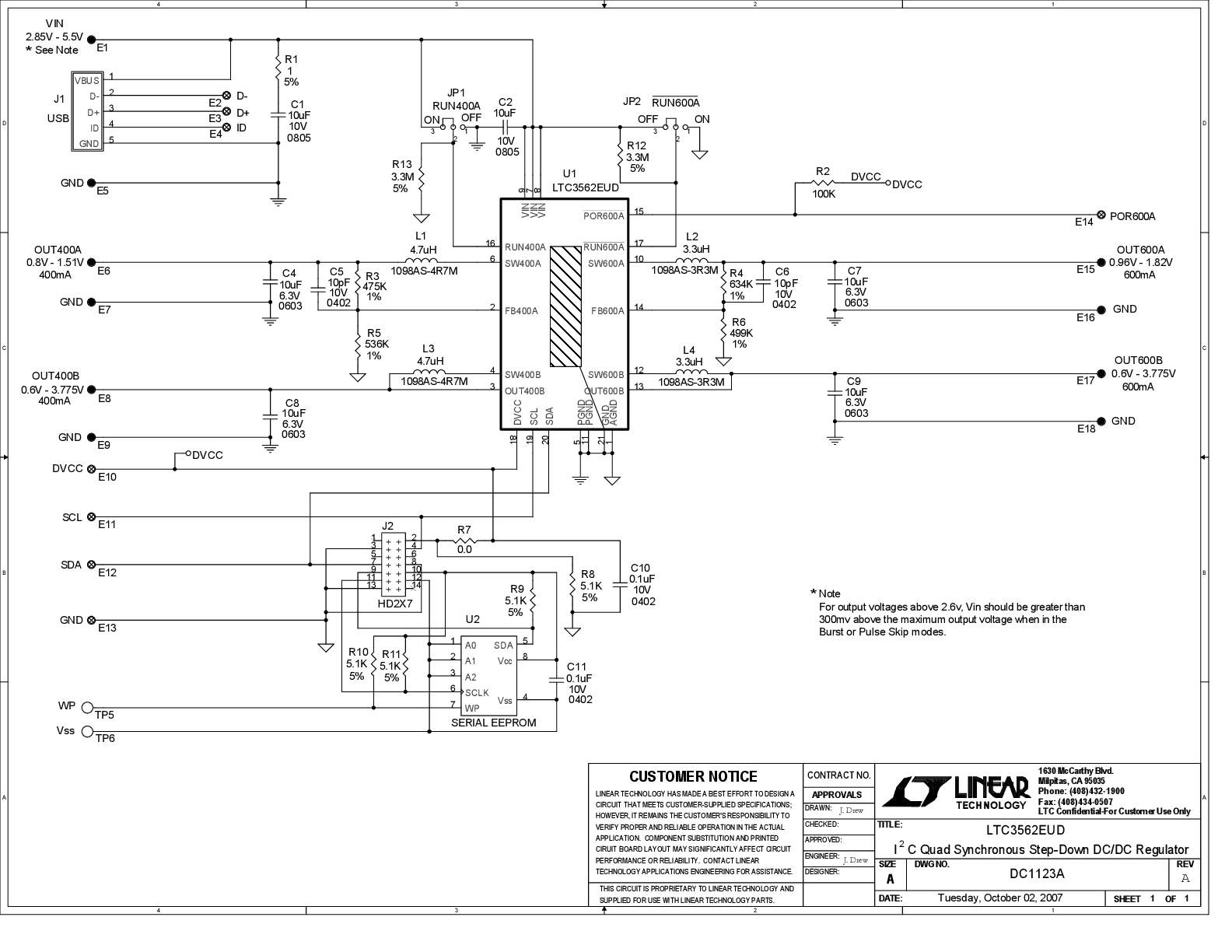

DC1123A

LTC3562EUD Demo Board | Quad, I2C Programmed, 2.85V ≤ VIN ≤ 5.5V, VOUT1, 2 = 1.8V, Adjusted at 600mA; VOUT3, 4 = 1.5V, Adjustable at 400mA

zoom

DC1123A

LTC3562EUD Demo Board | Quad, I2C Programmed, 2.85V ≤ VIN ≤ 5.5V, VOUT1, 2 = 1.8V, Adjusted at 600mA; VOUT3, 4 = 1.5V, Adjustable at 400mA

LTC3562EUD Demo Board | Quad, I2C Programmed, 2.85V ≤ VIN ≤ 5.5V, VOUT1, 2 = 1.8V, Adjusted at 600mA; VOUT3, 4 = 1.5V, Adjustable at 400mA

产品详情

Demonstration circuit 1123 is a I2C-programmable Quad Synchronous Step-Down DC/DC Regulator featuring the LTC3562. The demo board operates with an input voltage range of 2.85V to 5.5V. The LTC3562 features two 600mA regulators and two 400mA regulators. Two regulators (Type A) are adjusted by programming their  feedback voltages between 425mV and 800mV in 25mV. The other two regulators are adjusted by programming the output voltage between 600mV and 3.775V in 25mV steps (Type B). All four regulators operate independently and can be put into pulse skip, LDO, Burst Mode operation or forced Burst Mode operation through I2C control.
