LTC3544

量产

四通道同步降压型稳压器：2.25MHz、300mA、200mA、200mA、100mA

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高效率：达 95%
  • 4 个独立稳压器可提供高达 300mA、200mA、200mA 和 100mA 的输出电流
  • 输入电压范围为 2.25V 至 5.5V
  • 2.25MHz 恒定频率操作
  • 无需肖特基二极管
  • 极低的通道至通道瞬变串扰
  • 低纹波 (20mVP-P) 突发模式 (Burst Mode®) 操作：IQ = 70μA (所有通道接通)
  • 0.8V 基准可提供低输出电压
  • 停机模式吸收 <1μA  的电源电流
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 具过热保护功能
  • 扁平 ((3mm x 3mm) 16 引脚 QFN 封装

LTC®3544 是一款采用恒定频率、电流模式架构的四通道、高效率、单片式同步降压型稳压器。4 个稳压器利用单独的运行引脚独立运作。2.25V 至 5.5V 的输入电压范围使得LTC3544 非常适合于单节锂离子/锂聚合物电池供电型应用。100% 占空比实现了低压差操作，从而延长了便携式系统中的电池运行时间。低纹波突发模式操作提高了轻负载效率，从而进一步延长了电池的使用寿命 (纹波通常仅为20mV)。

开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。利用 0.8V 反馈基准电压能够容易地对低输出电压提供支持。

LTC3544 采用扁平 (高度仅 0.75mm) 3mm x 3mm QFN 封装。




应用

  • 蜂窝电话
  • 个人信息装置
  • 无线和 DSL 调制解调器
  • 数码相机
  • 媒体播放器
  • 便携式仪器


LTC3544
四通道同步降压型稳压器：2.25MHz、300mA、200mA、200mA、100mA

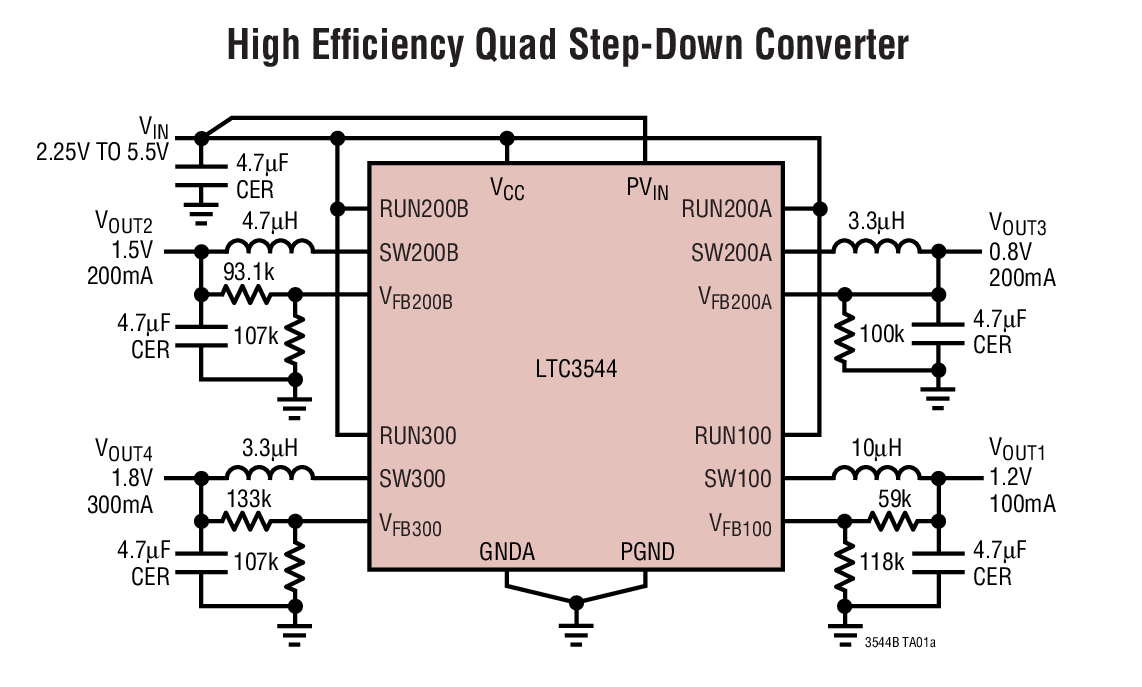

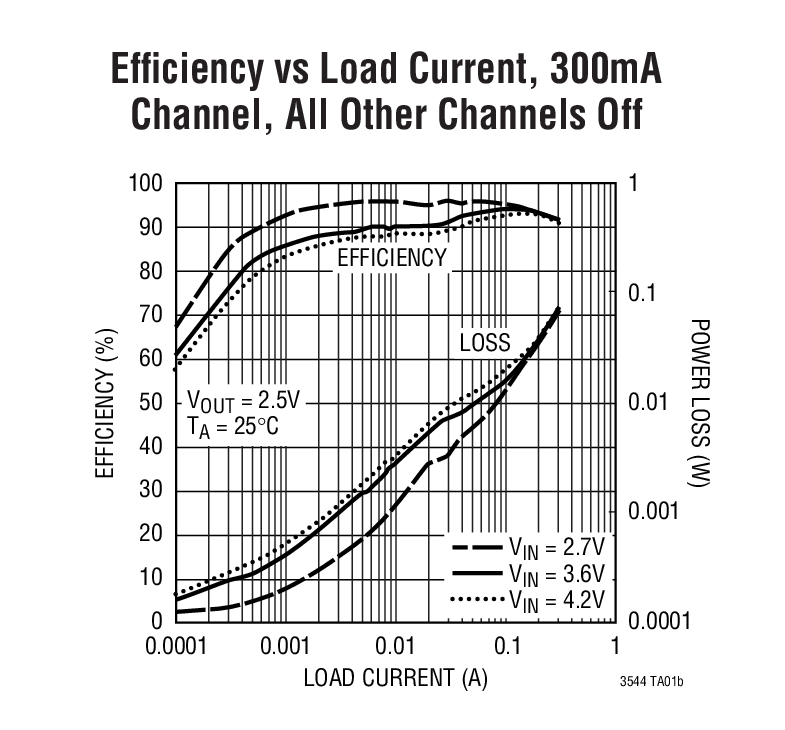

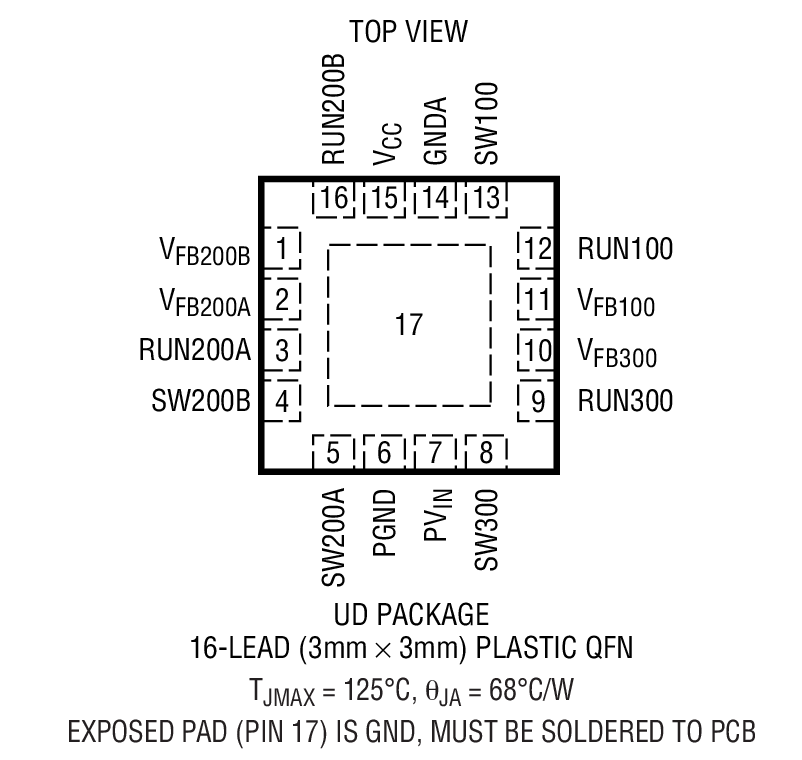

High Efficiency Quad Step-Down Converter Efficiency vs Load Current, 300mA Channel, All Other Channels Off Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4365
推荐用于新设计 欠压、过压和电源反向保护控制器
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
监控电路和复位器IC 1
LTC2935
量产 具电源故障输出、可选门限的超低功率监控器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3544
  • LTC3544B
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1040A-A

LTC3544EUD Demo Board | Quad Synchronous Buck, 2.25V ≤ VIN ≤ 5.5V, IOUT = 100mA, 200mA(×2) and 300mA

立即购买 更多内容

产品详情

Demonstration circuit 1040 is a quad output regulator consisting of four constant-frequency step-down converters integrated into the LTC3544. DC1040 has an input voltage range of 2.25V to 5.5V, with regulators capable of delivering 100mA, 200mA, 200mA and 300mA of output current. The four regulators operate independently with individual RUN pins and enter pulse skipping mode at low loads to reduce output ripple. The "-A" version is for the LTC3544EUD (Burst Mode) and the "-B" version is for the LTC3544BEUD (Pulse Skipping Mode).
DC1040A-A
LTC3544EUD Demo Board | Quad Synchronous Buck, 2.25V ≤ VIN ≤ 5.5V, IOUT = 100mA, 200mA(×2) and 300mA

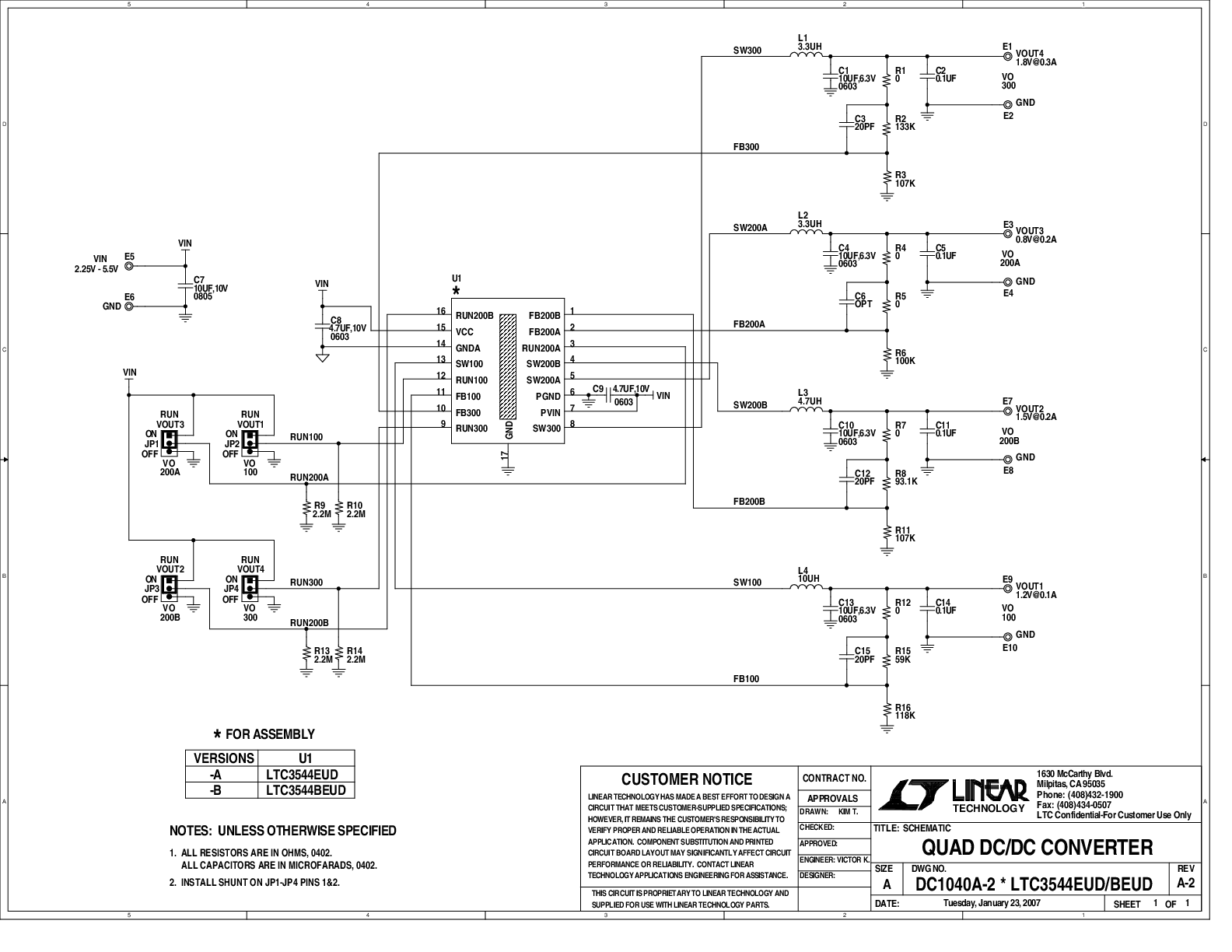

DC1040A-B - Schematic
