概览

优势和特点

  • 高效率、500mA 降压型稳压器加上 300mA VLDO 稳压器
  • 自动启动在 VLDO / 线性稳压器输出之前给降压输出供电
  • 独立的 500mA 高效率降压 (VIN:2.7V 至 5.5V)
  • 具 30mA 独立模式的 300mA VLDO 稳压器
  • 无需外部肖特基二极管
  • 固定的降压输出电压:1.875V
  • VLDO 输入电压范围 (LVIN:1.6V 至 5.5V)
  • 固定的 VLDO 输出电压:1.5V
  • 可选固定频率、脉冲跳跃操作或突发模式 (Burst Mode®) 操作
  • 短路保护
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 停机电流:<3μA
  • 恒定频率操作:2.25MHz
  • 低压差降压操作:100% 占空比

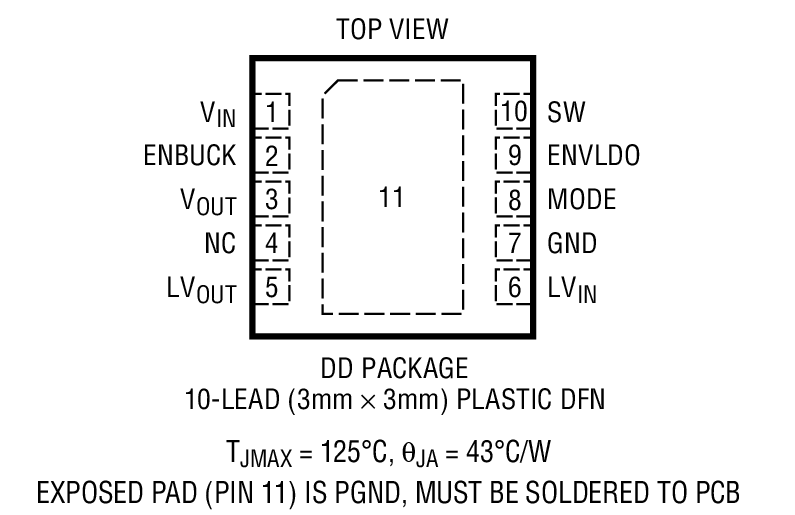

  • 小型、耐热性能增强型、10 引脚 (3mm x 3mm) DFN 封装

产品详情

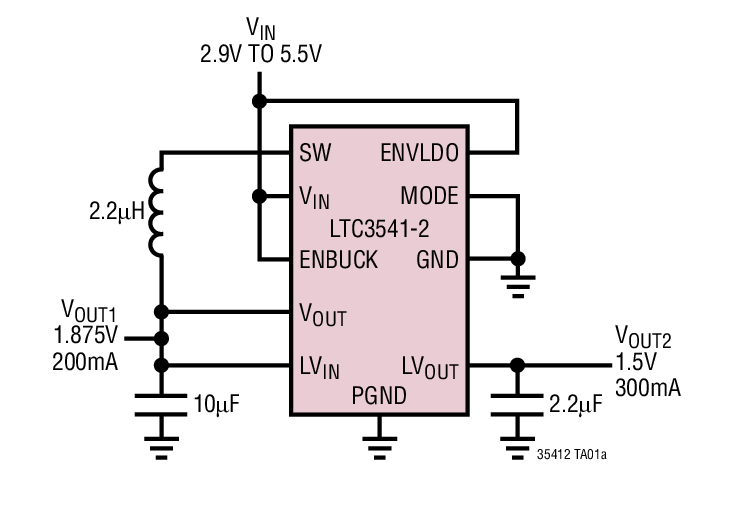

LTC®3541-2 组合了一个同步降压型 DC/DC 转换器和一个非常低压差线性稳压器 (VLDO 稳压器) 及内部反馈电阻器网络,以采用单个输入电压和极少的外部组件提供两个输出电压。当针对双输出操作配置时,LTC3541-2 的自动启动功能将在启用 1.5V VLDO 输出之前以一种受控的方式使 1.875V 降压输出进入稳定状态,并不需要外部引脚控制。也可通过外部引脚控制获得 1.5V VLDO / 线性稳压器输出先于 1.875V 降压输出的排序。该器件的输入电压范围非常适合锂离子电池供电型应用,以及采用 5V 或 3.3V 电源轨为低于 3.3V 的逻辑电路供电。

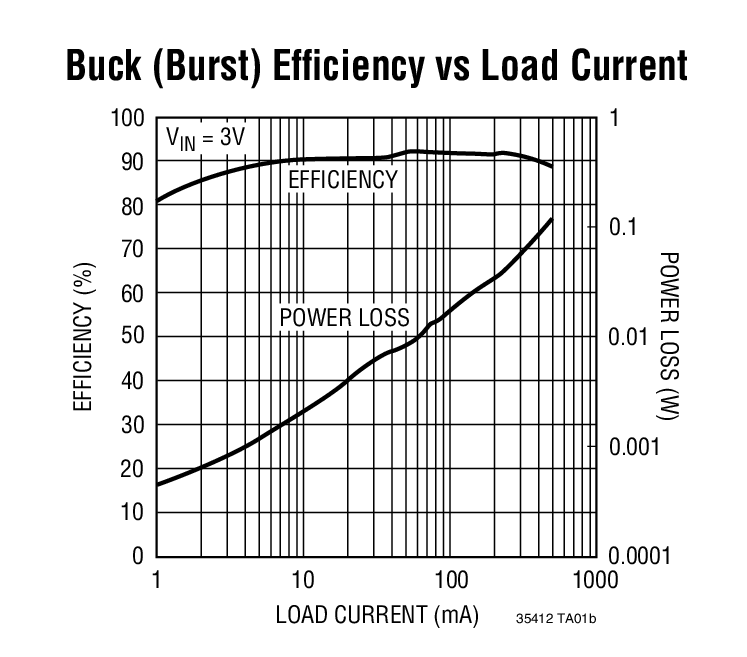

同步降压型转换器提供一个高效率输出,通常为 90%。它能够在以 2.25MHz 频率执行开关操作的同时提供高达 500mA 的输出电流,因而允许使用小的表面贴装型电感器和电容器。一个模式选择引脚允许使能突发模式操作以在轻负载电流条件下实现较高的效率,或停用突发模式操作以执行噪声较低的恒定频率操作。

VLDO 稳压器提供一个低噪声、低电压输出,能够仅使用一个 2.2μF 陶瓷电容器便提供高达 300mA 的输出电流。VLDO 稳压器的输入电源电压 (LVIN) 可以取自降压型稳压器输出或一个单独的电源。

选项 降压稳压器 Vout VLDO 自动启动排序
LTC3541 可调低至 0.8V  可调低至 0.4V 降压稳压器,  然后 VLDO
LTC3541-1 可调低至 0.8V  可调低至 0.4V VLDO, 然后降压稳压器
LTC3541-2 固定 1.875V 固定 1.5V 降压稳压器, 然后 VLDO
LTC3541-3 固定 1.8V 固定 1.575 VLDO, 然后降压稳压器




应用

  • 数码相机
  • 蜂窝电话
  • PC 卡
  • 无线和 DSL 调制解调器
  • 其他便携式电源系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
