LTC3534

推荐用于新设计

7V、500mA 同步降压-升压型 DC/DC 转换器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可由高于、低于或等于输出电压的输入电压获得稳压输出
  • 2.4V 至 7V 输入和 1.8V 至 7V 输出电压范围
  • 能够从 4 节 AA 电池提供 5V VOUT (在 500mA)
  • 单个电感器
  • 同步整流：效率高达 94%
  • 具 25μA IQ 的突发模式 (Burst Mode®) 操作
  • 在停机模式中提供了输出断接
  • 1MHz 开关频率
  • <1μA 的停机电流
  • 小外形耐热性能增强型 16 引脚 (5mm x 3mm x 0.75mm) DFN 和 16 引脚 GN 封装

LTC®3534 是一款宽 VIN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的情况下正常运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换功能，从而使得该产品非常适合于输出电压处于电池电压范围内的多节碱性 / 镍氢 (NiMH) 电池或单节锂离子 / 锂聚合物电池应用。

LTC3534 提供了扩展的 VIN 和 VOUT 范围 (分别为 2.4V 至 7V 和 1.8V 至 7V)。突发模式操作中的静态电流仅为 25μA，从而较大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户进行控制，并能够通过把 PWM 引脚驱动至低电平来启用。如果 PWM 引脚被驱动至高电平，则将启用固定频率开关操作。

该器件的其他特点包括 1MHz 固定工作频率、电流消耗 <1μA 的停机模式、短路保护、可编程软起动、电流限制和热过载保护功能。LTC3534 采用耐热性能增强型 16 引脚 (3mm x 5mm) DFN 和 16 引脚 GN 封装。


应用

  • 医疗仪器
  • 便携式条形码阅读器
  • 便携式库存终端
  • USB 至 5V 电源
  • 手持式 GPS
LTC3534
7V、500mA 同步降压-升压型 DC/DC 转换器

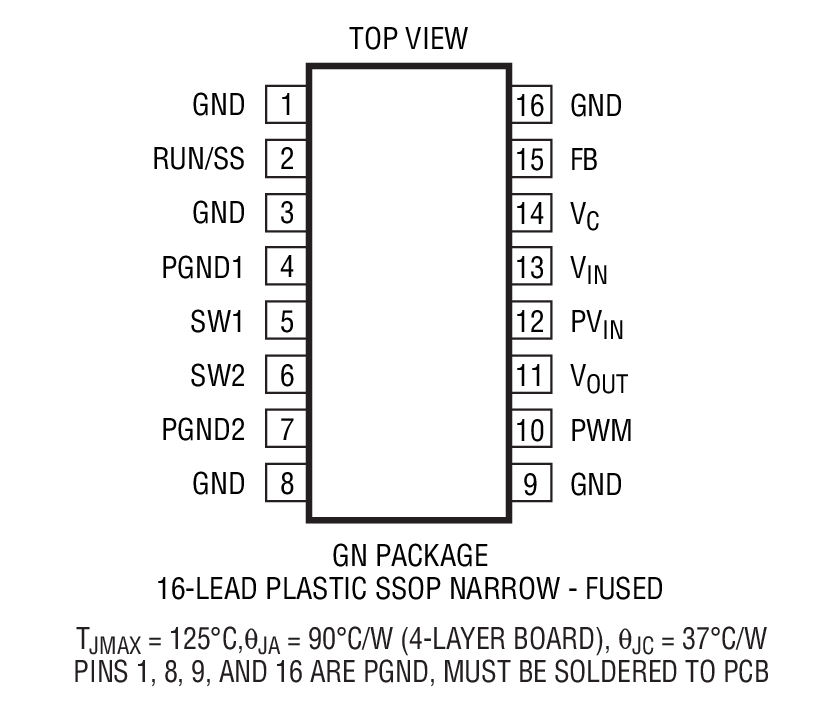

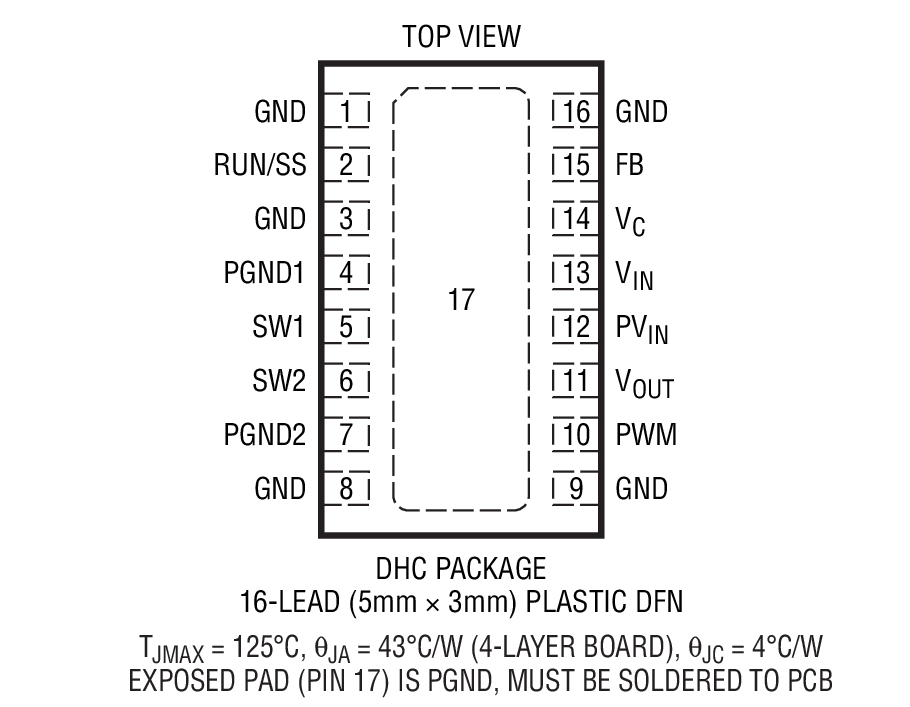

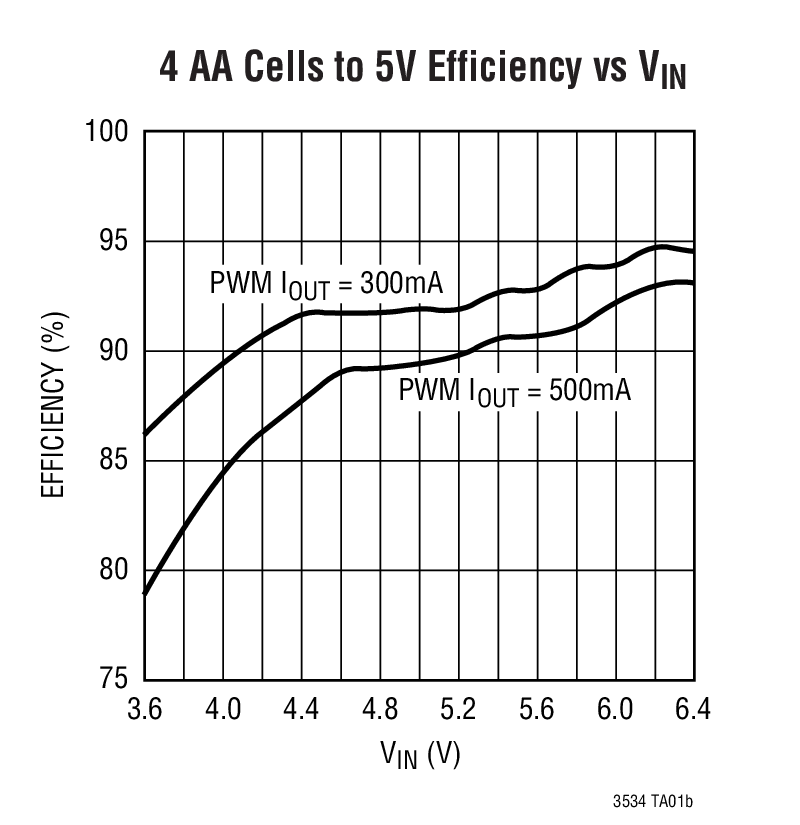

4 AA Cells to 5V at 500mA Buck-Boost Converter 4 AA Cells to 5V Efficiency vs VIN Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 2
LTC4365
推荐用于新设计 欠压、过压和电源反向保护控制器
LTC4417
推荐用于新设计 确定了优先级的 PowerPath™ 控制器
监控电路和复位器IC 1
LTC2935
量产 具电源故障输出、可选门限的超低功率监控器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3534
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1227A

LTC3534EDHC Demo Board | 5V, 500mA Synchronous Buck-Boost DC/DC Converter

立即购买 更多内容

产品详情

Demonstration Circuit 1227A is a wide VIN, high efficiency, fixed frequency synchronous Buck-Boost converter using the LTC3534EDHC. The LTC3534EDHC topology operates with input voltages above, below or equal to the output voltage, making the product ideal for multi-cell Alkaline/NiMH or single Lithium Ion/Polymer applications where the output voltage is within the battery voltage range.


The LTC3534EDHC operates with a 2.4V to 7V input voltage range and a VOUT range of 1.8V to 7V. The demonstration board has been designed to operate with VIN from 3.6V to 7V and VOUT is set to 5V with an output current up to 500mA.



DC1227A
LTC3534EDHC Demo Board | 5V, 500mA Synchronous Buck-Boost DC/DC Converter

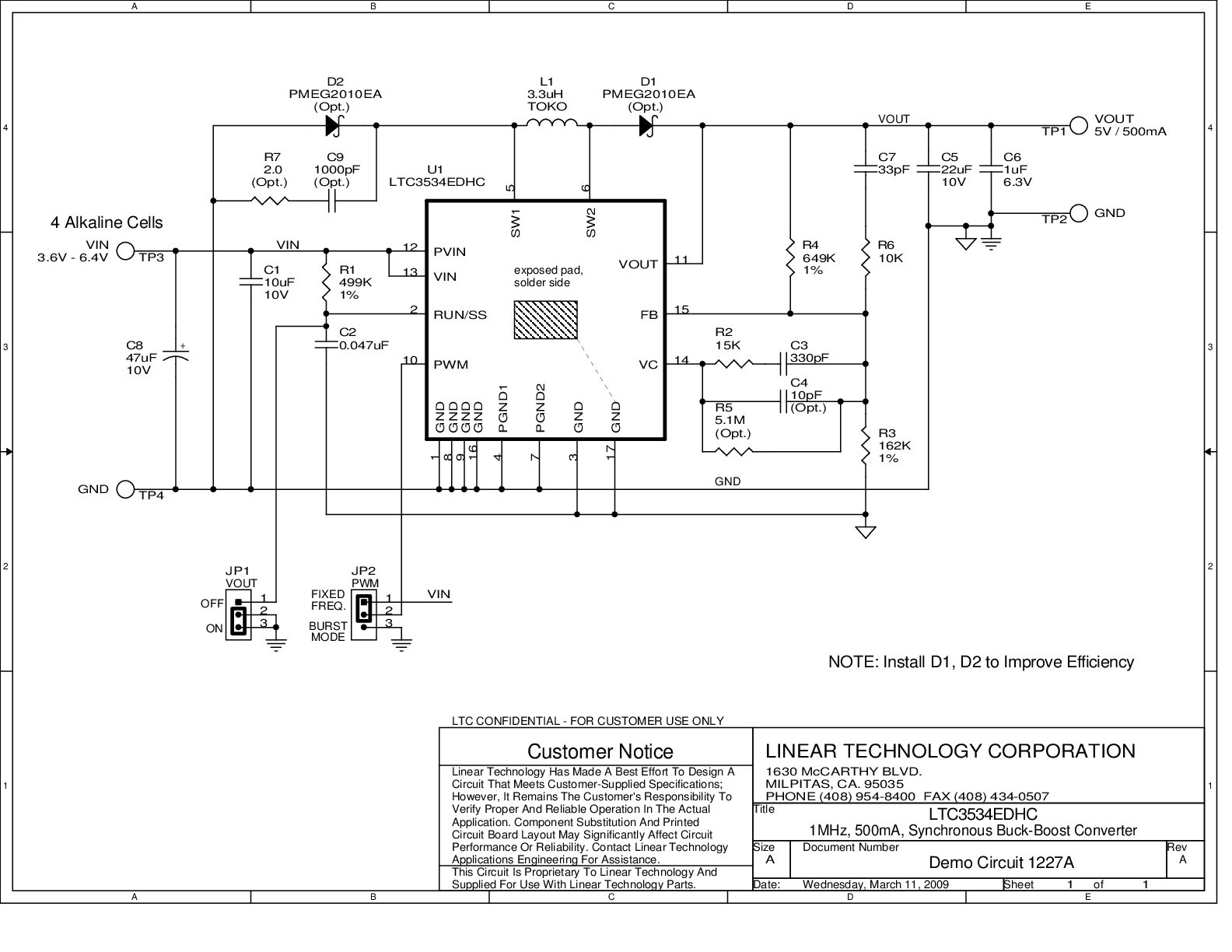

DC1227A - Schematic
