LTC3532

微功率同步降压-升压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 单个电感器
  • 可由高于、低于或等于输出电压的输入电压获得稳压输出
  • 宽 VIN 范围：2.4V 至 5.5V
  • VOUT 范围：2.4V 至 5.25V
  • 峰值输出电流高达 500mA
  • 同步整流：效率高达 95%
  • 手动或可编程自动突发模式 (Burst Mode®) 操作
  • 停机模式中的输出断接
  • 可编程振荡器：300kHz 至 2MHz
  • 引脚与 LTC3440 兼容

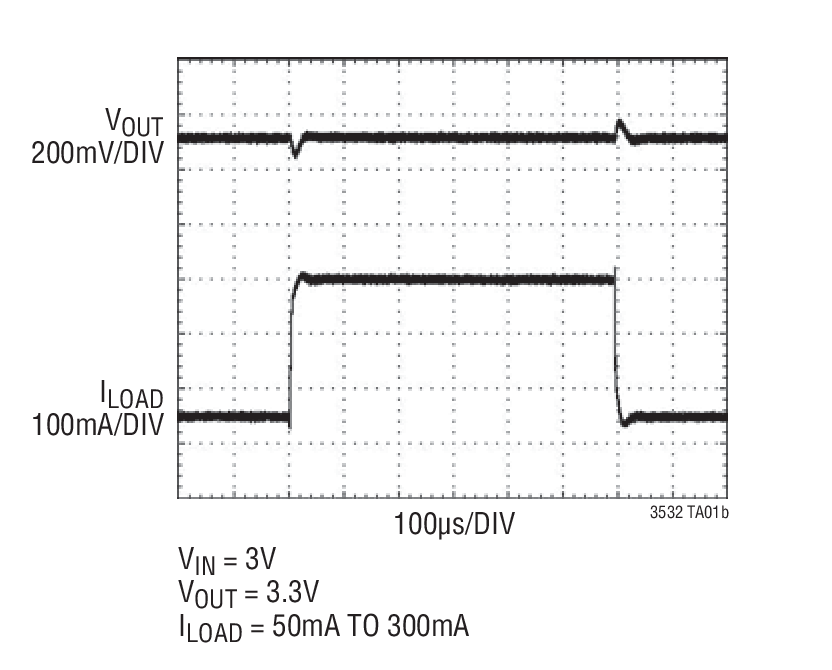

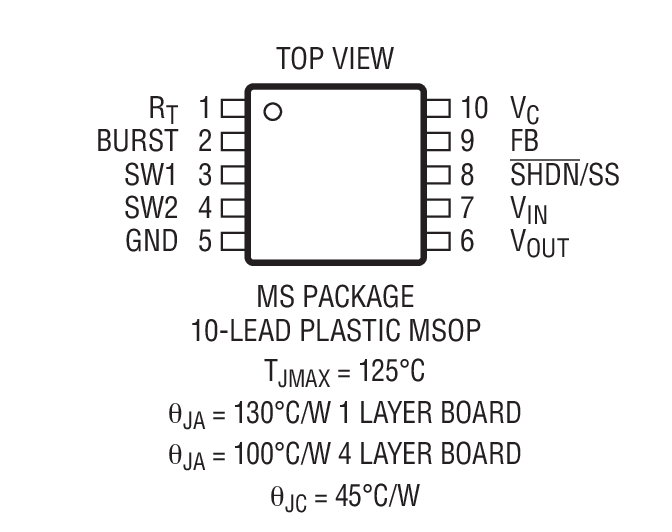

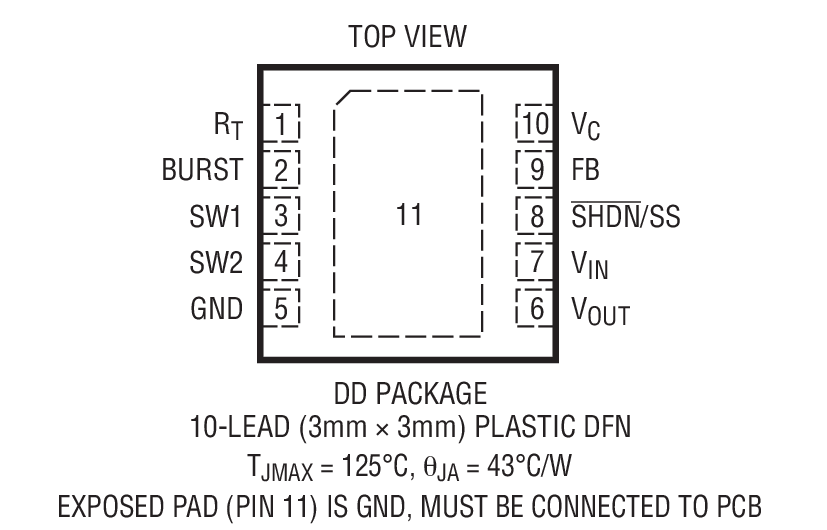

  • 小外形耐热增强型 10 引脚 (3mm x 3mm) DFN 和 10 引脚 MSOP 封装



更多细节
show more Icon

LTC®3532 是一个高效、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续电压转换，从而使得该产品非常适合输出电压处于电池电压范围内的单节锂离子电池、多节碱性电池或镍氢 (NiMH) 电池应用。

该器件包括两个 0.36Ω N 沟道 MOSFET 开关和两个 0.42Ω P 沟道开关。开关频率高达 2MHz，并可利用一个外部电阻器来设置。在突发模式操作中，静态电流仅为 35uA，从而较大限度地延长了便携式应用中的电池使用寿命。自动突发模式操作允许用户针对突发模式操作来设置负载电流，或对其进行手动控制。

其它特点包括一个 1uA 的停机电流、软起动控制、热停机和峰值电流限制。LTC3532 采用一种扁平 (高度仅 0.75mm) 的 10 引脚 (3mm x 3mm) DFN 和 10 引脚 MSOP 封装。




应用

  • 微型硬盘驱动器电源
  • MP3 播放机
  • 手持式仪器
  • 数码相机
  • 手持式终端



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3532

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 03/17/2008
英文

LTC3532: Micropower Synchronous Buck-Boost DC/DC Converter Data Sheet

打开PDF文件

redirect
352.00K
download

下载 PDF

PDF Vector

PDF

更新 11/20/2006
日文

LTC3532: マイクロパワー同期整流式昇降圧DC/DCコンバータ データシート

打开PDF文件

redirect
981.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC921A - Demo Manual redirect icon

371.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R415 Reliability Data redirect icon

25.65 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 06/01/2006
英文
Efficient Buck-Boost Converter Ideal for Power Saving Modes and Wide Input Voltage Ranges redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3532EDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3532EDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3532EMS#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3532EMS#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3532EMS#PBF

量产

LTC3532EMS#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3532EMS#PBF

量产

LTC3532EMS#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3532EMS#PBF

量产

LTC3532EMS#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3532EMS#PBF

量产

LTC3532EMS#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

评估套件 1

reference details image

DC921A

LTC3532EDD演示板 | 降压-升压，2.4V ≤ VIN ≤ 5.5V，VOUT = 3.3V (300mA)

zoom

DC921A

LTC3532EDD演示板 | 降压-升压，2.4V ≤ VIN ≤ 5.5V，VOUT = 3.3V (300mA)

download icon

下载

 print icon

打印
DC921A
LTC3532EDD演示板 | 降压-升压，2.4V ≤ VIN ≤ 5.5V，VOUT = 3.3V (300mA)
立即购买 更多内容

产品详情

演示电路921是一款基于LTC3532单芯片降压-升压稳压器的微功耗同步降压-升压转换器。DC921具有2.4 V至5.5V的输入电压范围，并提供3.3V (300mA)的输出电压。





资料

pdf icon

PDF

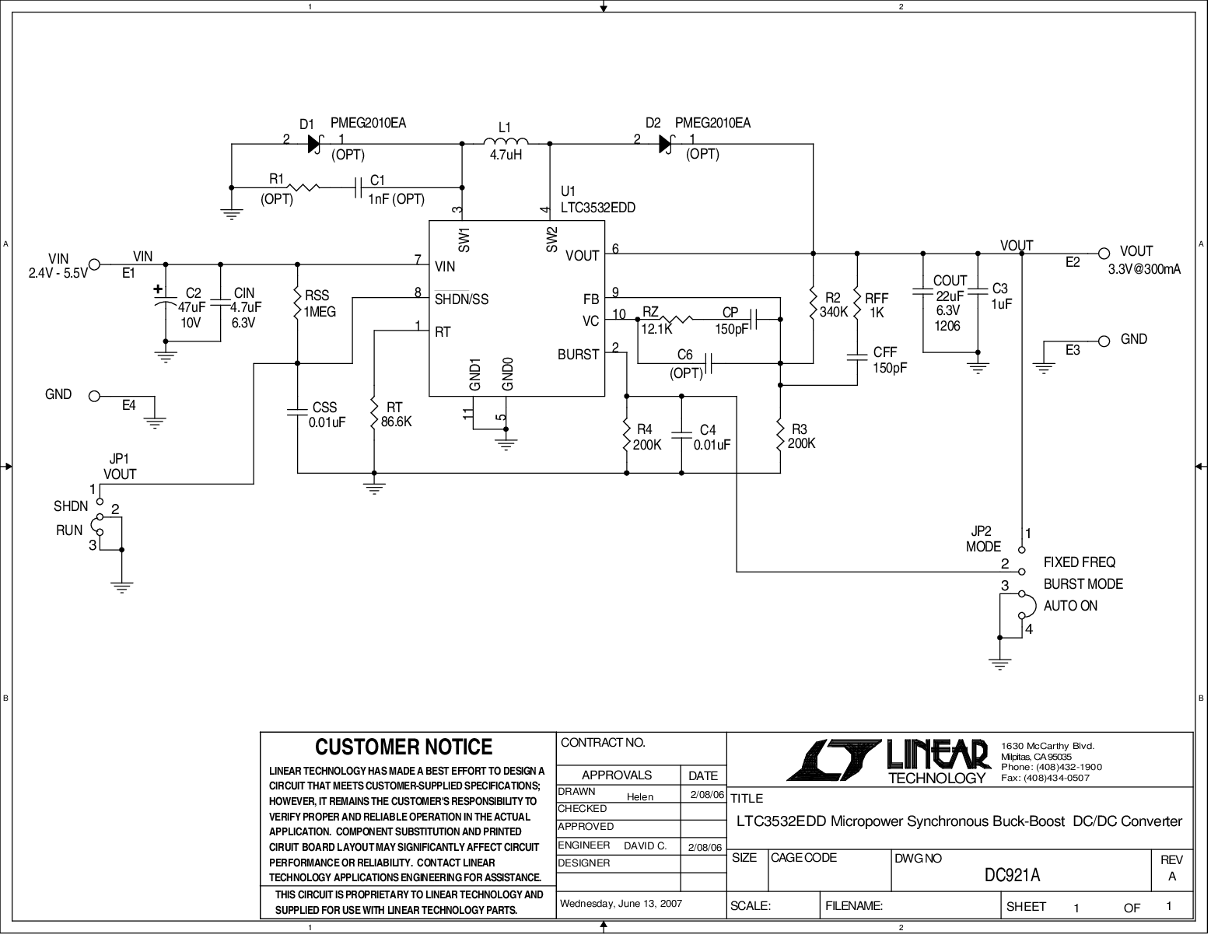

DC921A - Schematic Download

30.00K

pdf icon

ZIP

DC921A - Design File Download

563.00K

pdf icon

PDF

DC921A - Demo Manual Download

371.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC921A

LTC3532EDD演示板 | 降压-升压，2.4V ≤ VIN ≤ 5.5V，VOUT = 3.3V (300mA)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3532 - Buck-Boost Regulators Download

2.12 K
