LTC3527

量产

双通道、800mA/400mA、1.2MHz/2.2MHz 同步升压型 DC/DC 转换器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 双通道同步升压型 DC/DC 转换器
  • 可从单节碱性/NiMH 电池在 200mA/100mA 提供 3.3V 输出，或者从两节电池在 400mA/200mA 提供 3.3V 输出
  • VIN 启动电压：700mV
  • 0.5V 至 5V VIN 范围 (在启动之后)
  • VOUT 范围：1.6V 至 5.25V
  • 停机模式中的输出断接功能
  • 可在 VIN > VOUT 的条件下操作
  • 1.2MHz 或 2.2MHz 操作
  • 效率高达 94%
  • 突发模式 (Burst Mode®) 操作中的静态电流为 12μA
  • 浪涌电流限制和软起动
  • 内部同步整流器
  • 逻辑控制型停机模式 (< 2μA)
  • 快速 VOUT 放电 (LTC3527-1)
  • 16 引脚、0.75mm x 3mm x 3mm QFN 封装



LTC®3527/LTC3527-1 是双通道、高效率、升压型 DC/DC 转换器，采用节省空间的16 引脚 3mm x 3mm QFN 封装。由于可采用一个 700mV 的启动电压，而且一旦起动就能够在低至 500mV 的电压条件下运作，因此较大限度地延长了电池的使用寿命。SHDN 和 PGOOD 引脚使转换器能够同时排序或起动。

LTC3527/LTC3527-1 能够限制启动期间的浪涌电流。可选的 1.2MHz 或 2.2MHz 操作在最高效率与最小解决方案占板面积之间提供了一种选择。电流模式 PWM 设计在内部进行补偿，因而减少了外部元件数目。突发模式操作或固定频率操作可通过 MODE 引脚来选择。抗振铃电路降低了在不连续模式中的 EMI。该器件还具有热停机功能。

真正的输出断接功能允许输出在停机模式中完全开路。当其各自的 SHDN  引脚电平走低时，LTC3527-1 将自动地对 VOUT1  或 VOUT2  进行放电。停机模式中的静态电流小于 2μA。


应用

  • MP3/个人媒体播放器
  • 噪声消除/蓝牙头戴式耳机
  • 无线鼠标
  • 便携式医疗仪器


LTC3527
双通道、800mA/400mA、1.2MHz/2.2MHz 同步升压型 DC/DC 转换器
Two-Cell Alkaline to 3.3V/1.8V Synchronous Boost Converters 1.2MHz Efficiency and Power Loss Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3527
  • LTC3527-1
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1237A-A

LTC3527EUD Demo Board | Dual, 1.2MHz or 2.2MHz, 0.5V ≤ VIN ≤ 5V, VOUT1 = 3V/3.3V/5V(800mA Switch), VOUT2 = 1.8V/2.85V/3.3V(400mA Switch)

立即购买 更多内容

产品详情

Demonstration circuit 1237A-A (LTC3527) and 1237A-B (LTC3527-1) are dual output, high-efficiency synchronous boost converter demo boards with each having an 800mA and a 400mA power switch. With a light load, the boost converters can startup with an input voltage as low as 700mV and once started, the input can go as low as 500mV while maintaining a regulated output voltage. Jumpers set the output voltages to one of three options for each output: 3V, 3.3V or 5V for VOUT1, and 1.8V, 2.85V or 3.3V for VOUT2. The devices can provide 200mA at 3.3V from a 1.5V input. The LTC3527-1 actively discharges VOUT1 or VOUT2 when the respective SHDN pin goes low.





eval board
schematic 2
DC1237A-B

LTC3527EUD-1 Demo Board | Dual, 1.2MHz or 2.2MHz, 0.5V ≤ VIN ≤ 5V, VOUT1 = 3V/3.3V/5V(800mA Switch), VOUT2 = 1.8V/2.85V/3.3V(400mA Switch)

立即购买 更多内容

产品详情

Demonstration circuit 1237A-A (LTC3527) and 1237A-B (LTC3527-1) are dual output, high-efficiency synchronous boost converter demo boards with each having an 800mA and a 400mA power switch. With a light load, the boost converters can startup with an input voltage as low as 700mV and once started, the input can go as low as 500mV while maintaining a regulated output voltage. Jumpers set the output voltages to one of three options for each output: 3V, 3.3V or 5V for VOUT1, and 1.8V, 2.85V or 3.3V for VOUT2. The devices can provide 200mA at 3.3V from a 1.5V input. The LTC3527-1 actively discharges VOUT1 or VOUT2 when the respective SHDN pin goes low.



DC1237A-A
LTC3527EUD Demo Board | Dual, 1.2MHz or 2.2MHz, 0.5V ≤ VIN ≤ 5V, VOUT1 = 3V/3.3V/5V(800mA Switch), VOUT2 = 1.8V/2.85V/3.3V(400mA Switch)

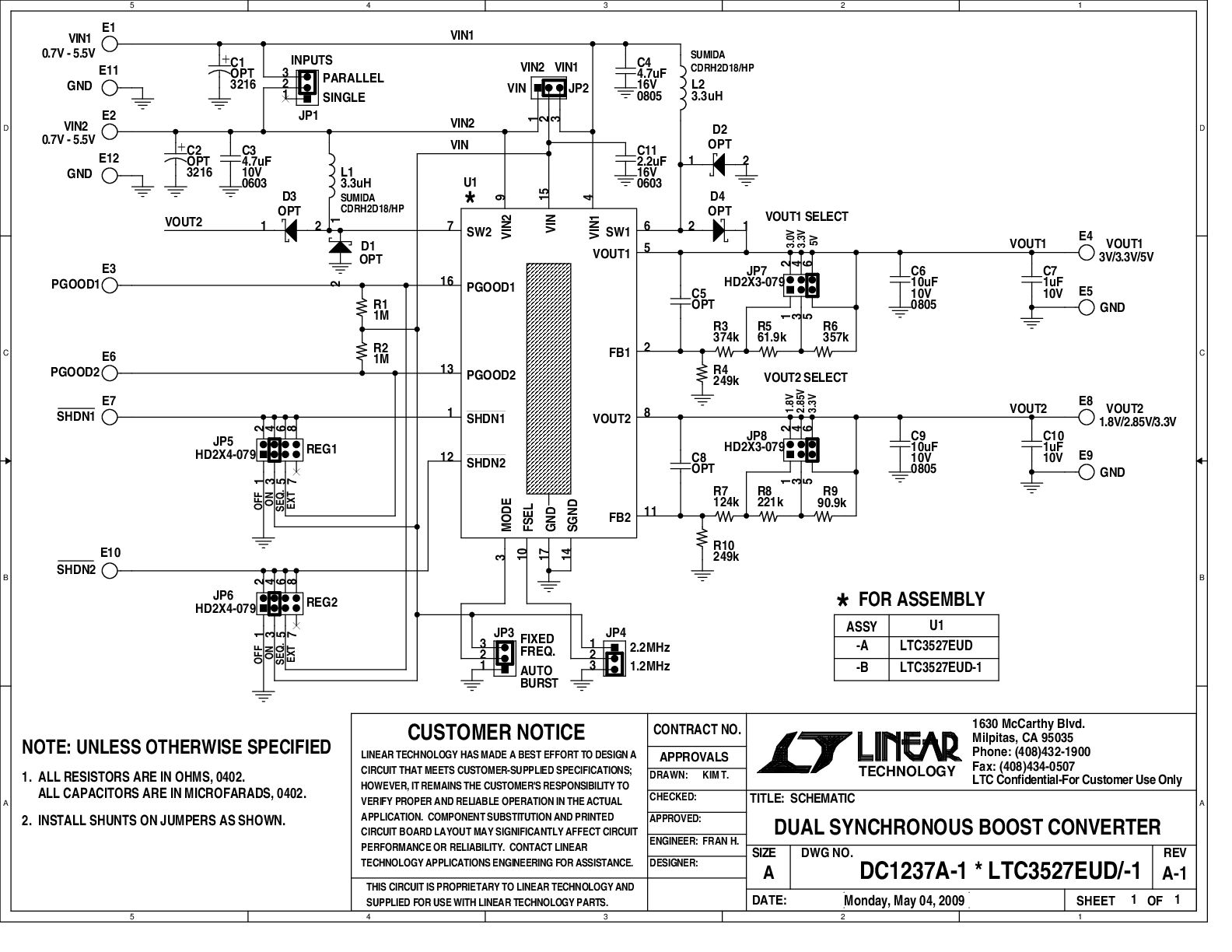

DC1237A-A - Schematic
DC1237A-B
LTC3527EUD-1 Demo Board | Dual, 1.2MHz or 2.2MHz, 0.5V ≤ VIN ≤ 5V, VOUT1 = 3V/3.3V/5V(800mA Switch), VOUT2 = 1.8V/2.85V/3.3V(400mA Switch)
DC1237A-A - Schematic
