概览
优势和特点
- 在停机模式中 VOUT 连接至 VIN
- 效率高达 95%
- 0.85V 最小输入启动电压
- 固定输出电压： 3.3V
- 可从一个 1V 输入提供 60mA 输出 (在 3.3V)，或从一个 1.8V 输入提供 140mA 输出 (在 3.3V)
- 突发模式 (Burst Mode®) 操作：IQ = 7μA
- VIN 范围：0.5V 至 4.5V
- 仅需三个外部组件
- 可在 VIN > VOUT 的条件下运作
- 抗振铃控制
- 短路和过热保护
- 非常扁平的高度：仅 1mm
- 纤巧型 6 引脚 SC70 封装
产品详情
LTC®3525D-3.3 是一款高效率、同步升压型 DC/DC 转换器，能够在输入低至 0.85V 的条件下启动。该器件为单节或双节碱性或锂离子电池应用中的充电泵提供了一种紧凑和高效的替代方案。只需使用三个小的外部组件。LTC3525D 具有一个 3.3V 的固定输出电压。在停机模式中，VOUT 通过电感器连接至 VIN。
该器件内置了一个 0.5Ω N 沟道 MOSFET 开关和一个 0.8Ω P 沟道同步整流器。峰值开关电流的可调范围为 150mA 至 400mA (取决于负载)，因而提升了效率。静态电流超低 (仅 7μA)，从而较大限度地延长了便携式应用中的电池使用寿命。
其他特点包括抗振铃控制和热停机功能。LTC3525D 采用纤巧型 6 引脚 SC70 封装。
| LTC3525 的选项列表 |
| 器件型号 |
输入启动电压 | 输出电压 | 在关断模式的 Vout 状态 |
| LTC3525-3 | 0.85V | 3V | 输出断接 |
| LTC3525-3.3 | 0.85V | 3.3V | 输出断接 |
| LTC3525-5 | 0.85V | 5V | 输出断接 |
| LTC3525D-3.3 | 0.85V | 3.3V | 穿透模式 |
| LTC3525L-3 | 0.7V | 3V | 输出断接 |
应用
- MP3 播放器
- 便携式仪器
- 血糖仪
- 数码相机
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

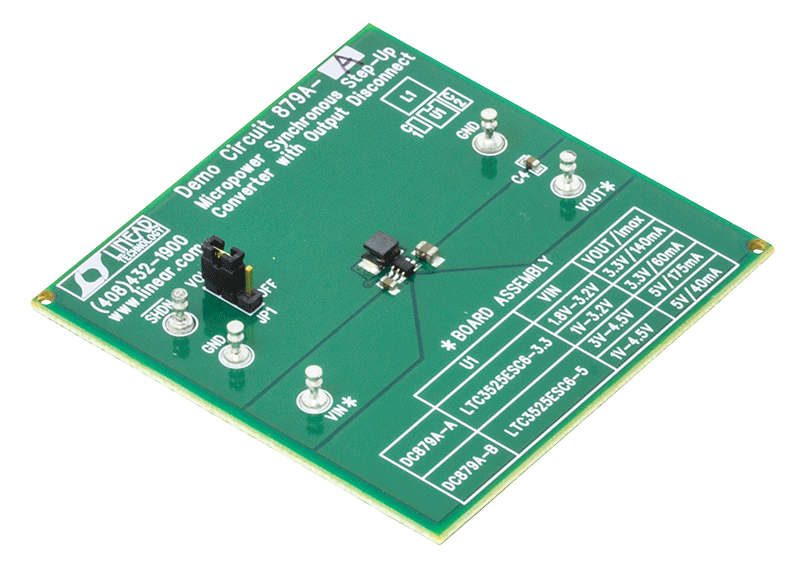

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3525-3
LTC3525-3.3
LTC3525-5
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3525DESC6-3.3#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3525DESC6-3.3#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3525DISC6-3.3#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3525DISC6-3.3#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| Wafer Fabrication Data | R415 Reliability Data |
