LTC3525

具输出断接功能的 400mA 微功率同步升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性

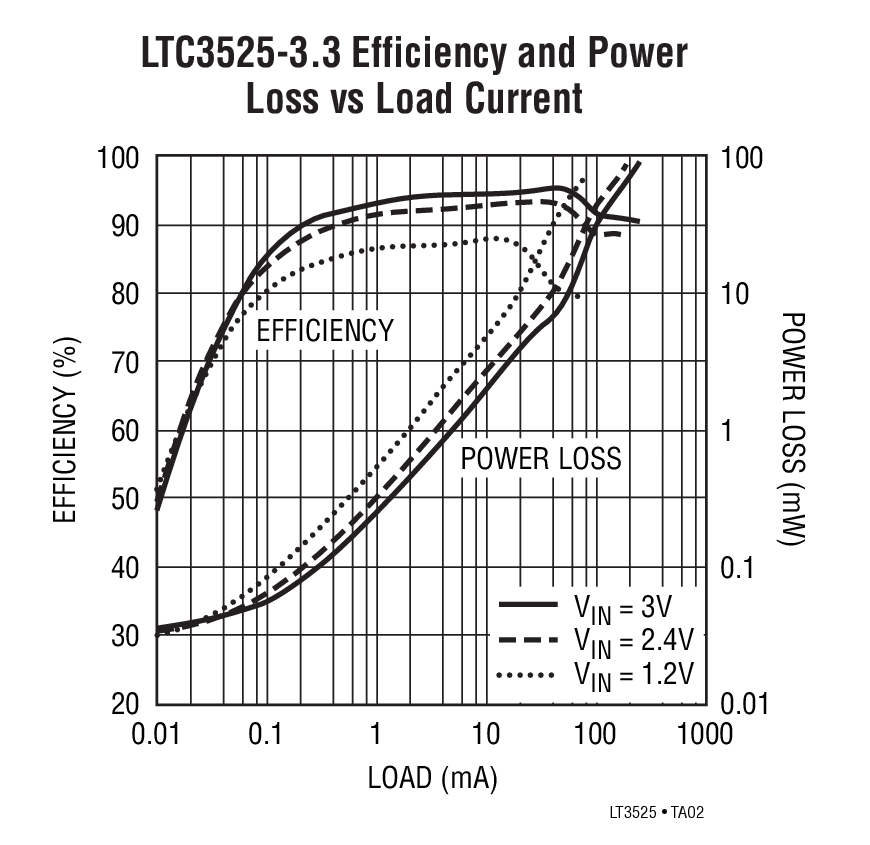

  • 效率高达 95%
  • 输出断接和浪涌电流限制
  • 固定输出电压:3V、3.3V 或 5V
  • 可从一个 1V 输入提供 65mA 输出 (在 3V)
  • 可从一个 1V 输入提供 60mA 输出 (在 3.3V),或从一个 1.8V 输入提供 140mA 输出 (在 3.3V)
  • 可从一个 3V 输入提供 175mA 输出 (在 5V)
  • 突发模式 (Burst Mode®) 操作:IQ = 7μA
  • 仅需三个外部组件
  • 可在 VIN > VOUT 的条件下运作
  • < 1μA 的停机电流
  • 抗振铃控制
  • 短路和过热保护
  • 非常扁平:高度仅 1mm

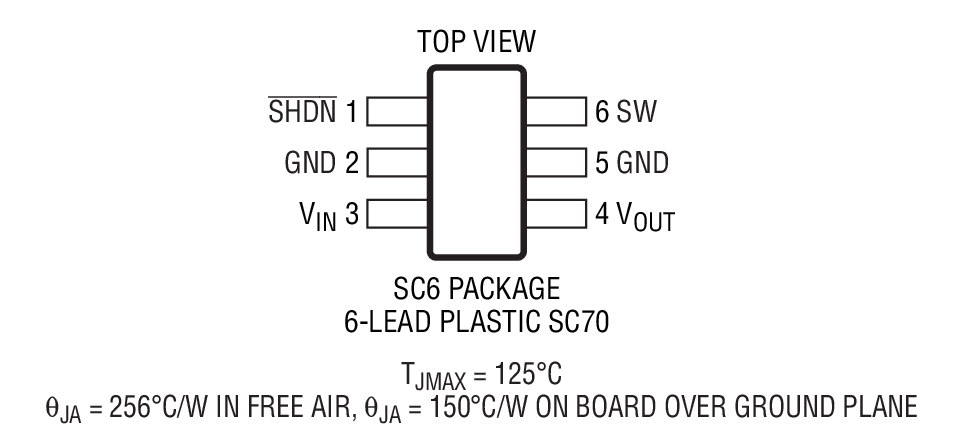

  • 纤巧型 6 引脚 SC70 封装



更多细节
show more Icon

LTC®3525-3 / LTC3525-3.3 / LTC3525-5 是具输出断接功能的高效率、同步升压型 DC/DC 转换器,能够在输入低至 0.85V 的条件下启动。这些器件为单节或双节碱性或锂离子电池应用中的充电泵提供了一种紧凑和高效的替代方案。只需使用三个小的外部组件。LTC3525 可提供 3V、3.3V 或 5V 固定输出电压。

该器件内置了一个 0.5Ω N 沟道 MOSFET 开关和一个 0.8Ω P 沟道同步整流器。峰值开关电流的可调范围为 150mA 至 400mA (取决于负载),因而提升了效率。静态电流超低 (仅 7μA),从而较大限度地延长了便携式应用中的电池使用寿命。

其他特点包括 <1μA 的停机电流、抗振铃控制和热停机。LTC3525 采用纤巧型 6 引脚 SC70 封装。

LTC3525 的选项列表
器件型号
输入启动电压 输出电压 在关断模式的 VOUT 状态
LTC3525-3 0.85V 3V 输出断接
LTC3525-3.3 0.85V 3.3V 输出断接
LTC3525-5 0.85V 5V 输出断接
 LTC3525D-3.3  0.85V  3.3V 穿透模式
LTC3525L-3   0.7V 3V  输出断接

应用

  • MP3 播放器
  • 便携式仪器
  • 血糖仪
  • 数码相机



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3525ESC6-3#TRMPBF
  • HTML
  • HTML
LTC3525ESC6-3#TRPBF
  • HTML
  • HTML
LTC3525ESC6-3.3#TRMPBF
  • HTML
  • HTML
LTC3525ESC6-3.3#TRPBF
  • HTML
  • HTML
LTC3525ESC6-5#TRMPBF
  • HTML
  • HTML
LTC3525ESC6-5#TRPBF
  • HTML
  • HTML
LTC3525ISC6-3#TRMPBF
  • HTML
  • HTML
LTC3525ISC6-3#TRPBF
  • HTML
  • HTML
LTC3525ISC6-3.3#TRMPBF
  • HTML
  • HTML
LTC3525ISC6-3.3#TRPBF
  • HTML
  • HTML
LTC3525ISC6-5#TRMPBF
  • HTML
  • HTML
LTC3525ISC6-5#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

DC879A-B

LTC3525-5演示板 | 微功耗同步升压转换器,1V至4.5VIN,5VOUT (175mA)

zoom

DC879A-B

LTC3525-5演示板 | 微功耗同步升压转换器,1V至4.5VIN,5VOUT (175mA)

LTC3525-5演示板 | 微功耗同步升压转换器,1V至4.5VIN,5VOUT (175mA)

产品详情

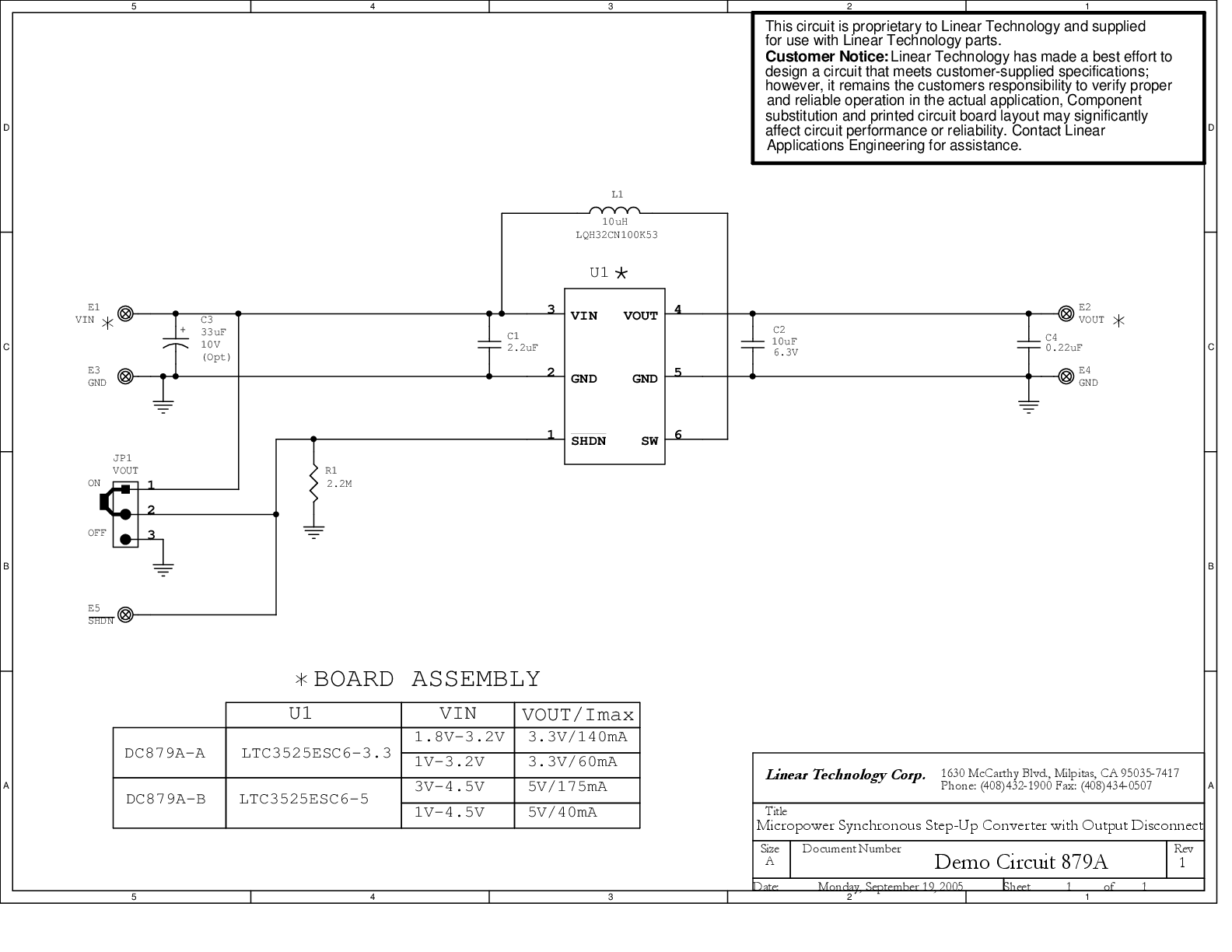

演示电路879是一款具有输出断接功能的微功耗同步升压转换器,内置LTC3525-3.3和LTC3525-5。LTC3525是一款高性能、仅突发工作模式、同步升压转换器。LTC3525可根据负载调整电感峰值和谷值,尽可能提高效率。该演示板提供两种装配版本:DC879A-A和DC879A-B。DC879A-A提供3.3V固定输出。DC879A-B提供5V固定输出。它们支持单节或双节碱性或锂离子应用,可提供紧凑的高效率解决方案。只需三个小型外部器件。

reference details image

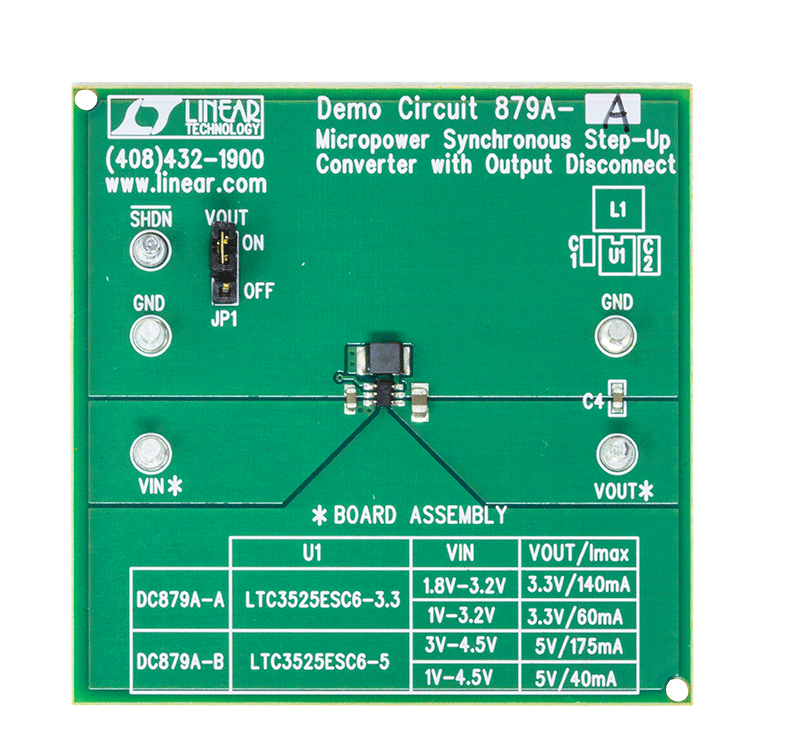

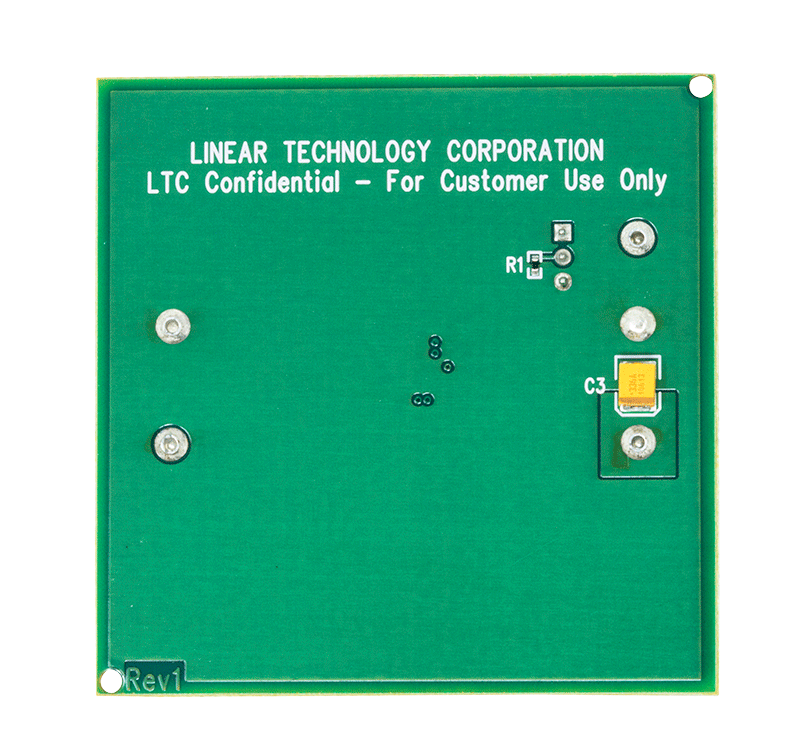

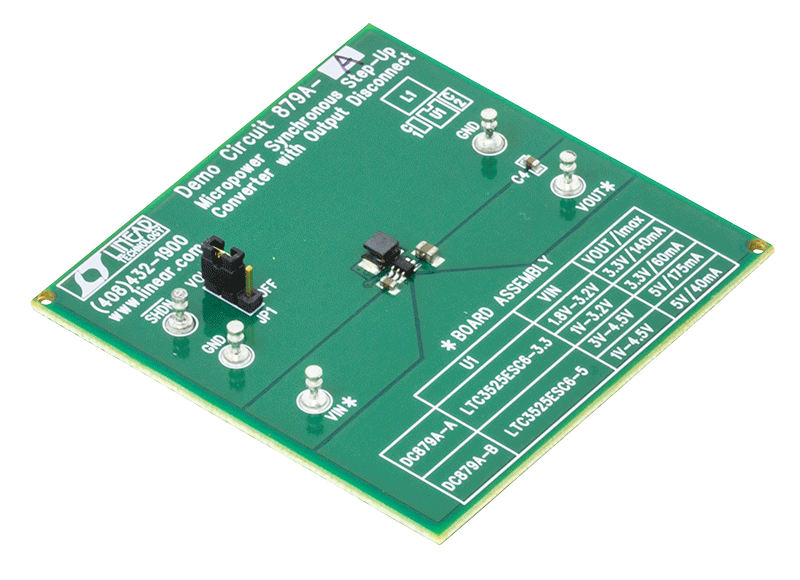

DC879A-A
