特性
- 三个高效率 DC/DC 转换器：
- 降压-升压 (VOUT：1.8V 至 5.25V，IOUT：1A)
- 双通道降压 (VOUT：0.6V 至 VIN，IOUT：600mA)
- 1.8V 至 5.5V 输入电压范围
- 可利用引脚来选择突发模式 (Burst Mode®) 操作
- 突发模式操作中的总静态电流为 30μA
- 独立的电源良好指示器输出
- 集成软起动功能
- 热保护和过流保护
- 停机模式的静态电流 <2μA
- 小外形 4mm x 4mm QFN 封装和耐热性能增强型 TSSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

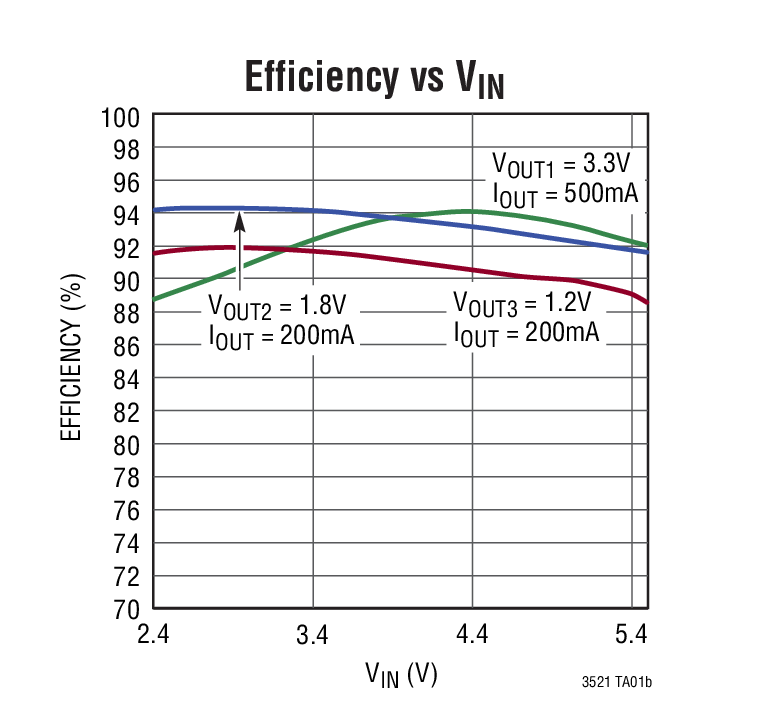

LTC®3521 集成了一个 1A 降压-升压型 DC/DC 转换器和双通道 600mA 同步降压型 DC/DC 转换器。1.1MHz 的开关频率较大限度地缩减了解决方案的占板面积，并保持了高效率。三个转换器均具有软起动和内部补偿功能，旨在尽可能地压缩解决方案的占板面积并简化设计过程。
降压型转换器是电流模式控制的，并利用一个内部同步整流器来改善效率。降压型转换器支持较大占空比操作以延长电池的使用寿命。如果 PWM 引脚保持于低电平，则在重负载时，降压型转换器将自动地从突发模式操作切换至 PWM 模式。当 PWM 引脚被保持于高电平时，降压型转换器将处于低噪声的 1.1MHz PWM 模式。
降压-升压型转换器提供了连续导通操作模式，旨在较大限度地提高效率，并实现噪声的较小化。在轻负载条件下，可使降压-升压型转换器执行突发模式操作，以改善效率并减小无负载待机电流。
LTC3521 在几乎所有的转换器上均提供了电流 <2μA 的停机模式、过热停机和电流限制保护功能。LTC3521 采用 24 引脚 0.75mm x 4mm x 4mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装。
应用
- 条形码阅读器
- 医疗仪器
- 手持终端
- PDA、手持式 PC
- GPS 接收器
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3521
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
193.00K
可靠性数据
1
25.65 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3521EFE#PBF |

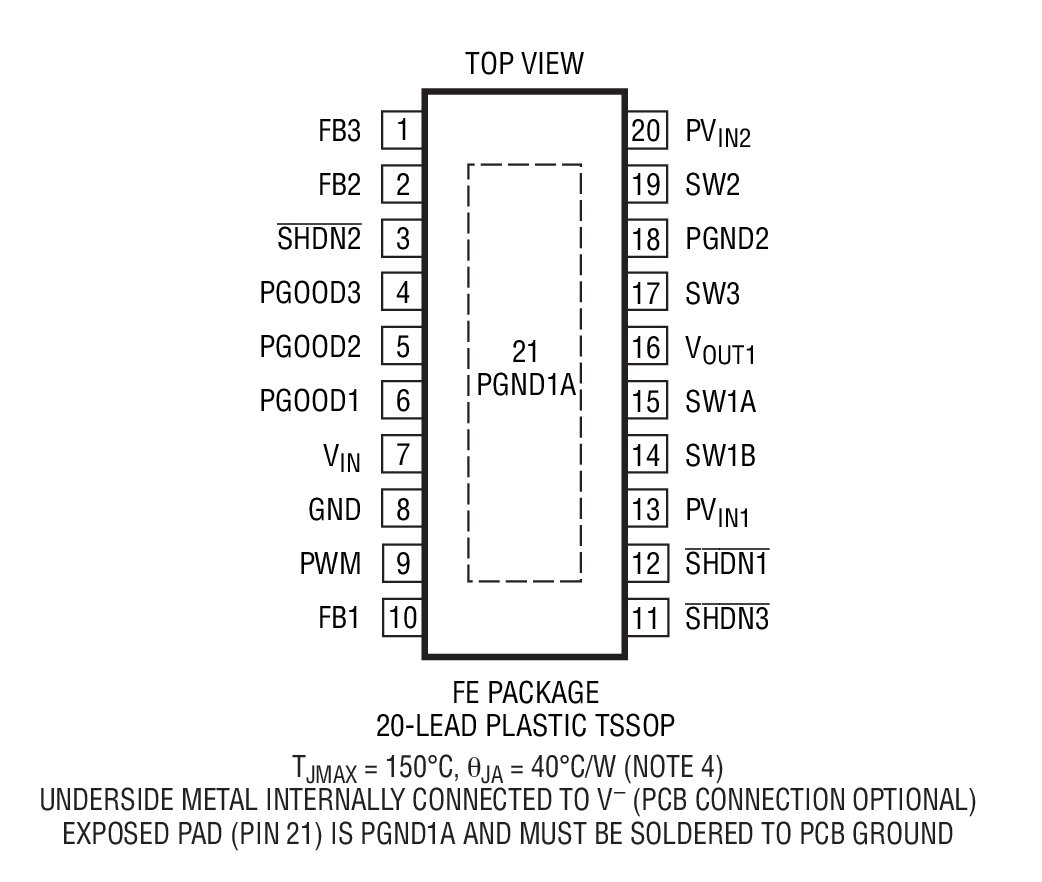

20-Lead TSSOP w/ EP
|
|
|
| LTC3521EFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|
| LTC3521EUF#PBF |

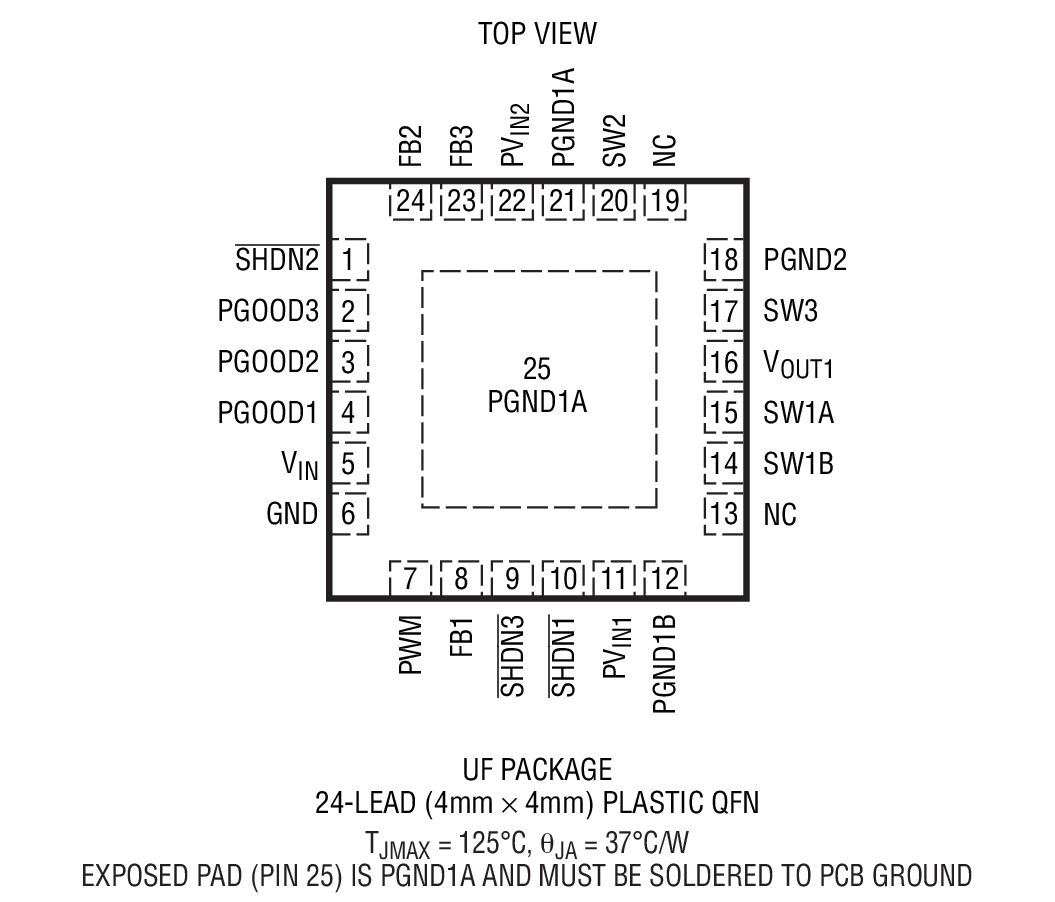

24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3521EUF#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3521IFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LTC3521IFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|
| LTC3521IUF#PBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3521IUF#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LTC3521EFE#PBF
- 引脚/封装图-中文版
-
20-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3521EFE#TRPBF
- 引脚/封装图-中文版
-
20-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3521EUF#PBF
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3521EUF#TRPBF
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3521IFE#PBF
- 引脚/封装图-中文版
-
20-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3521IFE#TRPBF
- 引脚/封装图-中文版
-
20-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3521IUF#PBF
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3521IUF#TRPBF
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3521EFE#PBF
量产
LTC3521EFE#TRPBF
量产
LTC3521IFE#PBF
量产
LTC3521IFE#TRPBF
量产
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3521EUF#PBF
量产
LTC3521EUF#TRPBF
量产
LTC3521IUF#PBF
量产
LTC3521IUF#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3521EFE#PBF
量产
LTC3521EFE#TRPBF
量产
LTC3521IFE#PBF
量产
LTC3521IFE#TRPBF
量产
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3521EUF#PBF
量产
LTC3521EUF#TRPBF
量产
LTC3521IUF#PBF
量产
LTC3521IUF#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC1389A
LTC3521EUF演示板 | 降压-升压+双降压，2.4V ≤ VIN ≤ 5V，VOUT1 = 3.3V (0.8A)，VOUT2 = 1.2V (0.6A)，VOUT3 = 1.8V (0.6A)
产品详情

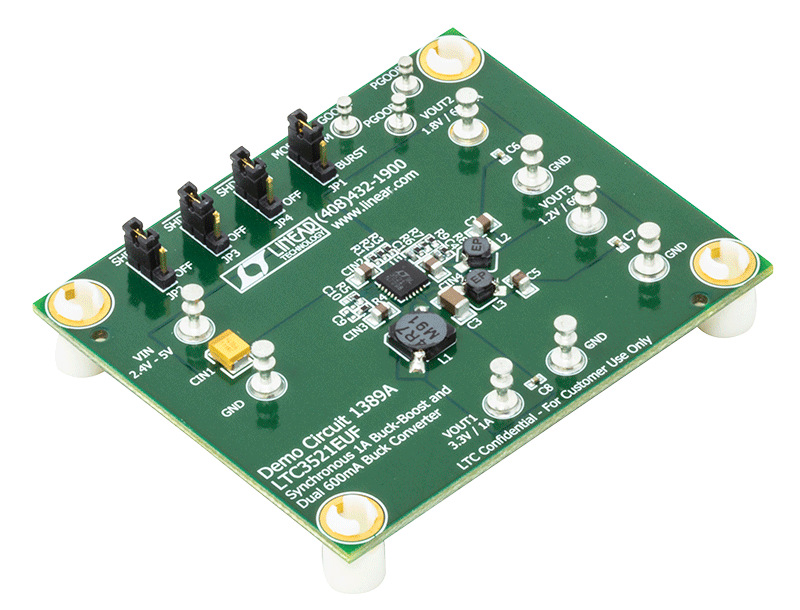

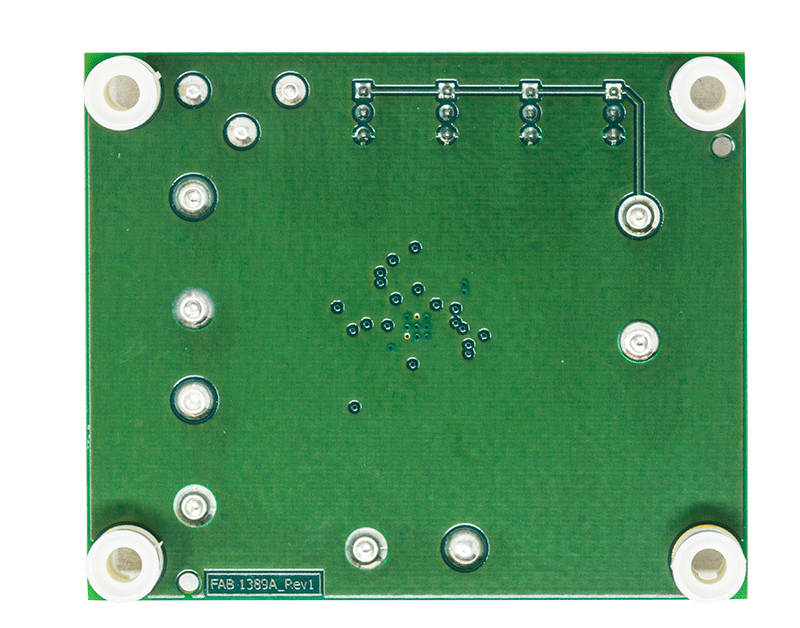

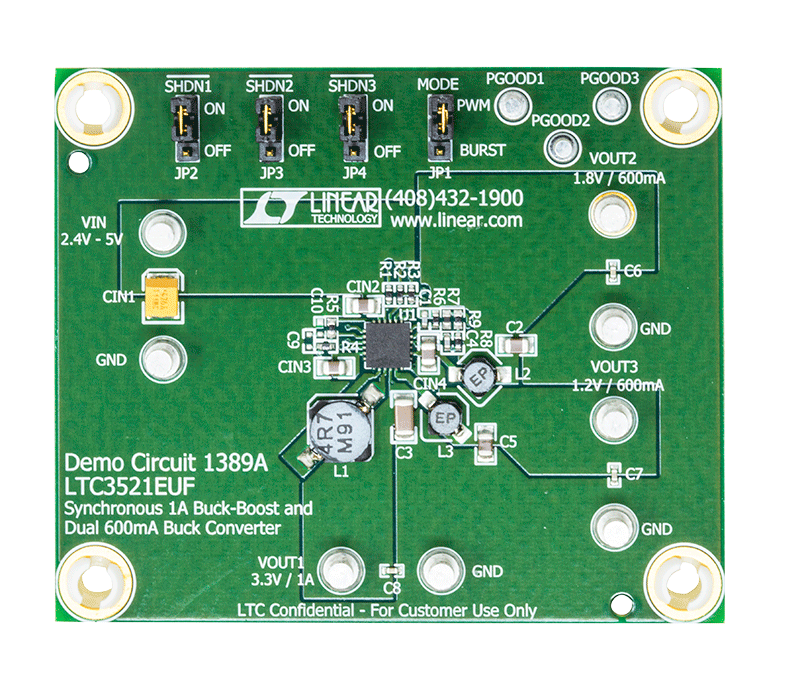

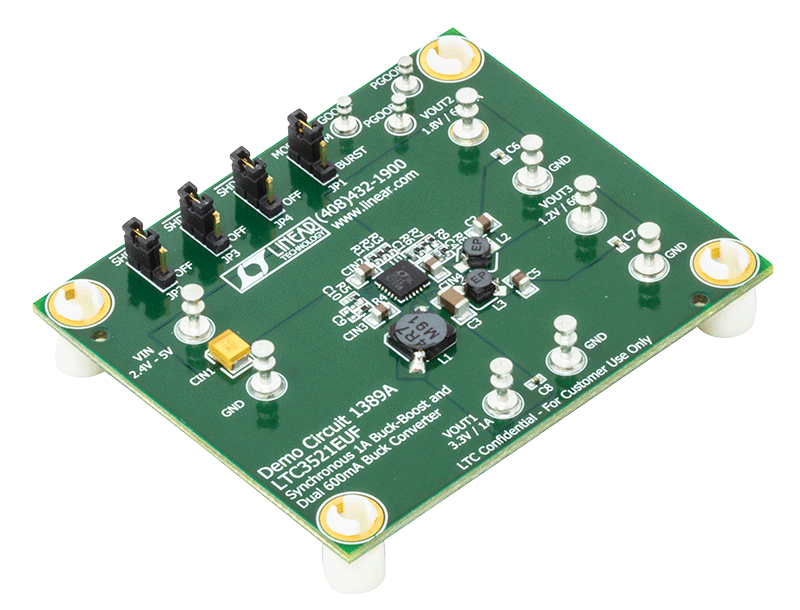

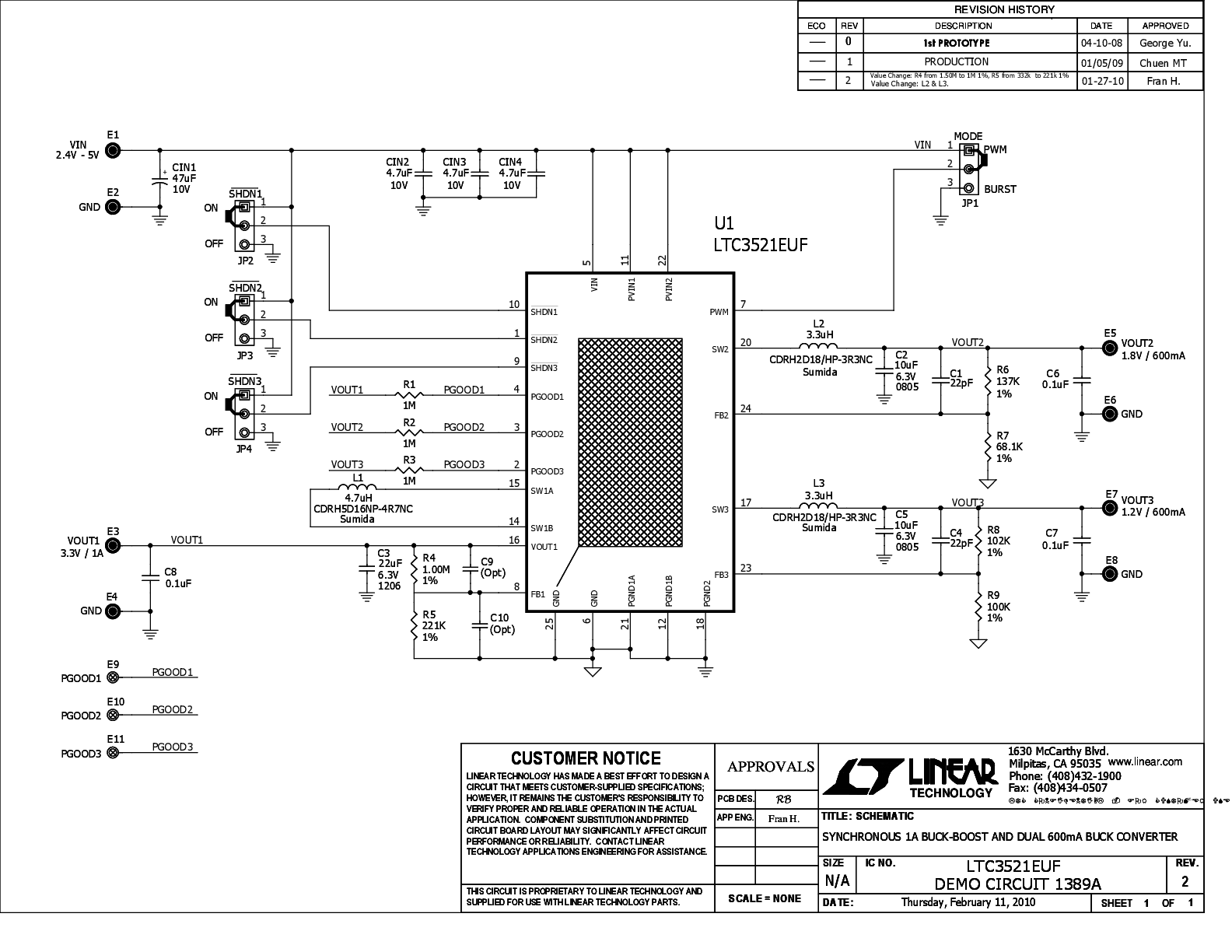

演示电路1389A是一款高效率三路输出DC/DC电源，内置LTC3521。该IC包含具有1A开关额定值的4开关同步降压-升压DC/DC转换器和两个同步600mA降压转换器。该演示板接受2.4V至5V的输入电压，为降压-升压转换器提供3.3V (800mA)的固定输出电压且为降压转换器提供1.2V和1.8V (600mA)电压。
