概览
优势和特点
- 可从单个输入电压提供高效率的三路降压输出
- 1A 同步降压型稳压器提供了主降压输出，并负责为两个 300mA VLDO™ 线性稳压器供电
- 输出电压低至 400mV (VLDO 输出)
- 电源良好输出
- 输入电压范围：2.7V 至 5.5V
- 用于每个电源的独立使能引脚
- 在全部输出均被使能的情况下实现了很低的 (典型值为 140μA) 无负载静态电流
- 恒定频率电流模式操作
- 2.25MHz 开关频率允许采用小电感器
- 可选用的自动突发模式 (Burst Mode®) 操作能够在轻负载条件下实现高效率
- ±1.5% 基准准确度
- 过热保护
- 耐热增强型 4mm x 3mm 14 引脚 DFN 封装
产品详情
LTC®3446 集成了一个同步降压型 DC/DC 转换器和两个非常低压差 (VLDO) 线性稳压器，以从单个输入电压提供多达三种降压输出电压。其输入电压范围非常适合于锂离子电池供电型应用，以及从 5V 或 3.3V 电源轨来为低电压逻辑电路供电。输出电压范围向下扩展至 0.4V (用于 VLDO 稳压器) 和 0.8V (用于降压型转换器)。
1A 同步降压型转换器以高效率 (通常为 85%) 提供了主输出。两个 300mA VLDO 稳压器能够把主输出作为工作电源，以提供两个额外的较低电压输出。一个内置的电源监视器用于提供电源良好指示。
降压型转换器的开关频率为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。恒定频率电流模式操作产生了受控的输出频谱，并实现了快速瞬态响应。一个模式选择引脚负责使能自动突发模式操作 (以在轻负载条件下提升效率) 或者禁止自动突发模式操作 (以在非常轻的负载条件下实现低噪声操作)。两个 VLDO 稳压器可在采用小至 1μF 的陶瓷输出电容器时实现稳定。
应用
- 低功率手持式设备
- 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC 和 CPU 的低电压和多电压电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R415 Reliability Data3/23/2018
-

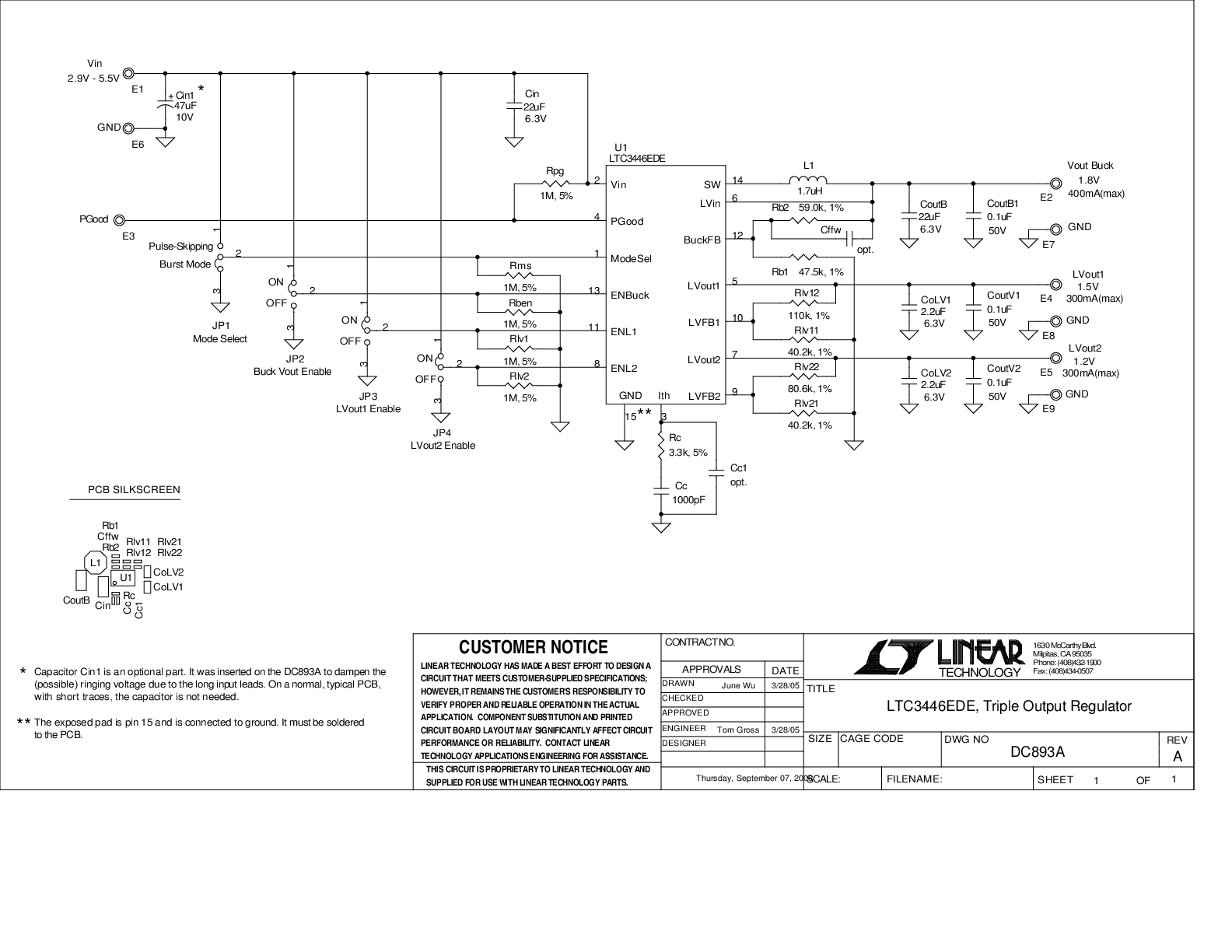

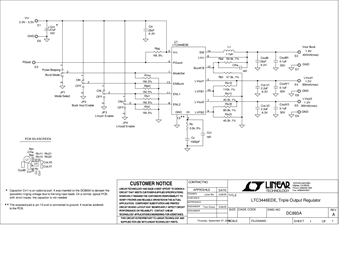

DC893A - Demo Manual9/24/2009
-
DN419 - 一颗 IC 芯片从单节锂离子电池产生三个低于 2V 的电源轨11/8/2007
工具及仿真模型
LTspice中提供以下器件型号：
LTC3446
配套产品推荐
LTC3446 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3446EDE#PBF | 材料声明 | 质量和可靠性 | 14-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3446EDE#TRPBF | 材料声明 | 质量和可靠性 | 14-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3446IDE#PBF | 材料声明 | 质量和可靠性 | 14-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3446IDE#TRPBF | 材料声明 | 质量和可靠性 | 14-Lead DFN (4mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
