LTC3445

量产

采用 4mm x 4mm QFN 封装并具有两个 LDO 的 I2C 可控制型降压稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

降压型稳压器
  • 高效率：达 93%
  • 600mA 输出电流 (VCC1 = 3V, VOUT = 1.3V)
  • 可编程输出电压：0.85V 至 1.55V
  • 2.5V 至 5.5V 输入电压范围
  • 1.5MHz 恒定频率或扩展频谱选项
  • 软启动
LDO
  • 两个 LDO 稳压器：0.3V 压差 (在 50mA)
PowerPath 控制器
  • 可动态地调节 VCC BATT
I2C
  • 标准模式 (100kHz) 或快速模式 (400kHz)
  • 24 引脚 (4mm x 4mm) QFN 封装

LTC®3445 包含一个高效率、单片、同步电流模式降压型稳压器、两个 LDO 稳压器、一个电源通路 (PowerPathTM) 控制器和一个 I2CTM 接口。

降压型稳压器具有一个 0.85V 至 1.55V 的 6 位可编程输出范围。而且，该降压型稳压器采用一个恒定 (1.5MHz) 或一个扩展频谱开关频率。采用扩展频谱选项时，可提供一个较低噪声稳定输出，并在输入端上实现低噪声。此外，稳定输出电压转换速率可通过 I2C 接口进行设置。

LTC3445 内置两个 LDO 稳压器。该稳压器的输出电压可利用电阻器从外部设置。每个 LDO 能够提供高达 50mA 电流。

LTC3445 包含用于自动备份电池选择的控制电路 (PowerPath)。VBACKUP 通常是一个硬币型电池。

工作期间的典型电源电流仅为 360μA，并在停机模式中降至 27μA。 2.5V 至 5.5V 输入电压范围使得 LTC3445 非常适合单节锂离子电池供电型应用。自动突发模式 (Burst Mode®) 操作可提高轻负载时的效率，从而进一步延长电池使用寿命。

Protected by U.S. Patents, including 5481178, 6580258, 6304066, 6127815, 6498466, 6611131, Spread Spectrum patent pending.

应用

  • Intel 的微处理器电源 (PXA27X)
  • 便携式仪器
LTC3445
采用 4mm x 4mm QFN 封装并具有两个 LDO 的 I2C 可控制型降压稳压器
Efficiency and Power Loss vs Load Current, VCC1 = 3.6V Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电平转换器和缓冲区 1
LTC4311
量产 低电压 I2C/SMBus 加速器
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
模数转换器(ADC) 1
LTC2991
推荐用于新设计 8 通道 I2C 电压、电流和温度监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC698A

LTC3445EUF Demo Board | I2C-Controllable Buck Plus Dual LDO & PowerPath, 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 0.85 to 1.55 @ 0.6A, VOUT2 = 1.3V @ 50mA, VOUT3 = 1.1V @ 50mA

立即购买 更多内容

产品详情

Demonstration Circuit 698 is an I2C-controlled high efficiency 600mA synchronous current mode buck regulator and two 50mA linear regulators featuring the LTC3445. The LTC3445 also features backup/main battery power path selection. The input voltage range is 2.5V to 5.5V. The buck regulator has a programmable output range of 0.85V to 1.55V and the two LDOs provide 1.3V@50mA and 1.1V@ 50mA.
DC698A
LTC3445EUF Demo Board | I2C-Controllable Buck Plus Dual LDO & PowerPath, 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 0.85 to 1.55 @ 0.6A, VOUT2 = 1.3V @ 50mA, VOUT3 = 1.1V @ 50mA

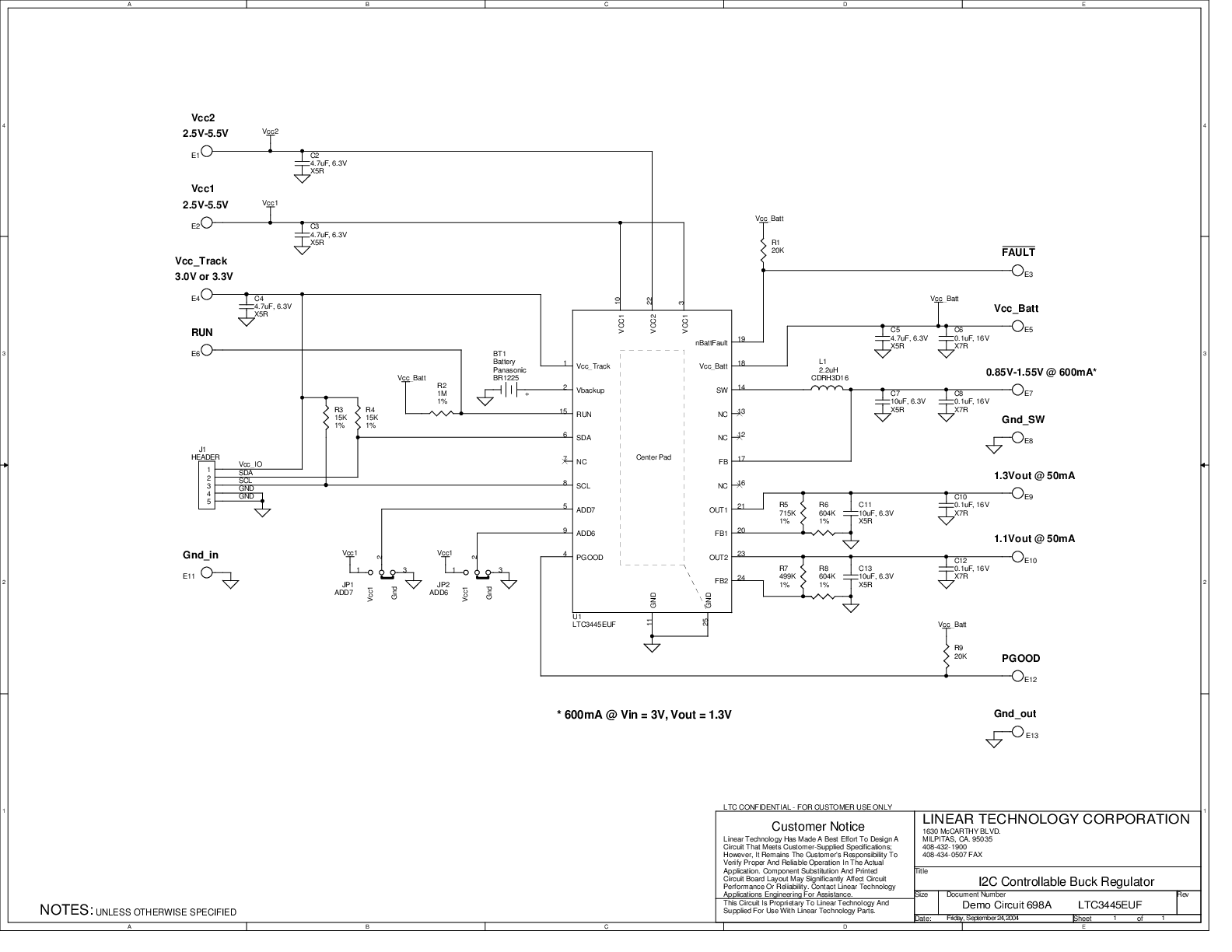

DC698A - Schematic
