概览

优势和特点

  • 效率高达 96%
  • 真正的输出负载断接
  • 涌入电流限制和内部软起动
  • 低压启动:0.85V
  • IQ ~ 20uA 的自动突发模式 (Burst Mode®) 操作
  • 在轻负载时连续开关 (LTC3429B)
  • 内部同步整流器
  • 电流模式控制和内部补偿
  • 短路保护
  • 500kHz 固定频率开关操作
  • 输入范围:0.5V 至 4.4V
  • 输出范围:2.5V 至 4.3V (采用肖特基二极管时可高至 5V)
  • 停机电流:<1uA
  • 抗振铃控制最大限度地减少了 EMI
  • 纤巧型外部组件
  • 扁平 (高度仅 1mm) 的 SOT-23 封装

产品详情

LTC®3429 是一款高效、同步、固定频率、升压型 DC/DC 转换器,它采用 6 引脚扁平 ThinSOT 封装,并具有真正的输出负载断接、涌入电流限制和软起动功能。该器件能够提供 100mA (由单节 AA 电池) 或者 250mA (由两节 AA 电池) 电流以及一个 3.3V 输出。

500kHz 的开关频率允许采用纤巧而扁平的电感器和陶瓷电容器,从而最大限度地减小了整体解决方案的占板面积。电流模式 PWM 控制和内部补偿的运用减少了外部组件的数目,由此节省了珍贵的电路板面积资源。在轻负载条件下,LTC3429 自动切换至节能的突发模式操作。抗振铃控制电路通过在不连续工作模式中对电感器进行阻尼而使 EMI 问题得以缓解。

该器件还具有 1uA 以下的低停机电流。真正的输出断接功能使得输出能够在停机模式中被完全放电。另外,它还可在启动期间对涌入电流加以限制,从而最大限度地减小了输入电源所承受的浪涌电流。




应用

  • MP3 播放机
  • 数码相机
  • LCD 偏置电源
  • 掌上型仪表
  • 无线手机
  • GPS 接收机

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

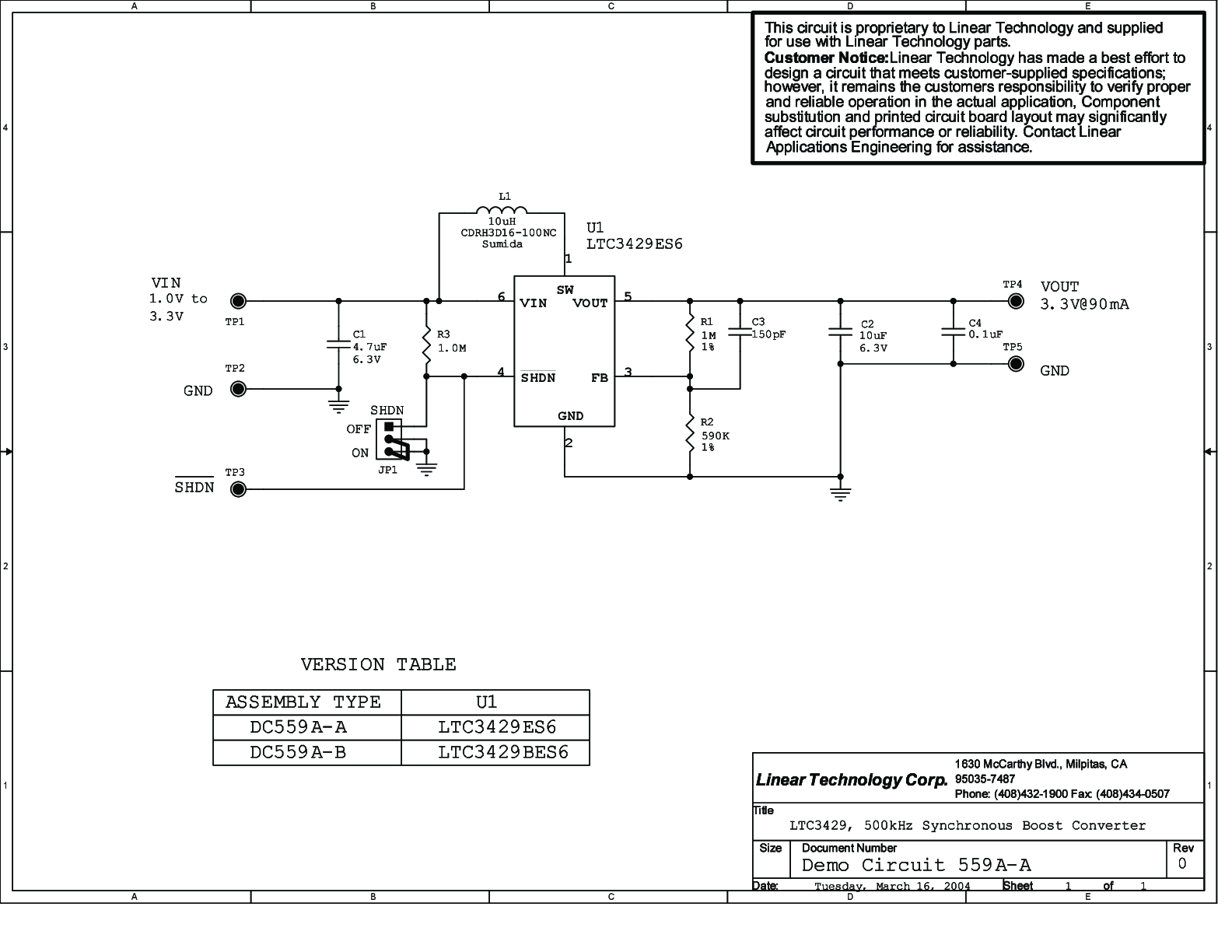

评估套件 (2)
