概览
优势和特点

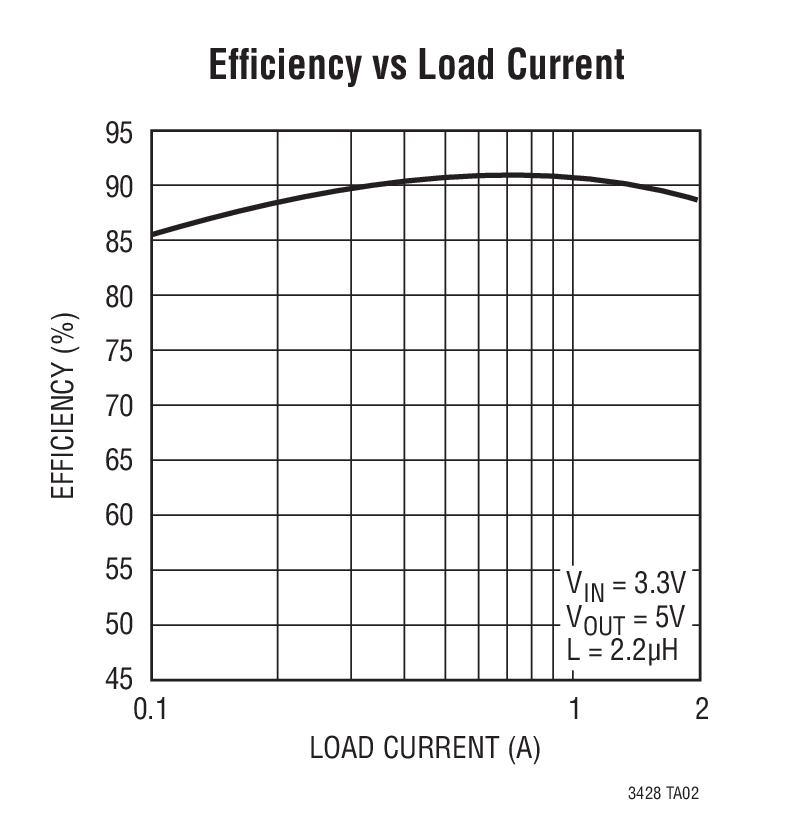

- 高效率：达 92%
- 两相控制减小了输出电压纹波

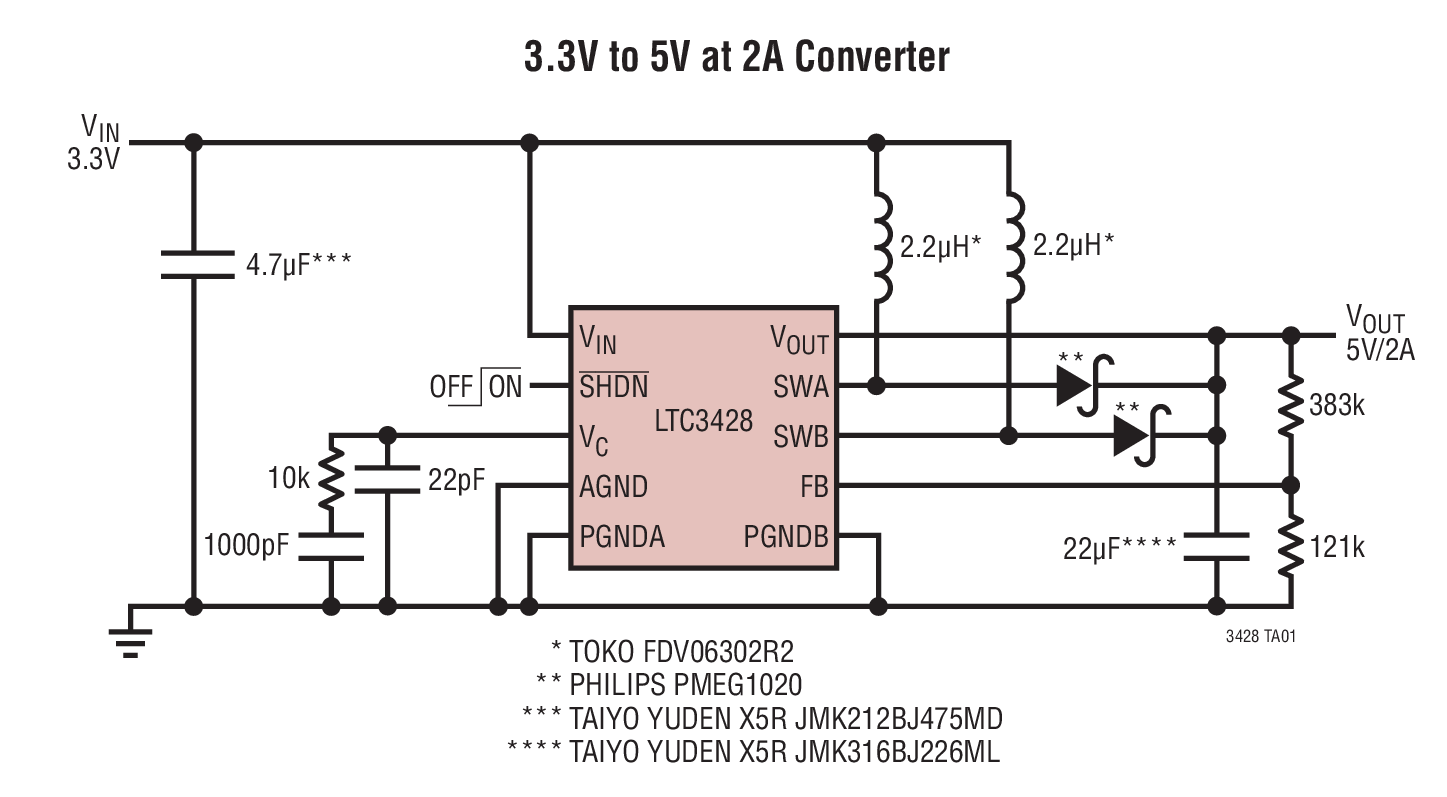

- 从 3.3V 输入获得 5V/2A 输出
- 从 1.8V 输入获得 3.3V/1.5A 输出
- 1.6V 至 5.25V 可调输出电压
- 1.6V 至 4.5V 输入范围
- 内部软启动操作
- 低停机电流：<1µA
- 采用小巧的表面安装型组件

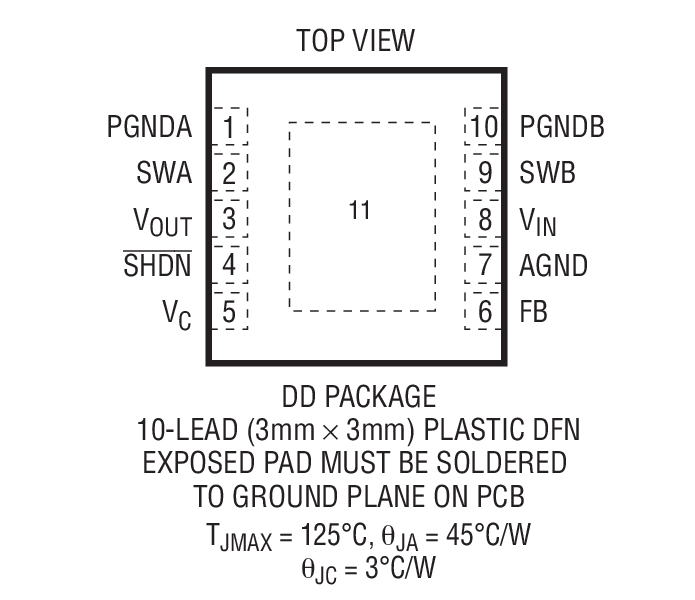

- 10 引脚 3mm × 3mm DFN 封装
产品详情
LTC3428是一款双相、电流模式升压型转换器，可从3.3V输入提供5V/2A输出。两个93mΩ、2A N沟道MOSFET开关使LTC3428能够从低至1.6V的输入电压提供高效率。
1MHz开关频率和双相设计尽可能减小了外部组件的数量和尺寸。双相操作显著降低了峰值电感电流和电容纹波电流，使有效开关频率提升了一倍，且尽可能减小了电感和电容尺寸。外部补偿能够针对特定应用来优化反馈环路响应。
其它功能包括：可将电源电流将至1µA以下的低电平有效关断引脚、内部软启动、抗振铃控制和热关断。LTC3428采用薄型(0.75mm) 10引脚(3mm × 3mm) DFN封装。
应用
- 网络设备
- 手持式仪器仪表
- 数码相机
- 分布式电源
- 本机3.3V至5V转换
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

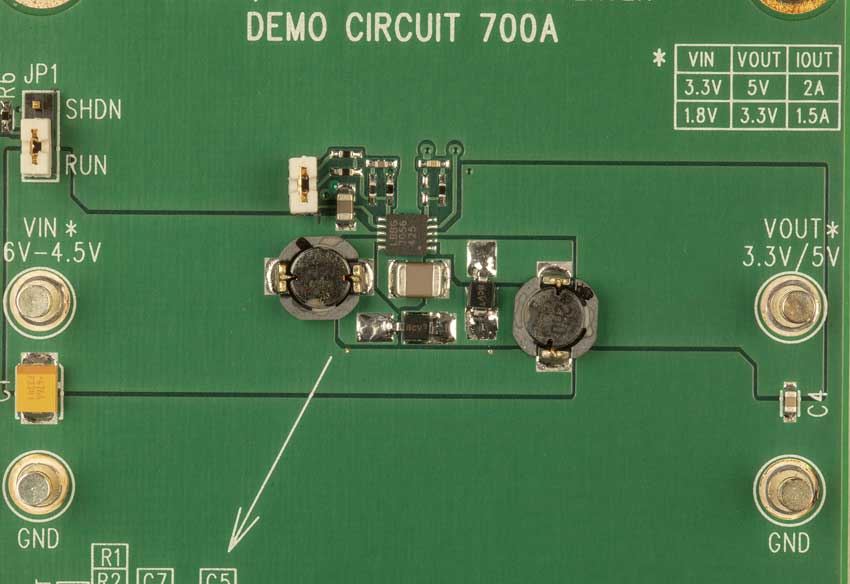

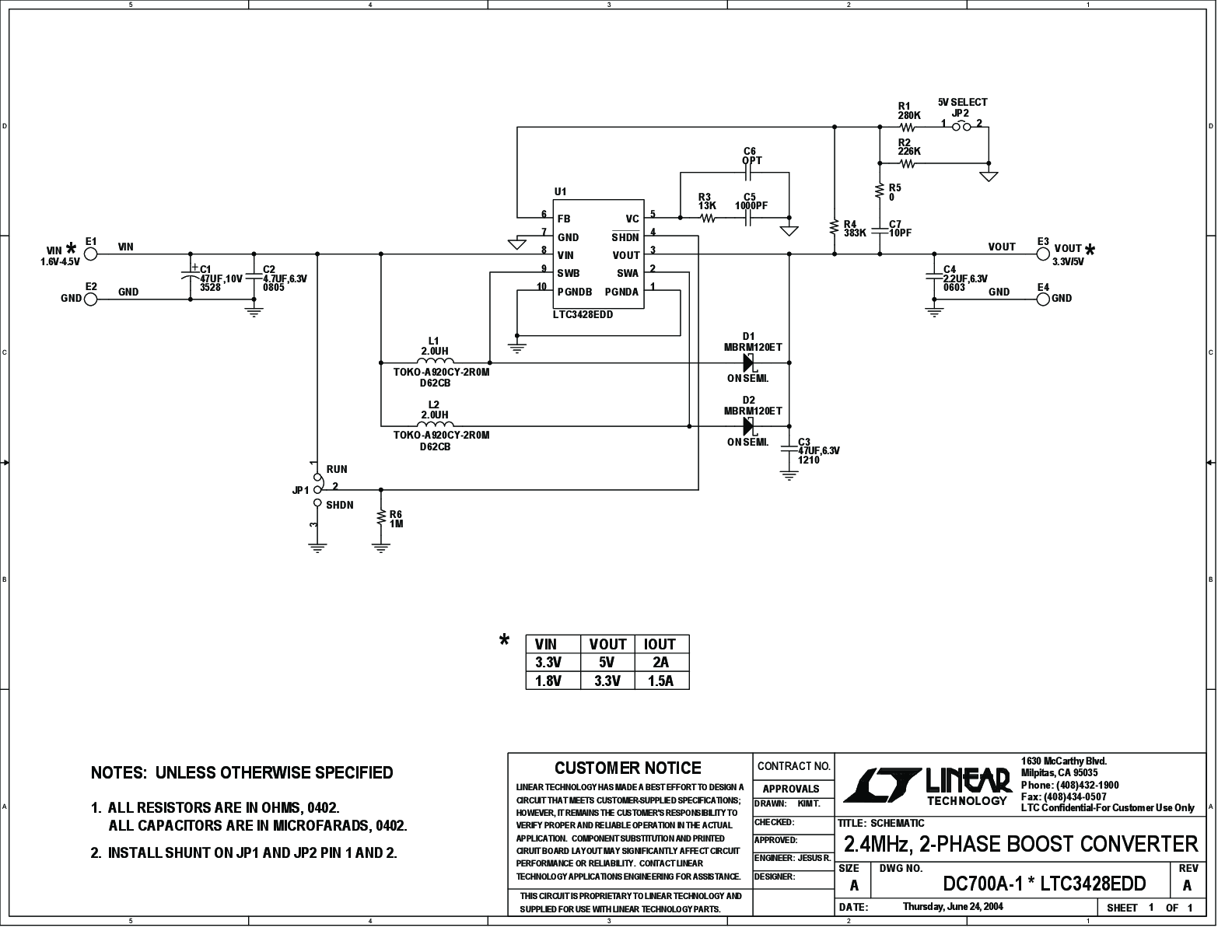

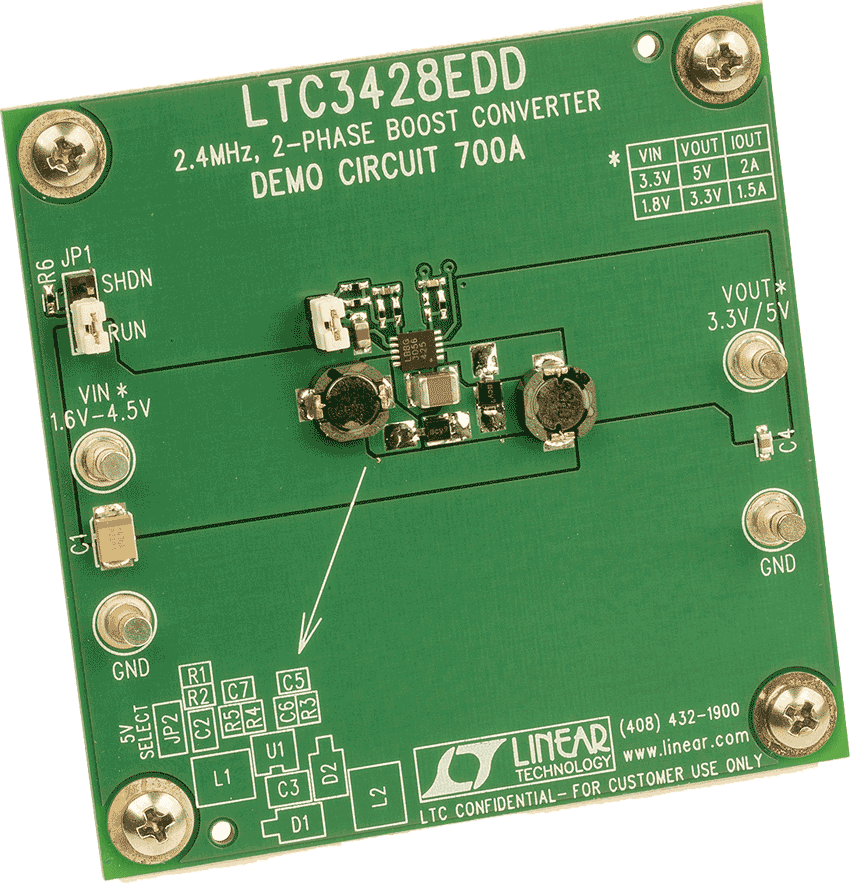

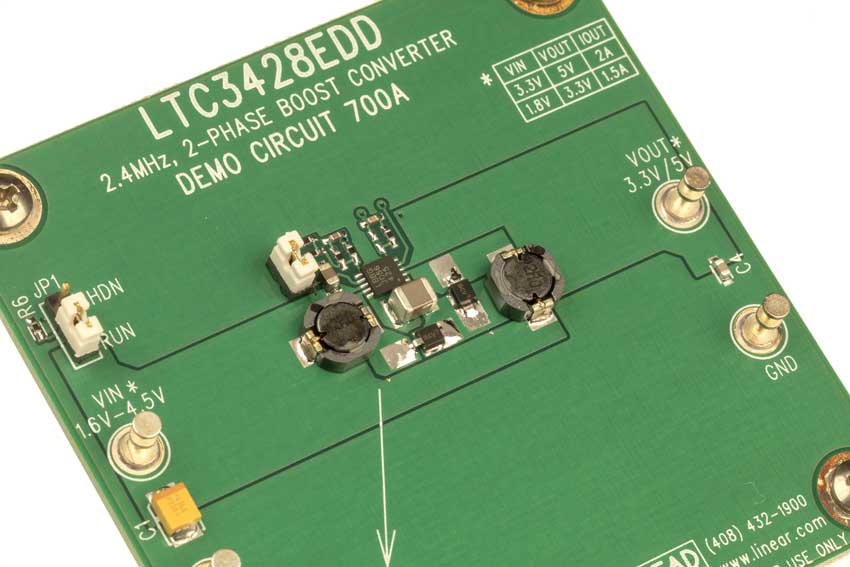

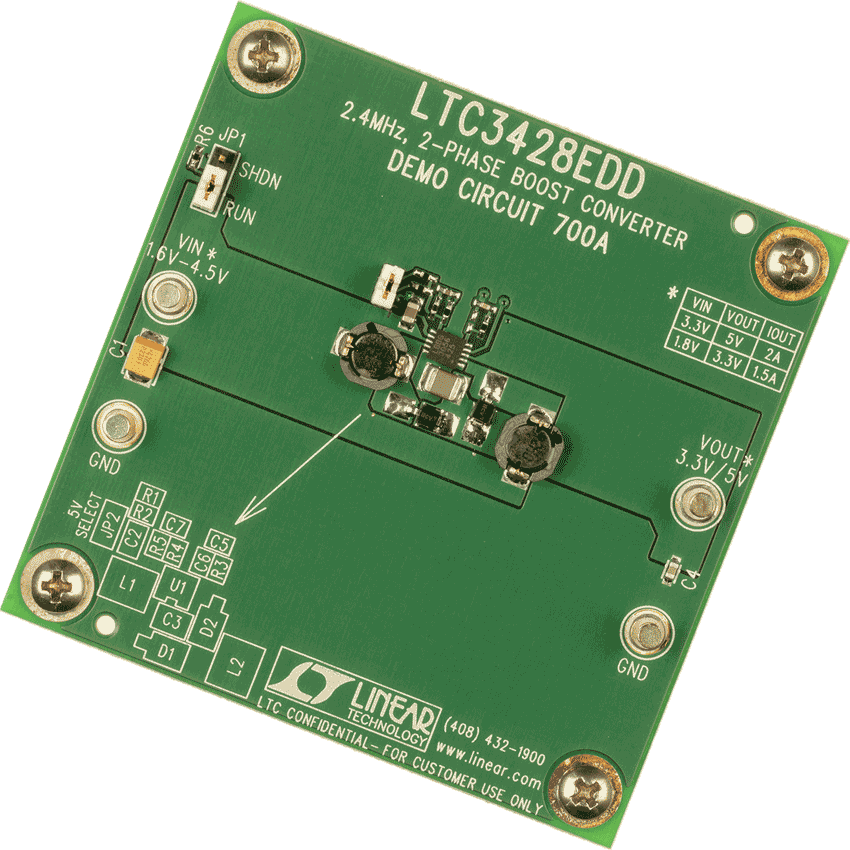

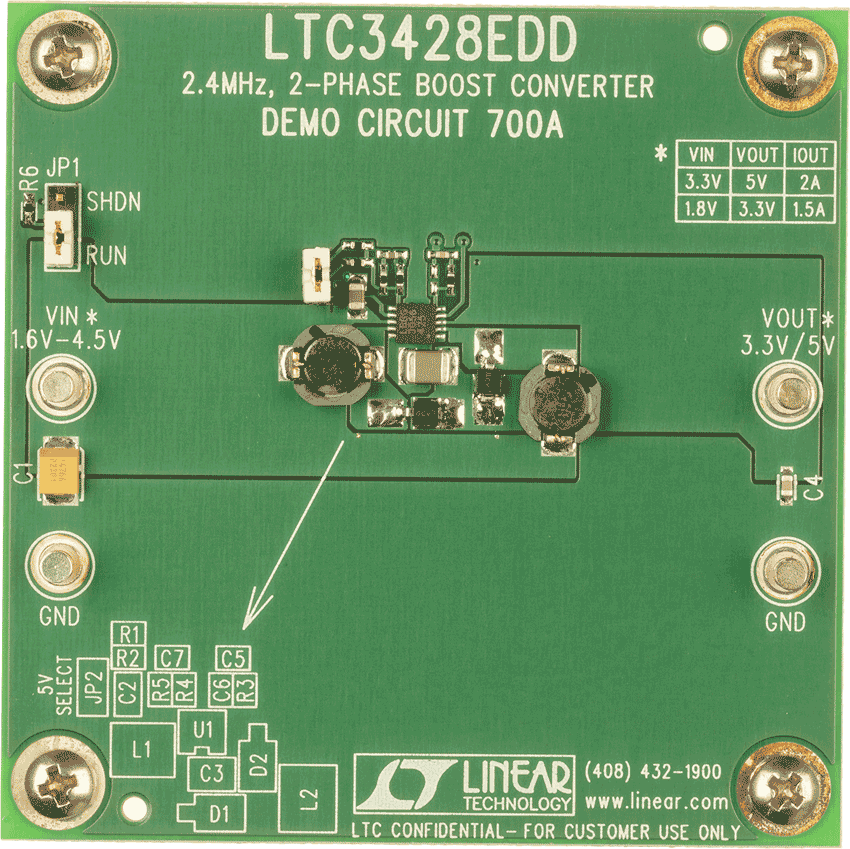

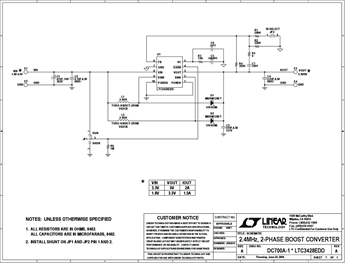

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3428
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3428EDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3428EDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
