概览

优势和特点

  • 高效率:达 96%
  • 在 VIN = 3V 时输出电流为 300mA
  • 380mA 最小峰值开关电流
  • 2.5V 至 5.5V 输入电压范围
  • 2.25MHz 恒定频率操作
  • 无需肖特基二极管
  • 低压差操作:100% 占空比
  • 可在采用陶瓷电容器时保持稳定
  • 0.8V 基准可提供低输出电压
  • 停机模式吸收 < 1μA 的电源电流
  • ±2% 输出电压准确度
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 过热保护
  • 采用外形扁平的 SC70 封装

产品详情

LTC®3410B 是一款高效率、单片式、同步降压型稳压器,其采用了一种恒定频率、电流模式架构。该器件可提供可调和固定输出电压版本。操作期间的电源电流仅为 200μA,并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3410B 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作,从而可延长便携式系统中的电池使用寿命。PWM 脉冲跳跃模式操作可提供非常低的输出纹波电压,适合对噪声敏感的应用。

开关频率在内部设定为 2.25MHz,因而允许使用小的表面贴装型电感器和电容器。LTC3410B 专为很好地配合陶瓷输出电容器工作而特别设计,可实现非常低的输出电压纹波和小的 PCB 引脚占位。

内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。利用 0.8V 反馈基准电压可容易地支持低输出电压。LTC3410B 采用外形扁平的纤巧型 SC70 封装。


VOUT 突发模式
LTC3410 可调低至 0.8V
LTC3410B 可调低至 0.8V 没有
LTC3410-1.875 固定 1.875V

应用

  • 蜂窝电话
  • 个人信息设备
  • 无线和 DSL 调制解调器
  • 数码相机
  • MP3 播放机
  • 便携式仪器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

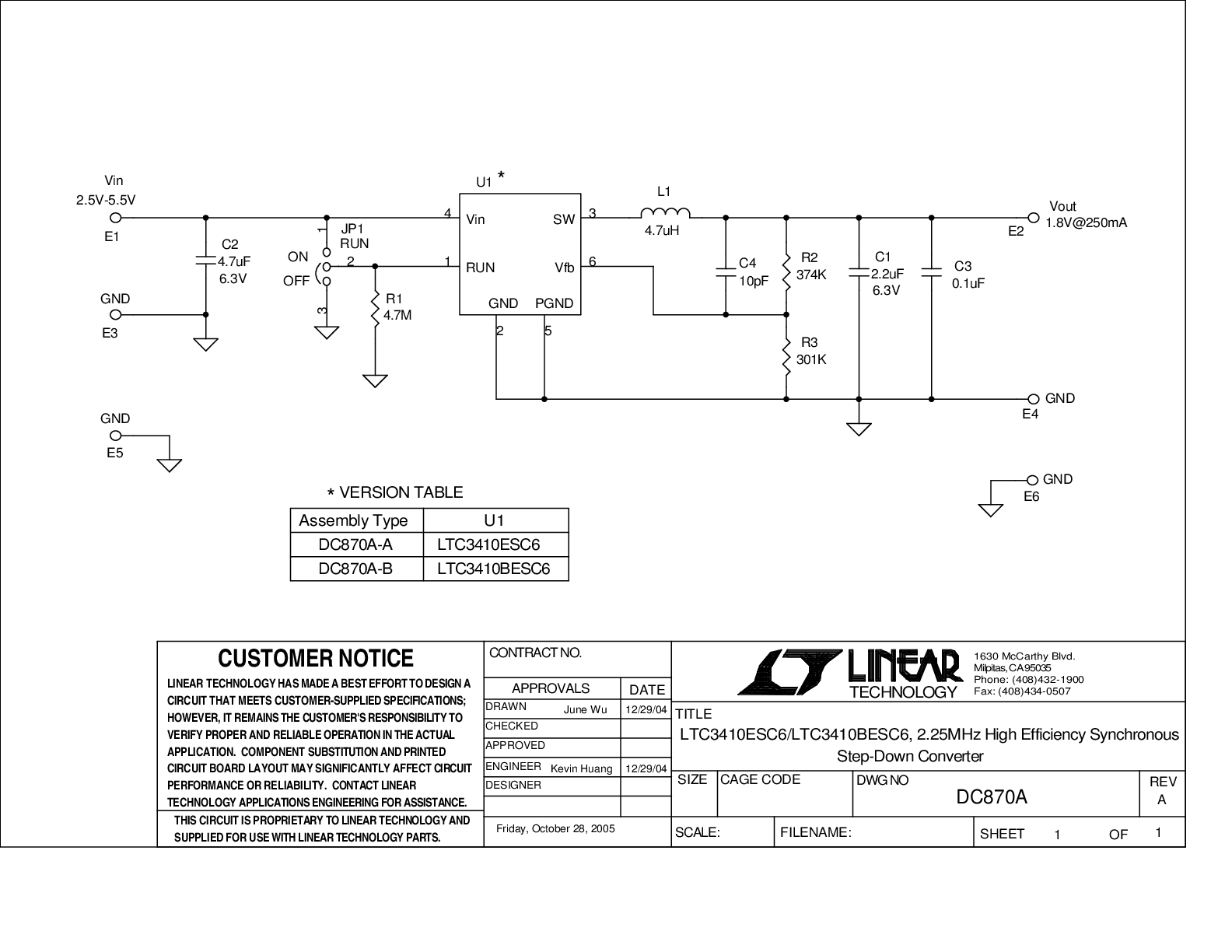

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3410
LTC3410-1
LTC3410-1.2
LTC3410-1.65
LTC3410-1.875
LTC3410B
LTC3410B-1
LTC3410B-1.2
LTC3410B-1.875

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3410
LTC3410-1.875
LTC3410B
