概览
优势和特点
- 高效率：达 96%
- 低纹波 (20mVP-P) 突发模式 (Burst Mode®) 操作：IQ 为 26μA
- 低输出电压纹波
- 在 VIN = 3V 时输出电流为 300mA
- 380mA 最小峰值开关电流
- 2.5V 至 5.5V 输入电压范围
- 2.25MHz 恒定频率操作
- 无需肖特基二极管
- 低压差操作：100% 占空比
- 可在采用陶瓷电容器时保持稳定
- 0.8V 基准可提供低输出电压
- 停机模式吸收 < 1μA 的电源电流
- ±2% 输出电压准确度
- 电流模式操作用于实现卓越的电压和负载瞬态响应
- 过热保护
- 采用外形扁平的 SC70 封装
产品详情
LTC®3410 是一款高效率、单片式、同步降压型稳压器，其采用了一种恒定频率、电流模式架构。该器件可提供可调以及固定输出电压版本。操作期间的电源电流仅为 26μA，并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3410 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作，从而可延长便携式系统中的电池使用寿命。
开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。LTC3410 专为很好地配合陶瓷输出电容器工作而特别设计，可实现非常低的输出电压纹波和小的 PCB 引脚占位。
内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。利用 0.8V 反馈基准电压可容易地支持低输出电压。LTC3410 采用外形扁平的纤巧型 SC70 封装。
| VOUT | 突发模式 | |
| LTC3410 | 可调低至 0.8V | 有 |
| LTC3410B | 可调低至 0.8V | 没有 |
| LTC3410-1.875 | 固定 1.875V | 有 |
应用
- 蜂窝电话
- 无线和 DSL 调制解调器
- 数码相机
- MP3 播放机
- 便携式仪器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

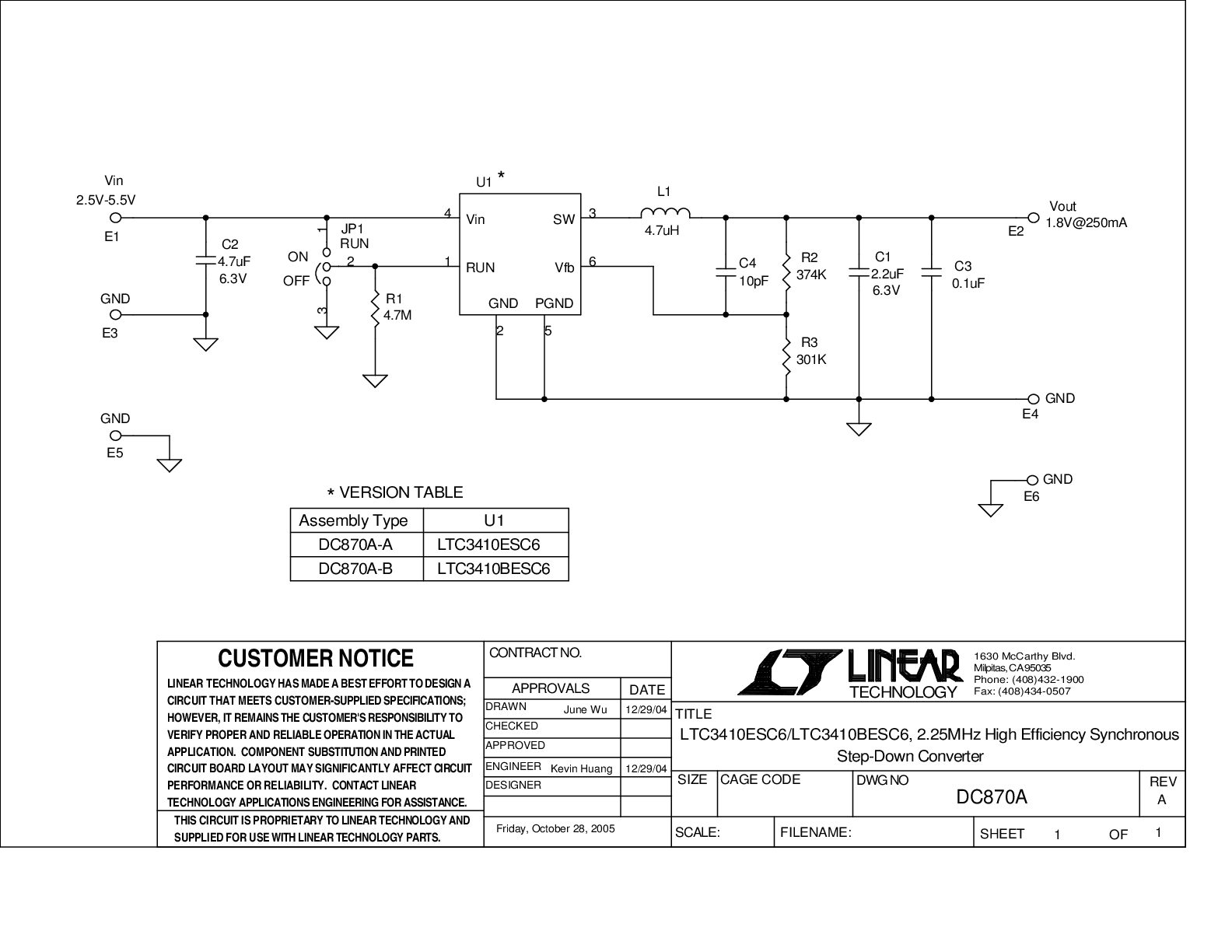

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3410
LTC3410-1.2
LTC3410-1.65
LTC3410-1.875
LTC3410B
LTC3410B-1.2
LTC3410B-1.875
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD项目文件
LTpowerCAD中提供以下器件的设计工具：
LTC3410
LTC3410-1.875
LTC3410B
配套产品推荐
LTC3410 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3410ESC6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6-1.2#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6-1.2#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6-1.5#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6-1.5#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6-1.65#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6-1.65#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6-1.8#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| LTC3410ESC6-1.8#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead SC70 | |
| Wafer Fabrication Data | R415 Reliability Data |
