概览

优势和特点

  • 1.6V 至 5.5V 输入电压范围
  • 0.62V 至 5.5V 输出电压范围
  • 内部软起动
  • 可选的 1.7MHz 或 2.6MHz 恒定频率操作
  • 内部振荡器可被同步至一个外部时钟 (频率范围为 1MHz 至 3MHz)
  • 高效率:达 95%
  • 65μA 静态电流,突发模式 (Burst Mode®) 操作
  • 600mA 输出电流 (VIN = 18V,VOUT = 1.2V)
  • 750mA 峰值电感器电流
  • 无需肖特基二极管
  • 低压差操作:100% 占空比
  • 0.612V 基准电压
  • 可在采用陶瓷电容器时实现稳定
  • 停机模式吸收 <1μA 的电源电流
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 具过热保护功能

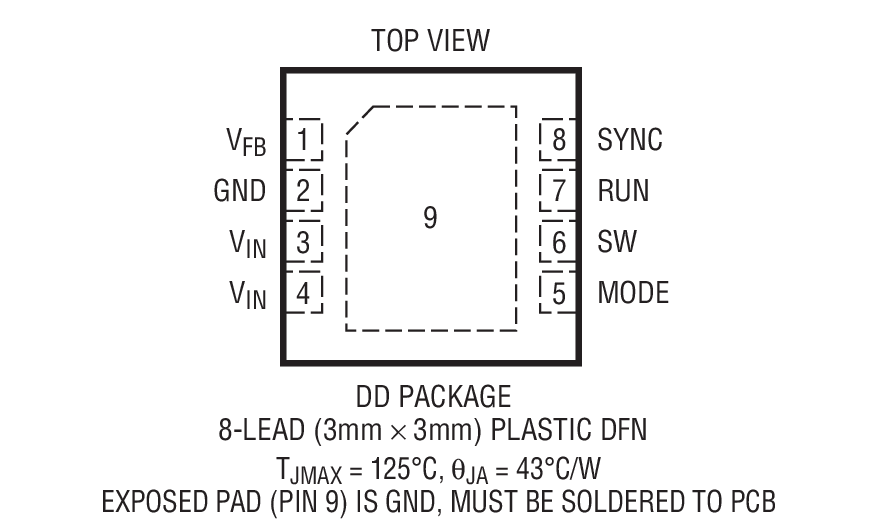

  • 采用扁平 (高度仅 0.75mm) 8 引脚 (3mm x 3mm) DFN 封装



产品详情

LTC®3409A 是一款高效率、单片式、同步降压型稳压器,采用一种恒定频率、电流模式架构。LTC3409A 对 LTC3409 在突发模式操作中的轻负载调节性能做了改进。输出电压可通过一个外部电阻分压器来调节。

该器件支持 1.7MHz 和 2.6MHz 的固定开关频率。另一种选择是,一个内部 PLL 将同步至一个频率范围为 1MHz 至 3MHz 的外部时钟。该开关频率范围允许使用小的表面贴装型电感器和电容器 (包括陶瓷电容器)。

突发模式操作期间的电源电流仅为 65μA,而在停机模式中则减小至 <1μA。1.6V 至 5.5V 的输入电压范围使 LTC3409A 非常适合于单节锂离子电池、金属锂电池和两节碱性电池、NiCd 电池或 NiMH 电池供电型应用。100% 占空比能力提供了低压差操作,从而延长了便携式系统中的电池使用寿命。突发模式操作可以由用户来启用,因而提高了轻负载条件下的效率水平,进一步延长了电池的使用寿命。

内部同步开关提高了效率并免除了增设一个外部肖特基二极管的需要。内部软起动功能在启动期间提供了受控的输出电压上升时间,而无需使用外部组件。




应用

  • 蜂窝电话
  • 数码相机
  • MP3 播放器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC3409

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

LTC3409

配套产品推荐

LTC3409A 配套产品

推荐 使用的振荡器

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC3409AEDD#PBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3409AEDD#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3409AIDD#PBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3409AIDD#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
Wafer Fabrication Data R415 Reliability Data
