LTC3407-2

双路、同步、800mA、2.25MHz 降压型 DC/DC 稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性

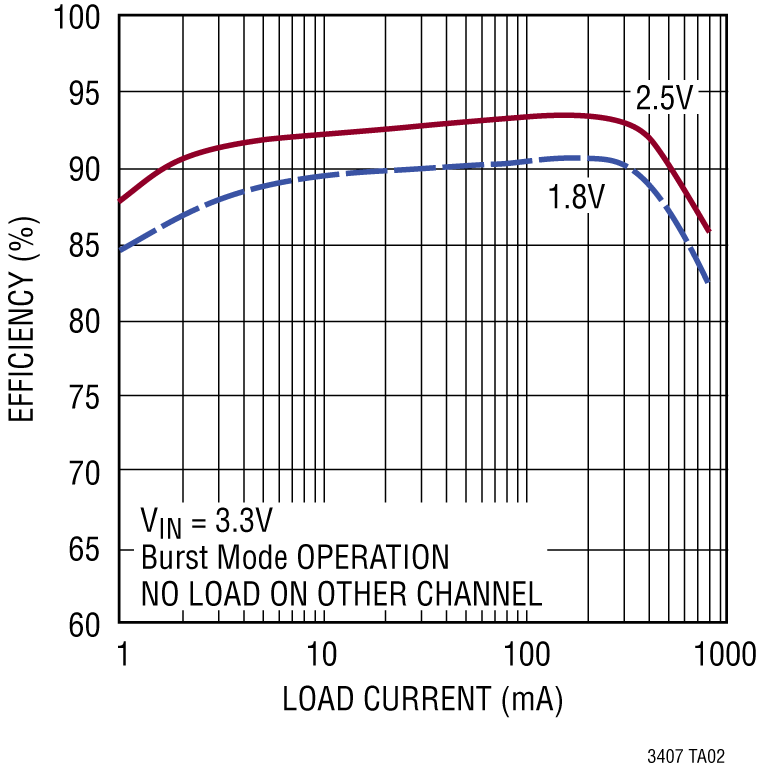

  • 高效率:达 95%
  • 非常低的静态电流:仅 40μA
  • 2.25MHz 恒定频率操作
  • 高开关电流:每个通道为 1.2A
  • 无需肖特基二极管
  • 低接通电阻 RDS(ON) 内部开关:0.35Ω
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 短路保护
  • 低压差操作:100% 占空比
  • 超低停机电流:IQ < 1μA
  • 输出电压从 5V 至 0.6V
  • 上电复位输出
  • 可进行外部同步的振荡器

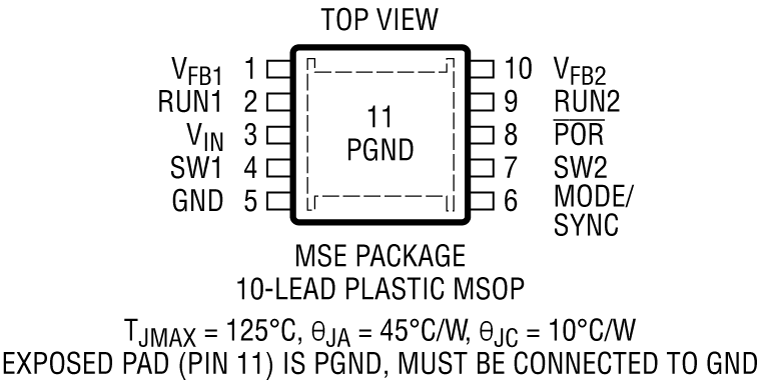

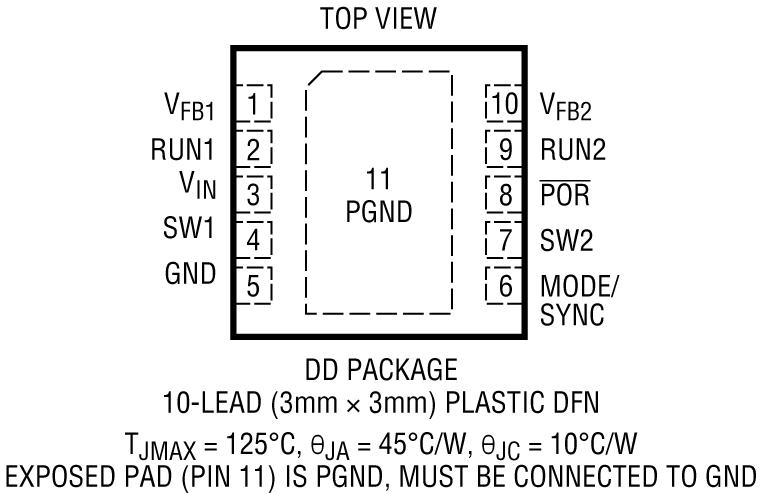

  • 小外形耐热增强型 MSOP 和 3mm x 3mm DFN 封装
  • AEC-Q100 符合汽车应用要求
更多细节
show more Icon

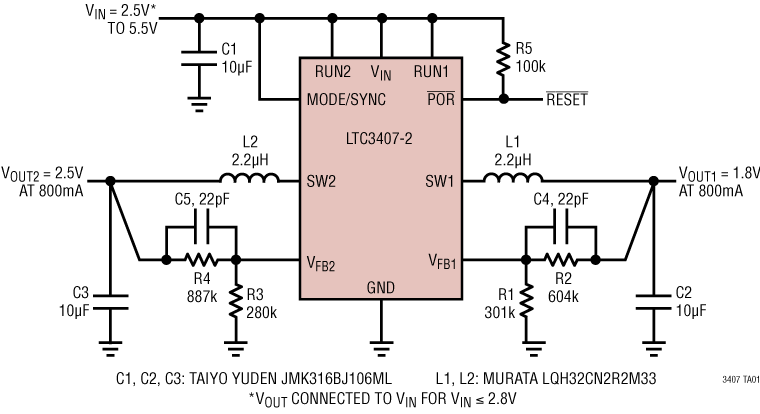

LTC®3407-2 是一款双路、恒定频率、同步降压型 DC/DC转换器。该器件面向低功率应用,工作输入电压范围为 2.5V至 5.5V,并具有一个 2.25MHz 的恒定开关频率,因而允许采用纤巧、低成本的电容器以及高度 ≤1.2mm 的电感器。每个输出电压可在 0.6V 至 5V 的范围内进行调节。内部同步 0.35Ω、1.2A 电源开关可在无需使用外部肖特基二极管的情况下提供高效率。

LTC3407-2 备有一种用户可选模式输入,使得用户能够在噪声纹波与低功率效率之间进行权衡。突发模式 (Burst Mode®) 操作可在轻负载条件下提供高效率,而脉冲跳跃模式则能够在轻负载条件下实现低噪声纹波。

为了进一步延长电池的使用寿命,P 沟道 MOSFET 在压降时 (100% 占空比) 连续导通,两个通道吸收的总静态电流仅为 40μA。在停机模式中,该器件的吸收电流 < 1μA。


应用

  • PDA / 掌上型 PC
  • 数码相机
  • 蜂窝电话
  • 便携式媒体播放器
  • PC 卡
  • 无线和 DSL 调制解调器



产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3407EDD-2#PBF
  • HTML
  • HTML
LTC3407EDD-2#TRPBF
  • HTML
  • HTML
LTC3407EMSE-2#PBF
  • HTML
  • HTML
LTC3407EMSE-2#TRPBF
  • HTML
  • HTML
LTC3407EMSE-2#WPBF
  • HTML
  • HTML
LTC3407EMSE-2#WTRPBF
  • HTML
  • HTML
LTC3407IDD-2#PBF
  • HTML
  • HTML
LTC3407IDD-2#TRPBF
  • HTML
  • HTML
LTC3407IMSE-2#PBF
  • HTML
  • HTML
LTC3407IMSE-2#TRPBF
  • HTML
  • HTML
LTC3407IMSE-2#WPBF
  • HTML
  • HTML
LTC3407IMSE-2#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3407EMSE-2#PBF

量产

LTC3407EMSE-2#TRPBF

量产

LTC3407EMSE-2#WPBF

量产

LTC3407EMSE-2#WTRPBF

量产

LTC3407IMSE-2#PBF

量产

LTC3407IMSE-2#TRPBF

量产

LTC3407IMSE-2#WPBF

量产

LTC3407IMSE-2#WTRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3407EMSE-2#PBF

量产

LTC3407EMSE-2#TRPBF

量产

LTC3407EMSE-2#WPBF

量产

LTC3407EMSE-2#WTRPBF

量产

LTC3407IMSE-2#PBF

量产

LTC3407IMSE-2#TRPBF

量产

LTC3407IMSE-2#WPBF

量产

LTC3407IMSE-2#WTRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

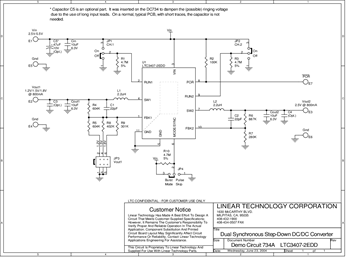

DC734A

LTC3407-2EDD演示板 | 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 1.2V/1.5V/1.8V (800mA),VOUT2 = 2.5V (800mA)

zoom

DC734A

LTC3407-2EDD演示板 | 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 1.2V/1.5V/1.8V (800mA),VOUT2 = 2.5V (800mA)

LTC3407-2EDD演示板 | 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 1.2V/1.5V/1.8V (800mA),VOUT2 = 2.5V (800mA)

产品详情

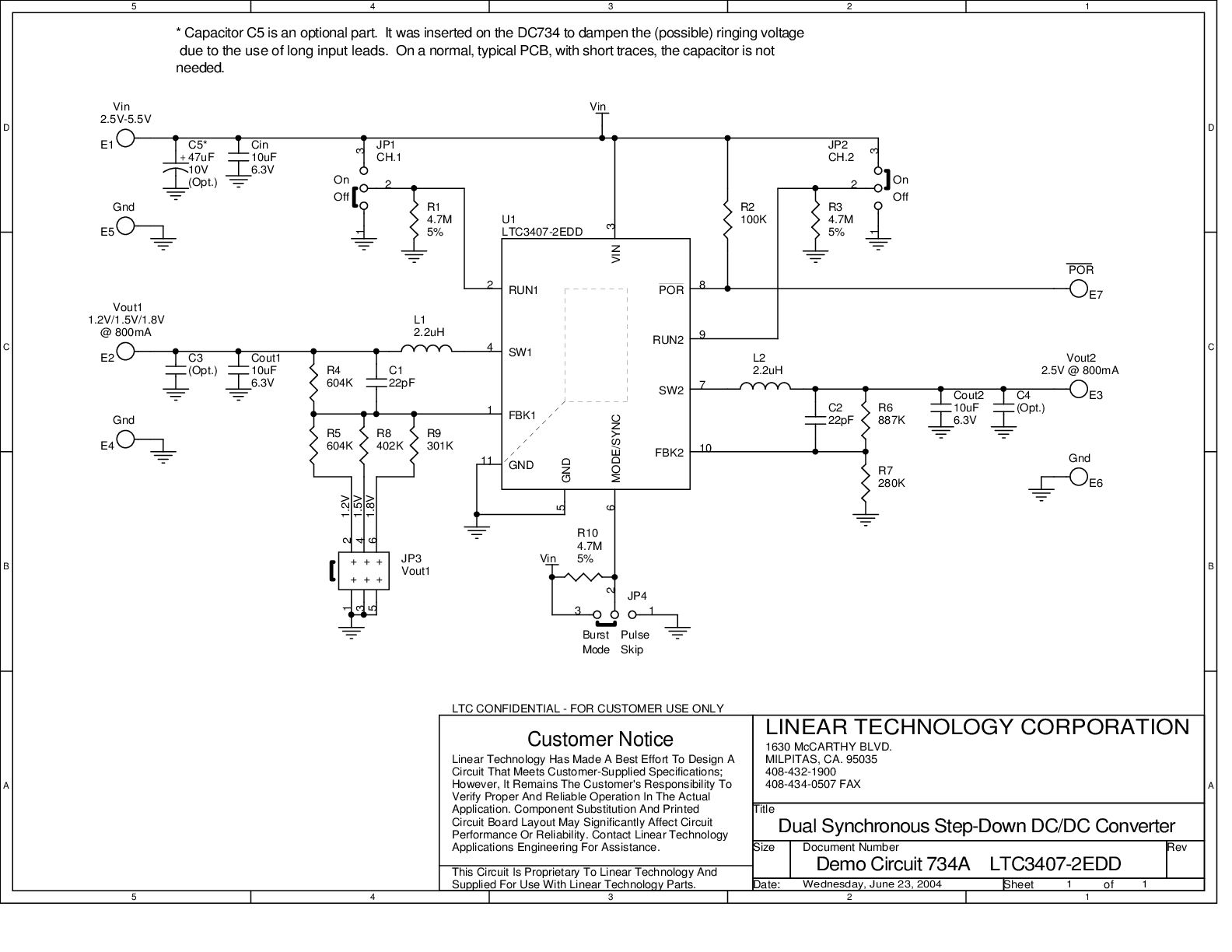

演示电路734是一款双通道同步、800mA、2.25MHz降压DC/DC稳压器,内置LTC3407-2。DC734具有2.5V至5.5V的输入电压范围,两个输出都能够提供高达800mA的输出电流。VOUT1可通过跳线选择设置为1.2V、1.5V或1.8V。VOUT2固定为2.5V。





工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
