概览
优势和特点
- VIN 电压范围：3V 至 20V
- VOUT 电压范围：2.7V 至 5V
- 1A 电流模式降压主稳压器
- 采用单个超级电容器向 5A 升压型后备稳压器供电
- 升压型稳压器可在低至 0.5V 的电压条件下运作，以较大限度地利用超级电容器的储能
- 可编程超级电容器充电电流至 1A，并具过压保护功能
- 充电器可支持单节 CC/CV 电池充电
- 可编程 VIN 电流限值
- 可编程升压电流限值
- VIN 电源故障指示器
- VCAP 电源良好指示器
- VOUT 上电复位输出
-

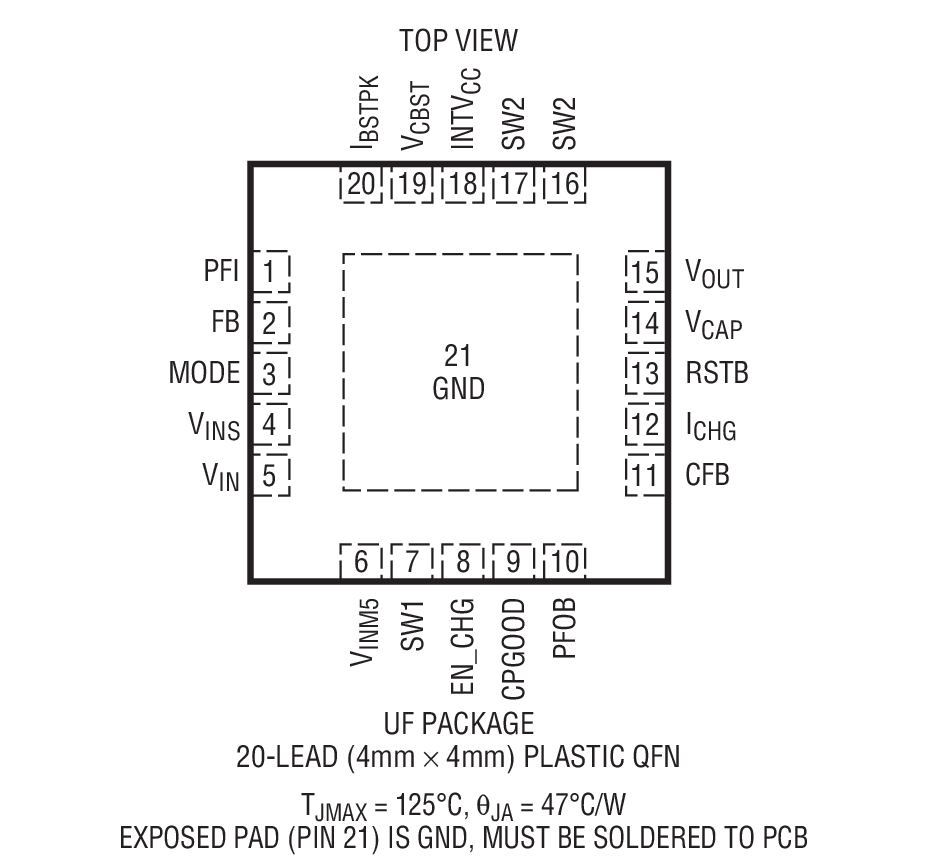

紧凑型 20 引脚 4mm x 4mm QFN 封装
产品详情

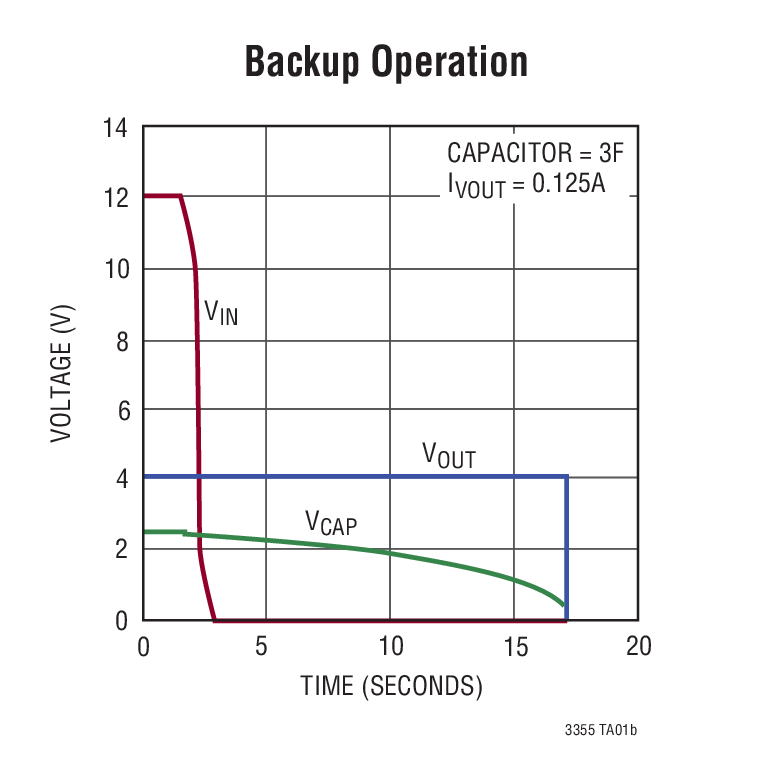

LTC®3355 是一款完整的输入电源中断凌驾 DC/DC 系统。该器件可在向 VOUT 输送负载电流的同时给一个超级电容器充电，并在 VIN 电源缺失的情况下使用来自超级电容器的能量以提供连续的 VOUT 后备电源。LTC3355 包含一个异步、恒定频率、电流模式、单片 1A 降压型开关稳压器，以采用一个高达 20V 的输入电源来提供 2.7V 至 5V 的稳定输出电压。
一个 1A 可编程恒定电流 / 恒定电压 (CC/CV) 线性充电器负责从 VOUT 给超级电容器充电。当 VIN 电源降至低于 PFI 门限时，该器件的恒定频率、异步、电流模式 5A 升压型开关稳压器将从超级电容器向 VOUT 供电。一个热调节环路可较大限度地增加充电电流，同时将芯片温度限制在 110ºC。该 IC 具有升压、充电器和 VIN 可编程电流限值。LTC3355 采用 20 引脚 4mm x 4mm QFN 表面贴装型封装。
应用
- 凌驾 “濒临崩溃的” 电源
-
功率计 / 工业报警 / 固态驱动器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

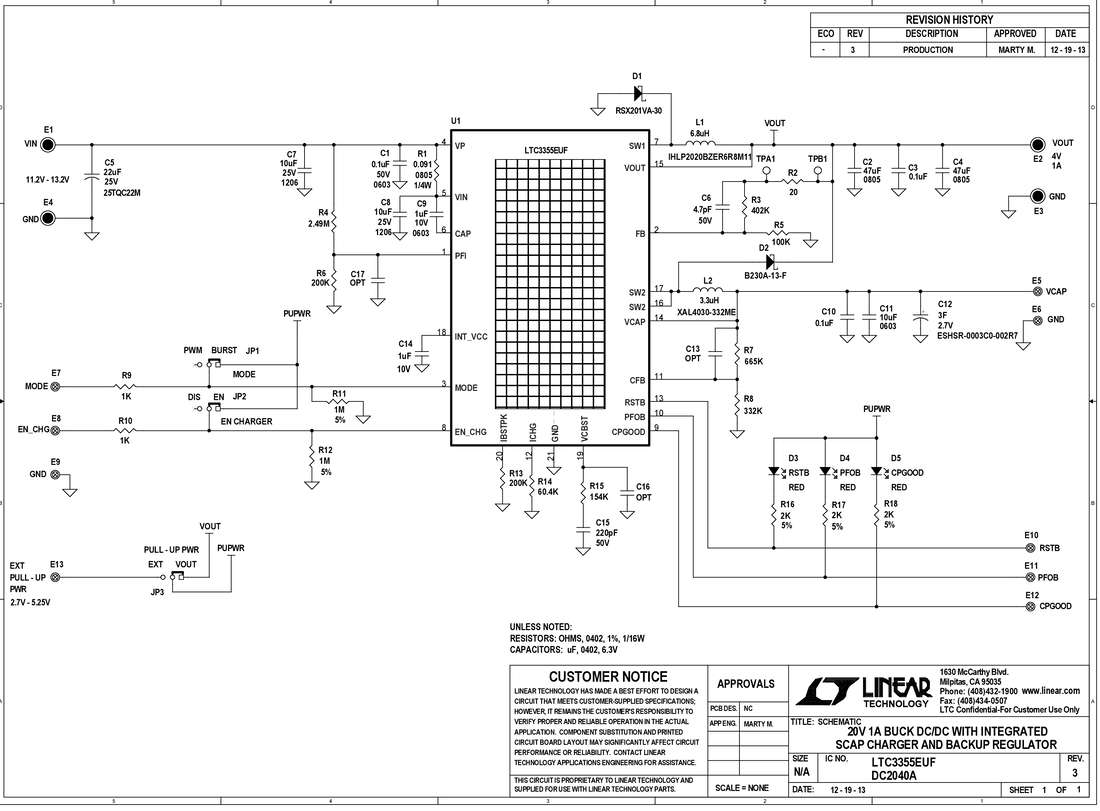

评估套件 (1)
参考资料
-
R526 Reliability Data3/26/2018
-

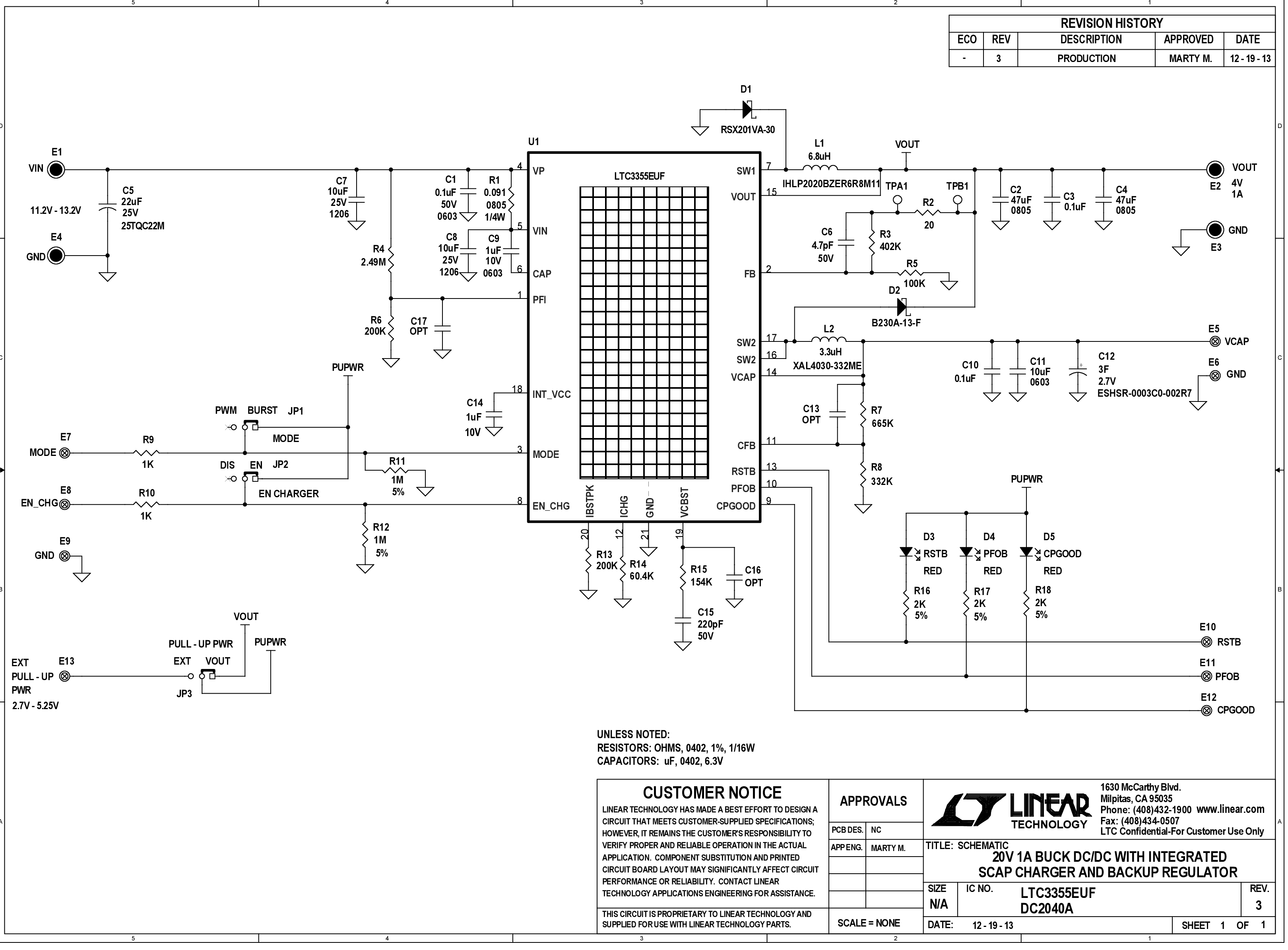

DC2040A - Demo Manual3/17/2014
-
需要备用电源？保持电源连续性9/1/2018
-
非常见问题第179期：使用超级电容储能：多大才足够大？7/1/2020
工具及仿真模型
LTspice中提供以下器件型号：
LTC3355
配套产品推荐
LTC3355 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3355EUF#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3355EUF#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3355IUF#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3355IUF#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R526 Reliability Data |
