概览

优势和特点

  • 兼容 LTC3307(3A) 和 LTC3308(4A) 引脚
  • 高效率:8mΩ NMOS、31mΩ PMOS
  • 可编程频率为 3MHz-10MHz
    • 微型电感器和电容器
  • 峰值电流模式控制
    • 22 ns 最短接通时间
    • 宽带宽,快速瞬态响应
  • Silent Switcher 架构
    • 超低 EMI 发射
  • 以低纹波 Burst Mode® 运行, IQ 为 40μA
  • 安全承受过载电感饱和
  • VIN 范围:2.25 V 至 5.5 V
  • VOUT 范围:0.5 V 至 VIN
  • VOUT 精度:温度范围内的精度为 ±1%
  • 精密 400mV 启用阈值,关断电流为 1μA
  • 电源正常、内部补偿和软启动
  • 耐热性能增强型 2 mm × 2 mm LQFN 封装
  • 符合汽车应用的 AEC-Q100 标准
  • 产品详情

    LTC3309B 是一款非常小巧、高效率、低噪声、单片同步 6A 降压型 DC/DC 转换器,采用 2.25V 至 5.5V 输入电源。该稳压器使用恒定频率峰值电流模式控制,开关频率为 3MHz-10MHz,最短接通时间低至 22 ns,可通过小型外部元件实现快速瞬态响应。Silent Switcher 架构最大限度地降低了 EMI 发射。

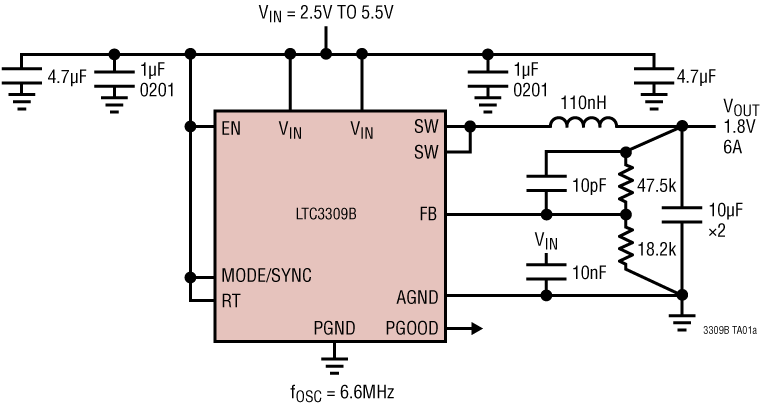

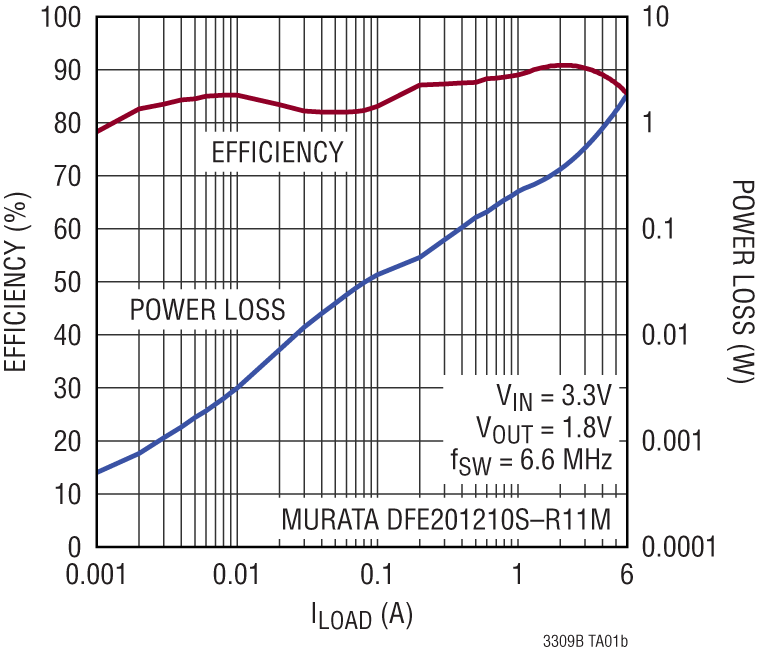

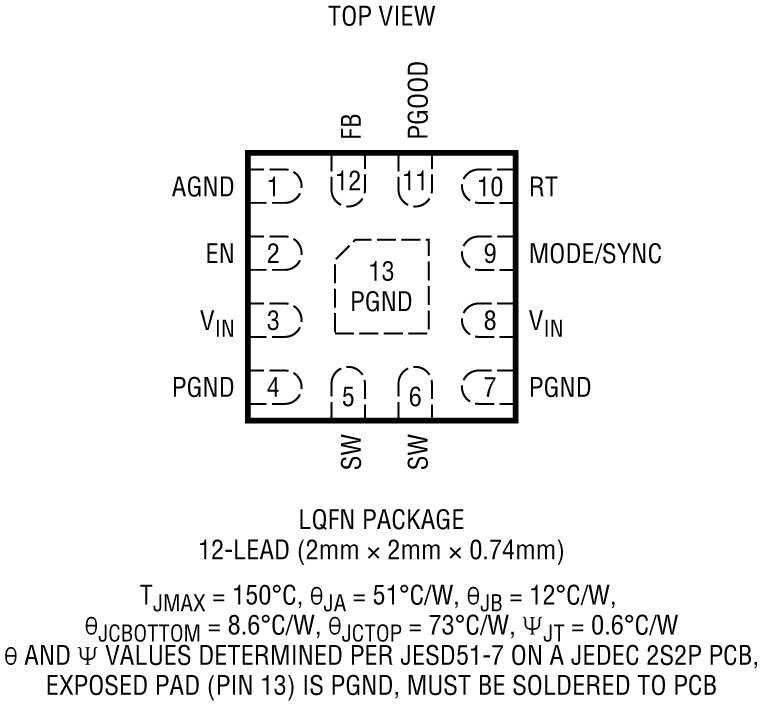

    LTC3309B 可在强制连续或脉冲跳跃模式下工作以实现低噪声,或在低纹波 Burst Mode 下工作以在轻负载条件时实现高效率,适用于电池供电系统。IC 可调节低至 500 mV 的输出电压。其他特性包括输出过压保护、短路保护、热关断、时钟同步和高达 100% 占空比的低压差操作。该套件采用纤薄的、12 引脚、2mm × 2mm × 0.74mm LQFN 封装,具有裸焊盘,以实现低热阻。

    应用

    • 光学网络、服务器、电信
    • 汽车、工业、通信
    • 分布式 DC 电源系统(POL)
    • FPGA、ASIC、µP 内核电源

    产品生命周期 icon-recommended 推荐新设计使用

    本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号:

    LTC3309A
    LTC3309B

    LTpowerCAD

    LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

    LTPowerCAD

    LTpowerCAD中提供以下器件的设计工具:

    LTC3309A
    LTC3309B
