优势和特点
- 准确度达 ±4% 的可编程 (0.2A 至 1A) 平均输入电流限值
- 可由高于、低于或等于输出电压的输入电压获得稳压输出
- 1.8V 至 5.5V (输入) 和 1.8V 至 5.25V (输出) 电压范围
- 0.6A 连续输出电流：VIN > 1.8V
- 1A 连续输出电流：VIN > 3V
- 单个电感器
- 同步整流：效率高达 96%
- 突发模式 (Burst Mode®) 操作：IQ = 35μA (可利用引脚来选择)
- 在停机模式中提供输出断接
- < 1μA 的停机电流
- 小外形耐热性能增强型 10 引脚 (3mm x 3mm x 0.75mm) DFN 封装和 12 引脚 MSOP 封装
产品详情
LTC®3127 是一款宽 VIN 范围、高效率、1.35MHz 固定频率降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的情况下正常运作。LTC3127 具有可编程平均输入电流限值，从而使其非常适合于功率受限的输入电源。输入电流限值可采用单个电阻器来设置，并在 0.2A 至 1A 的平均输入电流范围内保持准确性。
该器件所运用的拓扑结构可通过所有操作模式提供一种连续转换功能。其他特点包括 <1μA 的停机电流、可通过引脚来选择的突发模式操作和热过载保护功能。LTC3127 采用耐热性能增强型 10 引脚 (3mm x 3mm x 0.75mm) DFN 封装和 12 引脚 MSOP 封装。
应用
- USB 供电型 GSM 调制解调器
- 超级电容器充电器
- 手持式测试仪器
- PC 卡调制解调器
- 无线终端
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

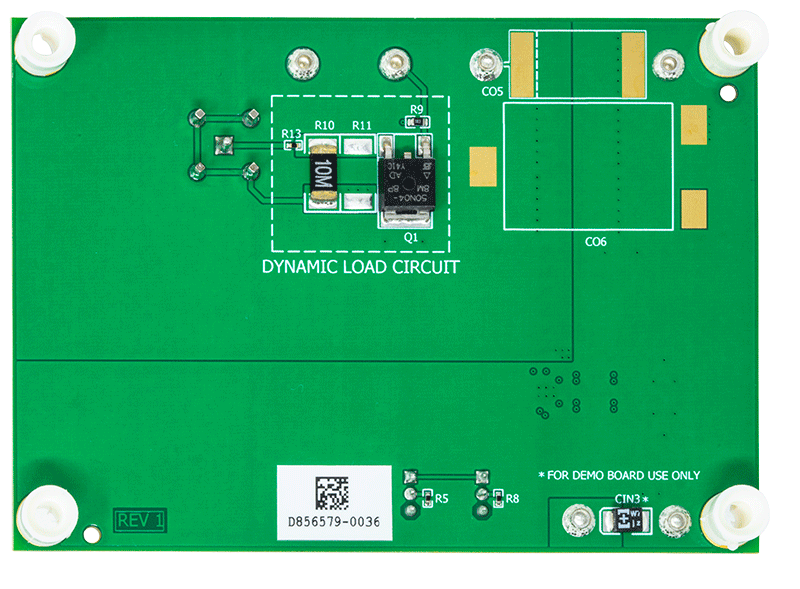

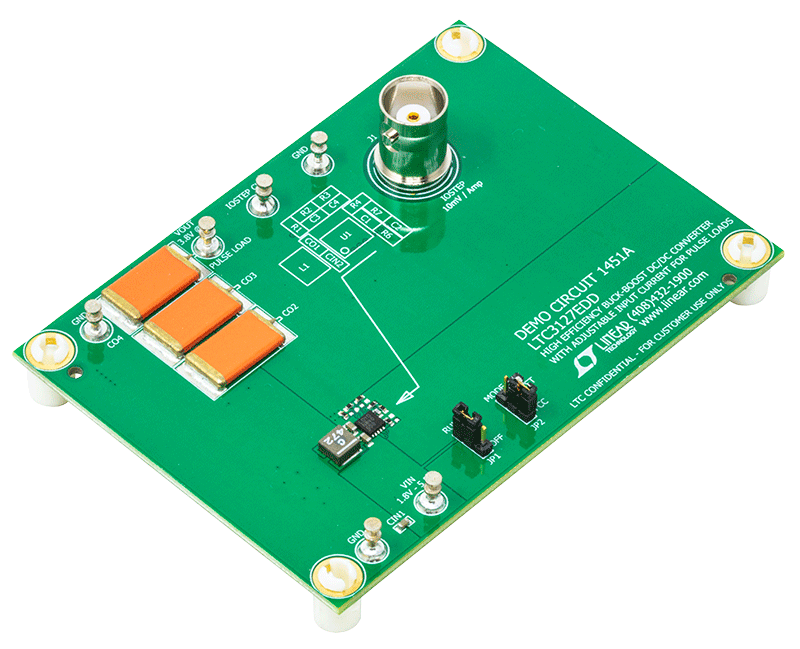

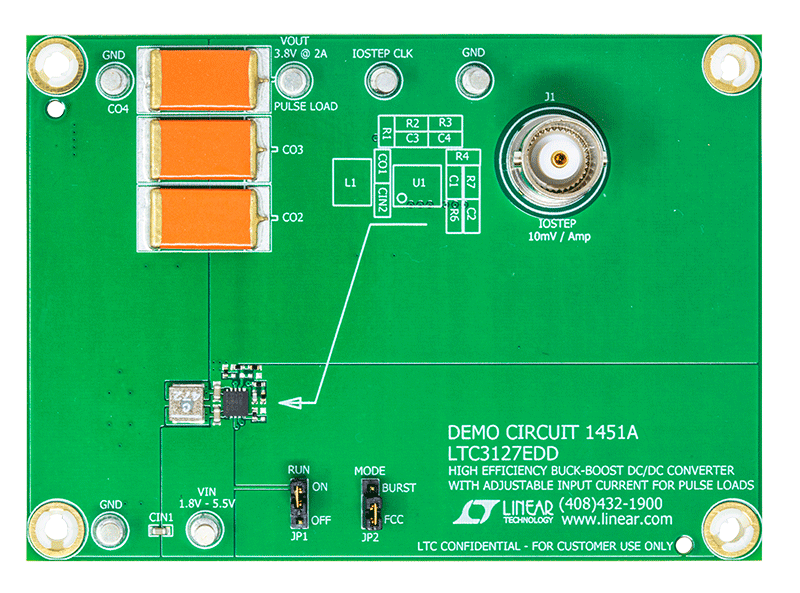

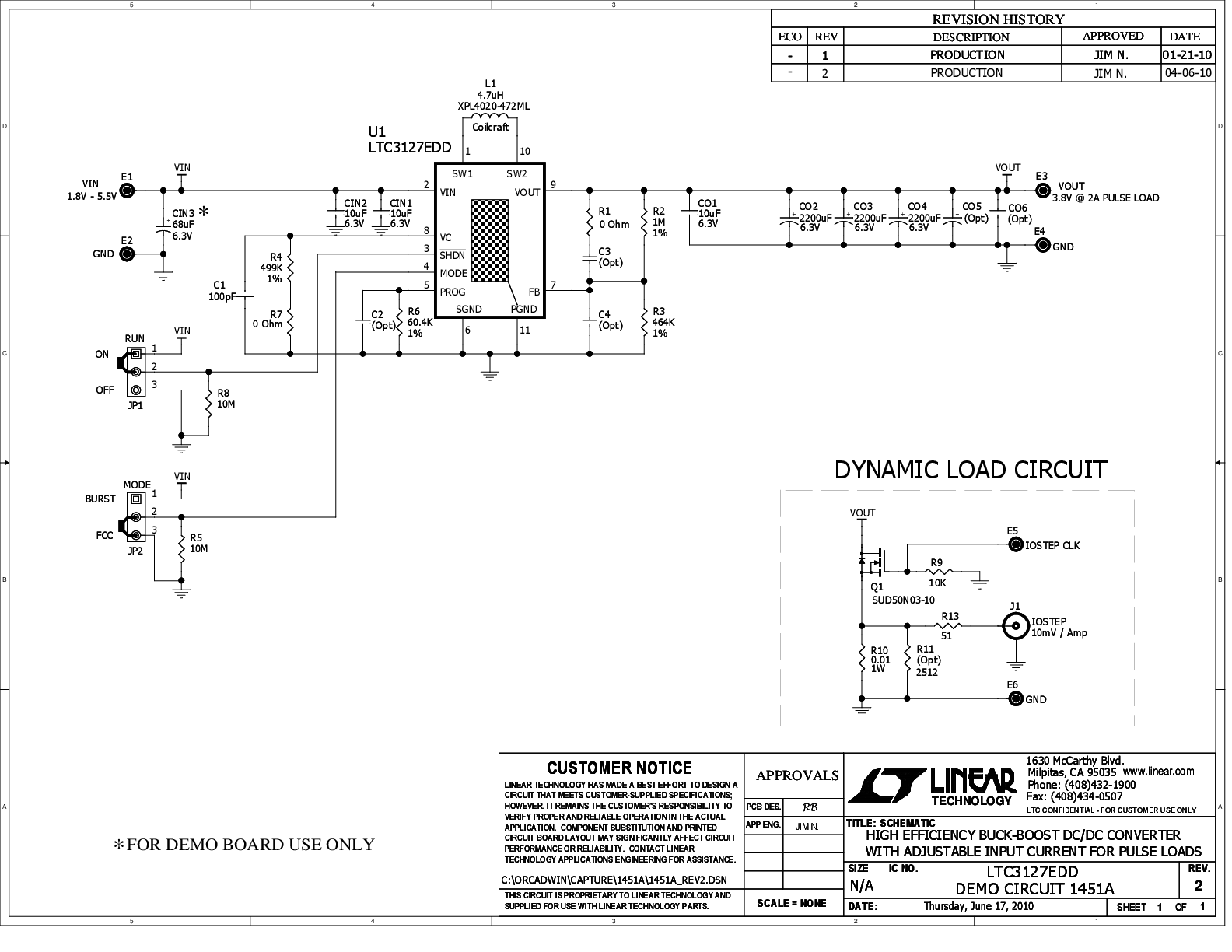

评估套件 (1)
