LTC3125

具输入电流限值的 1.2A、同步升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 可编程的平均输入电流限值
  • 5% 输入电流准确度
  • 200mA 至 1000mA 编程范围
  • VIN:1.8V 至 5.5V,VOUT:2V 至 5.25V
  • 支持高电流 GSM / GPRS 负载突发脉冲
  • 可在 VIN > VOUT 的条件下运作
  • 1.6MHz 固定频率操作
  • 内部电流检测电阻器
  • 1.2A 峰值电流限值

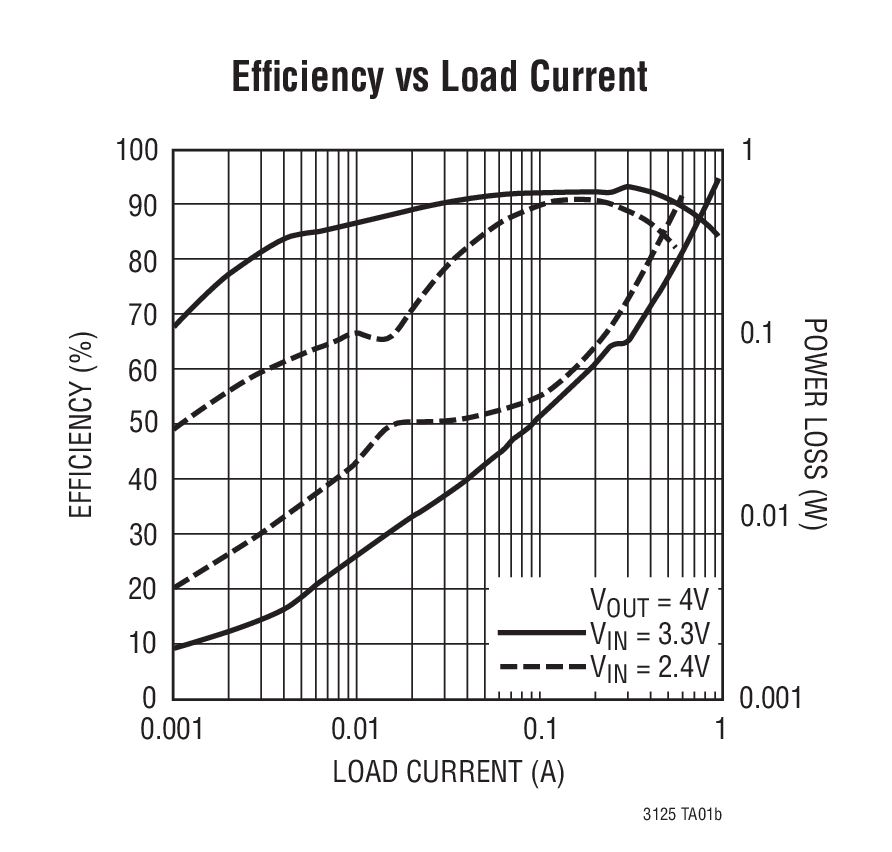

  • 效率高达 93%
  • 在停机模式中将输出断接
  • 软起动功能
  • 低静态电流突发模式 (Burst Mode®) 操作

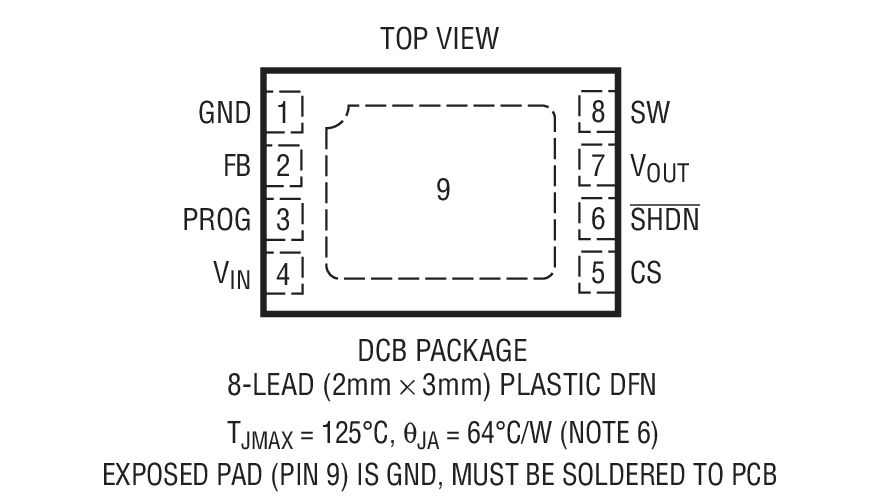

  • 采用 2mm x 3mm x 0.75mm DFN 封装



更多细节
show more Icon

LTC®3125 是一款高效率、同步升压型 DC/DC 转换器,具有一个准确的可编程平均输入电流限值。电阻可编程的平均输入电流限值在 500mA 时准确度为 5%,而且适合于众多的应用。在移动计算领域中,GSM 和 GPRS 卡需要远远超过 PC 卡和 CompactFlash 插槽处理能力的高电流脉冲。LTC3125 与一个存储电容器配合使用,可在其能力范围之内安全地保持插槽电源,从而提供了一款高性能且简单的解决方案。

同步整流实现了高效率,而 1.6MHz 开关频率则较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿。输出断接功能允许负载在停机模式中放电,同时还起到了浪涌电流限制的作用。

其他特点包括 <1μA 的停机电流、短路和热过载保护功能。LTC3125 采用扁平 0.75mm x 2mm x 3mm DFN 封装。




应用

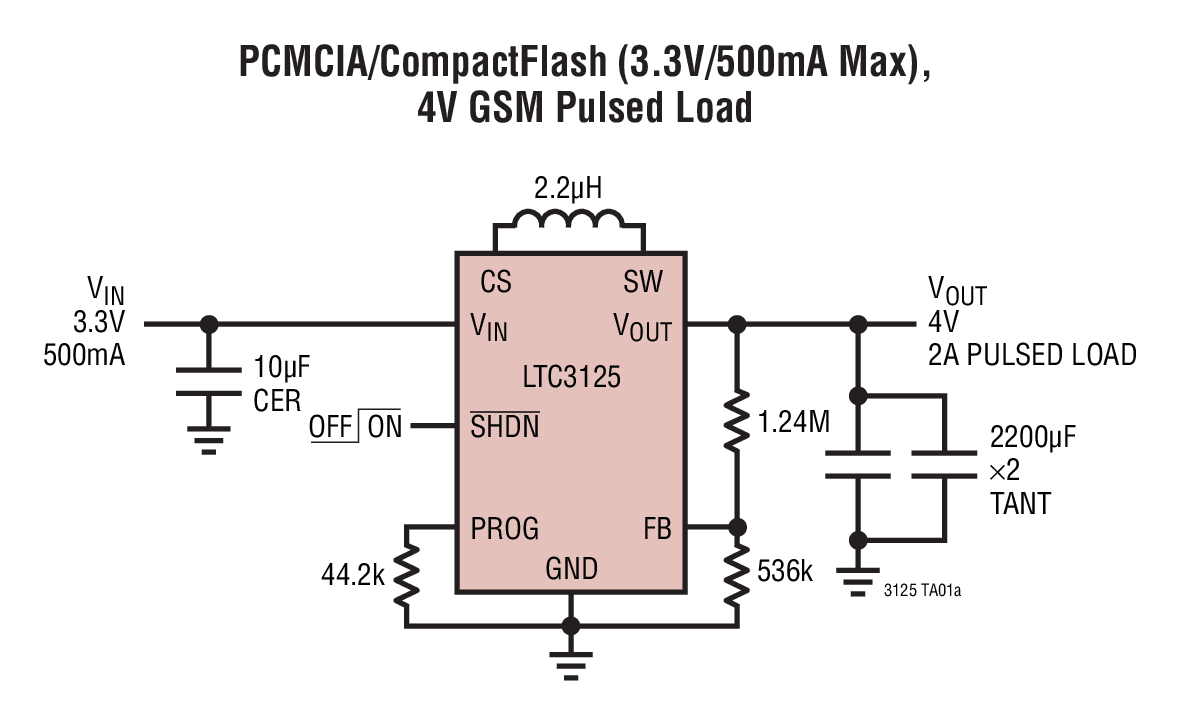

  • GSM / GPRS PCMCIA / CompactFlash PC 卡调制解调器
  • 无线紧急定位装置
  • 便携式无线电装置
  • 超级电容充电器



产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3125EDCB#TRMPBF
  • HTML
  • HTML
LTC3125EDCB#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

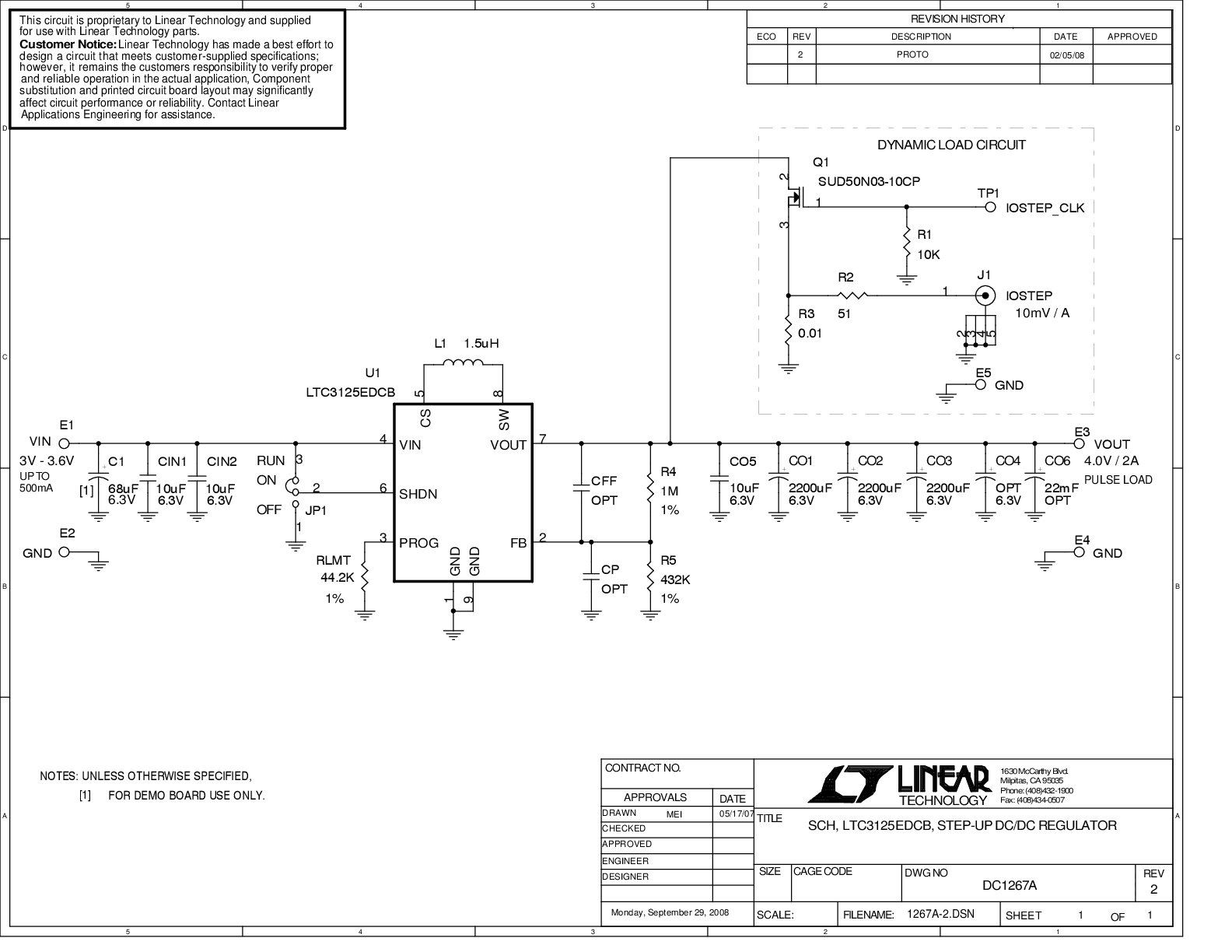

DC1267A

LTC3125EDCB Demo Board | 1.5A Switch, 3.3V Input, VOUT = 4V @ 500mA (2A Pulses)

zoom

DC1267A

LTC3125EDCB Demo Board | 1.5A Switch, 3.3V Input, VOUT = 4V @ 500mA (2A Pulses)

LTC3125EDCB Demo Board | 1.5A Switch, 3.3V Input, VOUT = 4V @ 500mA (2A Pulses)

产品详情

Demonstration circuit 1267A is a step-up DC/DC regulator featuring the LTC3125EDCB and is ideally suited for pulsed load applications where the input current needs to be limited. Demonstration circuit 1267A is configured for 500mA maximum input current limit and can handle pulsed load currents of up to 2A, with duty cycles of up to 15%. The input voltage range is 3.3V ±10%.



工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
