特性
- 调节VOUT高于、低于或等于VIN
- 单个电感
- 宽VIN范围：2.2V至40V
- 宽VOUT范围：2.7V至40V
- 输出电流：1A（降压模式下）
- 0.5A输出电流，VIN = 3.6V，VOUT = 5V
- 可编程平均输出电流
- 效率高达96%
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

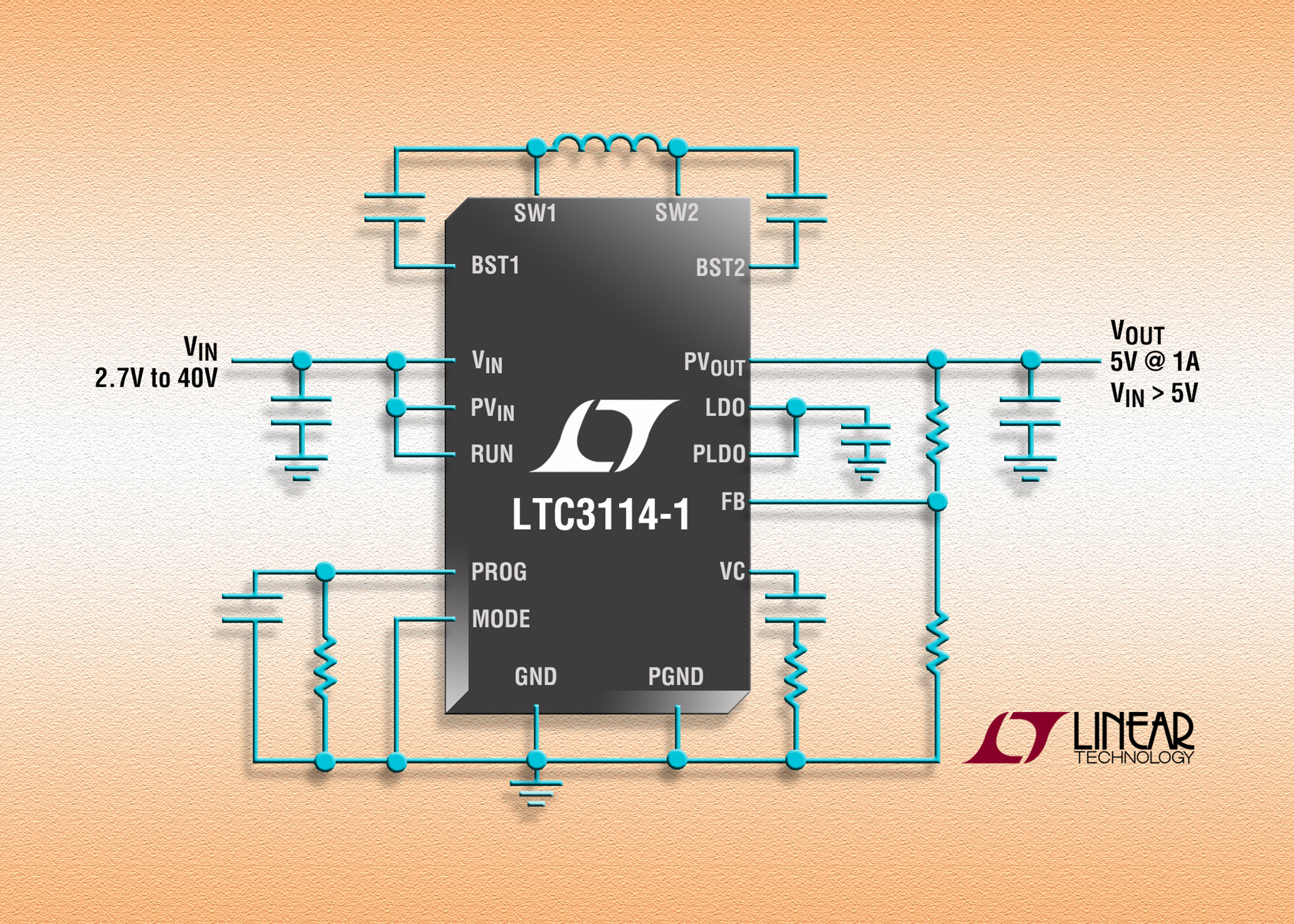

LTC®3114-1 是一款通用的宽工作电压范围同步单片式降压-升压型 DC/DC 转换器，其具有可编程平均输出电流。LTC3114-1 的专有降压-升压型 PWM 控制电路可在整个工作电压范围内提供低噪声操作。电流模式控制确保了优异的电压和负载瞬态响应。
同步、内部 MOSFET 开关和引脚可选的突发模式操作可在整个负载电流范围内保持高效率。平均输出电流利用一个标准电阻器进行设置，并为实现宽输入范围、高效率充电系统或恒定电流、高效率 LED 驱动器提供了基础。稳压器接通可通过准确的 RUN 引脚进行编程。在停机模式中静态电流仅为 3μA。该器件集成了过热保护、短路保护和软起动功能。LTC3114-1 采用16 引脚 3mm x 5mm x 0.75mm DFN 封装和 16 引脚 TSSOP (FE) 封装。
应用
- 24V / 28V 工业电源
- 12V 铅酸电池至 12V 稳压器
- 高功率 LED 驱动器
- 12V / 24V 太阳能电池板电池充电系统
-
汽车电源系统
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3114-1
文档
筛查
1 应用
-
全部
-
用户手册
-
可靠性数据
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
2
472.00K
可靠性数据
1
365.77 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LTC3114EDHC-1#PBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114EDHC-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114EDHC-1#WPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114EDHC-1#WTRPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114EFE-1#PBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114EFE-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114EFE-1#WPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114EFE-1#WTRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114HDHC-1#PBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114HDHC-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114HFE-1#PBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114HFE-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114IDHC-1#PBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114IDHC-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114IDHC-1#WPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114IDHC-1#WTRPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114IFE-1#PBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114IFE-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114IFE-1#WPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114IFE-1#WTRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114MPDHC-1#PBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114MPDHC-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114MPFE-1#PBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3114MPFE-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3114EDHC-1#PBF
量产
LTC3114EDHC-1#TRPBF
量产
LTC3114EDHC-1#WPBF
LTC3114EDHC-1#WTRPBF
LTC3114EFE-1#PBF
量产
LTC3114EFE-1#TRPBF
量产
LTC3114EFE-1#WPBF
量产
LTC3114EFE-1#WTRPBF
量产
LTC3114HDHC-1#PBF
量产
LTC3114HDHC-1#TRPBF
量产
LTC3114HFE-1#PBF
量产
LTC3114HFE-1#TRPBF
量产
LTC3114IDHC-1#PBF
量产
LTC3114IDHC-1#TRPBF
量产
LTC3114IDHC-1#WPBF
量产
LTC3114IDHC-1#WTRPBF
量产
LTC3114IFE-1#PBF
量产
LTC3114IFE-1#TRPBF
量产
LTC3114IFE-1#WPBF
量产
LTC3114IFE-1#WTRPBF
量产
LTC3114MPDHC-1#PBF
量产
LTC3114MPDHC-1#TRPBF
量产
LTC3114MPFE-1#PBF
量产
LTC3114MPFE-1#TRPBF
量产
11月 18, 2019
- 19_0215
LTC3114 - Die Revision
LTC3114EDHC-1#PBF
量产
LTC3114EDHC-1#TRPBF
量产
LTC3114EDHC-1#WPBF
LTC3114EDHC-1#WTRPBF
LTC3114EFE-1#PBF
量产
LTC3114EFE-1#TRPBF
量产
LTC3114HDHC-1#PBF
量产
LTC3114HDHC-1#TRPBF
量产
LTC3114HFE-1#PBF
量产
LTC3114HFE-1#TRPBF
量产
LTC3114IDHC-1#PBF
量产
LTC3114IDHC-1#TRPBF
量产
LTC3114IDHC-1#WPBF
量产
LTC3114IDHC-1#WTRPBF
量产
LTC3114IFE-1#PBF
量产
LTC3114IFE-1#TRPBF
量产
LTC3114MPDHC-1#PBF
量产
LTC3114MPDHC-1#TRPBF
量产
LTC3114MPFE-1#PBF
量产
LTC3114MPFE-1#TRPBF
量产
4月 12, 2022
- 22_0081
Moisture Sensitivity Level Rating Change of LTC3114-1, LTC3115-1, LTC3115-2 with #W for LFCSP Package.
LTC3114EDHC-1#WPBF
LTC3114EDHC-1#WTRPBF
LTC3114IDHC-1#WPBF
量产
LTC3114IDHC-1#WTRPBF
量产
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3114EFE-1#PBF
量产
LTC3114EFE-1#TRPBF
量产
LTC3114EFE-1#WPBF
量产
LTC3114EFE-1#WTRPBF
量产
LTC3114HFE-1#PBF
量产
LTC3114HFE-1#TRPBF
量产
LTC3114IFE-1#PBF
量产
LTC3114IFE-1#TRPBF
量产
LTC3114IFE-1#WPBF
量产
LTC3114IFE-1#WTRPBF
量产
LTC3114MPFE-1#PBF
量产
LTC3114MPFE-1#TRPBF
量产
3月 4, 2022
- 22_0018
Moisture Sensitivity Level Rating Change of LTC3114-1 with #W eTSSOP Package.
LTC3114EFE-1#WPBF
量产
LTC3114EFE-1#WTRPBF
量产
LTC3114IFE-1#WPBF
量产
LTC3114IFE-1#WTRPBF
量产
1月 20, 2020
- 19_0215
LTC3114 - Die Revision
LTC3114IFE-1#WPBF
量产
LTC3114IFE-1#WTRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3114EDHC-1#PBF
量产
LTC3114EDHC-1#TRPBF
量产
LTC3114EDHC-1#WPBF
LTC3114EDHC-1#WTRPBF
LTC3114EFE-1#PBF
量产
LTC3114EFE-1#TRPBF
量产
LTC3114EFE-1#WPBF
量产
LTC3114EFE-1#WTRPBF
量产
LTC3114HDHC-1#PBF
量产
LTC3114HDHC-1#TRPBF
量产
LTC3114HFE-1#PBF
量产
LTC3114HFE-1#TRPBF
量产
LTC3114IDHC-1#PBF
量产
LTC3114IDHC-1#TRPBF
量产
LTC3114IDHC-1#WPBF
量产
LTC3114IDHC-1#WTRPBF
量产
LTC3114IFE-1#PBF
量产
LTC3114IFE-1#TRPBF
量产
LTC3114IFE-1#WPBF
量产
LTC3114IFE-1#WTRPBF
量产
LTC3114MPDHC-1#PBF
量产
LTC3114MPDHC-1#TRPBF
量产
LTC3114MPFE-1#PBF
量产
LTC3114MPFE-1#TRPBF
量产
11月 18, 2019
- 19_0215
LTC3114 - Die Revision
LTC3114EDHC-1#PBF
量产
LTC3114EDHC-1#TRPBF
量产
LTC3114EDHC-1#WPBF
LTC3114EDHC-1#WTRPBF
LTC3114EFE-1#PBF
量产
LTC3114EFE-1#TRPBF
量产
LTC3114HDHC-1#PBF
量产
LTC3114HDHC-1#TRPBF
量产
LTC3114HFE-1#PBF
量产
LTC3114HFE-1#TRPBF
量产
LTC3114IDHC-1#PBF
量产
LTC3114IDHC-1#TRPBF
量产
LTC3114IDHC-1#WPBF
量产
LTC3114IDHC-1#WTRPBF
量产
LTC3114IFE-1#PBF
量产
LTC3114IFE-1#TRPBF
量产
LTC3114MPDHC-1#PBF
量产
LTC3114MPDHC-1#TRPBF
量产
LTC3114MPFE-1#PBF
量产
LTC3114MPFE-1#TRPBF
量产
4月 12, 2022
- 22_0081
Moisture Sensitivity Level Rating Change of LTC3114-1, LTC3115-1, LTC3115-2 with #W for LFCSP Package.
LTC3114EDHC-1#WPBF
LTC3114EDHC-1#WTRPBF
LTC3114IDHC-1#WPBF
量产
LTC3114IDHC-1#WTRPBF
量产
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3114EFE-1#PBF
量产
LTC3114EFE-1#TRPBF
量产
LTC3114EFE-1#WPBF
量产
LTC3114EFE-1#WTRPBF
量产
LTC3114HFE-1#PBF
量产
LTC3114HFE-1#TRPBF
量产
LTC3114IFE-1#PBF
量产
LTC3114IFE-1#TRPBF
量产
LTC3114IFE-1#WPBF
量产
LTC3114IFE-1#WTRPBF
量产
LTC3114MPFE-1#PBF
量产
LTC3114MPFE-1#TRPBF
量产
3月 4, 2022
- 22_0018
Moisture Sensitivity Level Rating Change of LTC3114-1 with #W eTSSOP Package.
LTC3114EFE-1#WPBF
量产
LTC3114EFE-1#WTRPBF
量产
LTC3114IFE-1#WPBF
量产
LTC3114IFE-1#WTRPBF
量产
1月 20, 2020
- 19_0215
LTC3114 - Die Revision
LTC3114IFE-1#WPBF
量产
LTC3114IFE-1#WTRPBF
量产
评估套件 2
DC1821B

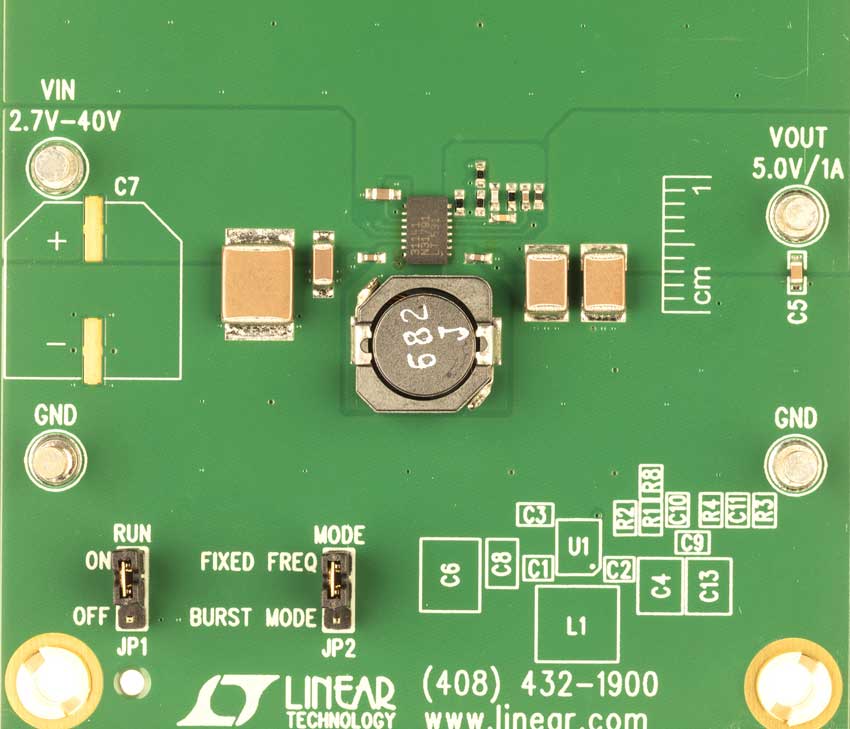

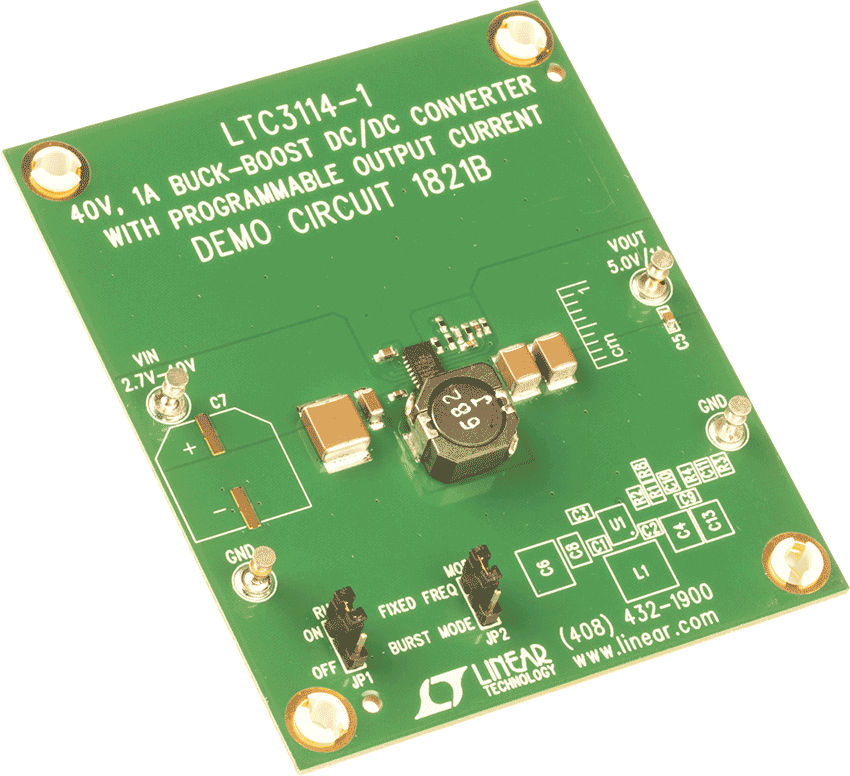

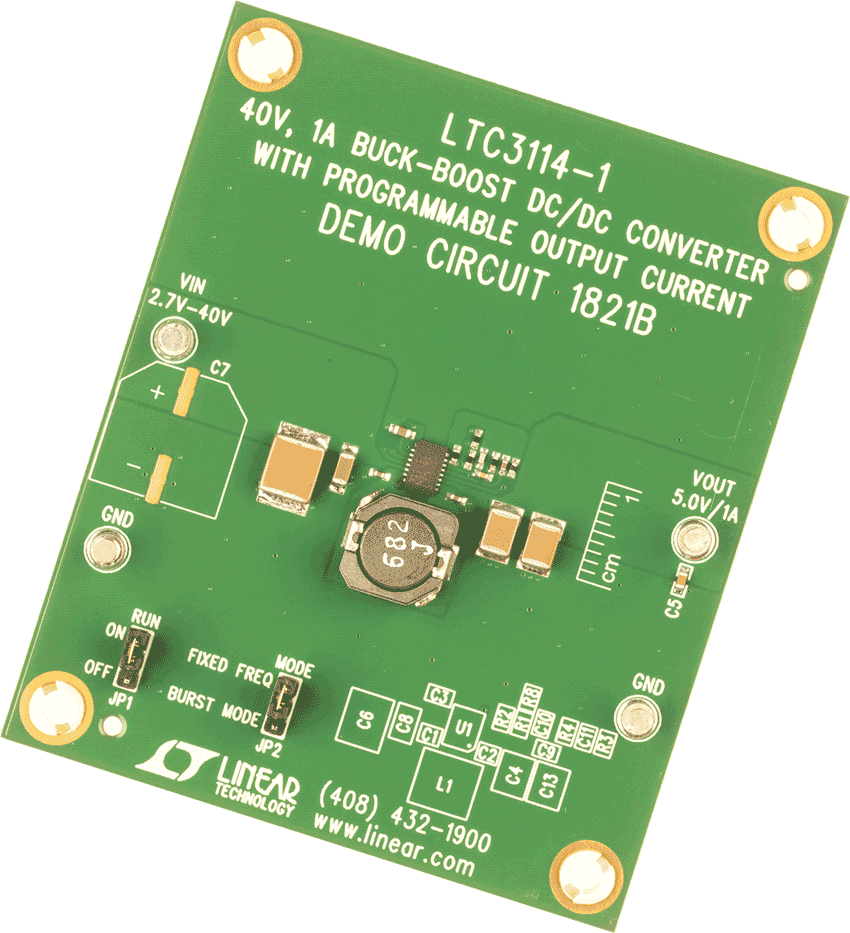

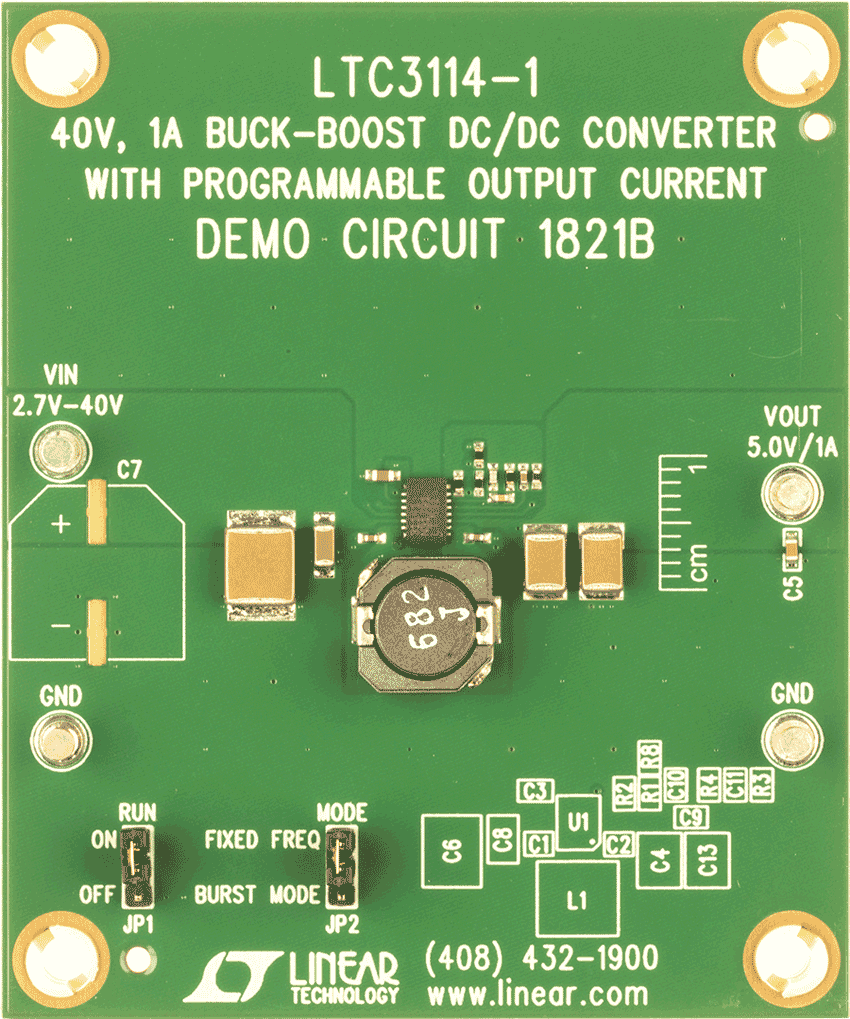

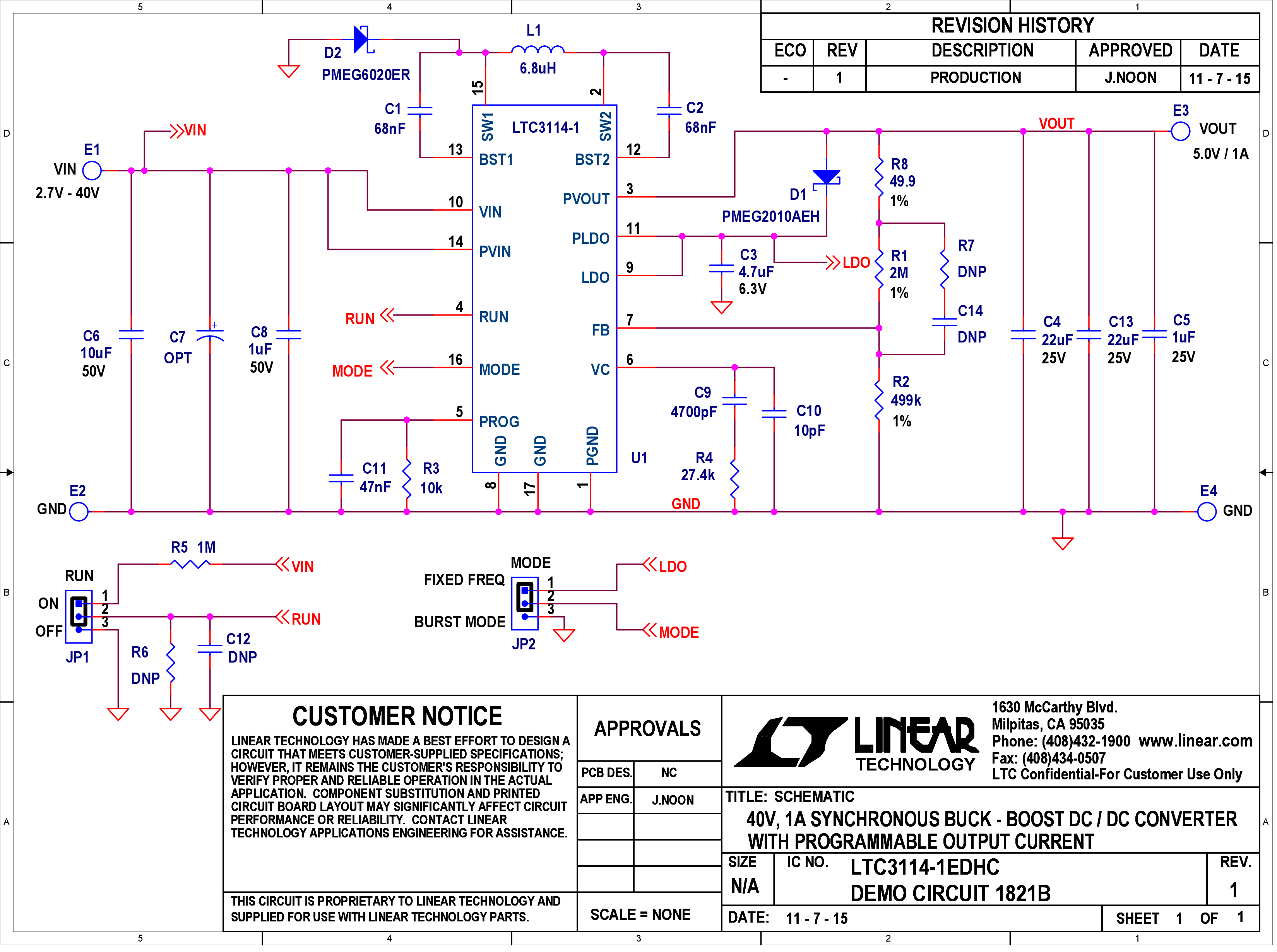

LTC3114EDHC-1 Demo Board | Sync Buck-Boost, VIN=2.7V to 40V, VOUT = 5V @ Up to 1A
产品详情
Demonstration circuit 1821B features the LTC3114-1, a wide operating range synchronous monolithic buck-boost converter with programmable average output current. DC1821B operates with a 2.7V to 40V input voltage range. The demo board has been designed with the output voltage set to 5V and can provide up to 1A output with VIN > 6V. It features two user selectable operating modes: Burst Mode® operation and Fixed Frequency PWM (JP2). There is also an accurate programmable RUN pin which is used to ENABLE the converter (JP1).
The LTC3114-1 uses average current mode control to simplify voltage loop compensation and provide good line and load transient response. It incorporates a proprietary low noise switching algorithm which optimizes efficiency with input voltages above, below or equal to the output voltage and ensures seamless transitions between operating modes.
资料
SCP-LTC3114-1-EVALZ

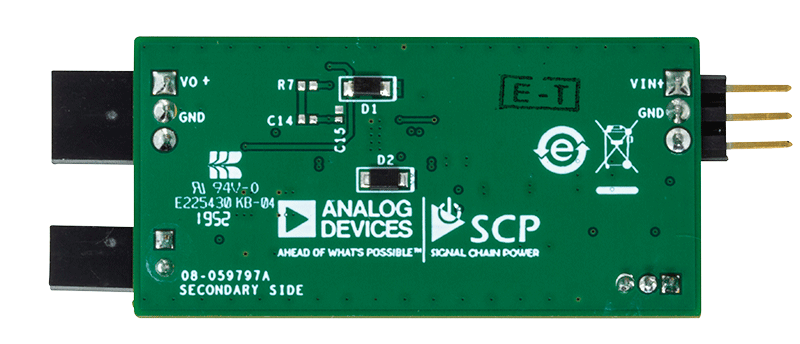

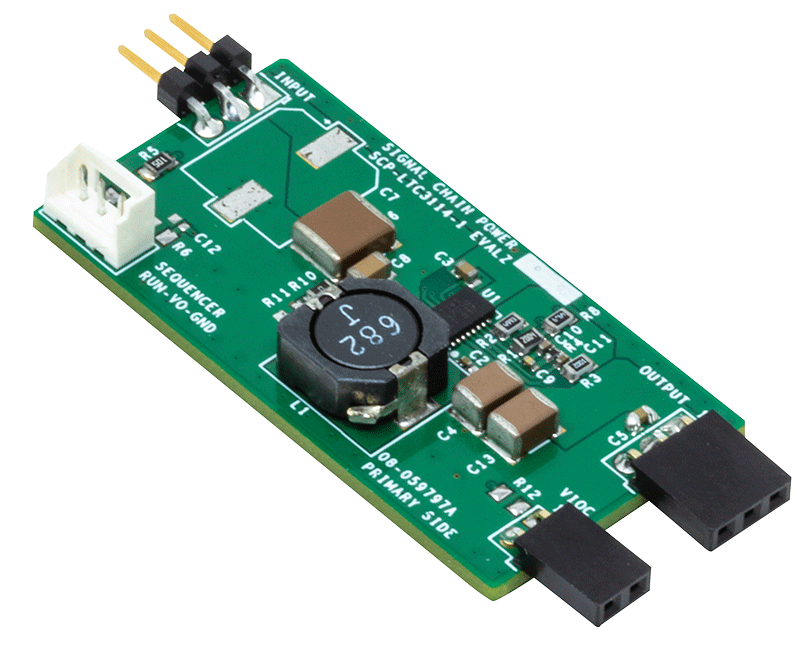

LTC3114 信号链评估板| 具有可编程输出电流的 40V、1A 同步降压-升压型 DC/DC 转换器
