特性
- 从 20mV 的输入工作
- 完整的能量收集电源管理系统
- 可选的 VOUT：2.5V、3V、3.7V 或 4.5V
- LDO：2.2V (在 3mA)
- 逻辑控制的输出
- 保存能量输出
- 电源良好指示器
- 采用紧凑的升压型变压器
- 小外形 12 引脚 (3mm x 4mm) DFN 或 16 引脚 SSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®3108-1 是一款高度集成的 DC/DC 转换器，非常适合于收集和管理来自诸如 TEG (热电发生器)、热电堆和小型太阳能电池等极低输入电压电源的剩余能量。该器件所采用的升压型拓扑结构可在输入电压低至 20mV 的情况下正常运作。
LTC3108-1 采用一个小外形的升压变换器，可提供一款面向无线检测和数据采集应用的完整电源管理解决方案。2.2V LDO 负责给一个外部微处理器供电，而主输出则设置为 4 种固定电压之一，用于为一个无线发送器或传感器供电。当主输出电压处于调节状态时，电源良好指示器将发出指示信号。第二个输出可以由主机来使能。一个存储电容器在没有可用的输入电压电源时用于提供电源。极低的静态电流和高效率设计可确保输出存储电容器拥有尽可能最快的充电时间。 LTC3108-1 在功能方面与 LTC3108 相同，不同之处在于其独特的固定 VOUT 选择。
LTC3108-1 采用小外形的耐热性能增强型 12 引脚 (3mm x 4mm) DFN 封装和 16 引脚 SSOP 封装。
Applications
- 远端传感器和无线电设备电源
- 剩余热能收集
- HVAC 系统
- 工业无线检测
- 自动测量
- 楼宇自动化
- 预料性维修
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3108-1
文档
筛查
1 应用
-
全部
-
技术文章
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
中文
-
英文
-
日文
数据手册
2
技术文章
3
用户手册
1
333.00K
可靠性数据
1
25.35 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
新闻 1
产品选型卡 2
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3108EDE-1#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC3108EDE-1#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC3108EGN-1#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3108EGN-1#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3108IDE-1#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC3108IDE-1#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC3108IGN-1#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3108IGN-1#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
- LTC3108EDE-1#PBF
- 引脚/封装图-中文版
-
12-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3108EDE-1#TRPBF
- 引脚/封装图-中文版
-
12-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3108EGN-1#PBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3108EGN-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3108IDE-1#PBF
- 引脚/封装图-中文版
-
12-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3108IDE-1#TRPBF
- 引脚/封装图-中文版
-
12-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3108IGN-1#PBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3108IGN-1#TRPBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC3108EGN-1#PBF
量产
LTC3108EGN-1#TRPBF
量产
LTC3108IGN-1#PBF
量产
LTC3108IGN-1#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC3108EGN-1#PBF
量产
LTC3108EGN-1#TRPBF
量产
LTC3108IGN-1#PBF
量产
LTC3108IGN-1#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC3108EGN-1#PBF
量产
LTC3108EGN-1#TRPBF
量产
LTC3108IGN-1#PBF
量产
LTC3108IGN-1#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC3108EGN-1#PBF
量产
LTC3108EGN-1#TRPBF
量产
LTC3108IGN-1#PBF
量产
LTC3108IGN-1#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC3108EGN-1#PBF
量产
LTC3108EGN-1#TRPBF
量产
LTC3108IGN-1#PBF
量产
LTC3108IGN-1#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC3108EGN-1#PBF
量产
LTC3108EGN-1#TRPBF
量产
LTC3108IGN-1#PBF
量产
LTC3108IGN-1#TRPBF
量产
评估套件 1

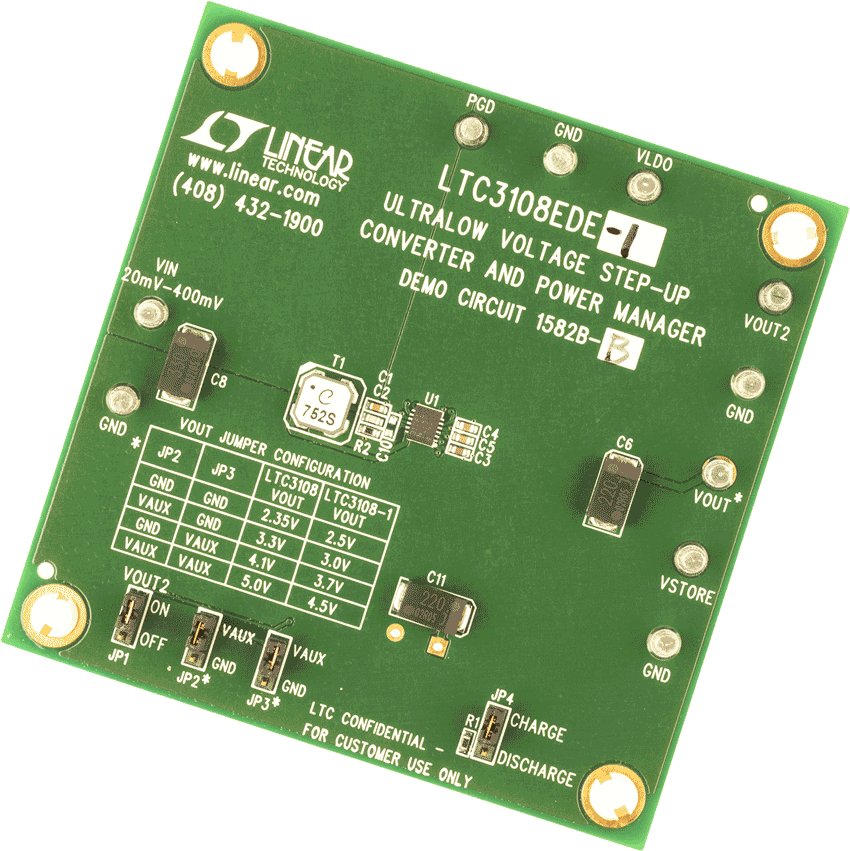

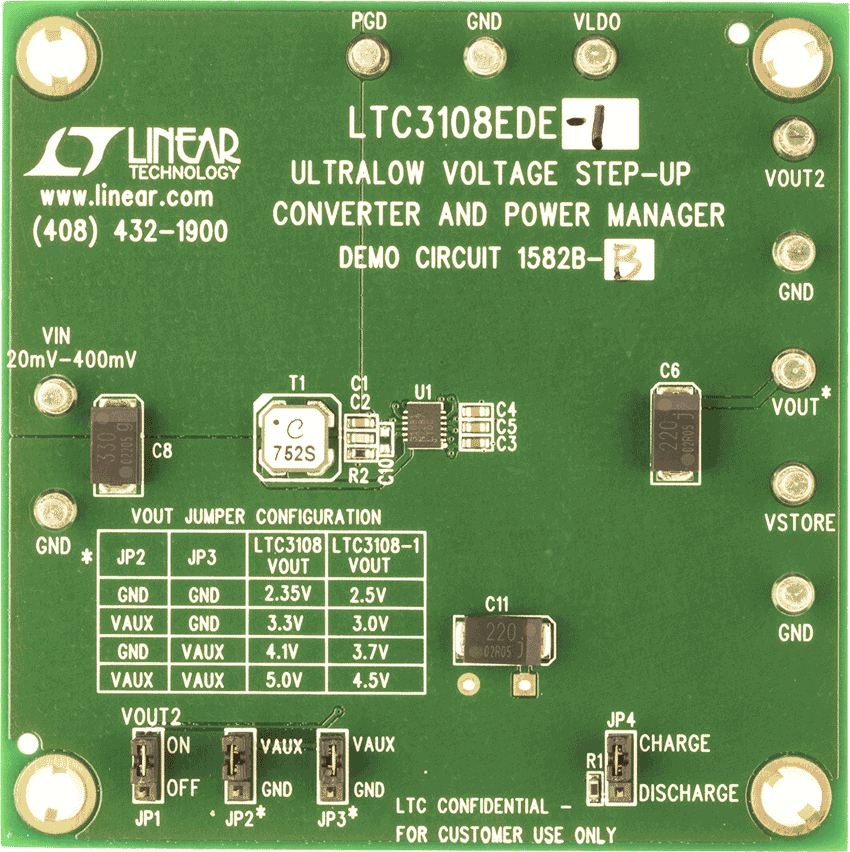

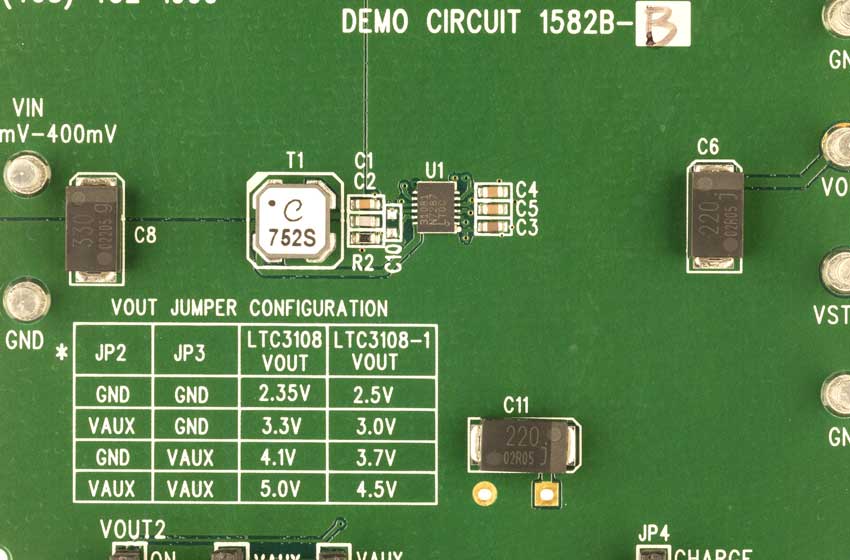

DC1582B-B
LTC3108EDE-1 Demo Board | Ultralow Voltage Step-Up Converter and Power Manager
产品详情
DC1582B-B: Demo Board for the LTC3108-1 Ultralow Voltage Step-Up Converter and Power Manager.
