    LTC3103

    1.8μA 静态电流、15V、300mA 同步降压型 DC/DC 转换器

概览

优势和特点

  • 超低静态电流:2.6μA

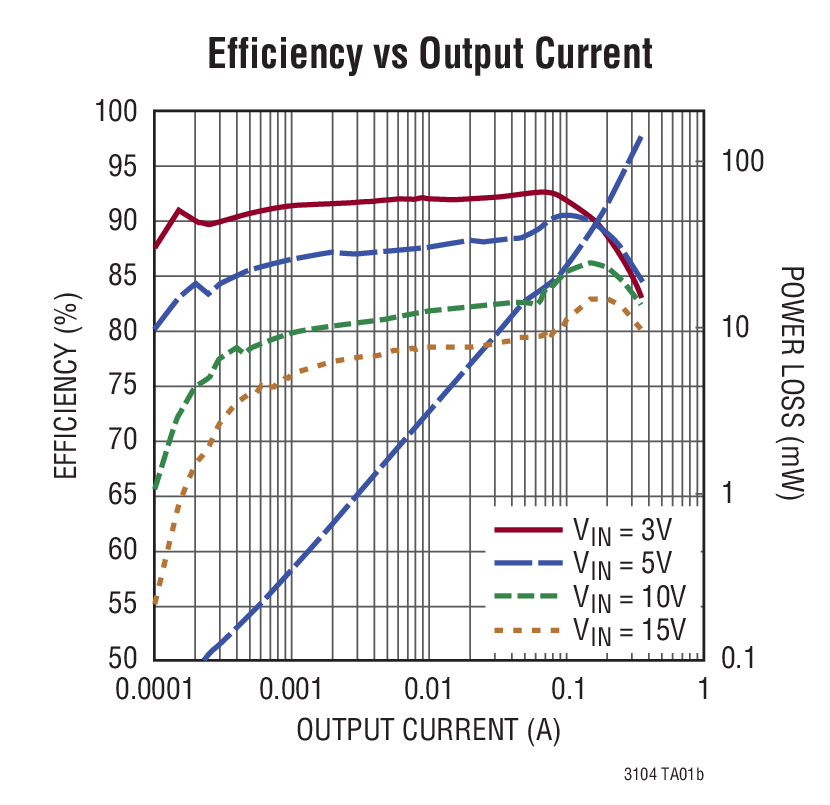

  • 同步整流:效率高达 95%
  • 宽 VIN 范围:2.5V 至 15V
  • 宽 VOUT 范围:0.6V至13.8V
  • 300mA 输出电流
  • 用户可选的自动突发模式 (Burst Mode®) 操作或强制连续操作
  • 准确和可编程的 RUN 引脚门限
  • 1.2MHz 固定频率 PWM
  • 内部补偿
  • 用于 VOUT 的电源良好状态输出
  • 10mA 可调 LDO

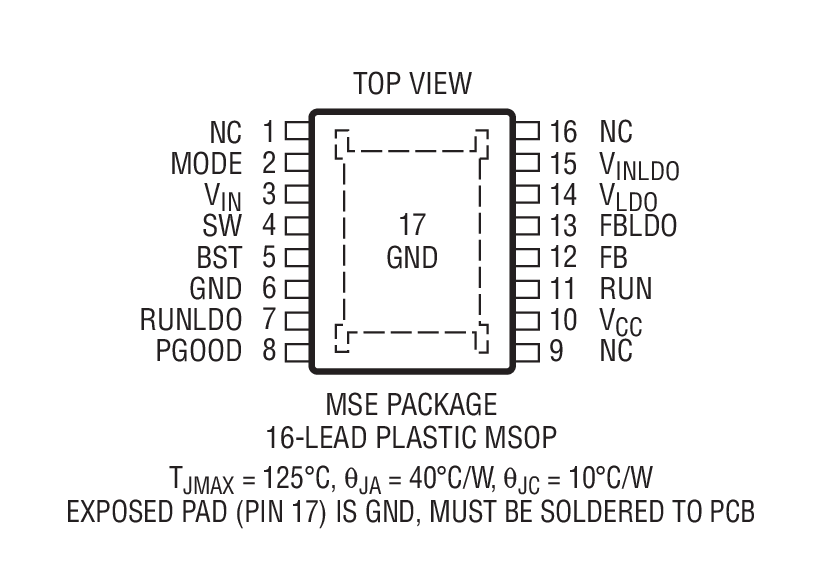

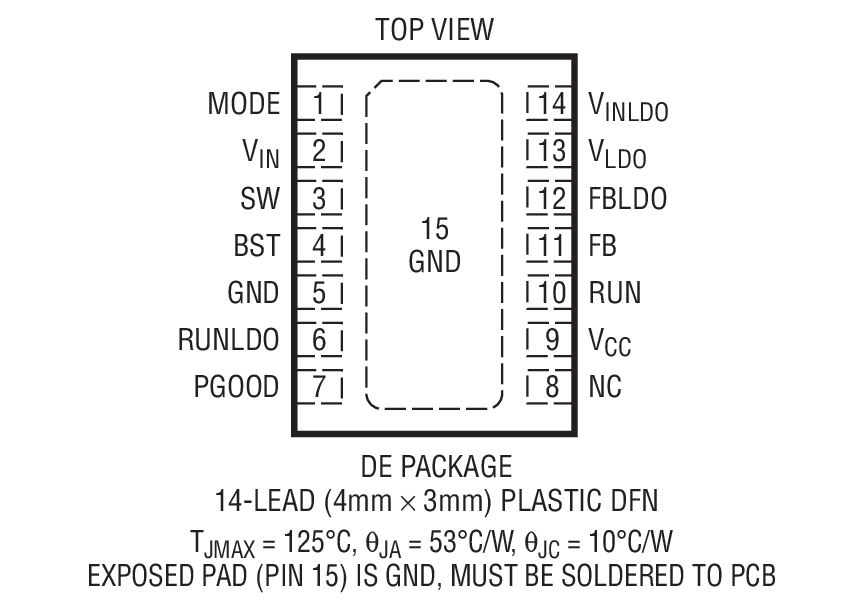

  • 采用耐热性能增强型 3mm x 4mm x 0.75mm、14 引脚 DFN 封装和 16 引脚 MSOP 封装

产品详情

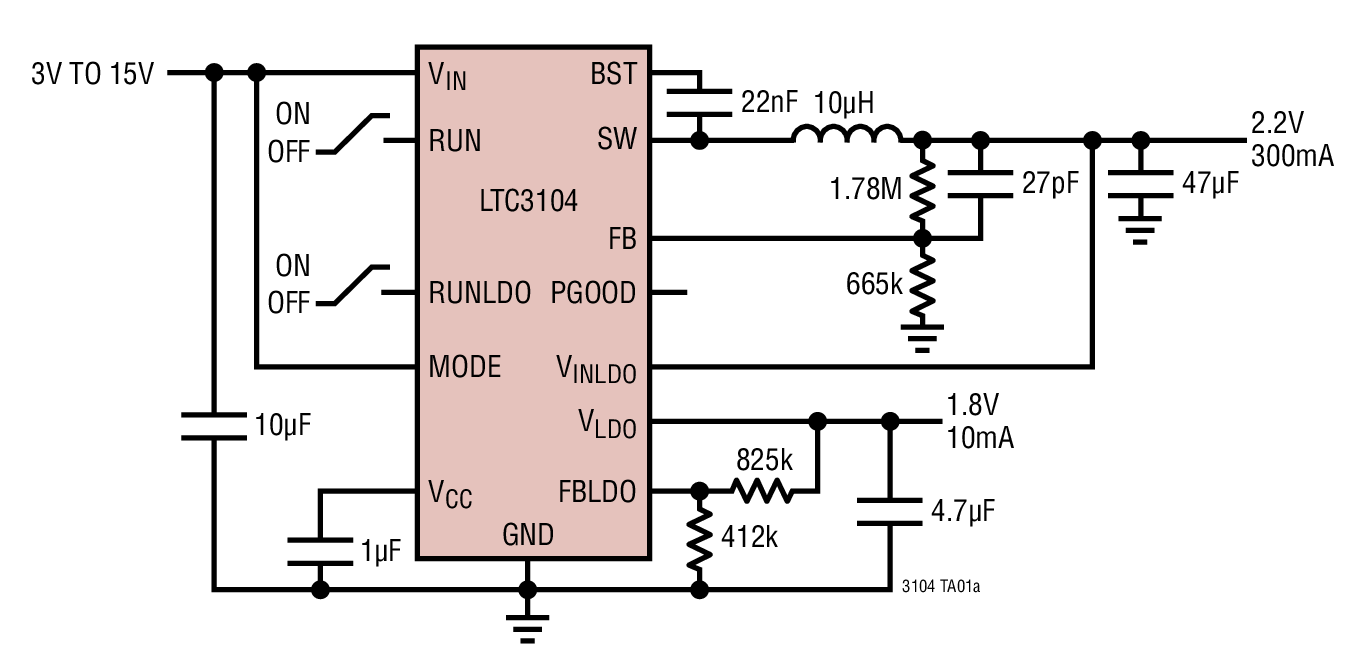

LTC®3104 是一款采用电流模式架构的高效率、单片式同步降压型转换器,能提供 300mA 的输出电流。LTC3104 包括一个集成的可调 10mA LDO,用于给对噪声敏感的功能电路供电。

LTC3104 提供了两种操作模式:自动突发模式操作和强制连续模式,从而使用户能够优化输出电压纹波、噪声和轻负载效率。当启用突发模式操作时,无负载条件下的典型 DC 输入电源电流减小至 2.6μA,因而最大限度地提高了轻负载时的效率。而选择强制连续模式则可执行非常低噪声的恒定频率 (1.2MHz) 操作。

此外,LTC3104 还包括一个准确的 RUN 比较器、热过载保护电路、一个电源良好输出和一种集成的软起动功能电路,以保证电源系统上电处于良好受控状态。


应用

  • 远程传感器网络
  • 分布式电源系统
  • 多节电池的电池组或超级电容器稳压器
  • 能量收集器
  • 便携式仪器
  • 低功率无线系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LTC3104
