LTC2952

具监控器的按钮 PowerPath 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC2952 - Supervisory Circuits, LT3010 - LDO Linear Regulators Download 4.28 KB
产品模型 8
特性
  • 按钮接通 / 关断控制
  • DC 电源之间的自动低损耗切换
  • 宽工作电压范围：2.7V 至 28V
  • 25μA 的低停机电流
  • 保证门限准确度：在整个温度范围内的监视电压为 ±1.5%
  • 可调按钮接通 / 关断定时器
  • 简单的接口提供了适度的微处理器停机
  • 停机之前的可延长内务处理等待时间
  • 200ms 复位延迟和 1.6s 看门狗超时
  • 在 PB 输入端上提供 ±8kV HBM ESD
  • 20 引脚 TSSOP 封装和 (4mm x 4mm) QFN 封装

更多细节
show more Icon

LTC®2952 是一款电源管理器件，具有三项主要功能：系统电源的按钮接通 / 关断控制、理想二极管 PowerPath™ 控制器和系统监视。LTC2952 的按钮输入 (负责提供系统电源接通 / 关断控制) 具有独立可调的 ON 和 OFF 防反跳时间。包含一个中断信号的简单微处理器接口在断电之前提供了正确的系统内务处理。

通过调节两个外部 P 沟道 MOSFET 使其具有一个 20mV 的小幅正向压降，理想二极管 PowerPath 控制器在两个 DC 电源之间提供了自动低损耗切换。

高可靠性系统可以运用 LTC2952 的监视功能以确保系统完整性。这些功能包括：电源故障、电压监视和微处理器看门狗。

LTC2952 可在一个很宽的工作电压范围内运作，以适应多种输入电源。该器件实现了 20mV 低外部 MOSFET 调节与非常低待机电流的组合，因而完全符合电池供电型应用和功耗敏感型应用的要求。



Applications

  • 台式电脑和笔记本电脑
  • 便携式仪表
  • 蜂窝电话、PDA 和手持式计算机
  • 服务器和计算机外设
  • 电池后备系统

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC2952 - Supervisory Circuits, LT3010 - LDO Linear Regulators Download 4.28 KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2952

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/20/2011
英文

LTC2952: Pushbutton PowerPath Controller with Supervisor Data Sheet

打开PDF文件

redirect
282.00K
download

下载 PDF

PDF Vector

PDF

更新 10/28/2011
日文

LTC2952: 監視機能付きプッシュボタン PowerPathコントローラ データシート

打开PDF文件

redirect
575.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/13/2016
英文
DC1033B - Demo Manual redirect icon

417.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R536 Reliability Data redirect icon

49.04 K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 10/01/2007
英文
Pushbutton On/Off Controller Provides µProcessor Reset Monitor and Input Supply Monitoring redirect icon

PDF Vector

HTML

更新 09/01/2006
英文
Single Device Combines Pushbutton On/Off Control, Ideal Diode PowerPath and Accurate System Monitoring redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2952CF#PBF 20-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2952CF#TRPBF 20-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2952CUF#PBF 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2952CUF#TRPBF 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2952IF#PBF 20-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2952IF#TRPBF 20-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2952IUF#PBF 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2952IUF#TRPBF 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2952CF#PBF

量产

LTC2952CF#TRPBF

量产

LTC2952IF#PBF

量产

LTC2952IF#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2952CUF#PBF

量产

LTC2952CUF#TRPBF

量产

LTC2952IUF#PBF

量产

LTC2952IUF#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2952CF#PBF

量产

LTC2952CF#TRPBF

量产

LTC2952IF#PBF

量产

LTC2952IF#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2952CUF#PBF

量产

LTC2952CUF#TRPBF

量产

LTC2952IUF#PBF

量产

LTC2952IUF#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

TimerBlox1
LTC6991
popup image
Cart

量产

TimerBlox：可重置的低频振荡器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

评估套件 1

reference details image

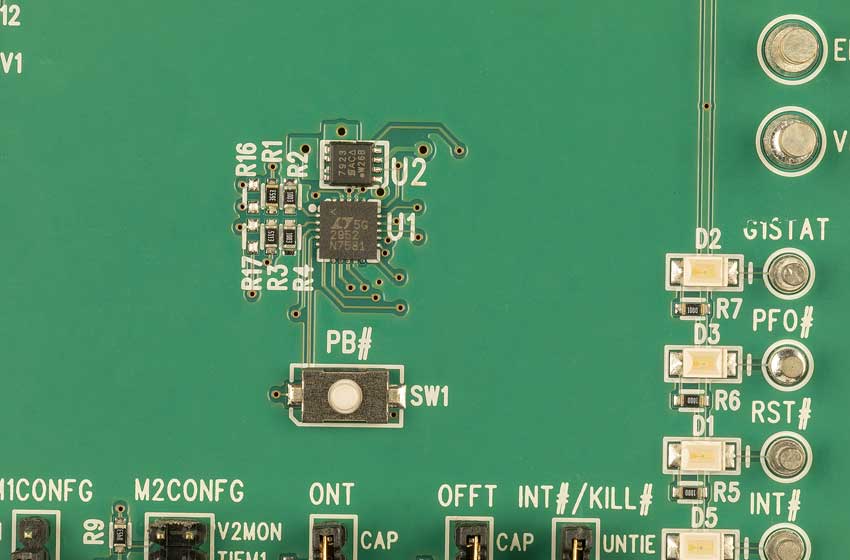

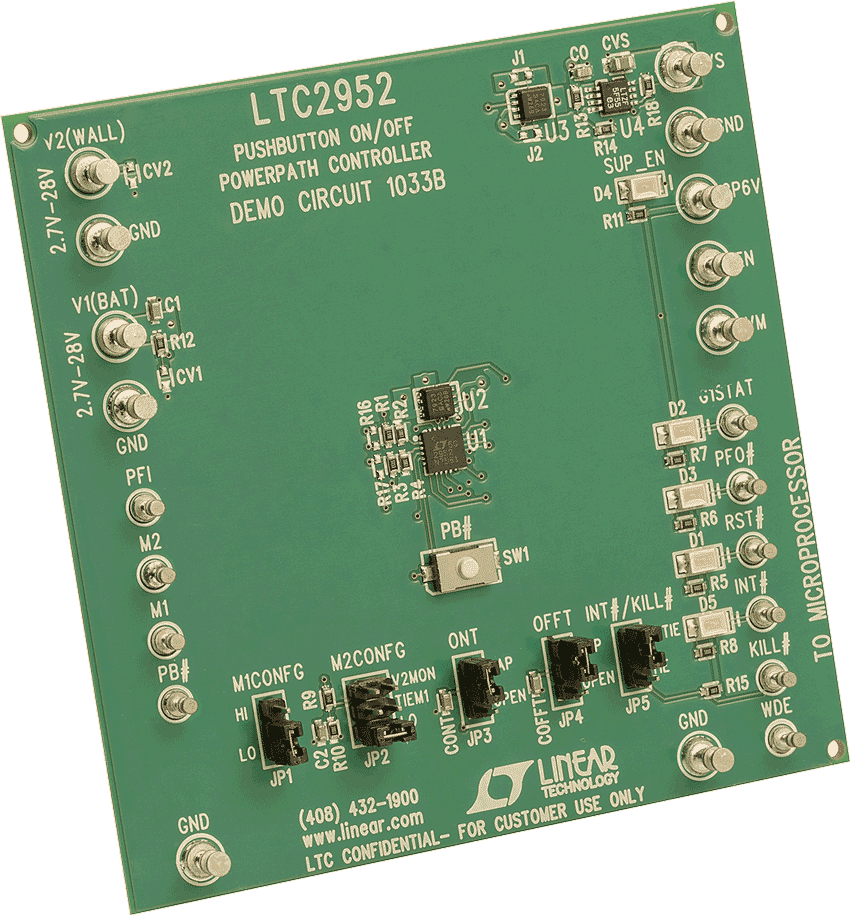

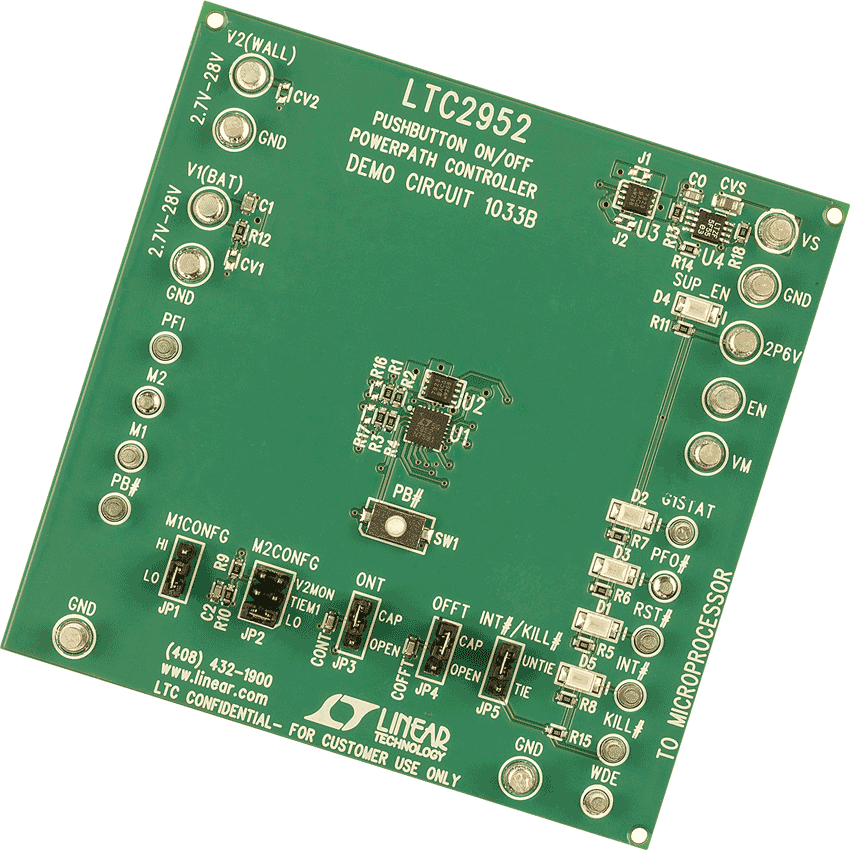

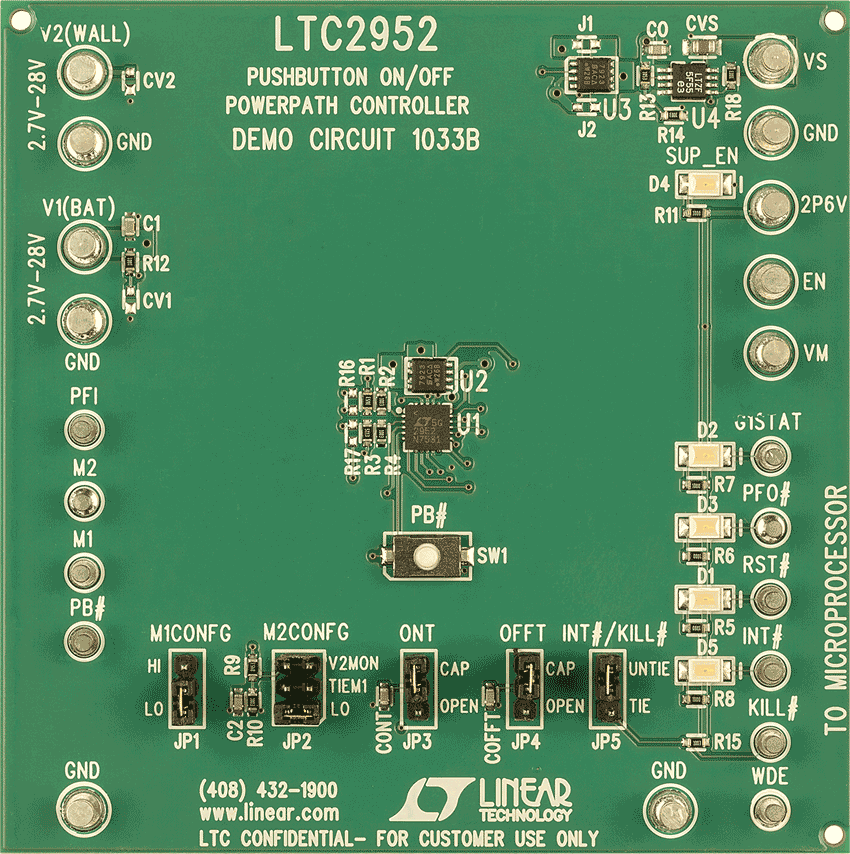

DC1033B

LTC2952 演示板 | 具监控器的按钮电源路径控制器

zoom

DC1033B

LTC2952 演示板 | 具监控器的按钮电源路径控制器

download icon

下载

 print icon

打印
DC1033B
LTC2952 演示板 | 具监控器的按钮电源路径控制器
立即购买 更多内容

产品详情

演示电路 1033B 采用 LTC2952，后者是一款微功率、多用途按钮接通/关断 PowerPath™ 控制器，可提供电压监察和管理功能、以及理想二极管电源路径。可选的 PowerPath 管理模式支持多种上电和断电配置，包括按钮接通/关断控制和电压检测接通/关断控制。




资料

pdf icon

PDF

DC1033B - Demo Manual Download

417.00K

pdf icon

ZIP

DC1033B - Design Files Download

933.00K

pdf icon

PDF

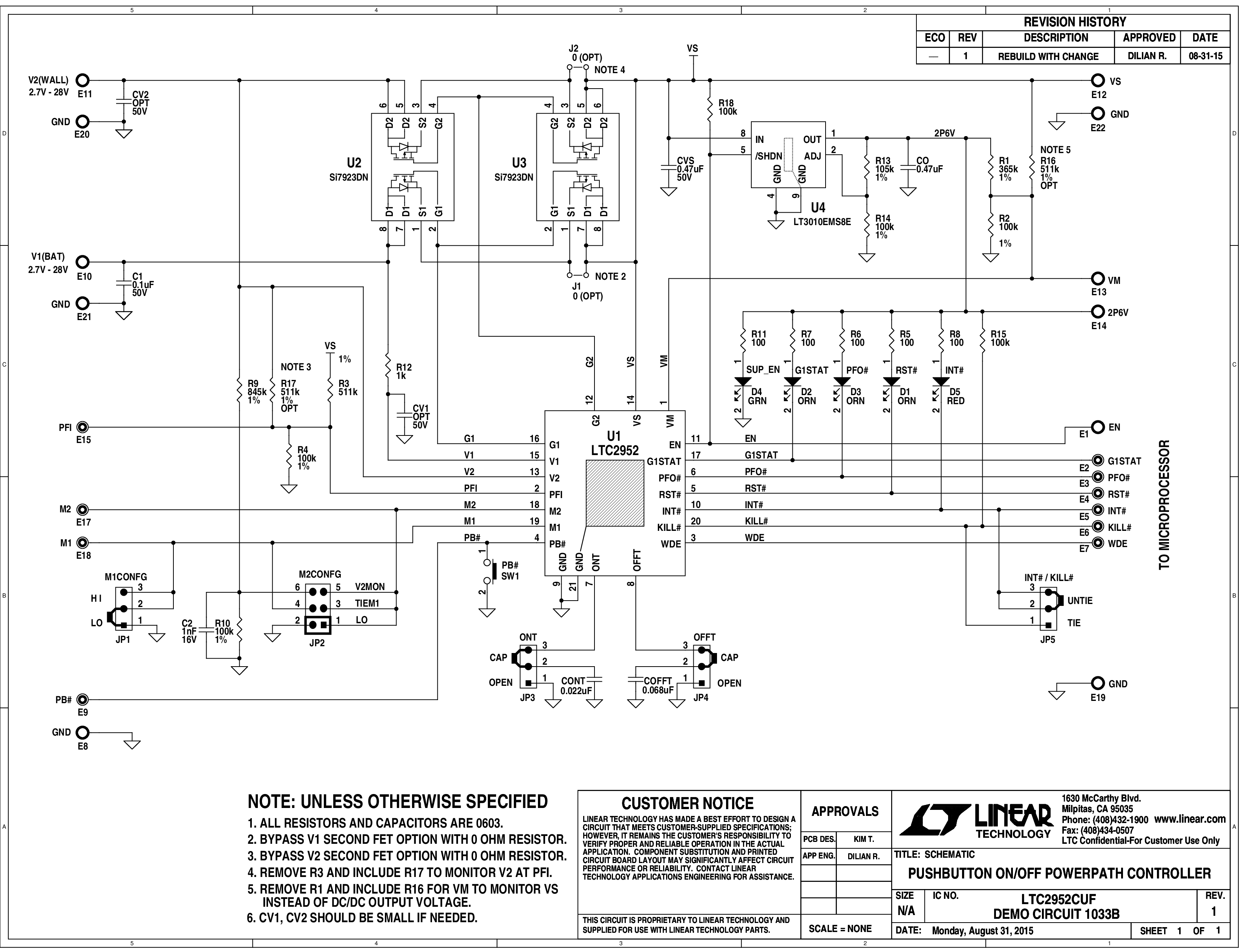

DC1033B - Schematic Download

38.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC1033B

LTC2952 演示板 | 具监控器的按钮电源路径控制器

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC2952 - Supervisory Circuits, LT3010 - LDO Linear Regulators Download
