LTC2951

按钮接通/关断控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3010 - LDO Linear Regulators, LTC2951 - Power Monitor, Control, and Protection Download 2.28 KB LTspice LTC2951 - Power Monitor, Control, and Protection Download 1.84 KB
产品模型 16
特性
  • 可调型按钮防反跳和延迟定时器
  • 低电源电流：6µA
  • 宽工作电压范围：2.7V 至 26.4V
  • EN 输出 (LTC2951-1) 提供了 DC/DC 转换器控制
  • EN 输出 (LTC2951-2) 提供了电路断路器控制
  • 简单的接口提供了便利的微处理器停机功能
  • 具有内部上拉电阻器的高输入电压 PB 引脚
  • 在 PB 输入端上的  ±10kV ESD HBM
  • 在 KILL 比较器输入端上具有准确的 0.6V 门限

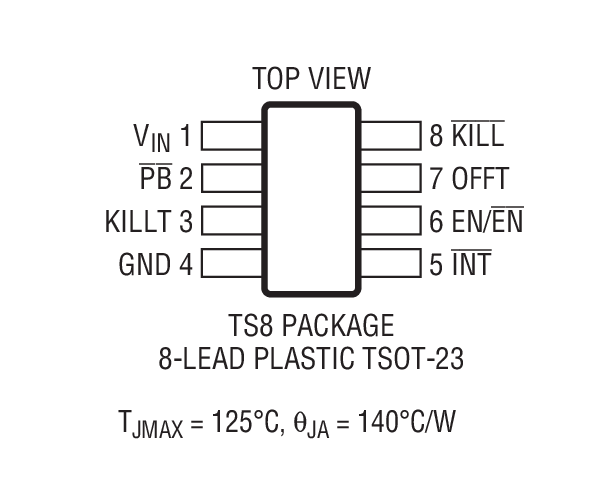

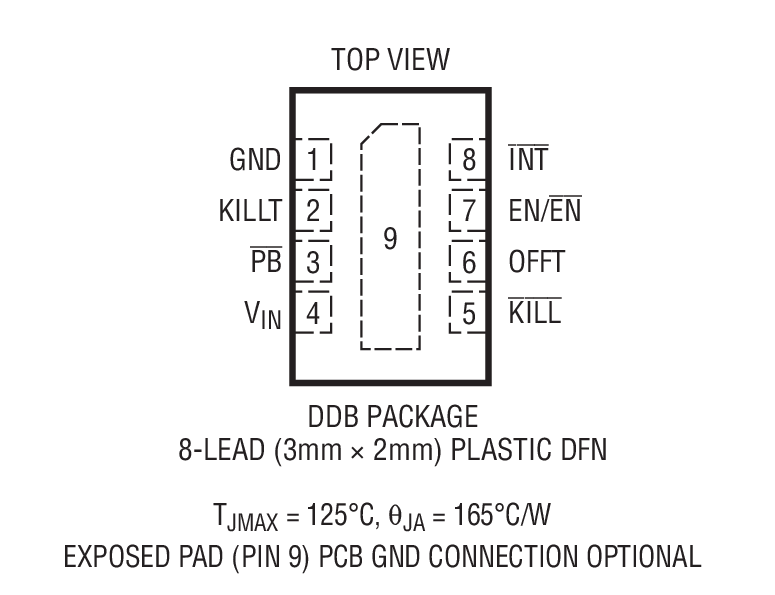

  • 采用 8 引脚 3mm x 2mm DFN 和 ThinSOT™ 封装



更多细节
show more Icon

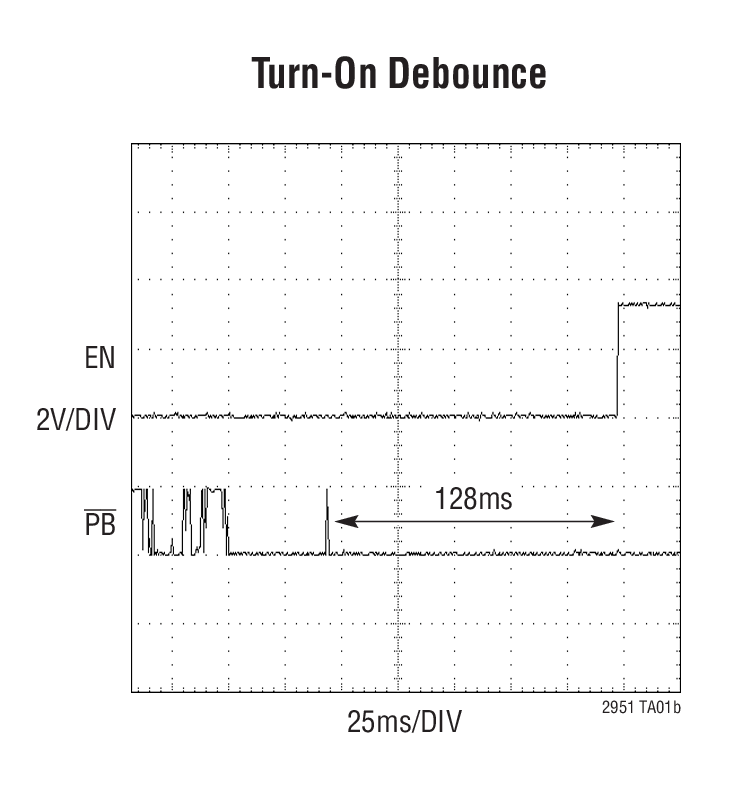

LTC®2951 是一款微功率、宽输入电压范围、按钮接通/关断控制器。该器件包含一个用于控制一个漏极开路使能输出的电平变换按钮输入。按钮关断防反跳时间可从外部进行设置，而接通防反跳时间则固定于 128ms。一个简单的微处理器接口为在断电之前进行正确的系统内务处理创造了条件。在系统故障条件下，一个可调 KILL 超时延迟可确保正确的断电。

LTC2951 可在一个 2.7V 至 26.4V 的宽输入电压范围内运作，以适应各种各样的输入电源。非常低的静态电流 (典型值为 6µA) 使得 LTC2951 成为电池供电型应用的理想选择。该器件有两种版本，以提供正使能极性或负使能极性。器件的封装型式为 8 引脚 3mm x 2mm DFN 和 ThinSOT。




Applications

  • 便携式仪表
  • Blade 服务器
  • 便携式客户服务 PDA
  • 台式计算机和笔记本计算机



Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3010 - LDO Linear Regulators, LTC2951 - Power Monitor, Control, and Protection Download 2.28 KB LTspice LTC2951 - Power Monitor, Control, and Protection Download 1.84 KB
产品模型 16
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2951

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 技术文章
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 01/24/2011
英文

LTC2951: Push Button On/Off Controller Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 03/10/2011
日文

LTC2951: プッシュボタン・オン/オフ･コントローラ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

设计笔记

4

PDF Vector

PDF

更新 08/22/2007
英文
DN391 - Pushbutton On/Off Controller Simplifies System Design redirect icon

95.00K

download

下载 PDF

PDF Vector

PDF

更新 08/15/2006
中文
DN391 - 按钮接通/关断控制器简化了系统设计 redirect icon

670.00K

download

下载 PDF

PDF Vector

PDF

更新 09/05/2006
日文
DN391 - システム設計を簡単にするプッシュボタン・オン/オフ・コントローラ redirect icon

196.00K

download

下载 PDF

PDF Vector

HTML

更新 11/04/2022
英文
Design Note 391: Pushbutton On/Off Controller Simplifies System Design redirect icon

技术文章

3

PDF Vector

PDF

更新 01/10/2010
中文
用单个按钮实现多种功能 redirect icon

404.00K

download

下载 PDF

PDF Vector

HTML

更新 10/01/2007
英文
Pushbutton On/Off Controller Provides µProcessor Reset Monitor and Input Supply Monitoring redirect icon

PDF Vector

HTML

更新 12/01/2005
英文
A Better Way to Push Your Buttons redirect icon

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC826B - Demo Manual redirect icon

396.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R413 Reliability Data redirect icon

26.34 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 8
show more Icon

数据手册 1

LTC2951: Push Button On/Off Controller Data Sheet

可靠性数据 1

R413 Reliability Data

用户手册 1

DC826B - Demo Manual

设计笔记 2

DN391 - 按钮接通/关断控制器简化了系统设计
Design Note 391: Pushbutton On/Off Controller Simplifies System Design

技术文章 3

用单个按钮实现多种功能
Pushbutton On/Off Controller Provides µProcessor Reset Monitor and Input Supply Monitoring
A Better Way to Push Your Buttons

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2951CDDB-1#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951CDDB-1#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951CDDB-2#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951CDDB-2#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951CTS8-1#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951CTS8-1#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951CTS8-2#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951CTS8-2#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951IDDB-1#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951IDDB-1#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951IDDB-2#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951IDDB-2#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951ITS8-1#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951ITS8-1#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951ITS8-2#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2951ITS8-2#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

TimerBlox1
LTC6991
popup image
Cart

量产

TimerBlox：可重置的低频振荡器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

评估套件 1

reference details image

DC826C

dc826c——LTC2950-2/LTC2951-2 按钮接通/关断控制器 2.7V ≤ VIN ≤ 26.4V

zoom

DC826C

dc826c——LTC2950-2/LTC2951-2 按钮接通/关断控制器 2.7V ≤ VIN ≤ 26.4V

download icon

下载

 print icon

打印
DC826C
dc826c——LTC2950-2/LTC2951-2 按钮接通/关断控制器 2.7V ≤ VIN ≤ 26.4V
立即购买 更多内容

产品详情

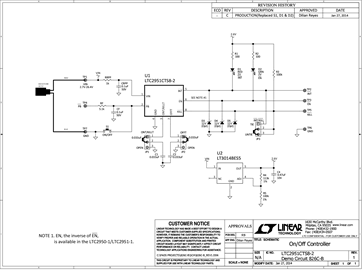

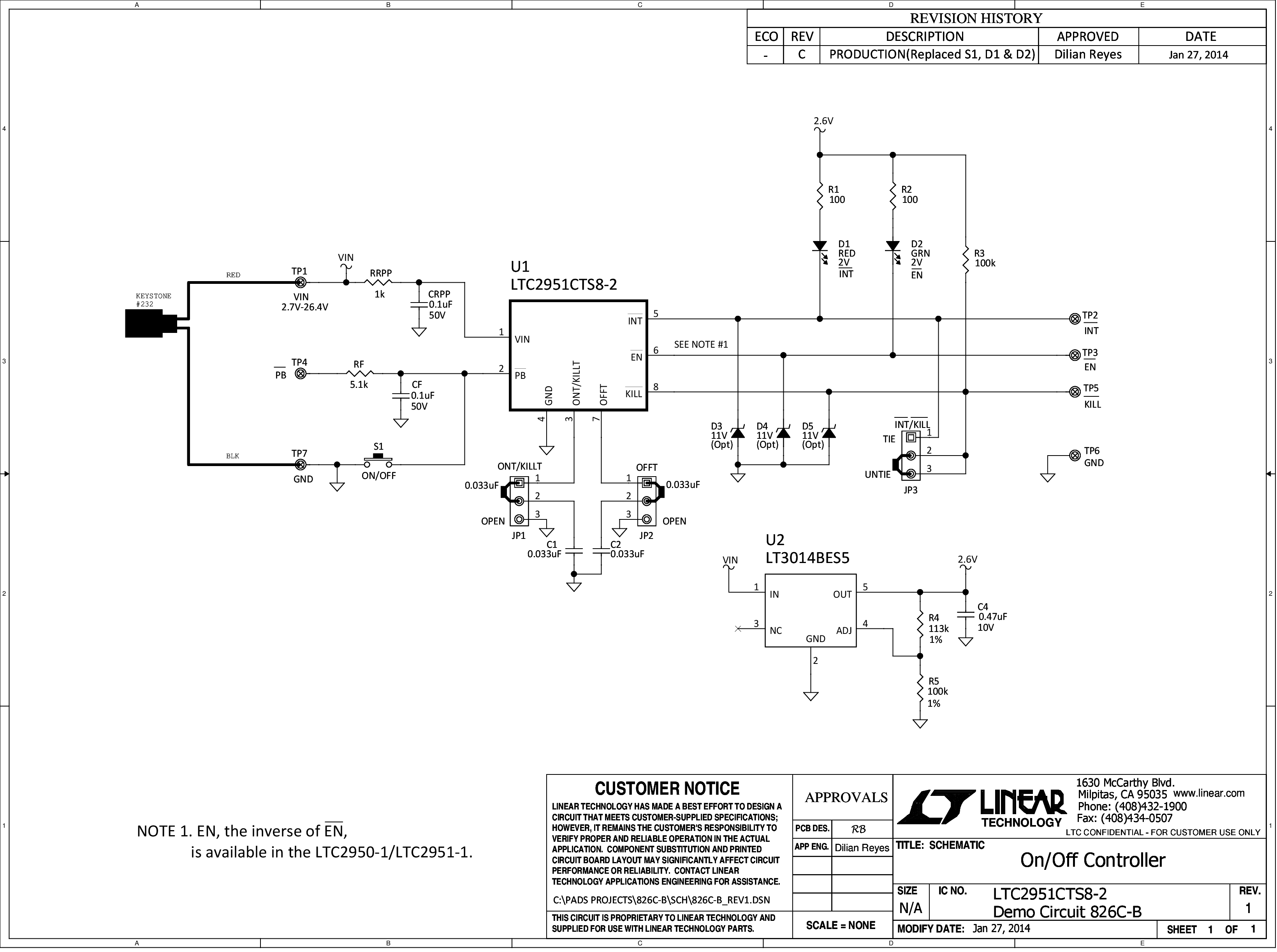

演示电路 826C-A 和 826C-B 分别采用了 LTC2950-2 和 LTC2951-2，这两款器件是低功率、宽输入电压范围的按钮接通/关断控制器。按钮开关可将 /PB 引脚短接至地，进而将 /EN 引脚设定为低电平。随后将 /PB 引脚第二次短接至地，则使 /EN 引脚复位至高电平。/EN 引脚用于连接至 DC/DC 转换器停机，以控制电路的接通和关断 (使用 DC826C-A/DC826C-B 上的一个绿光 LED 进行仿真)。





资料

pdf icon

ZIP

DC826C - Design Files Download

1.00M

pdf icon

PDF

DC826C - Schematic Download

72.00K

pdf icon

PDF

DC826C - Demo Manual Download

275.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC826C

dc826c——LTC2950-2/LTC2951-2 按钮接通/关断控制器 2.7V ≤ VIN ≤ 26.4V

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3010 - LDO Linear Regulators, LTC2951 - Power Monitor, Control, and Protection Download

2.28 K

spice tool Lt Spice

LTC2951 - Power Monitor, Control, and Protection Download

1.84 K
