概览
优势和特点
- 可监控 6 个电源
- 可通过 I2C 调节的 UV 和 OV 跳变点

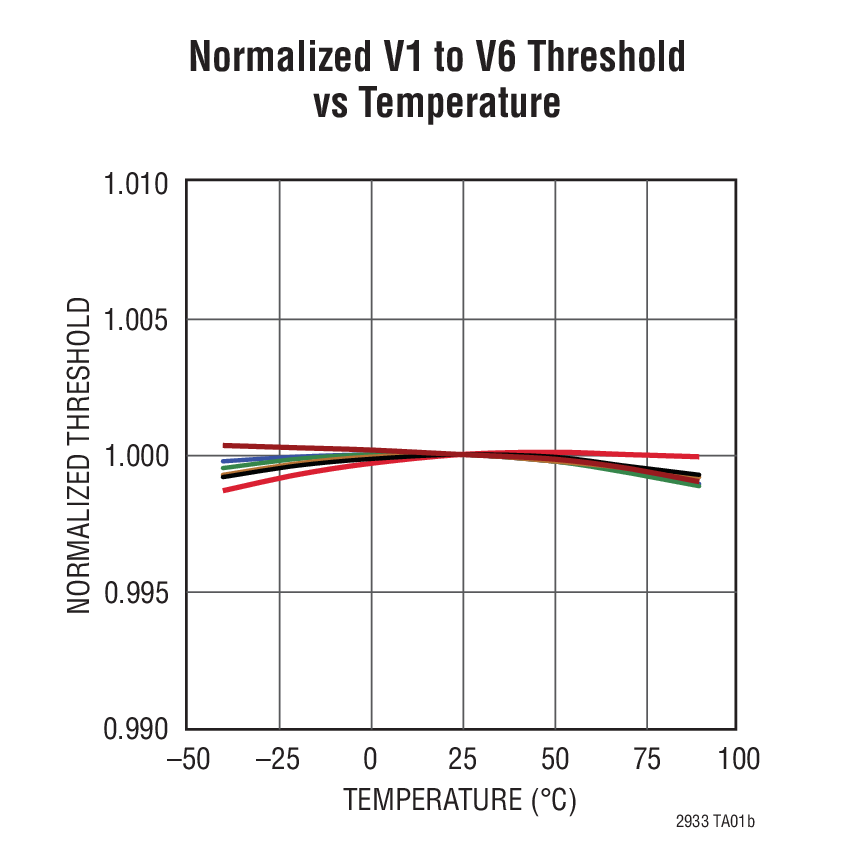

- 保证门限准确度：±1%
- I2C / SMBus 接口
- 内部 EEPROM
- 每个通道具有 256 种可编程门限
- 每个通道具有多达 3 种范围设定值
- 两个通用输入
- 三个通用输入 / 输出
- 可编程输出延迟
- 电源电压范围：3.4V 至 13.9V
- 电源电压功率均分 (从 V1 至 V4)

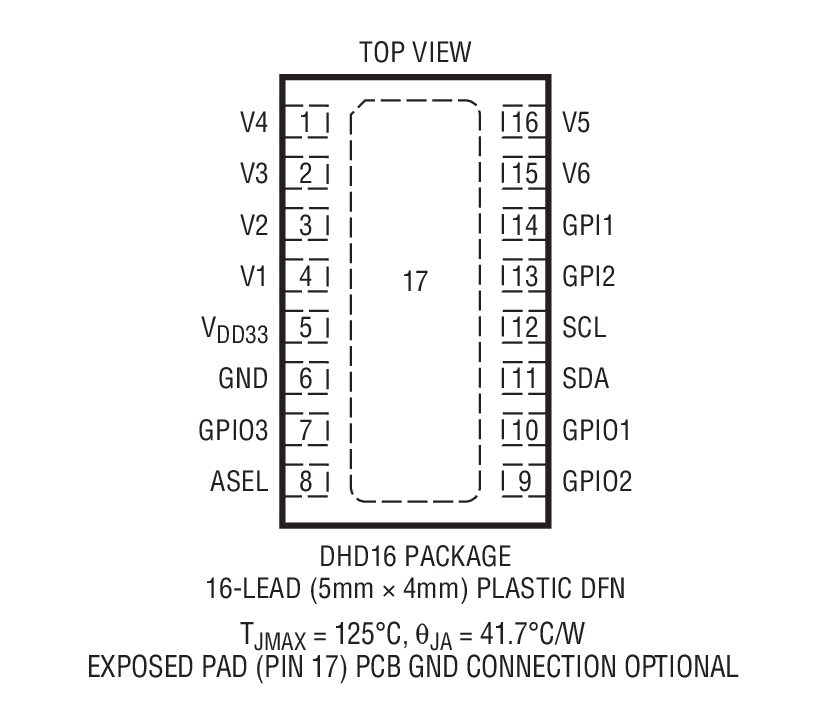

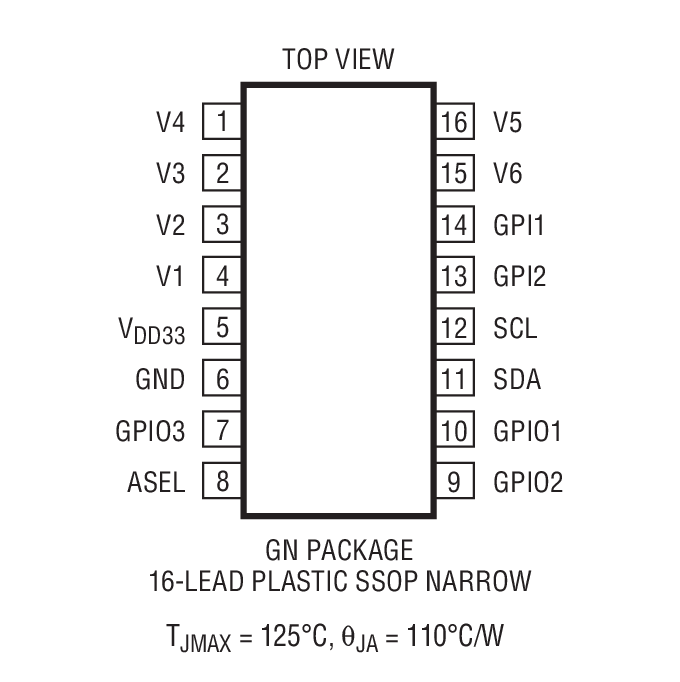

- 16 引脚 5mm x 4mm DFN 封装和 SSOP 封装
产品详情
LTC®2933是一款可采用 EEPROM 进行配置的电压监控器，其能够同时监察多达 6 个电源电压输入。每个电压检测器提供了各种不同范围和增量的可编程过压 / 欠压门限。
两个通用输入 (GPI) 可配置为可编程手动复位 (MR)、UV 停用 (UVDIS)、裕度调节 (MARG) 或辅助比较器 (AUXC) 输入。三个通用引脚 (GPIO) 可针对输入或输出操作进行配置。当被配置为一个输入时，一个 GPIO 引脚可映射至任何其他被配置为输出的 GPIO。GPIO 引脚也可配置为 ALERT 或故障输出。故障可以利用可编程的释放延迟时间进行配置。另外，输出类型和极性也是可配置的。
状态和历史寄存器负责记录故障，并可通过 I2C 接口进行轮询。而且，在内部 EEPROM 中还备份了一个故障记录瞬像。所有的参数均可通过 I2C 接口进行编程。配置 EEPROM 支持自主型操作，并不需要额外的软件。
应用
- 高可用性计算机系统
- 网络服务器
- 电信设备
- 数据存储器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (3)
参考资料
-
R567 Reliability Data3/23/2018PDF122K
-

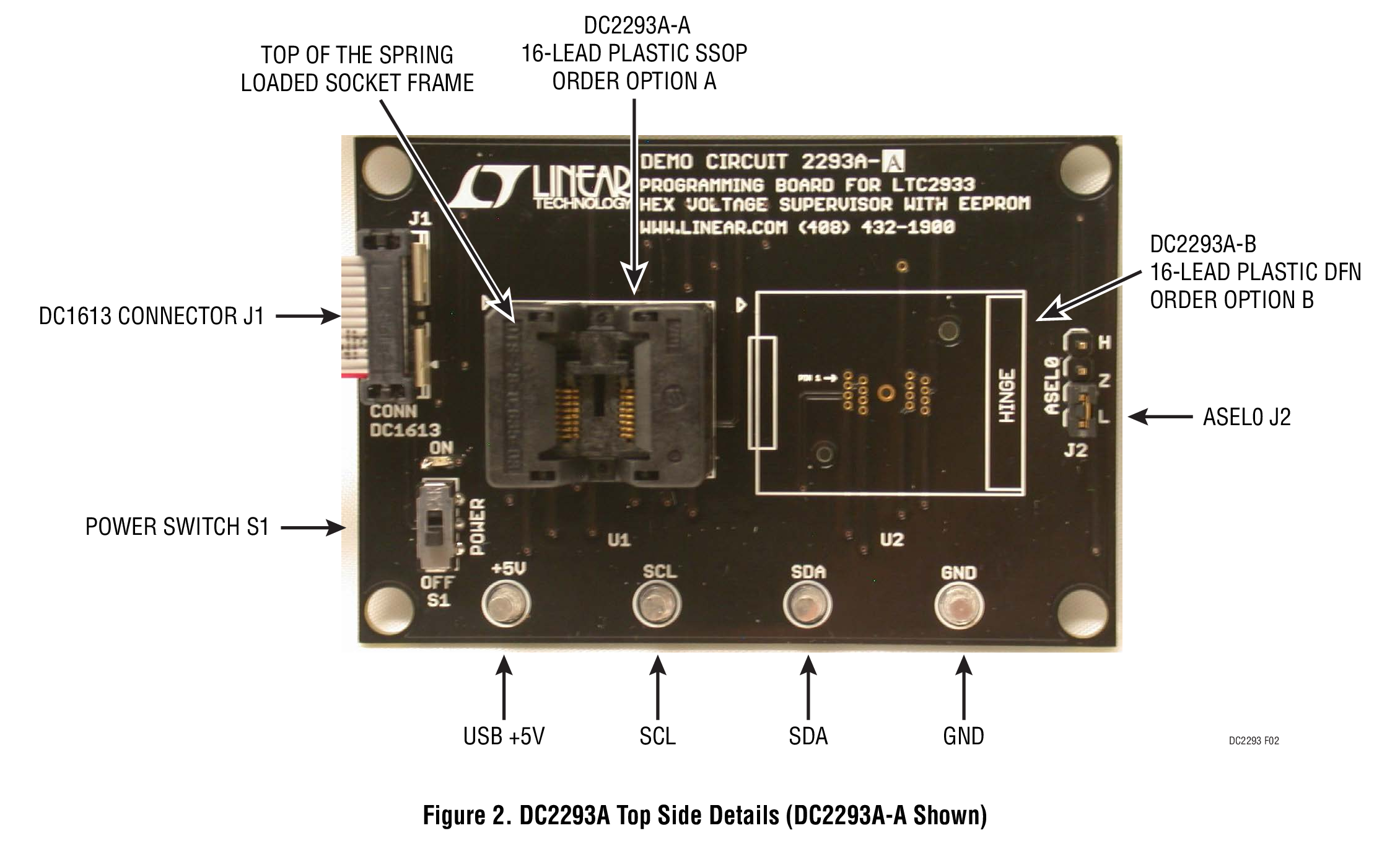

DC2293A - Demo Manual1/25/2016PDF1M
-

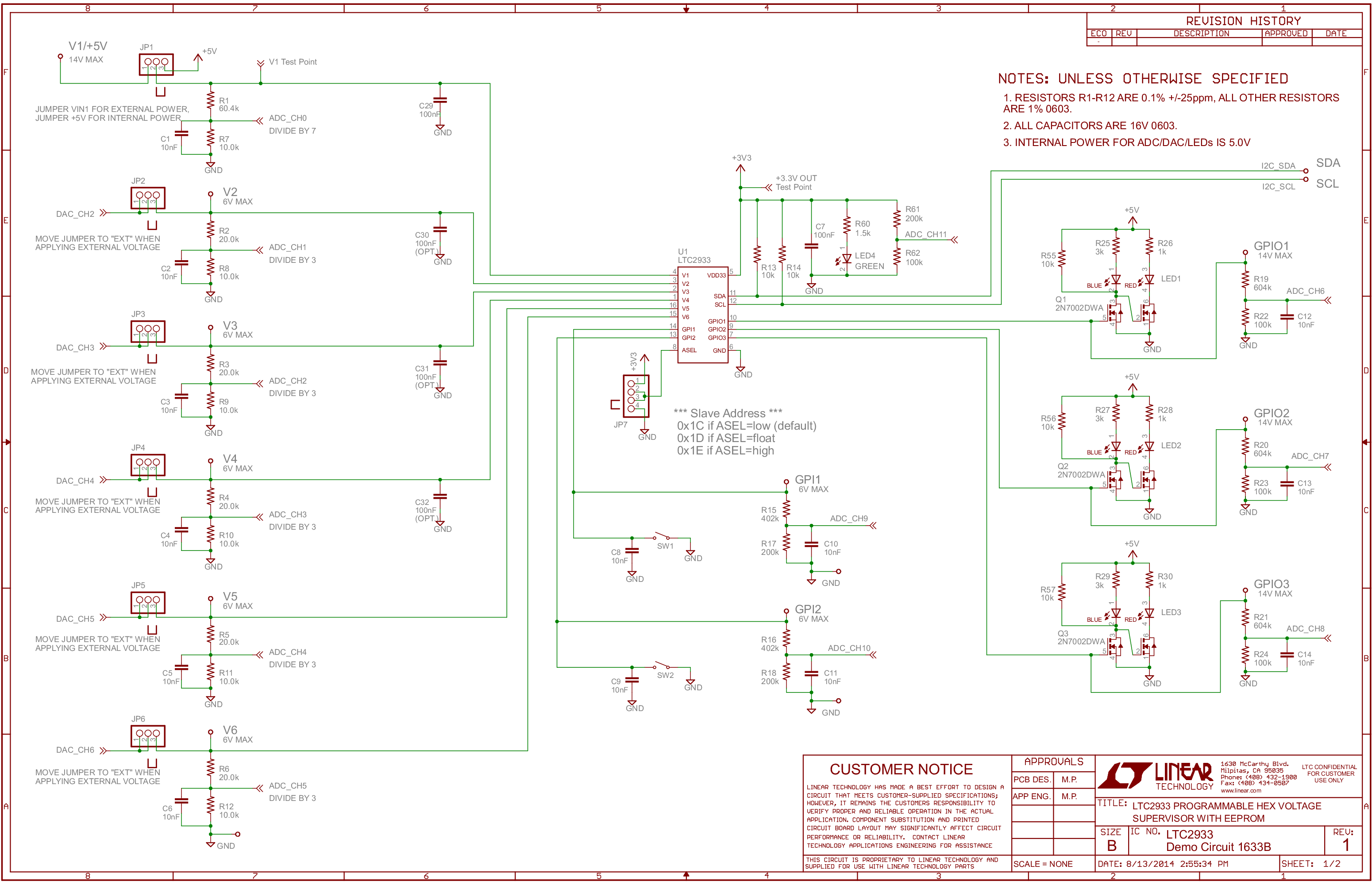

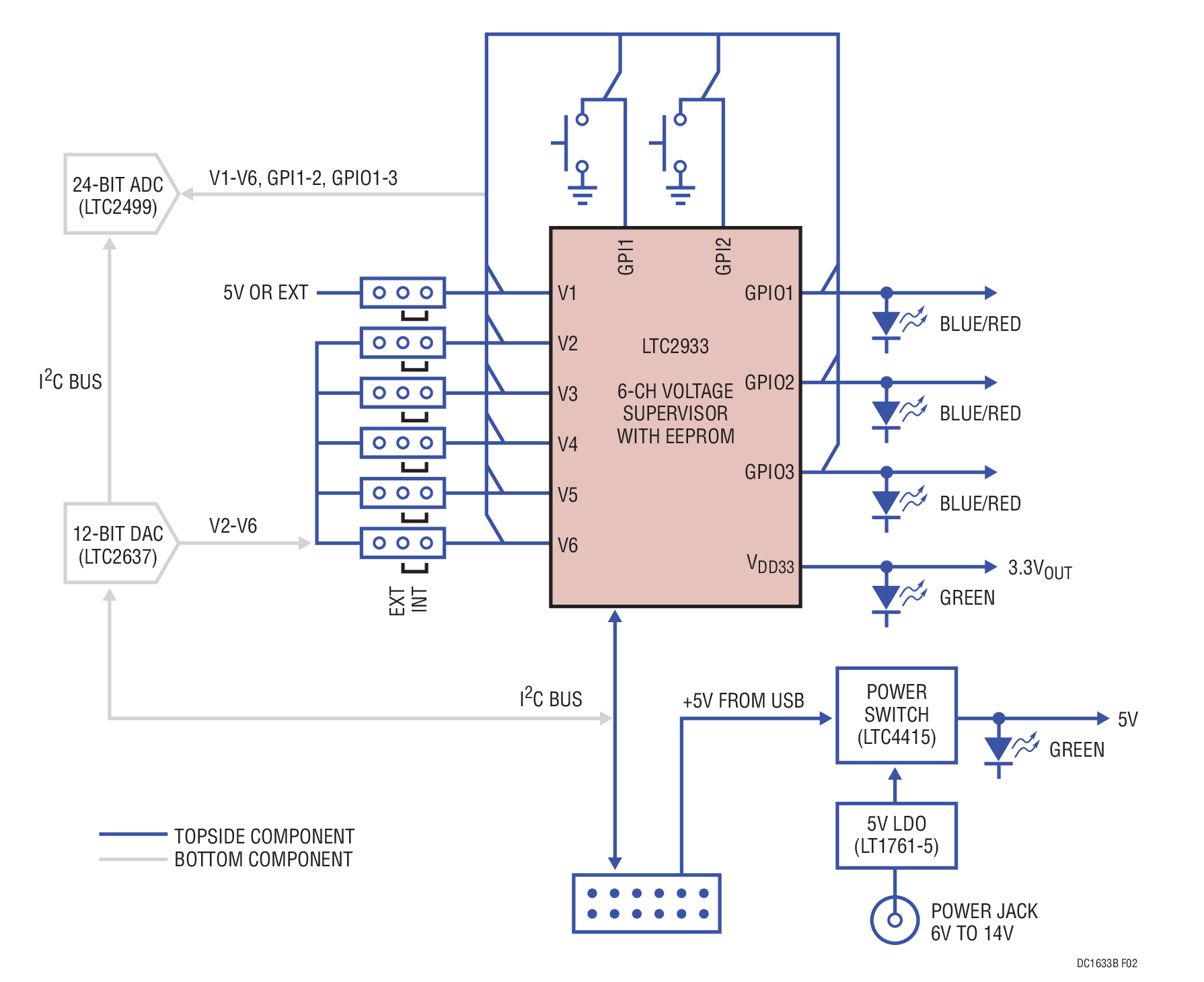

DC1633B - Demo Manual11/11/2014PDF1M
-
Power Supply Sequencing Simplified8/1/2016
-
面向多轨数字电路板的精确和灵活之电源电压监察7/23/2015PDF0M
-
I2C Programmable Multichannel Voltage Supervisors with EEPROM4/1/2015 LT Journal
-
Power System Manager and Super Sequencer Selection Guide2/23/2018PDF4M
-
Voltage Monitors & Supervisors Quick Guide4/4/2017PDF741K
-
Digital Power System Management4/4/2017PDF1M
-
Programmable Hex Voltage Supervisors1/23/2015PDF827K
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
设计工具

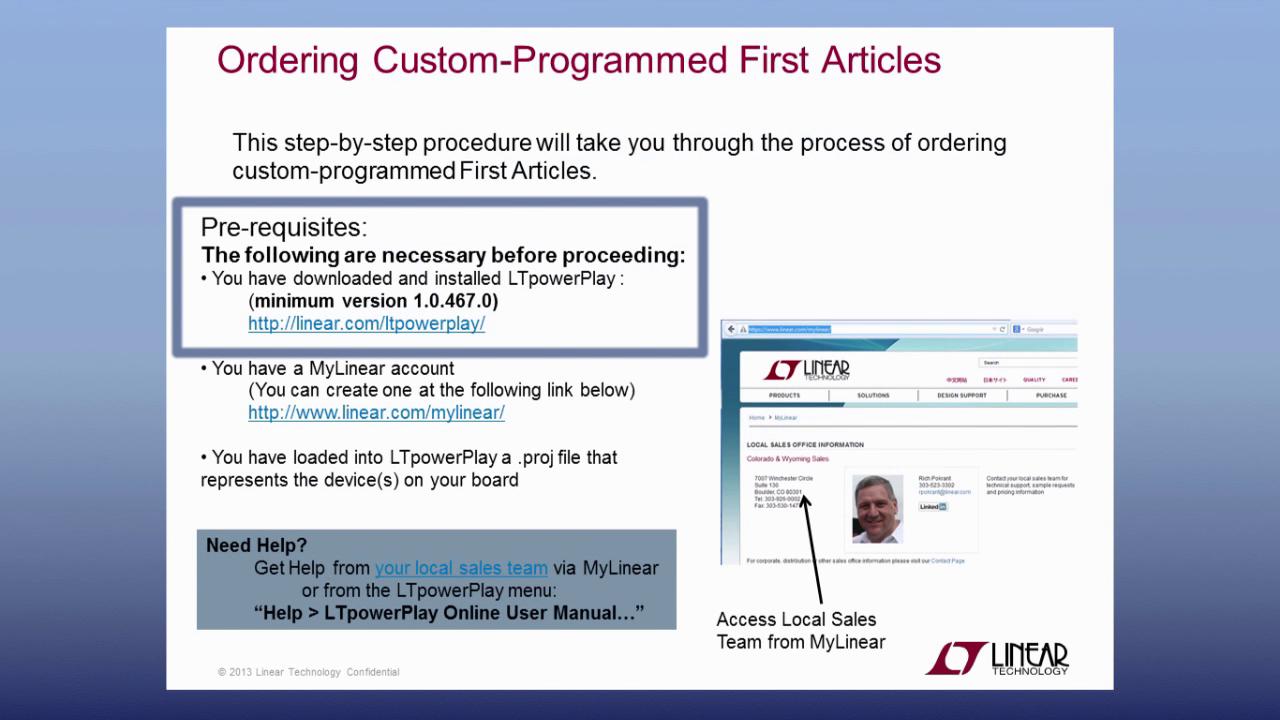

LTpowerPlay®
LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2933CDHD#PBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 4mm w/ EP) | |
| LTC2933CDHD#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 4mm w/ EP) | |
| LTC2933CGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2933CGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2933IDHD#PBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 4mm w/ EP) | |
| LTC2933IDHD#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 4mm w/ EP) | |
| LTC2933IGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2933IGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R567 Reliability Data |
