概览
优势和特点
- SMBus/I2CTM 可编程输出电压：1.3V 至 3.5V
- 无需检测电阻器
- 2% 至 90% 占空比 (在 200kHz)
- tON(MIN) </= 100ns
- 真正的电流模式控制
- 可在采用陶瓷输出电容器 (COUT) 时保持稳定
- 电源良好输出电压监视器和 50μs 定时器
- 宽 VIN 范围：4V 至 36V (绝对最大值)
- 精准的电阻分压器和基准可在整个温度范围内提供 ±1.35% 的输出电压准确度
- 可调的开关频率和电流限制
- 强制连续模式控制引脚
- 可编程软启动
- 输出过压保护
- 任选的短路停机定时器
- 采用 28 引脚 SSOP 封装
产品详情
LTC®1909-8 是一款同步降压型开关稳压控制器，该器件具有一个数字可编程输出电压。通过一个二线式 SMBus/I2C 接口从写入内部寄存器的两个 5 位设定值中选择一个作为输出电压。该接口具备针对无效输出电压的安全防护功能，并允许微处理器接通和关断稳压器。谷值电流控制提供了非常低的占空比，并不需要采用一个检测电阻器。工作通过一个外部电阻器来选择，并针对 VIN 和 VOUT 中的变化进行补偿。
不连续模式操作可在轻负载条件下提供高工作效率。当主输出承受轻负载时，一个强制连续模式控制引脚通过停用不连续模式操作降低了噪声和 RF 干扰，并能够帮助副端绕组调节。
故障保护功能由内部折返电流限制、一个输出过压比较器和任选的短路停机定时器提供。
LTC1909-8 可提供 28 引脚 SSOP 封装。.
应用
- 用于 DSP、ASIC、FPGA 和 CPU 的电源
- 电压裕度调节
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R384 Reliability Data3/26/2018PDF18 K
-

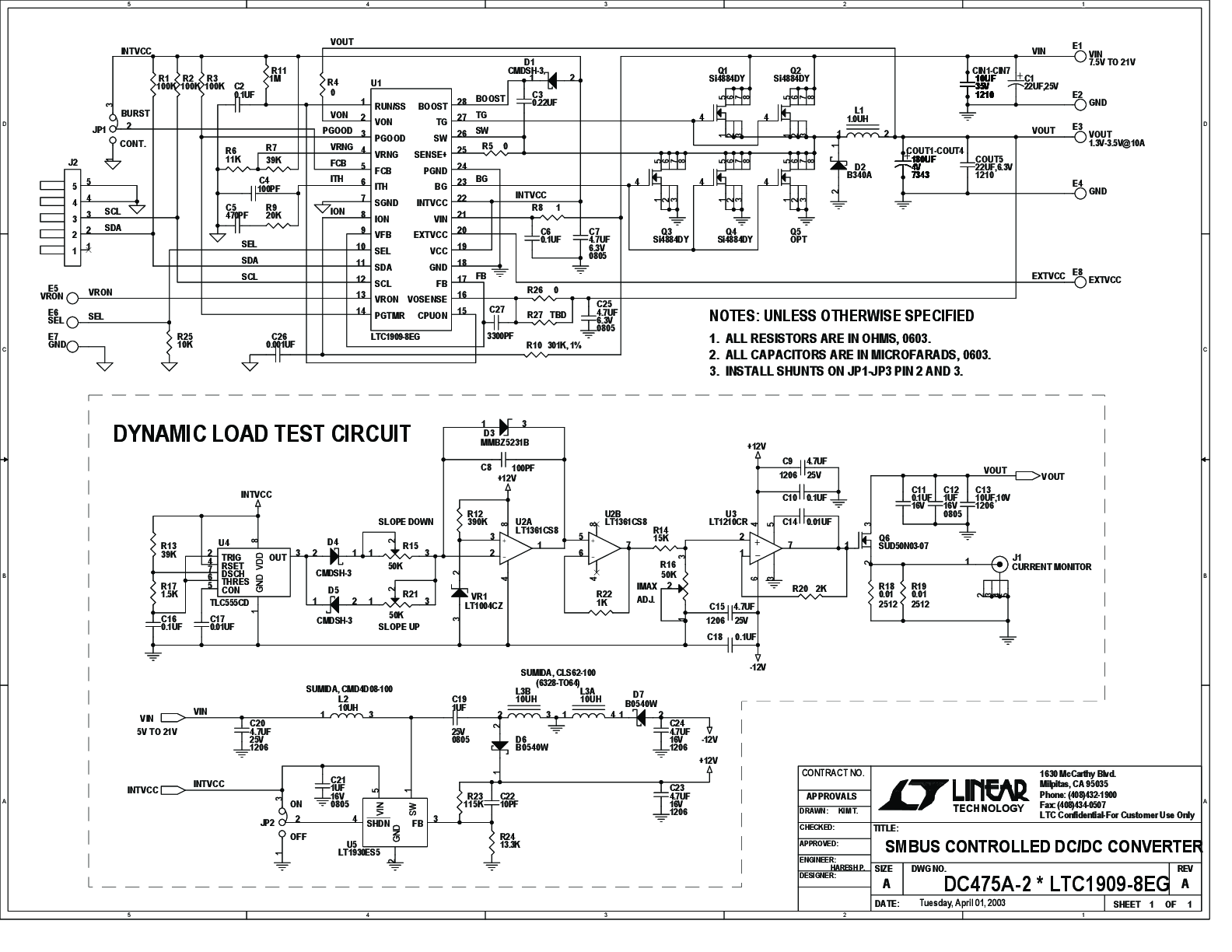

DC475A - Demo Manual9/24/2009PDF113K
