特性
- 高效率：达 95%
- 低静态电流：无负载时仅为 15μA
- 550kHz 恒定频率操作
- 2.65V 至 10V输入电压范围
- VOUT 范围为 0.8V 至 VIN，IOUT 至 1.2A
- 真正的 PLL 频率锁定 (从 350kHz 至 750kHz)
- 电源良好输出电压监视器
- 低压差操作：100% 占空比
- 突发模式 (Burst Mode®) 操作或脉冲跳跃操作
- 电流模式操作用于实现卓越的电压和负载瞬态响应性能
- 停机模式吸收 <1μA的电源电流
- ±2% 输出电压准确度
- 过流和过温保护
- 采用 16 引脚 SSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®1879 是一款高效率、单片式同步降压型稳压器，其采用一种恒定频率、电流模式架构。工作期间的电源电流仅为 15μA (无负载)，并在停机模式中减低至 <1μA。2.65V 至 10V 的输入电源电压范围使得 LTC1879 非常适合单节和双节锂离子电池供电型应用。100% 占空比提供了低压差操作，从而可延长便携式系统中的电池使用寿命。
该器件的开关频率在内部设定为 550kHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可从外部对 LTC1879 进行同步处理 (可同步范围从 350kHz 至 750kHz)。在同步期间或当 SYNC/MODE 引脚被拉至低电平时，突发模式操作被禁用。
内部同步整流器开关提高了效率，并且免除了增设一个外部肖特基二极管的需要。利用一个 0.8V 反馈基准电压可以容易地支持低输出电压。LTC1879 采用 16 引脚 SSOP 封装。
Applications
- 蜂窝电话
- 便携式计算机
- 无线调制解调器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1879
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
全部
-
英文
数据手册
1
可靠性数据
1
27.83 K
用户手册
1
483.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1879EGN#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1879EGN#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
- LTC1879EGN#PBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1879EGN#TRPBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1879EGN#PBF
量产
LTC1879EGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1879EGN#PBF
量产
LTC1879EGN#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1879EGN#PBF
量产
LTC1879EGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1879EGN#PBF
量产
LTC1879EGN#TRPBF
量产
评估套件 1

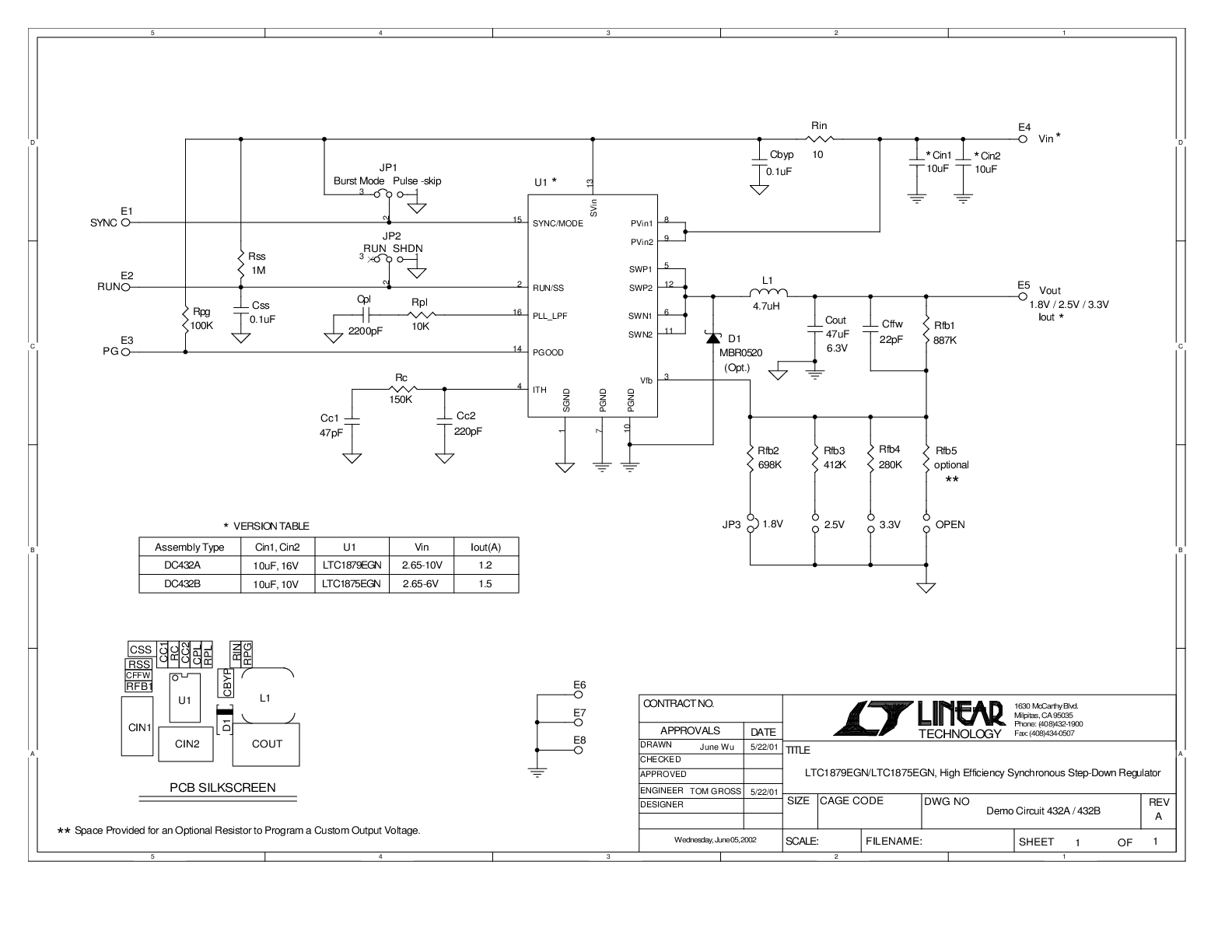

DC432A
LTC1879EGN | 高效率同步降压稳压器，2.65V - 10V输入， 1.8V/2.5V/3.3VOUT (1.2A)
产品详情
DC432A：LTC1879具有15µA静态电流的1.2A同步降压稳压器演示板。
