LTC1772

量产

SOT-23 封装恒定频率电流模式降压型 DC/DC 控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 效率：高达 94%
  • 易实现大输出电流
  • 宽 VIN 范围：2.5V 至 9.8V
  • 550kHz 恒定频率工作
  • 轻载 Burst Mode® (突发模式) 工作
  • 低压差：100% 占空比
  • 小外形 6 引脚 SOT-23 封装
  • 0.8V 基准允许低电压输出
  • 电流模式工作以提供优良的电压和负载瞬态响应
  • 低静态电流：270µA
  • 停机模式仅消耗 8µA 电源电流
  • ±2.5% 基准精确度

LTC®1772 是一种恒定频率、电流模式、降压型 DC/DC 控制器，可实现优良的 AC 和 DC 负载和电压调整性能。LTC1772 具备准确的欠压开锁特性，当输入电压低于 2.0V 时，该器件处于停机状态。

LTC1772 可提供 ±2.5% 的输出电压精确度，仅消耗 270µA 静态电流。对于效率为主要考虑因素的应用场合，LTC1772 可设定为突发模式，以提高在低电流时的输出效率。 为进一步延长电池工作寿命，外接P沟道 MOSFET 可在低压差时连续导通 (100% 占空比)。在停机时，器件自身仅吸取 8µA 电流。因为 550kHz 恒定高频工作，从而允许采用很小的外部电感器。

LTC1772 采用小外形的 6 引脚 SOT-23 封装。


应用

  • 单或双锂离子电池应用
  • 蜂窝电话
  • 无线调制解调器
  • 便携式计算机
  • 3.3V、2.5V 或 1.8V 分布式电源系统
  • 扫描仪
LTC1772
SOT-23 封装恒定频率电流模式降压型 DC/DC 控制器

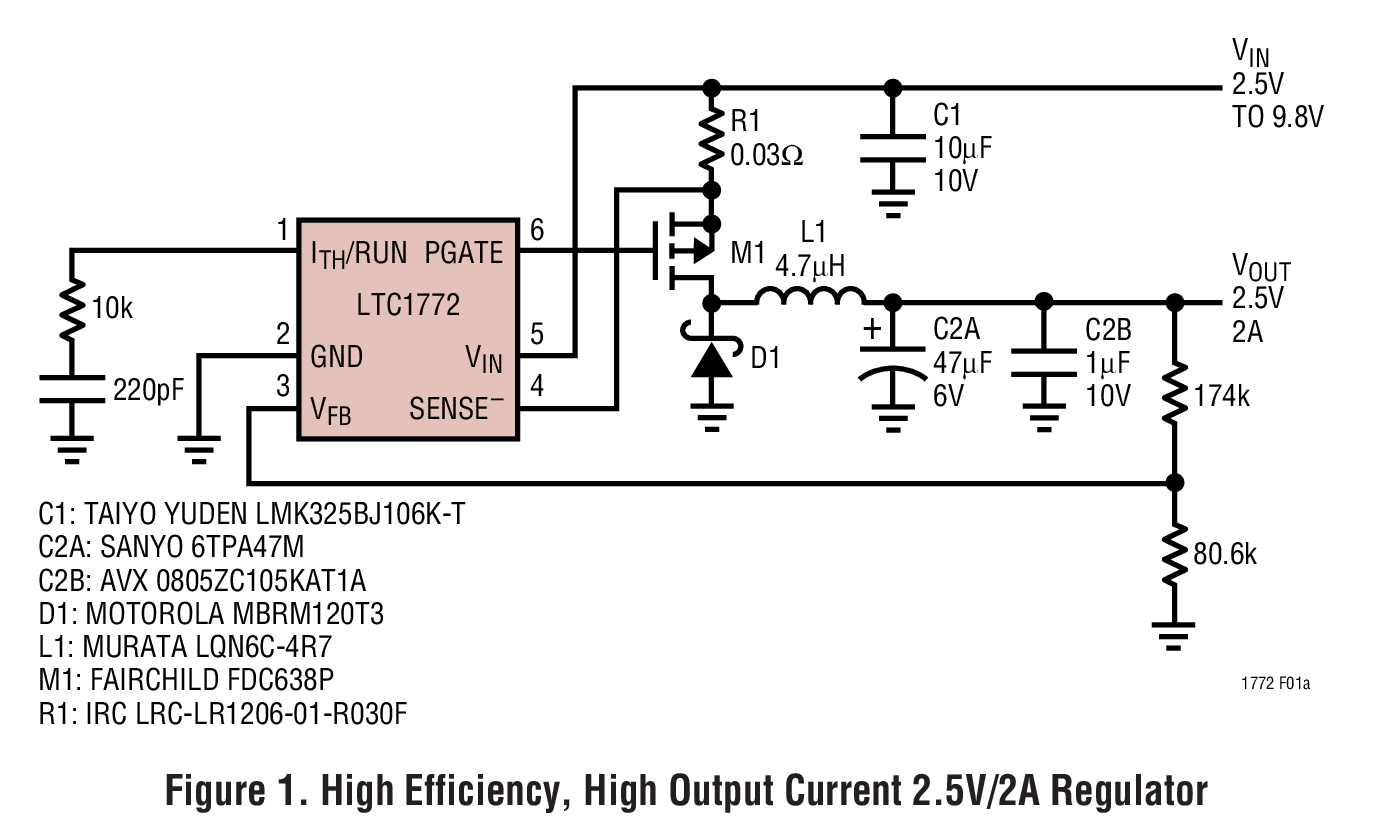

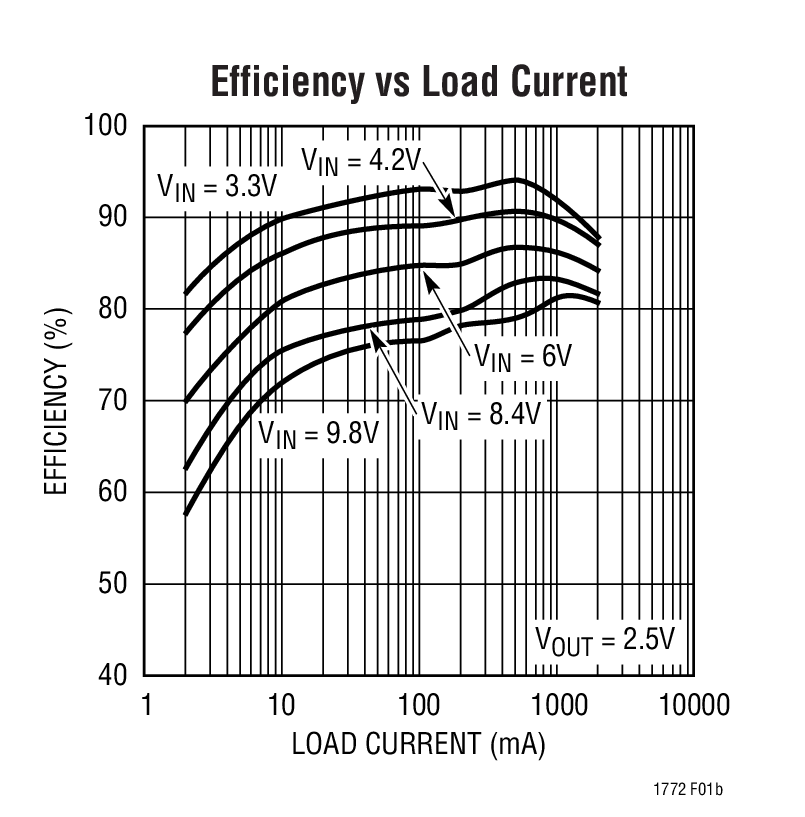

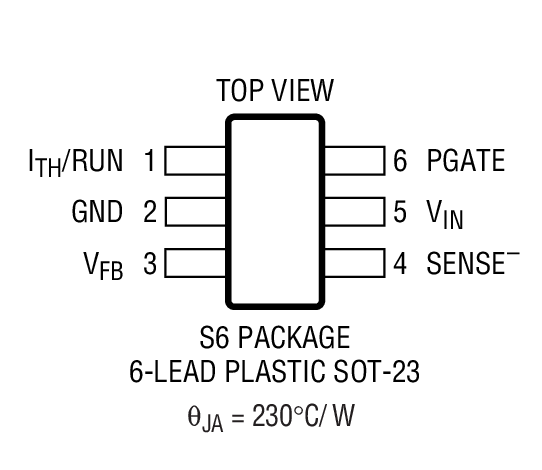

Figure 1. High Efficiency, High Output Current 2.5V/2A Regulator Efficiency vs Load Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 2
LTC3801
量产 采用 ThinSOT 封装的微功率、恒定频率降压型 DC/DC 控制器
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC1772
  • LTC1772B
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC270A

LTC1772CS6 | 1A、SOT-23 DC/DC转换器， 2.5 至 9.8VIN， 2.5VOUT

立即购买 更多内容

产品详情

DC270A：LTC1772采用SOT-23封装的恒频电流模式降压DC/DC控制器演示板。

eval board
schematic 2
DC279A-B

LTC1736, LTC1772, LTC1762 | Low Cost VRM (Intel), 7.5 to 24VIN, 1.3V to 1.6VOUT @ 14A, 1.5VOUT @ 0.12 to 2.5A, 2.5VOUT @ 0.15A

立即购买 更多内容

产品详情

DC279A-B Demo Board for:

LTC1736 5-Bit Adjustable High Efficiency Synchronous Step-Down Switching Regulator

LT1762 150mA, Low Noise, LDO Micropower Regulators

LTC1772 Constant Frequency Current Mode Step-Down DC/DC Controller in SOT-23
DC270A
LTC1772CS6 | 1A、SOT-23 DC/DC转换器， 2.5 至 9.8VIN， 2.5VOUT

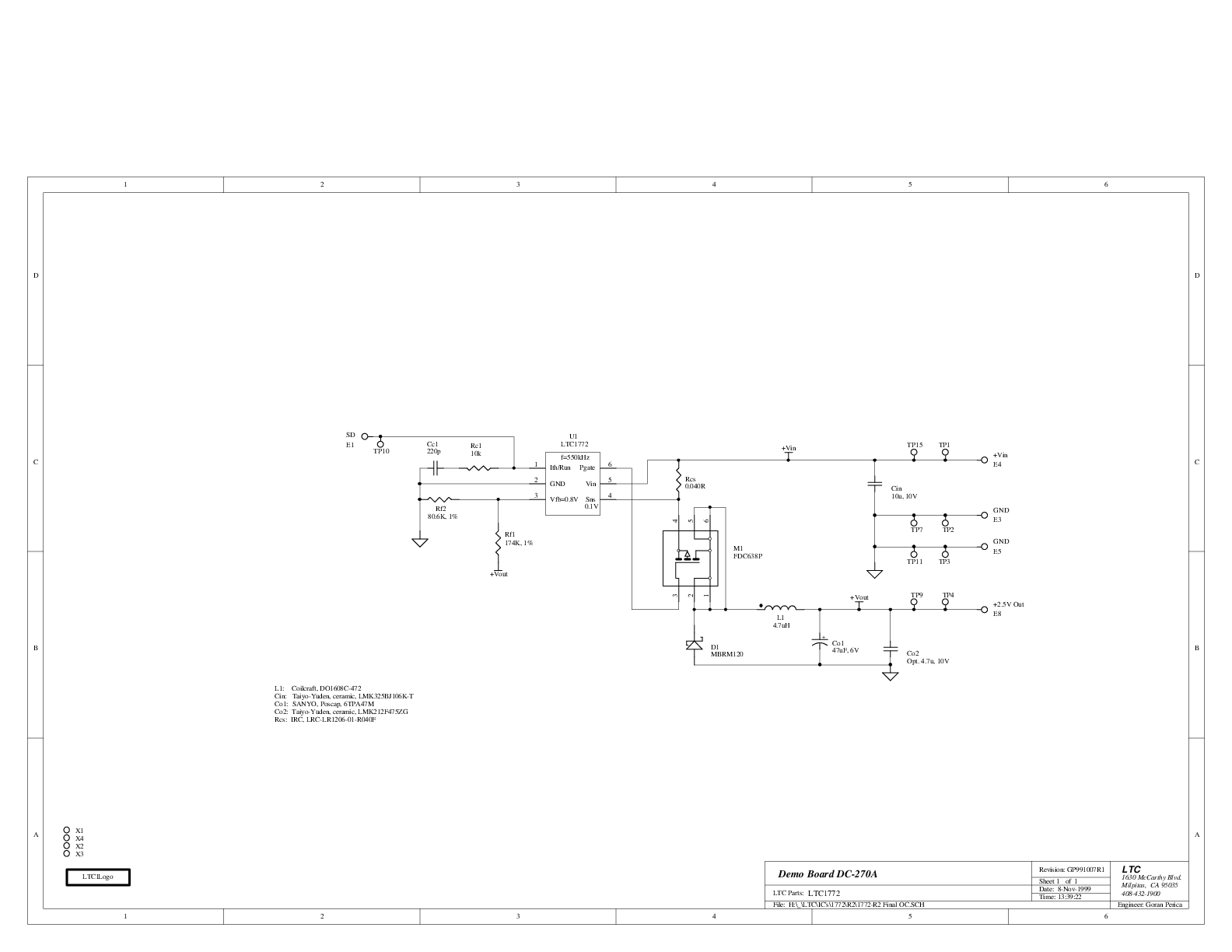

DC270A - Schematic
DC279A-B
LTC1736, LTC1772, LTC1762 | Low Cost VRM (Intel), 7.5 to 24VIN, 1.3V to 1.6VOUT @ 14A, 1.5VOUT @ 0.12 to 2.5A, 2.5VOUT @ 0.15A

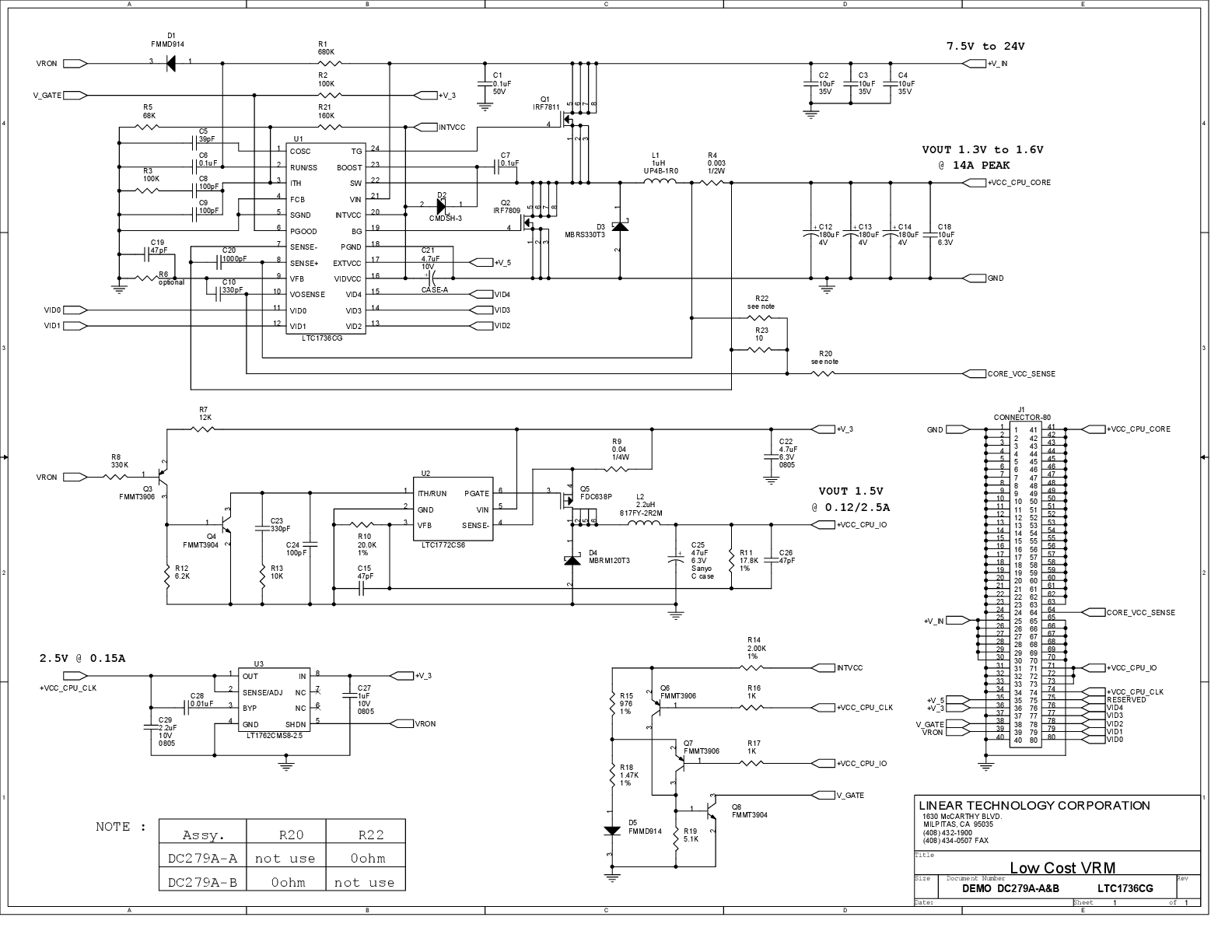

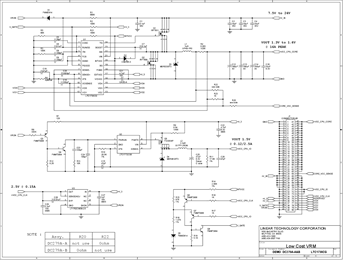

DC279A-B - Schematic
