LTC1705

具 5 位 VID 和 150mA LDO 的双通道 550kHz 同步开关稳压控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 三个稳压输出:内核、I/O、和 CLK 整合在一个封装中
  • 集成化 Intel 移动式 5 位 VID DAC
  • 无外部电流检测电阻器
  • 全 N 沟道外部 MOSFET 架构
  • 550kHz 开关频率较大限度减小了外部组件尺寸和成本
  • 集成化 150mA LDO 线性稳压器
  • 卓越的 DC 准确度:1.25% (内核),2% (I/O 和 CLK 电源)
  • PGOOD 标记监视所有三个输出
  • 可在宽负载电流范围内实现高效率
  • 低停机电流:< 100μA
  • 开关电源异相运行以较大限度减小 CIN

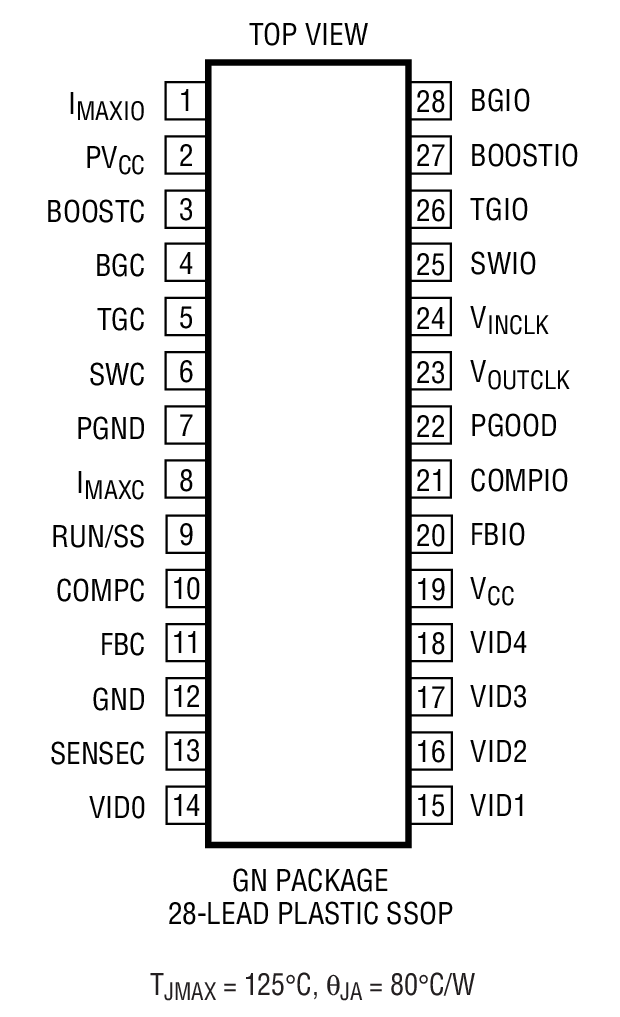

  • 小外形 28 引脚窄体 SSOP 封装
    
更多细节
show more Icon

LTC®1705 是一款用于 Intel 移动式 Pentium 处理器的完整电源控制器。该器件包含两个开关稳压控制器,均专为以一种电压模式反馈、同步降压型配置来驱动一对 N 沟道 MOSFET 而设计,以提供内核和 I/O 电源。内核控制器包括一个符合 Intel 移动式 VID 规范的 5 位 DAC。另外,该 IC 还内置一个低压差线性稳压器 (LDO),其可输送高达 150mA 的输出电流以提供 CLK 电源。LTC1705 采用一种恒定频率 550kHz PWM 架构,从而较大限度缩减了外部组件尺寸和成本,并且优化了负载瞬态响应。这款器件提供优于 1.25% 的 DC 准确度 (在其内核输出端上) 和 2% 的 DC 准确度 (在 I/O 和 CLK 输出端上)。高性能反馈环路使电路能在所有瞬变情况下将总输出调节准确度保持在 ±5% 以内。当所有三个输出均位于其稳定值的 ±10% 之内时,一个漏极开路 PGOOD 标记将发出指示信号。如果 RUN/SS 引脚被拉至地电位,则一个停机电路将停用全部三个输出。在该模式中,LTC1705 的电源电流降至低于 100μA。

应用

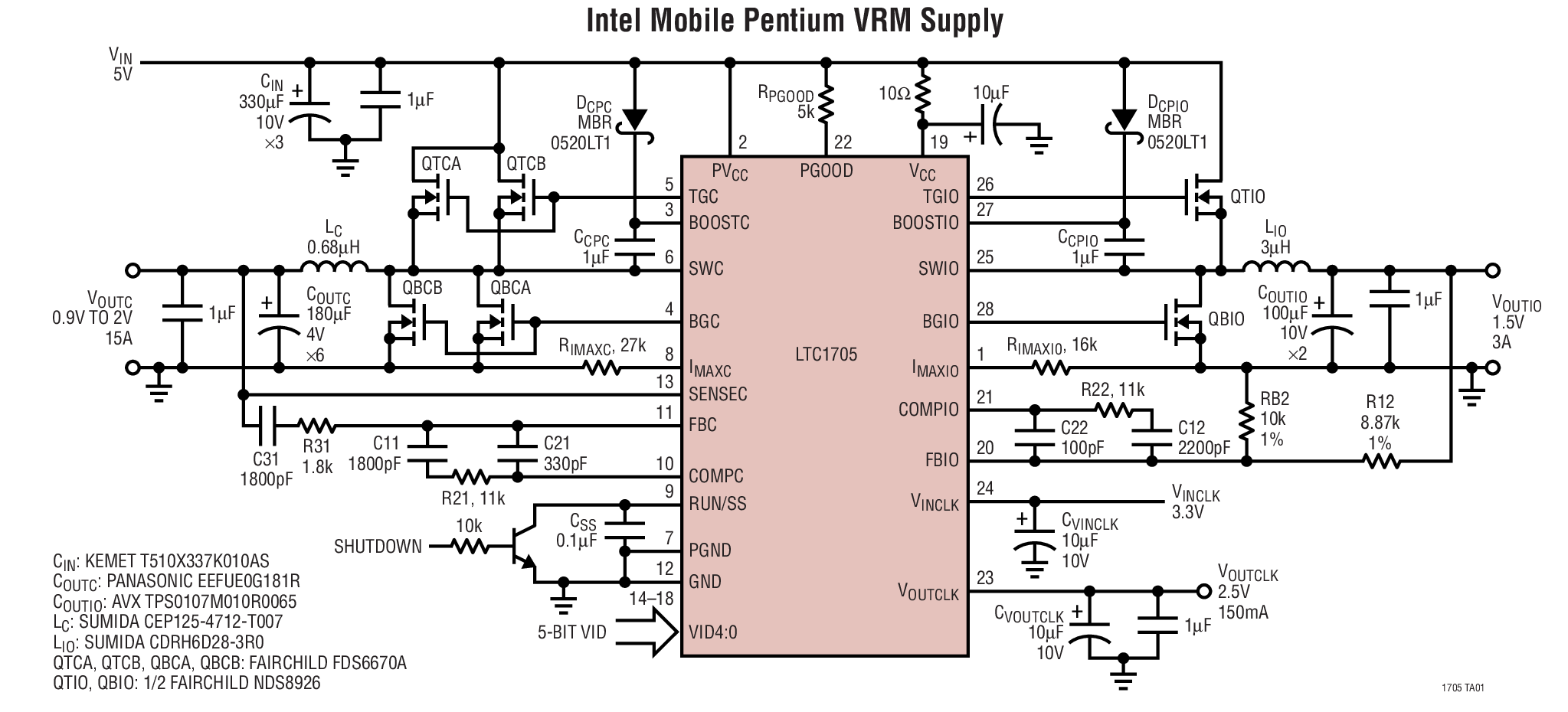

  • 用于 Intel 移动式 Pentium® 处理器的完整电源控制器
  • Intel 移动式 Pentium 处理器内核、I/O 和时钟电源
  • 多逻辑电源发生器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1705EGN#PBF
  • HTML
  • HTML
LTC1705EGN#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC295B

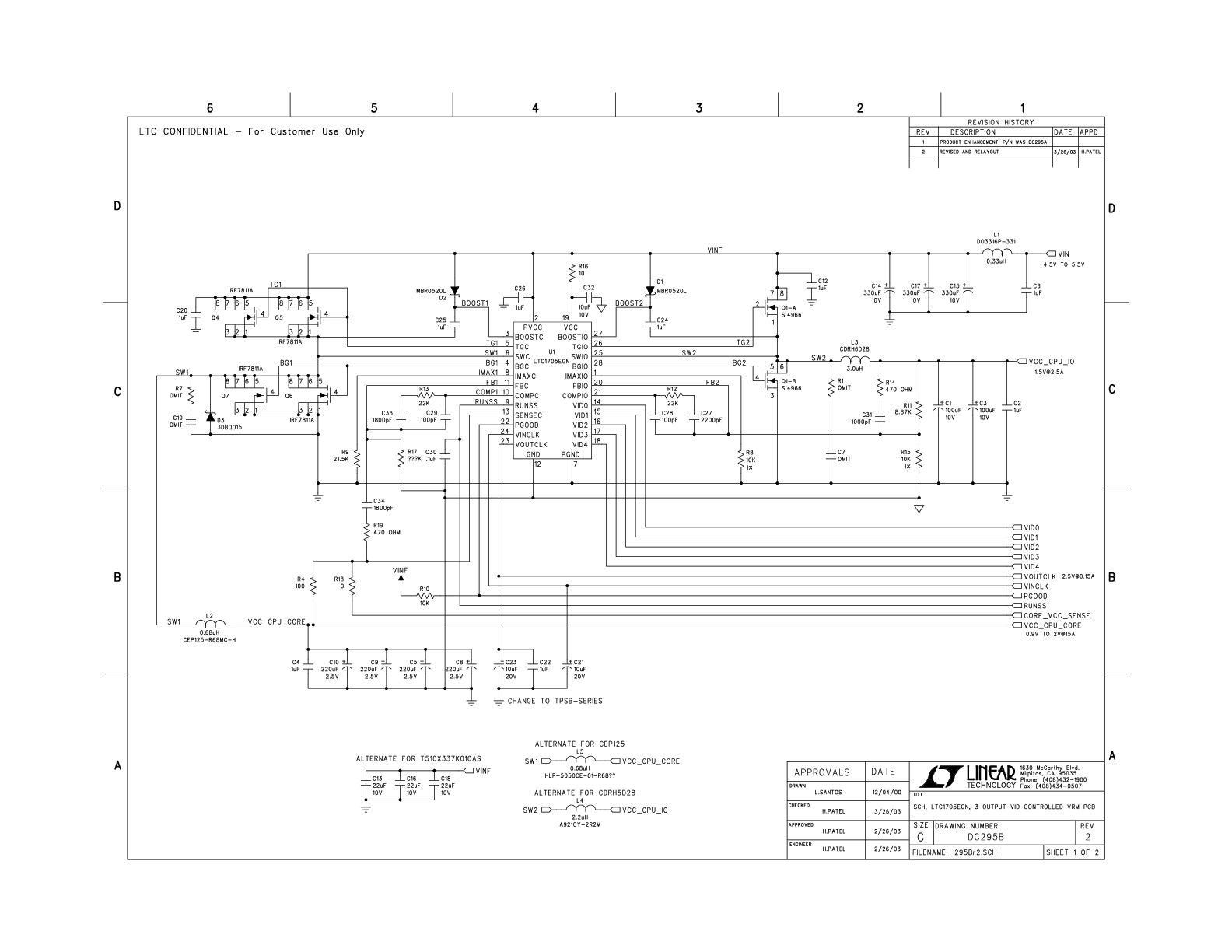

LTC1705EGN | Intel Geyserville VRM,VIN = 4.5 - 5.5V,0.925V - 2V (14A)、1.5V (2.5A)和2.5V (150mA)输出(需要DC296A进行测试)

zoom

DC295B

LTC1705EGN | Intel Geyserville VRM,VIN = 4.5 - 5.5V,0.925V - 2V (14A)、1.5V (2.5A)和2.5V (150mA)输出(需要DC296A进行测试)

LTC1705EGN | Intel Geyserville VRM,VIN = 4.5 - 5.5V,0.925V - 2V (14A)、1.5V (2.5A)和2.5V (150mA)输出(需要DC296A进行测试)

产品详情

DC295B:集成5位VID和150mA LDO的LTC1705双通道550kHz同步开关稳压器控制器演示板。
