概览

优势和特点

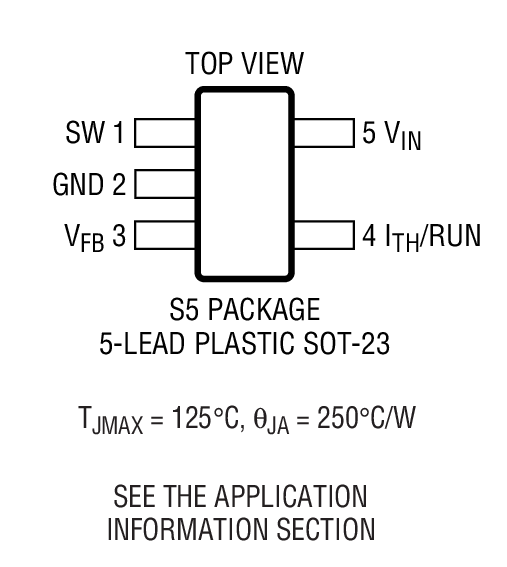

  • 纤巧型 5 引脚 SOT-23 封装
  • 采用纤巧的电容器和电感器
  • 高频运行:1MHz
  • 高输出电流:500mA
  • 低 RDS(ON) 内部开关:0.28Ω
  • 高效率:达 94%
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 短路保护
  • 低静态电流:135μA (LTC1701)
  • 低压差操作:100% 占空比
  • 超低停机电流:IQ < 1μA
  • 峰值电感器电流与电感值无关
  • 输出电压范围从 5V 到低至 1.25V

产品详情

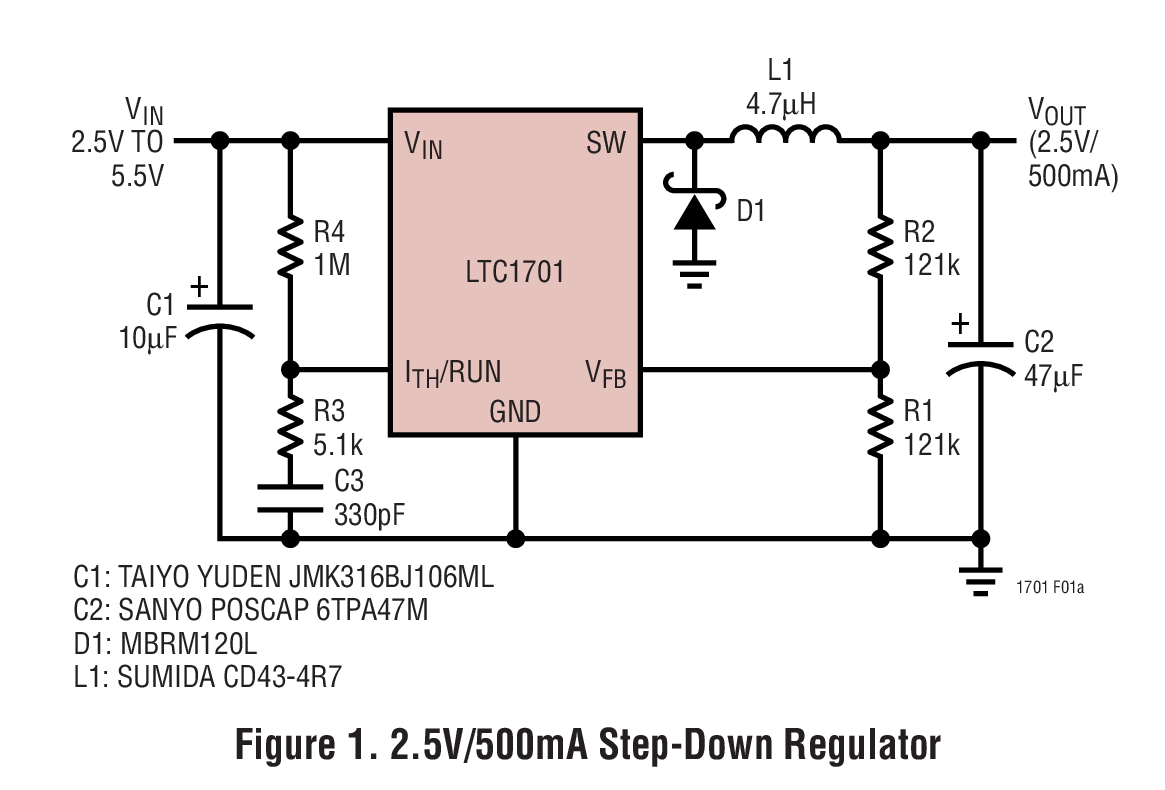

LTC®1701 / LTC1701B 是业界首批采用 SOT-23 封装的降压型、电流模式 DC/DC 转换器。这些器件面向低至中等功率应用,可在 2.5V 至 5.5V 的输入电压范围内工作,开关频率为 1MHz,因而允许使用纤巧的低成本电容器和高度 ≤ 2mm 的电感器。输出电压的可调范围为 1.25V 至 5V。一个 0.28Ω 内置开关可提供高达 0.5A 的输出电流和高效率。OPTI-LOOPTM 补偿的运用使得能够在很宽的负载和输出电容值范围内优化瞬态响应。

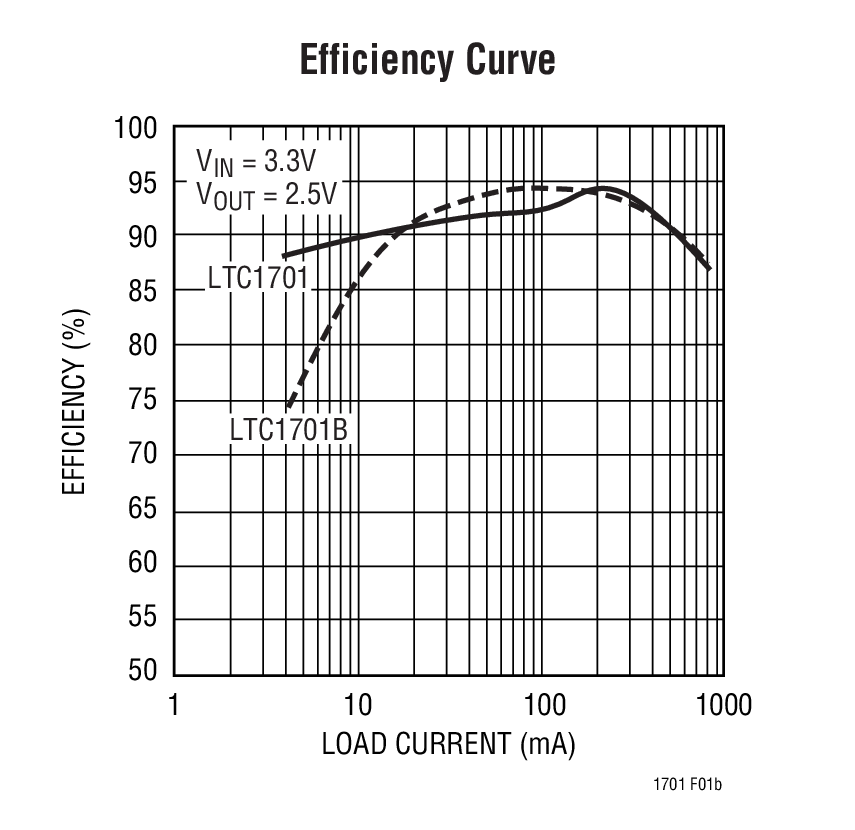

LTC1701 纳入了省电的自动突发模式 (Burst Mode®) 操作功能,以在负载电流降至低于持续操作所需的水平时减少栅极电荷损失。LTC1701B 可持续地工作至非常低的负载电流以提供低纹波,付出的代价是轻负载效率有所下降。在无负载条件下,LTC1701 仅吸收 135μA。在停机模式中,这两款器件的吸收电流均小于 1μA,从而使其非常适合对电流敏感的应用。

LTC1701 / LTC1701B 的小尺寸和高开关频率使得完整的 DC/DC 转换器功能所占用的 PC 板面积小于 0.3 平方英寸。

应用
  • PDA / 掌上型 PC
  • 数码相机
  • 蜂窝电话
  • 便携式媒体播放机
  • PC 卡
  • 手持式设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

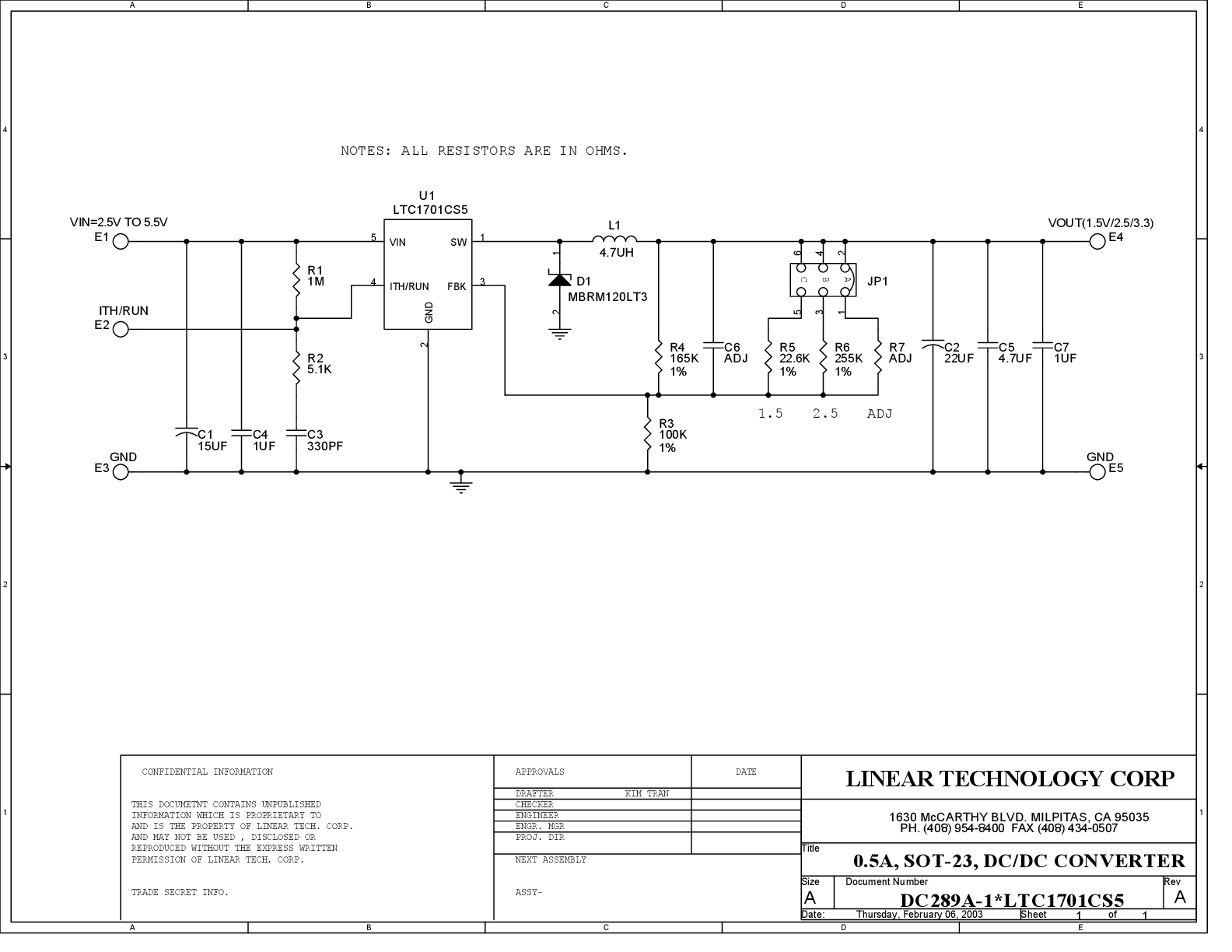

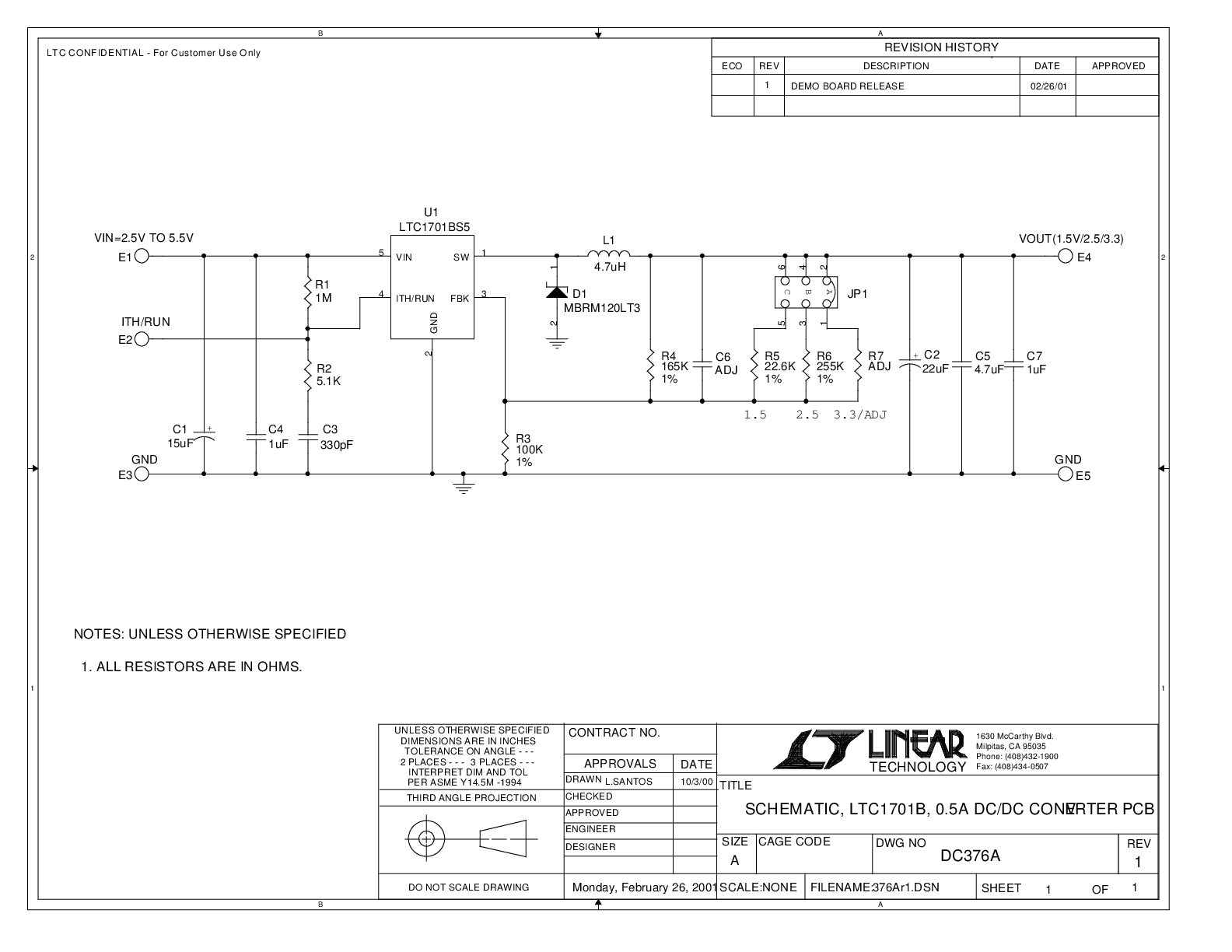

评估套件 (2)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LTC1701
LTC1701B
