特性
- 降低了所需的输入电容以及由电源所引起的噪声
- 真正的远端采样差分放大器
- 0.6V，±1% 电压基准准确度
- PolyPhase 控制器工作在两相至 12 相
- 电流模式控制确保了均流
- 可锁相固定频率：150kHz 至 300kHz
- 1.8MHz 有效开关频率能力
- OPTI-LOOP® 补偿较大限度减小了 COUT
- 电源良好输出电压监视器
- 宽 VIN 范围：工作时为 4V 至 36V
- 非常低压差操作：99% 占空比
- 可调软启动电流斜坡上升
- 内部电流折返和停机定时器
- 过压软闭锁消除了滋扰的跳变现象
- 微功率停机模式

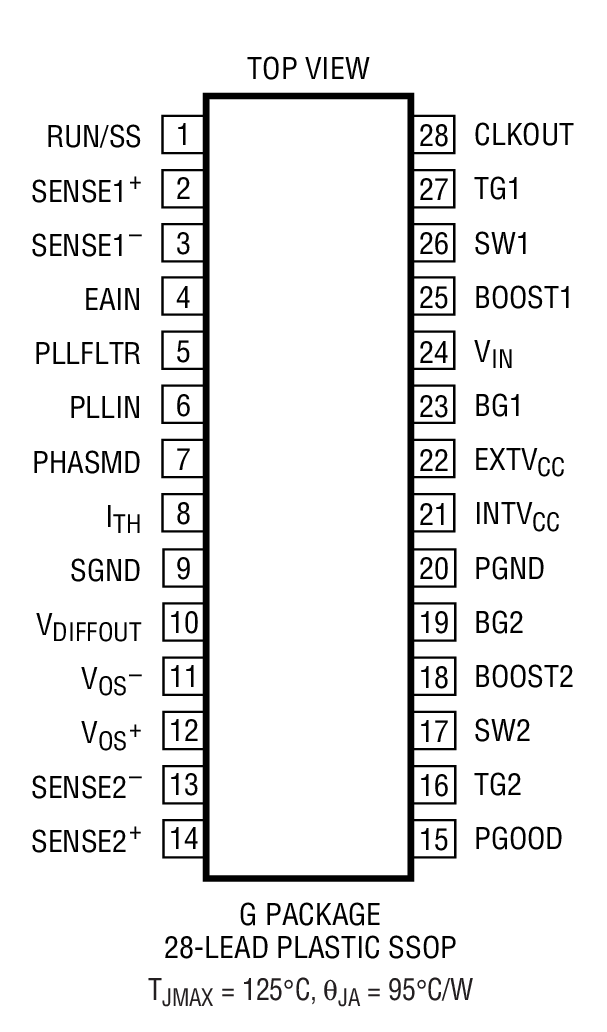

- 采用 28 引脚 SSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®1629-6 是一款具有 0.6V 基准的 PolyPhaseTM 同步降压型电流模式开关稳压控制器，其采用一种可锁相的固定频率架构驱动外部 N 沟道功率 MOSFET 级。PolyPhase 控制器以高达 300kHz 频率异相驱动其两个输出级，以较大限度降低输入和输出电容器中的 RMS 纹波电流。输出时钟信号可针对多达 12 个均匀定相控制器进行扩展，以适合那些需要 15A 至 200A 输出电流的系统。该多相技术有效地将基频乘以所使用的通道数，从而改善了瞬态响应并以一个较佳的频率来运作每个通道，以提升效率水平。另外，还简化了热设计。
一个内部差分放大器提供了稳压电源的正输出端和负输出端的真正远端采样，这是高电流应用所需要的。
一个 RUN/SS 引脚提供了软启动和可任选的定时、短路停机功能。当过流闭锁功能被停用时，电流折返限制了短路情况下的 MOSFET 功耗。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC1629-6 包括一个电源良好输出引脚，当输出位于 ±10% 容限窗口以内时，该引脚将发出指示信号。
- 台式电脑
- 因特网服务器
- 大型存储器阵列
- DC 电源分配系统
