概览
优势和特点
- 异相控制器降低了输入电容要求和电源感应噪声
- OPTI-LOOP® 补偿较大限度减小了 COUT
- 双 N 沟道 MOSFET 同步驱动
- ±1% 输出电压准确度
- 电源良好输出电压监视器
- 可锁相固定频率：150kHz 至 300kHz
- 宽 VIN 范围：工作时为 3.5V 至 36V
- 非常低压差工作：99% 占空比
- 可调软启动电流斜坡上升
- 折返输出电流限制
- 具禁用选项的闭锁短路停机
- 输出过压保护
- 远端输出电压采样
- 低停机 IQ：20µA
- 5V 和 3.3V 待用稳压器
- 可选择的恒定频率或突发模式 (Burst Mode®) 操作
- 小外形 28引脚 SSOP 封装
产品详情
LTC®1628-SYNC 是一款高性能、双通道、降压型开关稳压控制器，可驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供高达 300kHz 的可锁相频率。通过使两个控制器输出级异相工作，较大限度降低了由输入电容器 ESR 引起的功率损失和噪声。
OPTI-LOOP 补偿的运用使得能够在很宽的输出电容和 ESR 数值范围内优化瞬态响应。精准的 0.8V 基准和电源良好输出指示器可兼容下一代微处理器，而且 3.5V 至 30V (最大值为 36V) 的宽输入电源电压范围适用于所有的电池化学组成。
用于每个控制器的一个 RUN/SS 引脚提供了软启动和可任选的定时短路停机功能。当过流闭锁功能电路被停用时，电流折返限制了短路情况下 MOSFET 功耗。输出过压保护电路在底端 MOSFET 上执行锁断操作，直到 VOUT 恢复正常为止。FCB 模式引脚能够选择执行突发模式、恒定频率模式和连续电感器电流模式，或调节一个副端绕组。
- 笔记本电脑和掌上型电脑、PDA
- 电信系统
- 电池供电式数字设备
- DC 电源分配系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

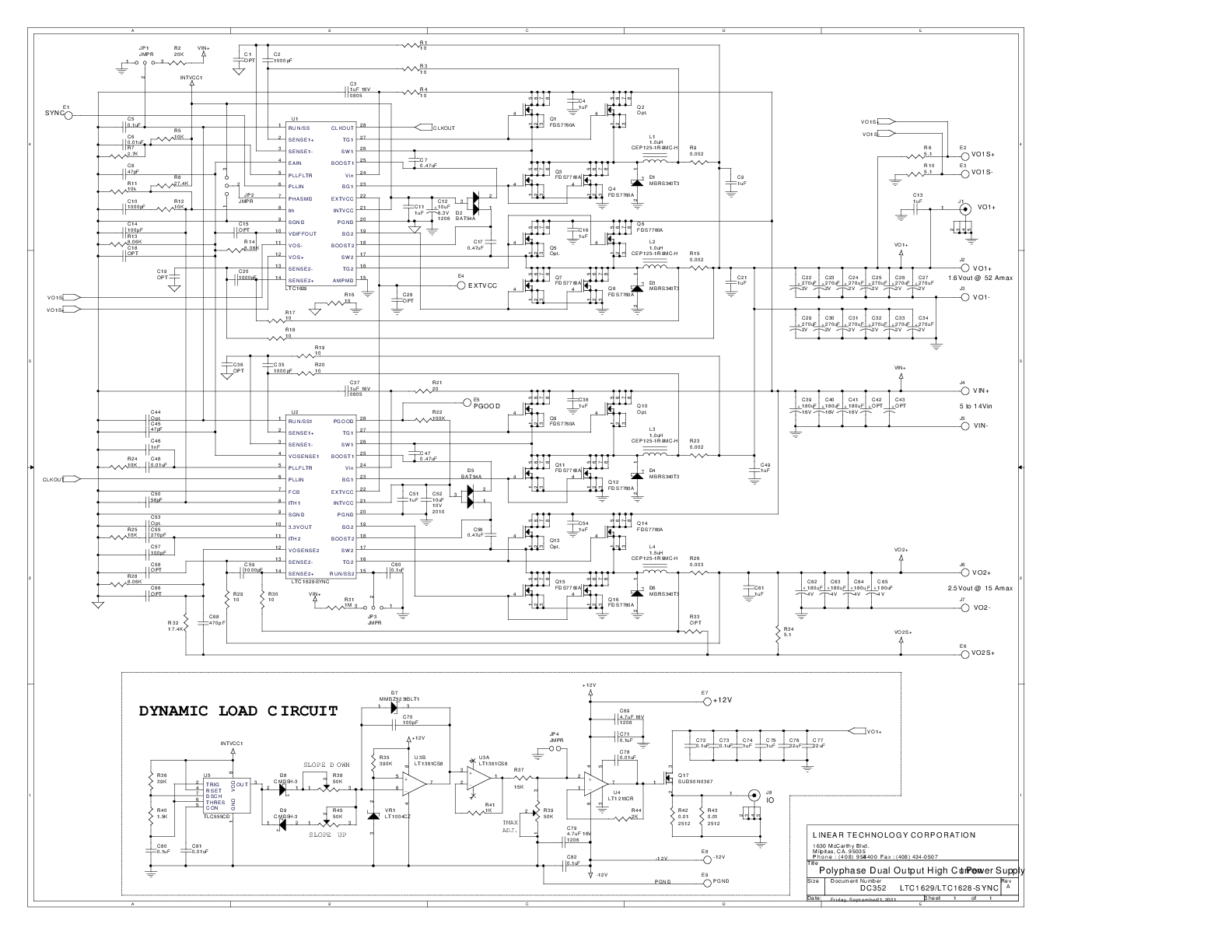

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC1628
LTC1628-PG
LTC1628-SYNC
