LTC1530

大功率同步开关稳压控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 采用 5V 或 3.3V 主电源供电的大功率降压式转换器
  • 采用 S0-8 封装，可调电流限制，顶端 FET RDS(ON) 检测
  • 无需外部检测电阻
  • 打嗝模式 (Hiccup Mode) 限流保护
  • 可调的、固定 1.9V、2.5V、2.8V 和 3.3V 输出
  • 全部采用 N 沟道 MOSFET 同步驱动器
  • 极佳的输出稳压：在电源、负载以及温度变化内为 ±2%

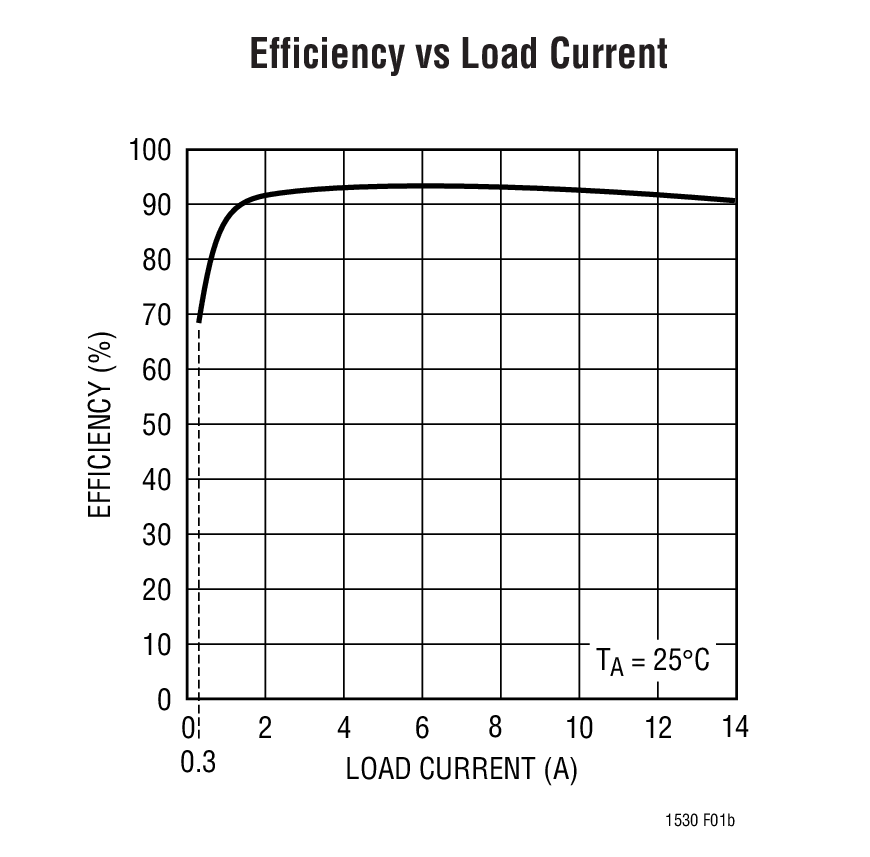

  • 高效率：可超过 95%
  • 快速瞬态响应
  • 300kHz 固定工作频率
  • 内部软启动电路
  • 静态电流：1mA，停机时仅为 45µA
更多细节
show more Icon

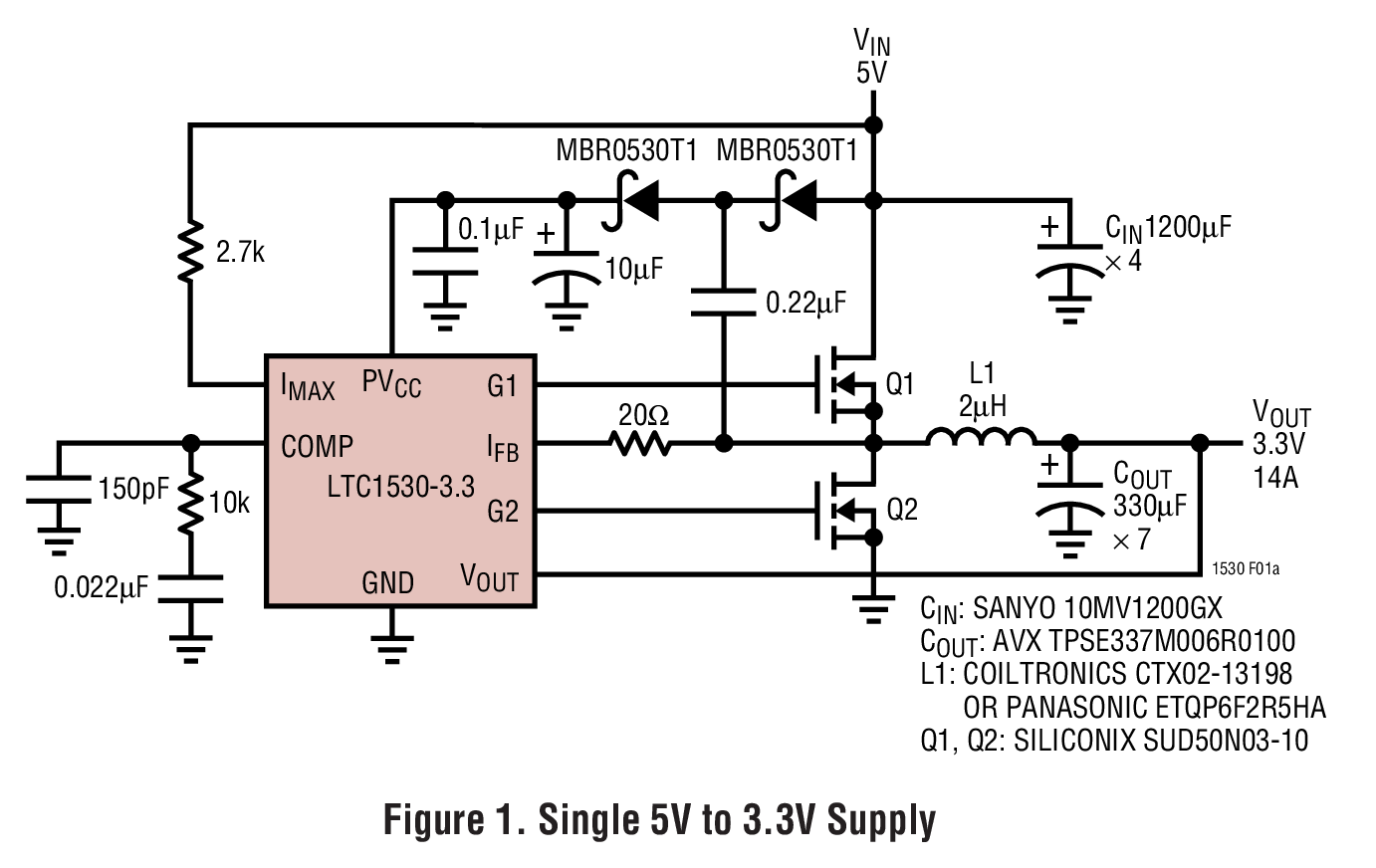

LTC®1530 是一种大功率同步开关稳压控制器，非常适合 5V 到 1.3V-3.5V 的输出应用。为获得高效率，它采用同步开关结构驱动两个外部N沟道 MOSFET 器件。LTC1530 包含一个精确调整的基准和反馈系统，在温度、负载电流以及电压发生变化时，即使在最坏的情况下可提供 ±2% 的稳压输出。电流限制电路借助顶端N沟道 MOSFET 的导通电阻来检测输出电流，这提供了可调的电流限制，无需外部低阻值检测电阻。 　　

LTC1530 有一个固定频率的 PWM 振荡器，可自主工作在 300kHz 频率下，在输出电流从 1A 到 20A 的转换器设计中，可提供大于 90% 的效率。停机模式可将 LTC1530 的供电电流降为 45µA。 　　

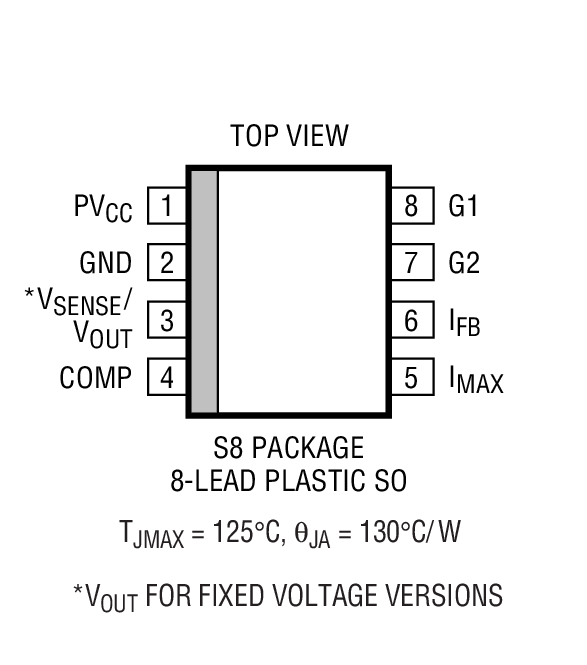

LTC1530 采用 S0-8 封装，并具有商业和工业温度范围两种规格。


Applications

  • Pentium®II、AMD-K6®2、SPARC、ALPHA 以及 PA-RISC 微处理器的电源
  • 大功率 5V 到  1.3V-3.5V 的稳压器
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC1530

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 规范通知
  • 数据手册
  • 应用笔记
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/24/2007
英文

LTC1530: High Power Synchronous Switching Regulator Controller Data Sheet

打开PDF文件

redirect
306.00K
download

下载 PDF

PDF Vector

PDF

更新 05/29/2005
日文

LTC1530: 高電力同期整流式スイッチング・レギュレータ・コントローラ データシート

打开PDF文件

redirect
239.00K
download

下载 PDF

规范通知

1

PDF Vector

PDF

更新 01/29/2019
英文
LTC1530 DICE Specification Notice (Rev.0) redirect icon

138.7 K

download

下载 PDF

应用笔记

2

PDF Vector

PDF

更新 08/20/2007
英文
AN73 - LT1339 Design Manual redirect icon

633.00K

download

下载 PDF

PDF Vector

HTML

更新 02/01/1999
英文
AN-73: LT1339 Design Manual redirect icon

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC235A - Demo Manual redirect icon

82.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R398 Reliability Data redirect icon

20.1 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 02/01/1999
英文
Versatile New Switching Regulator Fits in SO-8 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC1530CS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530CS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530CS8-1.9#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530CS8-2.5#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530CS8-2.5#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530CS8-2.8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530CS8-3.3#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530CS8-3.3#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530IS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530IS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530IS8-1.9#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530IS8-1.9#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530IS8-2.8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530IS8-2.8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530IS8-3.3#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1530IS8-3.3#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1530CS8#PBF

量产

LTC1530CS8#TRPBF

量产

LTC1530CS8-1.9#PBF

量产

LTC1530CS8-2.5#PBF

量产

LTC1530CS8-2.5#TRPBF

量产

LTC1530CS8-2.8#PBF

量产

LTC1530CS8-3.3#PBF

量产

LTC1530CS8-3.3#TRPBF

量产

LTC1530IS8#PBF

量产

LTC1530IS8#TRPBF

量产

LTC1530IS8-1.9#PBF

量产

LTC1530IS8-1.9#TRPBF

量产

LTC1530IS8-2.8#PBF

量产

LTC1530IS8-2.8#TRPBF

量产

LTC1530IS8-3.3#PBF

量产

LTC1530IS8-3.3#TRPBF

量产

pdf

PCN22_0255_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1530CS8#PBF

量产

LTC1530CS8#TRPBF

量产

LTC1530CS8-1.9#PBF

量产

LTC1530CS8-2.5#PBF

量产

LTC1530CS8-2.5#TRPBF

量产

LTC1530CS8-2.8#PBF

量产

LTC1530CS8-3.3#PBF

量产

LTC1530CS8-3.3#TRPBF

量产

LTC1530IS8#PBF

量产

LTC1530IS8#TRPBF

量产

LTC1530IS8-1.9#PBF

量产

LTC1530IS8-1.9#TRPBF

量产

LTC1530IS8-2.8#PBF

量产

LTC1530IS8-2.8#TRPBF

量产

LTC1530IS8-3.3#PBF

量产

LTC1530IS8-3.3#TRPBF

量产

pdf

PCN21_0026_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1530CS8#PBF

量产

LTC1530CS8#TRPBF

量产

LTC1530CS8-1.9#PBF

量产

LTC1530CS8-2.5#PBF

量产

LTC1530CS8-2.5#TRPBF

量产

LTC1530CS8-2.8#PBF

量产

LTC1530CS8-3.3#PBF

量产

LTC1530CS8-3.3#TRPBF

量产

LTC1530IS8#PBF

量产

LTC1530IS8#TRPBF

量产

LTC1530IS8-1.9#PBF

量产

LTC1530IS8-1.9#TRPBF

量产

LTC1530IS8-2.8#PBF

量产

LTC1530IS8-2.8#TRPBF

量产

LTC1530IS8-3.3#PBF

量产

LTC1530IS8-3.3#TRPBF

量产

pdf

PCN22_0255_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1530CS8#PBF

量产

LTC1530CS8#TRPBF

量产

LTC1530CS8-1.9#PBF

量产

LTC1530CS8-2.5#PBF

量产

LTC1530CS8-2.5#TRPBF

量产

LTC1530CS8-2.8#PBF

量产

LTC1530CS8-3.3#PBF

量产

LTC1530CS8-3.3#TRPBF

量产

LTC1530IS8#PBF

量产

LTC1530IS8#TRPBF

量产

LTC1530IS8-1.9#PBF

量产

LTC1530IS8-1.9#TRPBF

量产

LTC1530IS8-2.8#PBF

量产

LTC1530IS8-2.8#TRPBF

量产

LTC1530IS8-3.3#PBF

量产

LTC1530IS8-3.3#TRPBF

量产

pdf

PCN21_0026_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

评估套件 1

评估套件1

evaluation kit item images

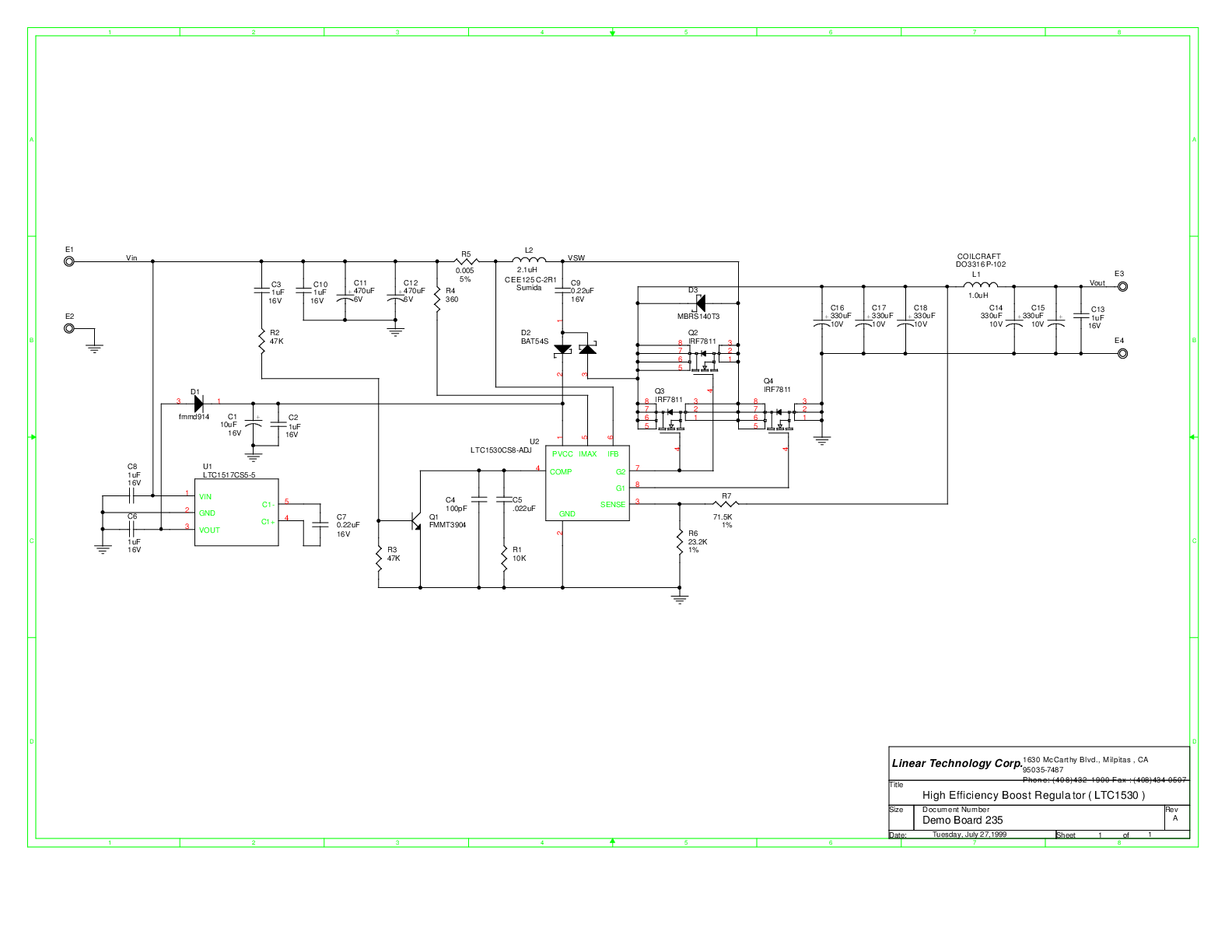

DC235A

LTC1530CS8 | 高效率升压稳压器，3.3VIN， 5VOUT (5A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC1530 - Step-Down (Buck) Regulators Download

3.24 K
