LTC1504
量产500mA、低电压降压型开关稳压器
- 产品模型
- 8
产品详情
- 500mA 输出电流 (在 3.3V 输出)

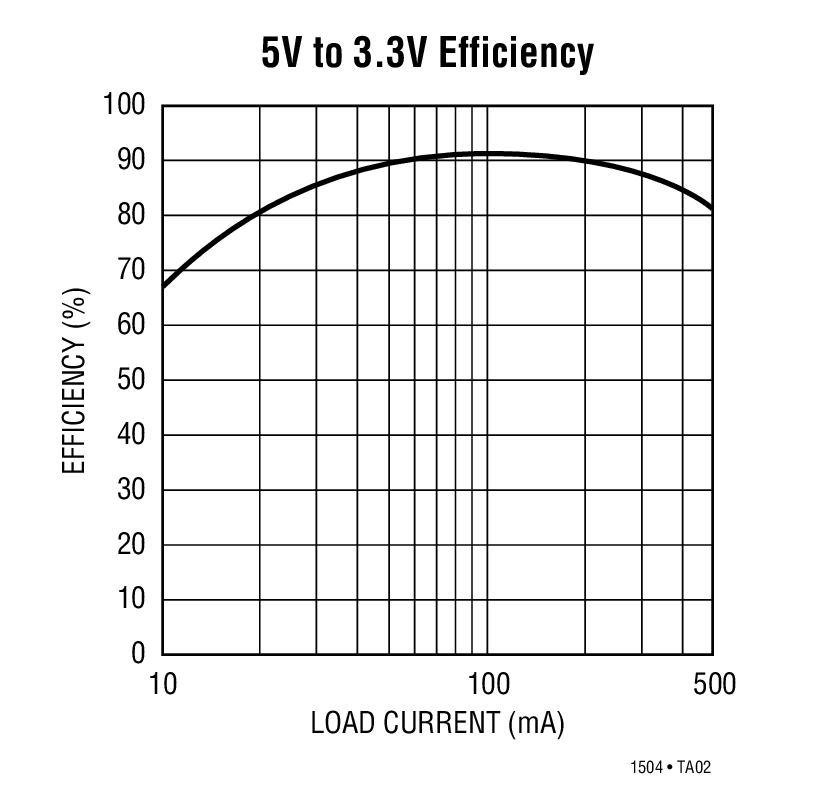

- 峰值效率高达 92%
- 内部基准修整至 1%
- 输出能够供应或吸收电流

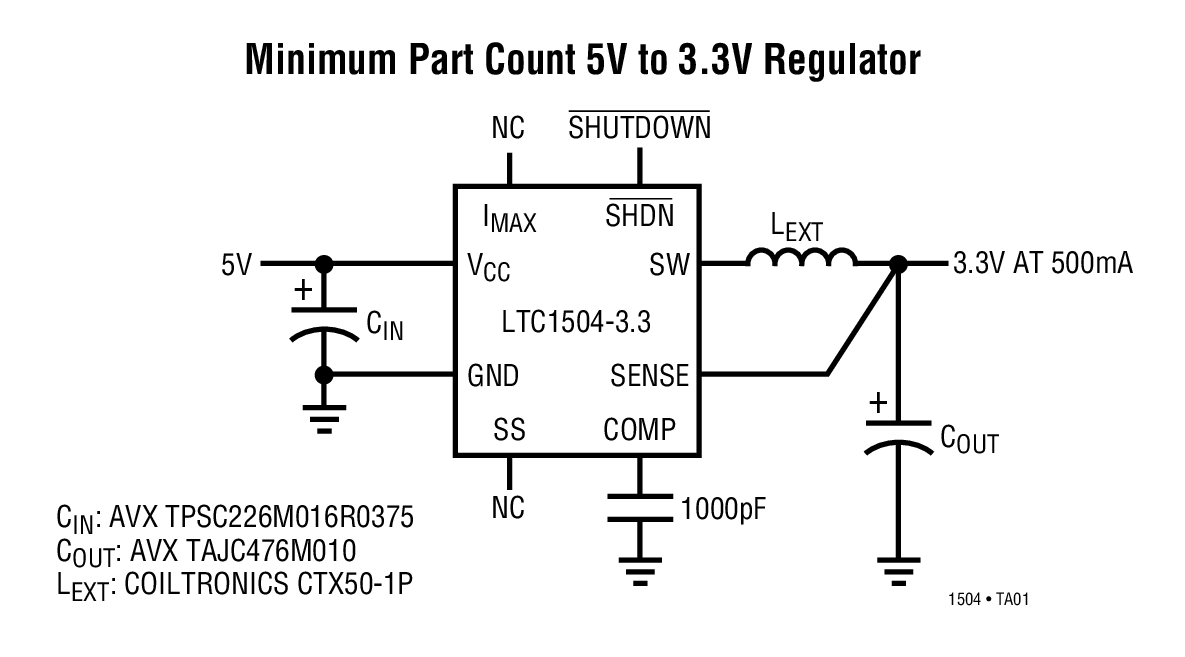

- 所需的外部组件少至 4 个
- 输入电压范围:4V 至 10V
- 可调的电流限值

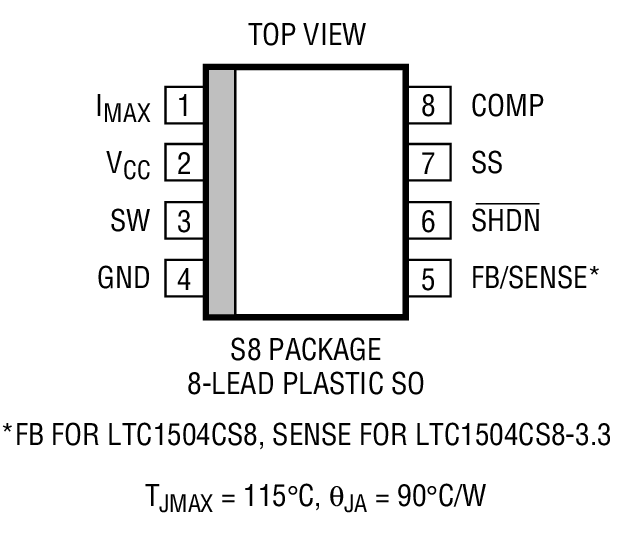

- 小外形 SO-8 封装
- 200kHz 开关频率可同步至高达 500kHz
LTC®1504 是一款独立式、高效率同步降压型开关稳压器。该器件包含一对片内 1.5Ω 电源开关,因而使其能够提供高达 500mA 的负载电流。峰值效率达 92%,从而较大限度减少了热量和损耗功率。同步降压型架构允许输出根据需要供应或吸收电流,以将输出电压保持在调节状态。
LTC1504 可提供可调和固定 3.3V 输出版本。一个可调型电流限制电路负责提供针对过载的保护。内部 1% 基准与一个精细复杂的电压反馈环路相结合,可提供较佳的输出电压准确度和快速负载瞬态响应。LTC1504 规格在 4V 至 10V 的输入电压范围内工作。如需采用 2.7V 电源时的保证规格指标,请联络 ADI。
LTC1504 采用塑料 SO-8 封装。
- 小型便携式数字系统
- 有源终端
- 辅助输出电压电源
- 极少组件数目 / 极小尺寸开关电源
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 2
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC1504CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1504CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1504CS8-3.3#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1504CS8-3.3#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1504IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1504IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1504IS8-3.3#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1504IS8-3.3#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
LTC1504CS8#PBF | 量产 | |
LTC1504CS8#TRPBF | 量产 | |
LTC1504CS8-3.3#PBF | 量产 | |
LTC1504CS8-3.3#TRPBF | 量产 | |
LTC1504IS8#PBF | 量产 | |
LTC1504IS8#TRPBF | 量产 | |
LTC1504IS8-3.3#PBF | 量产 | |
LTC1504IS8-3.3#TRPBF | 量产 | |
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
LTC1504CS8#PBF | 量产 | |
LTC1504CS8#TRPBF | 量产 | |
LTC1504CS8-3.3#PBF | 量产 | |
LTC1504CS8-3.3#TRPBF | 量产 | |
LTC1504IS8#PBF | 量产 | |
LTC1504IS8#TRPBF | 量产 | |
LTC1504IS8-3.3#PBF | 量产 | |
LTC1504IS8-3.3#TRPBF | 量产 | |
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
LTC1504CS8#PBF | 量产 | |
LTC1504CS8#TRPBF | 量产 | |
LTC1504CS8-3.3#PBF | 量产 | |
LTC1504CS8-3.3#TRPBF | 量产 | |
LTC1504IS8#PBF | 量产 | |
LTC1504IS8#TRPBF | 量产 | |
LTC1504IS8-3.3#PBF | 量产 | |
LTC1504IS8-3.3#TRPBF | 量产 |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
LTC1504A | 过期 | 500mA、低电压降压型开关稳压器 |
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号:
- LTC1504
- LTC1504-3.3
- LTC1504A
- LTC1504A-3.3
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
