LTC1504A

500mA、低电压降压型开关稳压器

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 500mA 输出电流 (在 3.3V 输出)

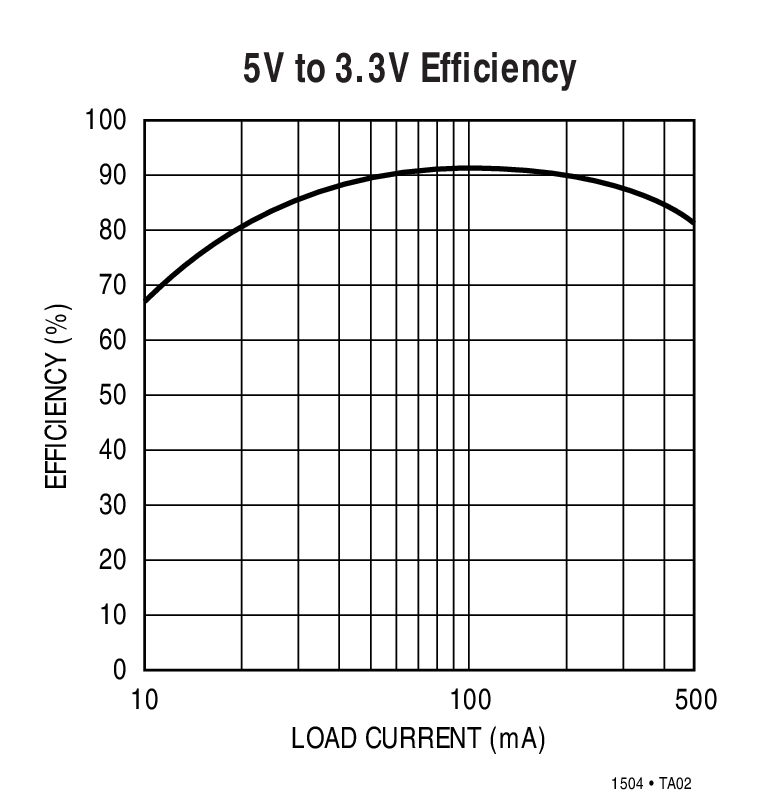

  • 峰值效率高达 92%
  • 接近100% 的较大占空比
  • 内部基准修整至 1%
  • 输出能够供应或吸收电流

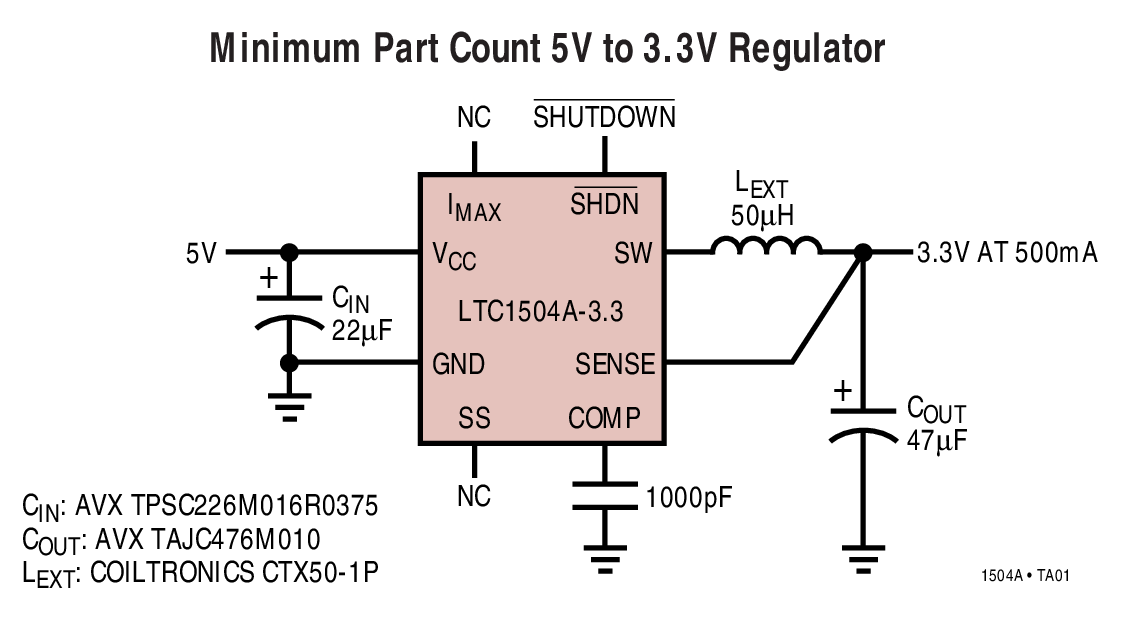

  • 所需的外部组件少至 4 个
  • 输入电压范围:4V 至 10V
  • 可调的电流限值
  • 小外形 SO-8 封装
  • 200kHz 开关频率通常可同步至高达 500kHz

更多细节
show more Icon

LTC®1504A 是一款独立式、高效率同步降压型开关稳压器。该器件包含一对片内 1.3Ω 电源开关,因而使其能够提供高达 500mA 的负载电流。峰值效率达 92%,从而较大限度减少了热量和损耗功率。同步降压型架构允许输出根据需要供应或吸收电流,以将输出电压保持在调节状态。100% 占空比操作较大限度降低了压差电压。

LTC1504A 可提供可调和固定 3.3V 输出版本。一个可调型电流限制电路负责提供针对过载的保护作用。内部 1% 基准与一个精细复杂的电压反馈环路相结合,可提供较佳的输出电压准确度和快速负载瞬态响应。LTC1504A 规格在 4V 至 10V 的输入电压范围内工作。如需采用 2.7V 电源时的保证规格指标,请联络 ADI。

LTC1504A 是 LTC1504 的引脚兼容型功能升级版本。

应用
  • 小型便携式数字系统
  • 有源终端
  • 辅助输出电压电源
  • 极少组件数目 / 极小尺寸开关电源
