LT8709

推荐用于新设计

负输入同步多拓扑 DC/DC 控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽的负输入范围：–4.5V 至 –80V
  • 轨至轨输出电流监视器和控制
  • 用于高阻抗输入的输入电压调节
  • 电源良好指示引脚
  • 用于强制 CCM (连续导通模式) 或脉冲跳跃 / DCM (不连续导通模式) 操作的 MODE 引脚
  • 开关频率高达 750kHz
  • 可容易地利用单个反馈引脚配置为一个降压、升压、降压-升压或负输出转换器
  • 可同步至一个外部时钟
  • 高增益 EN / FBIN 引脚可接受缓慢变化的输入信号
  • 20 引脚 TSSOP 封装

LT®8709 是一款具轨至轨输出电流监视器和控制功能的同步 PWM 控制器，其适用于 “负至负” 或 “负至正” DC/DC 转换。LT8709 非常适合于众多的局部电源设计。该器件可容易地在具有负输入电压的降压、升压、降压-升压和负输出拓扑中进行配置。

此外，LT8709 的轨至轨输出电流检测还允许器件在诸如电池或电容器充电等电流限制应用中进行配置。PG 引脚用于电源良好指示。

LT8709 的开关频率范围可设定在 100kHz 至 750kHz 之间。该器件可在内部定时于一个由连接在 RT 引脚和 –VIN 引脚之间的电阻器设定的频率上，或者也可以使之同步至一个外部时钟。

另外，LT8709 还具有创新的 EN / FBIN 引脚电路，其可接受缓慢变化的输入信号并提供一种可调欠压闭锁功能。该引脚还可作输入电压调节以避免使一个高阻抗输入电源出现电压骤降的情况。集成了诸如频率折返、热停机和软起动等其他功能电路。LT8709 采用 20 引脚 TSSOP 封装。


Applications

  • 高功率负输入、负输出电源
  • 高功率负输入、正输出电源
  • 电信设备电源
  • 阴极保护电源
LT8709
负输入同步多拓扑 DC/DC 控制器
250kHz, –16V to –30V Input to –12V/8.5A Output Buck Efficiency and Power Loss vs Load Current (–VIN = –24V) Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4354
量产 负电压二极管“或”控制器和监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 4

LTspice中提供以下器件型号：

  • LT8709
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
DC2148A

LT8709EFE Demo Board | Negative Buck-Boost, -38V ≤ VIN ≤ -4.5V; VOUT = -12V @ 5A

立即购买 更多内容

产品详情

Demonstration circuit 2148A features the LT8709, a negative input synchronous multi-topology DC/DC controller designed for negative input power supplies where the highest input supply voltage is ground. Examples of these circuits include negative buck, negative boost, negative buck-boost and negative inverting. The DC2148A is a negative buck-boost with an operating input voltage range from –4.5V to –38V and an output voltage of –12V, however this demo circuit can be easily reconfigured for other negative input topologies. The maximum output current for DC2148A is 5A, the switching frequency is 400kHz and the maximum efficiency with a –12V input is 91%.
DC2148A
LT8709EFE Demo Board | Negative Buck-Boost, -38V ≤ VIN ≤ -4.5V; VOUT = -12V @ 5A

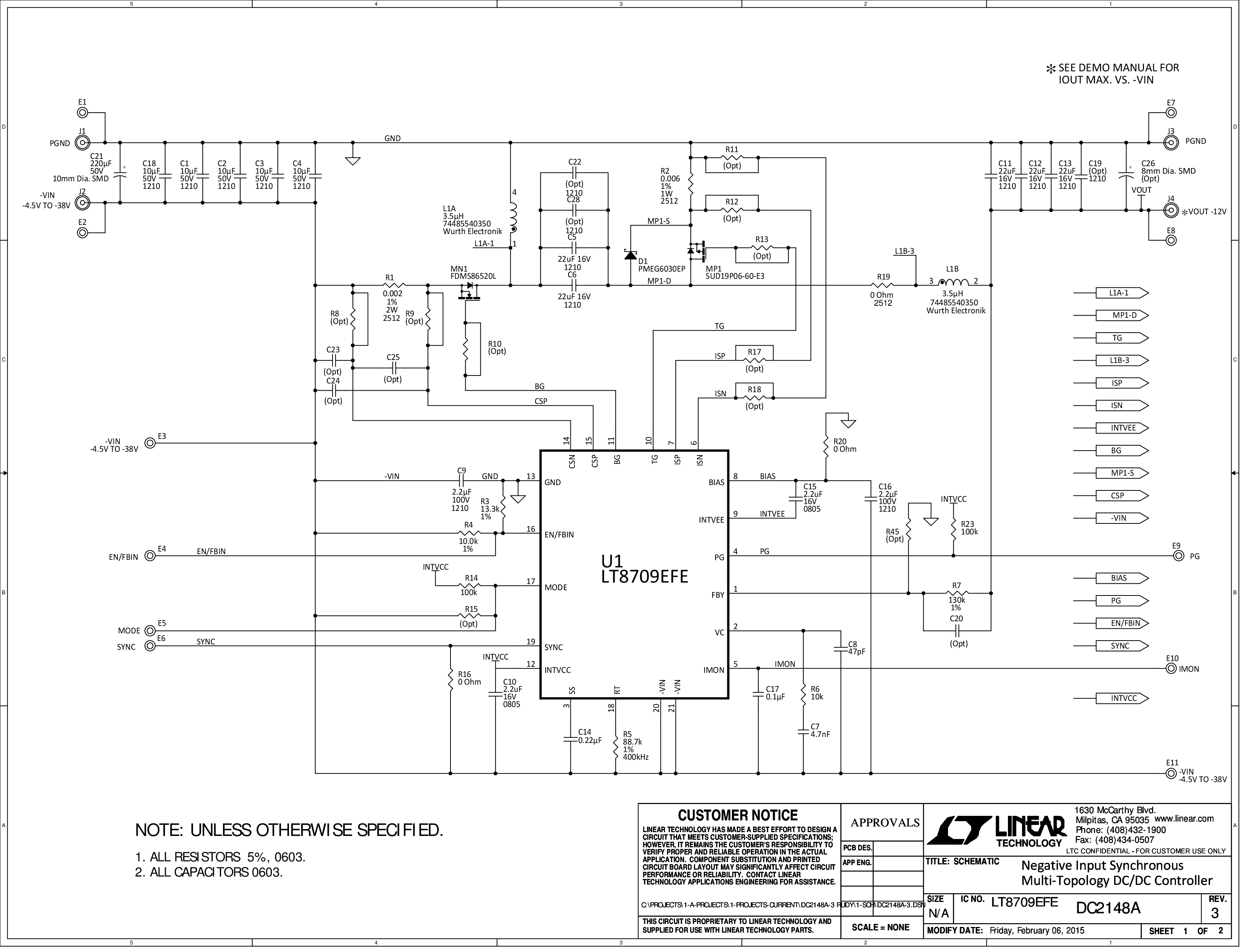

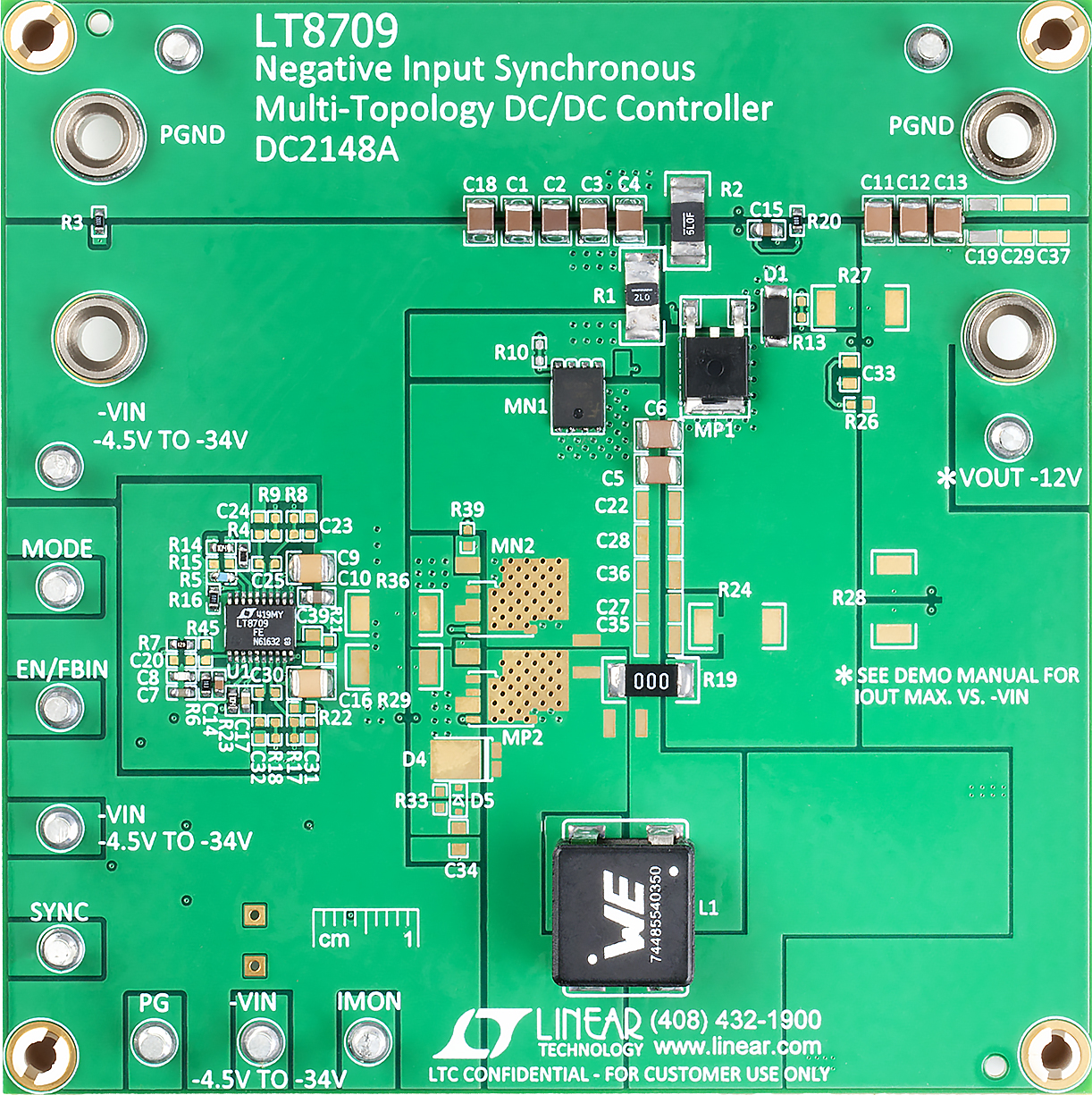

DC2148A - Schematic DC2148 demo board image
