概览

优势和特点

  • Silent Switcher®2 架构
    • 在任何 PCB 上均可实现超低 EMI / EMC 辐射
    • 消除了 PCB 布局敏感性
    • 内部旁路电容器降低了辐射 EMI
    • 任选的扩展频谱调制
  • 在高频下实现高效率
    • 在 1MHz、12VIN 至 5VOUT 转换时达 95%
    • 在 2MHz、12VIN 至 5VOUT 转换时达 94%
  • 宽输入电压范围:3.4V 至 65V
  • 超低静态电流突发模式 (Burst Mode®) 操作
    • 2.5µA IQ (调节 12VIN 至 3.3VOUT) (LT8645S)
    • 输出纹波 <10mVP-P
  • 外部补偿:快速瞬态响应和均流(LT8646S)
  • 快速最小接通时间:40ns
  • 在所有条件下均可提供低压差:60mV (在 1A)
  • 可调及可同步频率范围:200kHz 至 2.2MHz
  • 峰值电流模式操作
  • 输出软启动和跟踪
  • 小外形 32 引脚 6mm x 4mm LQFN 封装

产品详情

LT®8645S / LT8646S 同步降压型稳压器采用第二代 Silent Switcher 架构,专为最大限度降低 EMI / EMC 辐射并在高开关频率下提供高效率而设计。这包括集成旁路电容器以优化器件内部所有的快速电流环路,并使得能够通过消除布局敏感性容易地实现产品广告中宣称的 EMI 性能。该性能使 LT8645S / LT8646S 非常适合对噪声敏感的应用和环境。

快速、干净、低过冲开关边缘即使在高开关频率下亦能实现高效率运作,因而造就了小巧的总体解决方案尺寸。具有 40ns 最小导通时间的峰值电流模式控制可实现高降压比,即使在高开关频率条件下也不例外。LT8646S 具有通过 VC 引脚提供的外部补偿功能,以在高开关频率下实现均流和快速瞬态响应。一个 CLKOUT 引脚用于使其他稳压器同步至 LT8645S / LT8646S。

突发模式操作可实现超低待用电流消耗,脉冲跳跃模式在较低输出负载条件下允许全开关频率,或扩展频谱操作能够进一步降低 EMI / EMC 辐射。

应用

  • 汽车和工业电源
  • 通用降压
  • GSM 电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

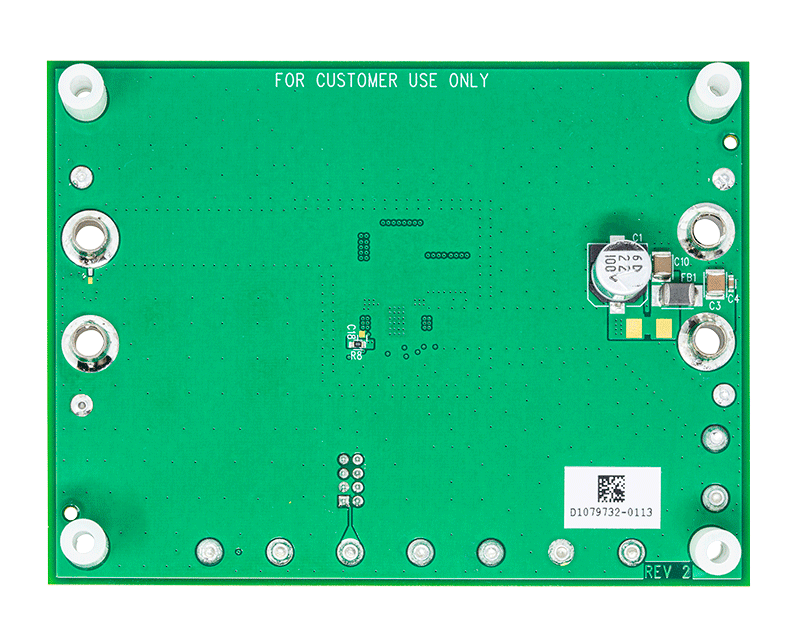

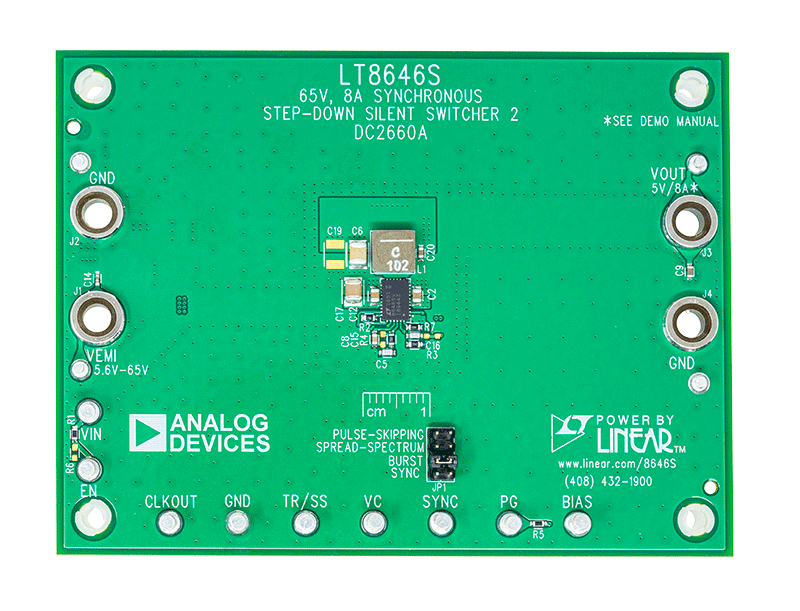

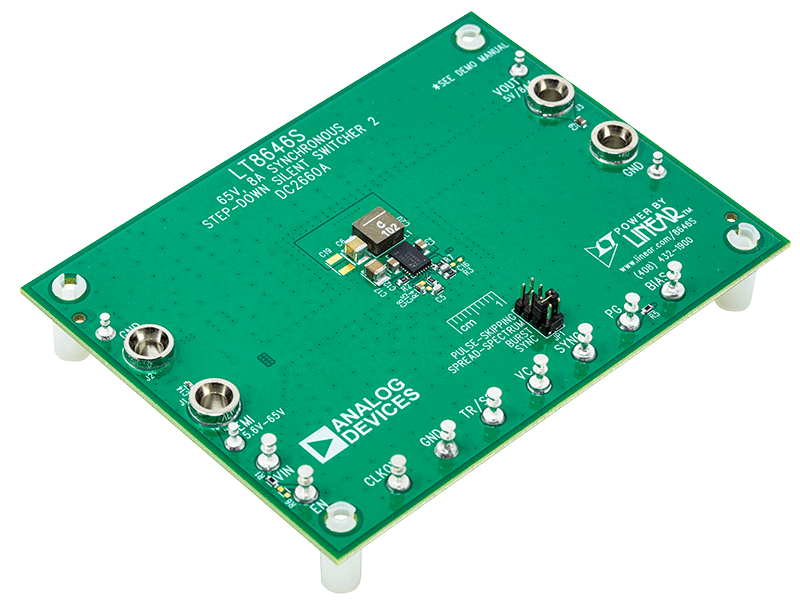

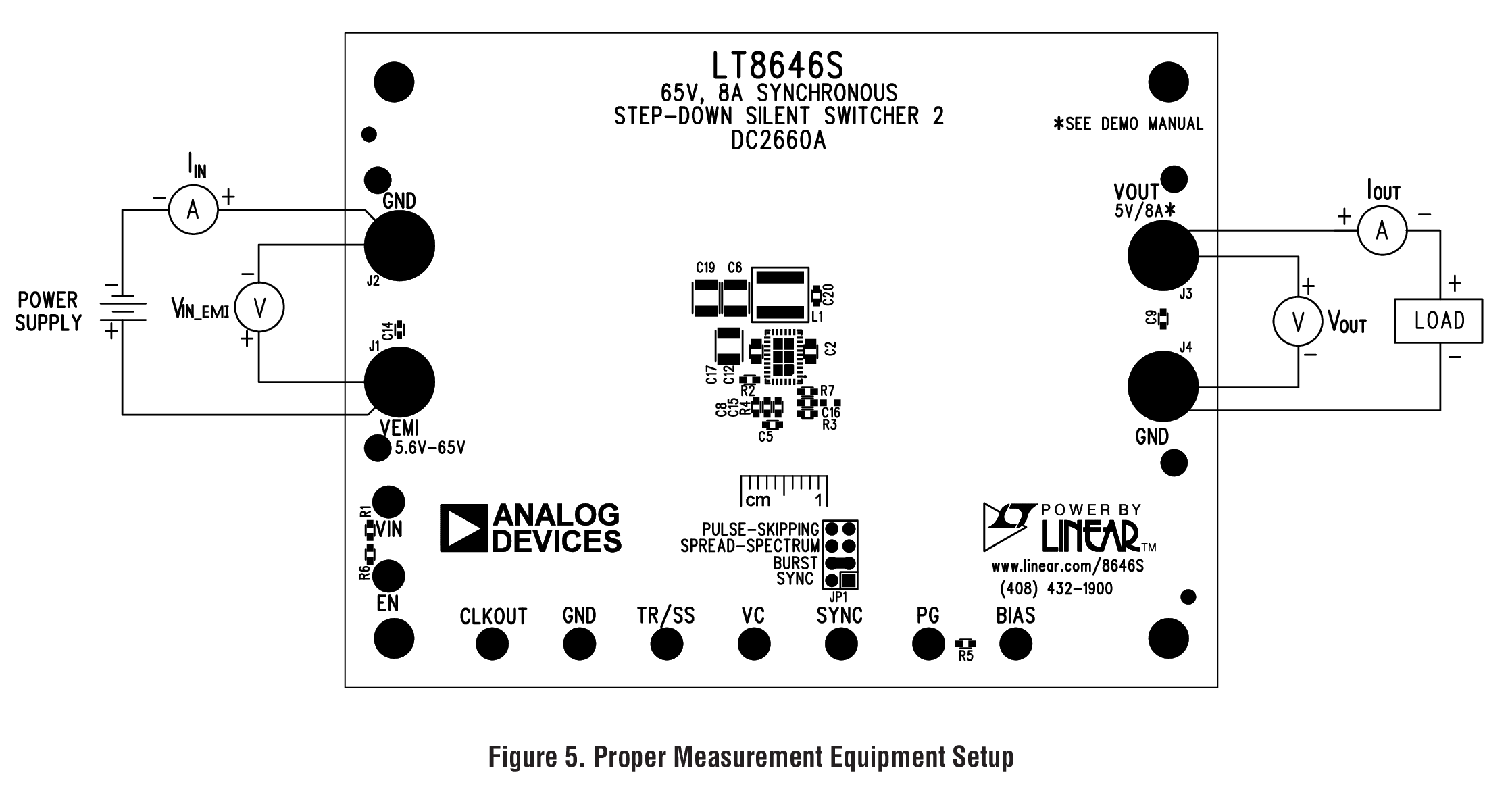

评估套件 (1)
