概览

优势和特点

  • Silent Switcher®2 架构
    • 可在任何 PCB 上实现超低 EMI 发射
    • 内部旁路电容器可降低发射的 EMI
    • 可选的扩频调制功能
  • 在高频下具有高效率
    • 在 2 MHz、3.3 VIN 至 1.2 VOUT范围内,效率高达 94%
    • 在 2 MHz、5 VIN 至 1.2 VOUT范围内,效率高达 93%
  • PVIN 范围:1.5V 至 8V,SVIN 范围:2.7V 至 8V
  • VOUT 范围:0.6V 至 VIN
  • 基准电压源精度:在整个温度范围内为 ±0.8%
  • PolyPhase® 运行:高达 12 相
  • 具有外部补偿的快速瞬态响应
  • 强制连续模式运行
  • 低静态电流 Burst Mode® 操作
    • 180μA IQ,将 5VIN 调节为 1.2VOUT
    • 输出纹波 < 10mVP-P
  • 快速最短开关接通时间:20ns
  • 可调并且可同步:300kHz 至 3.5MHz
  • 输出软启动和电源正常
  • 小型 24 引脚 4mm × 4mm LQFN 封装
  • AEC-Q100 评定正在进行中

产品详情

LT8644S 同步降压型稳压器采用第二代 Silent Switcher 架构,最大限度地降低了 EMI 发射,同时在高开关频率下实现了高效率。这包括集成旁路电容器以优化所有内部快速电流环路,并通过消除布局敏感性轻松实现宣称的 EMI 性能。

即使在高开关频率下,快速、清洁、低过冲开关终端也能实现高效操作,从而实现小巧的解决方案总体尺寸。具有 20ns 最短接通时间的峰值电流模式控制,即使在高开关频率下,也能实现高降压比。通过 VC 引脚进行外部补偿,可实现快速瞬态响应。PolyPhase 操作允许多个 LT8644S 稳压器以交错相移运行,以提供更多的输出电流。

Burst Mode 操作可实现低待机电流消耗,强制连续模式可在整个输出负载范围内控制频率谐波,扩频操作可进一步降低 EMI 发射。可以通过 SS 引脚访问软启动和跟踪功能,并可以使用 EN/UV 引脚设置精确的输入电压 UVLO 阈值。

应用

  • 汽车和工业电源
  • 通用降压型转换

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

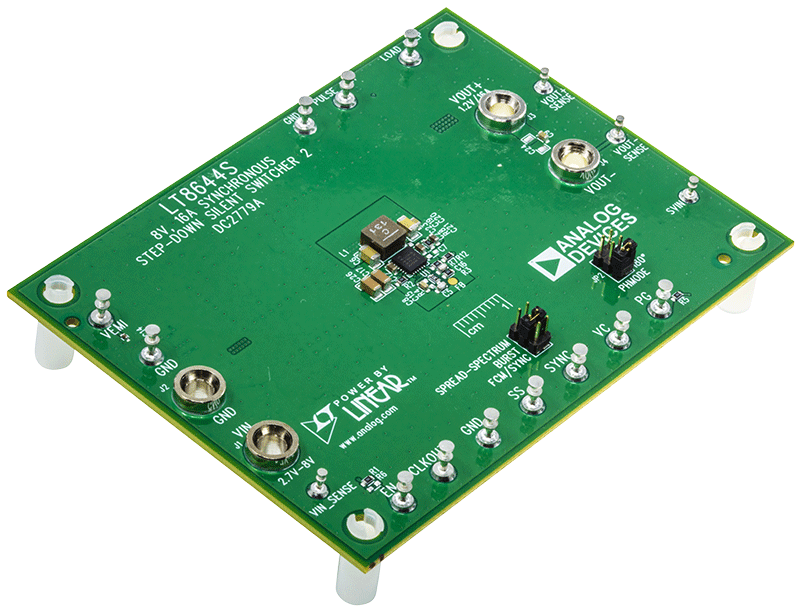

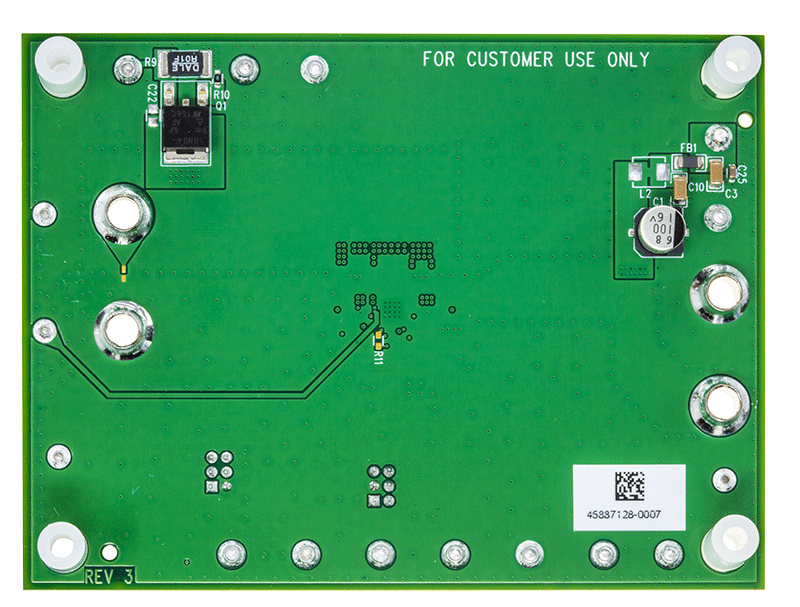

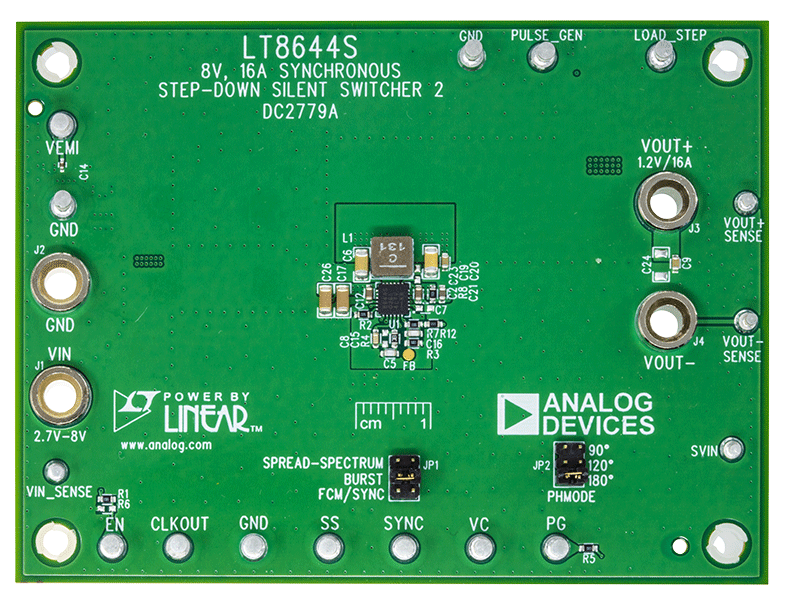

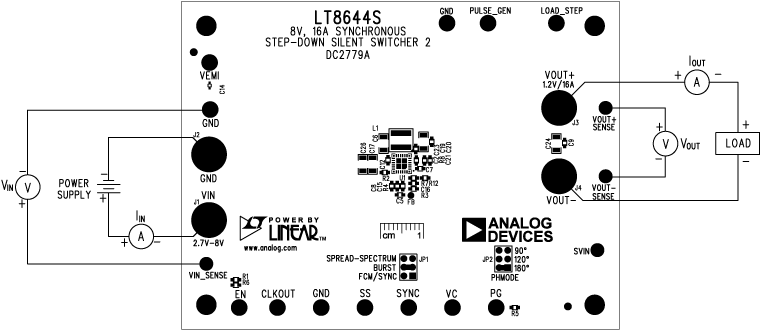

评估套件 (1)
