概览
优势和特点
- Silent Switcher® 2 架构
- 可在任何 PCB 上实现超低 EMI/EMC 发射
- 消除了 PCB 布局敏感性
- 内部旁路电容器可降低发射的 EMI
- 可选的扩频调制功能
- 宽输入电压范围：3.0V 至 42V
- 超低静态电流 Burst Mode® 操作：
- <将 12VIN 调节到 3.3VOUT 时 IQ 为 3μA
- 输出纹波 < 10mVP-P
- 高效 2MHz 同步操作：

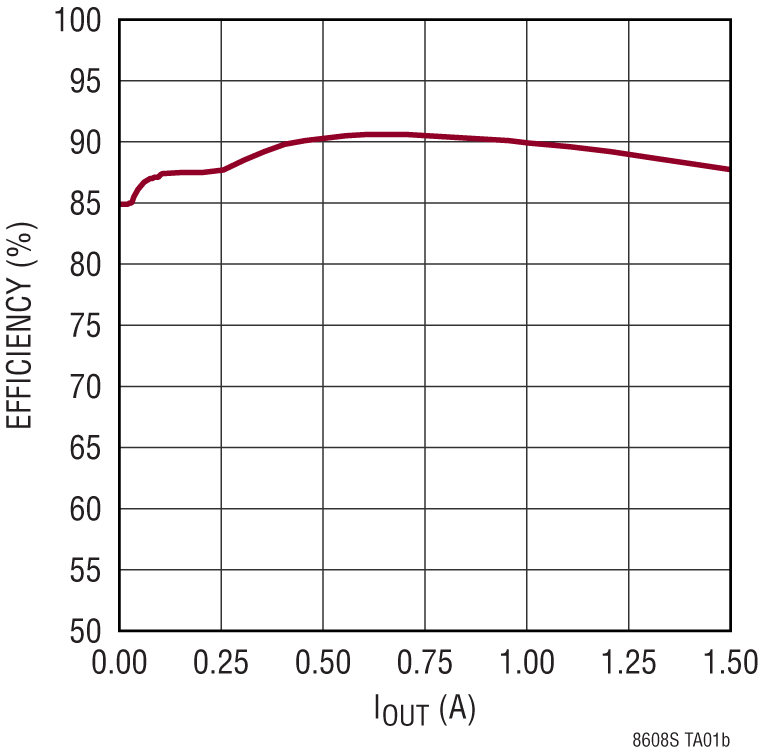

- >0.75A 时效率为 90%，12VIN 可获得 5VOUT
- 1.5A 连续输出电流
- 快速最短开关接通时间：35ns
- 可调并且可同步：200kHz 至 2.2MHz
- 允许使用小型电感器
- 低压差
- 峰值电流模式操作
- 内部补偿
- 输出软启动和追踪

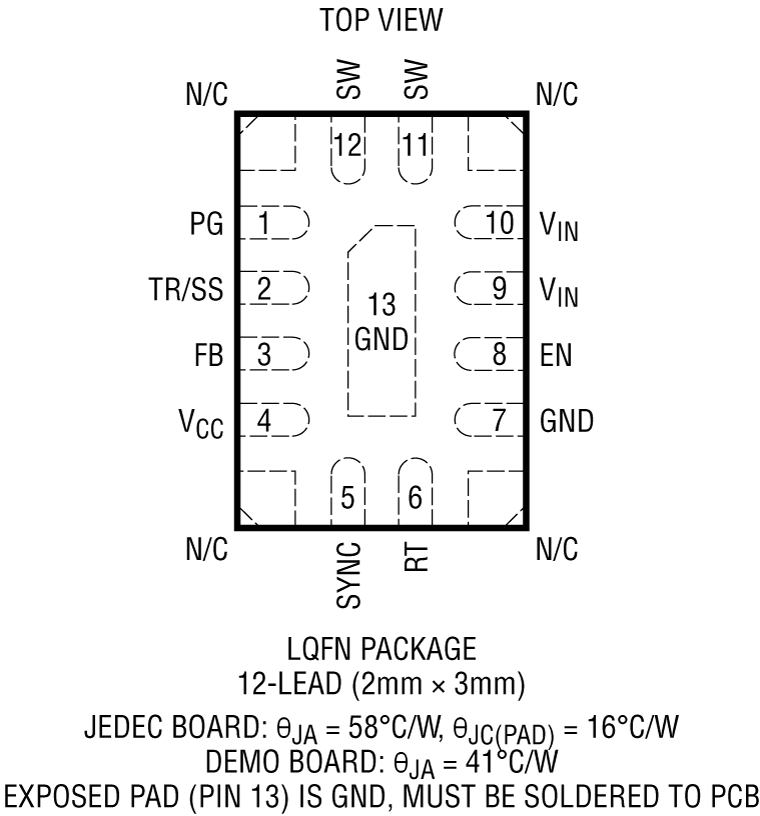

- 小型 12 引脚 LQFN 封装
产品详情

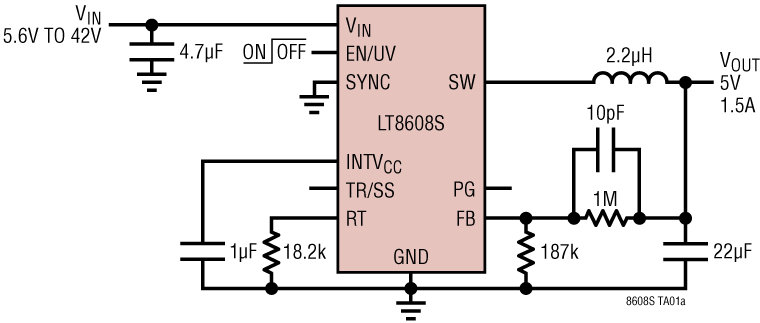

LT8608S是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，瞬态电流功耗仅为1.7μA。LT8608S可以提供1.5A连续电流。所有必要电路均配备顶部和底部电源开关，以尽量减少对外部组件的需求。低纹波突发模式操作可在低输出电流时实现高效率，同时使输出纹波保持在10mV以下。通过SYNC引脚可以与外部时钟同步，或支持开关频率的扩频调制，以实现低EMI运行。采用峰值电流模式拓扑的内部补偿允许使用小电感，从而提供快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于编程VIN欠压保护或关断LT8608S，从而将输入电源电流降至1μA。TR/SS引脚上的电容可在启动过程中对输出电压斜坡率进行编程，同时当VOUT在编程输出电压的±8.0%范围内以及故障条件下时PG标志会发出信号。LT8608S采用小型12引脚LQFN封装。
应用
- 通用降压
- 低EMI降压
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

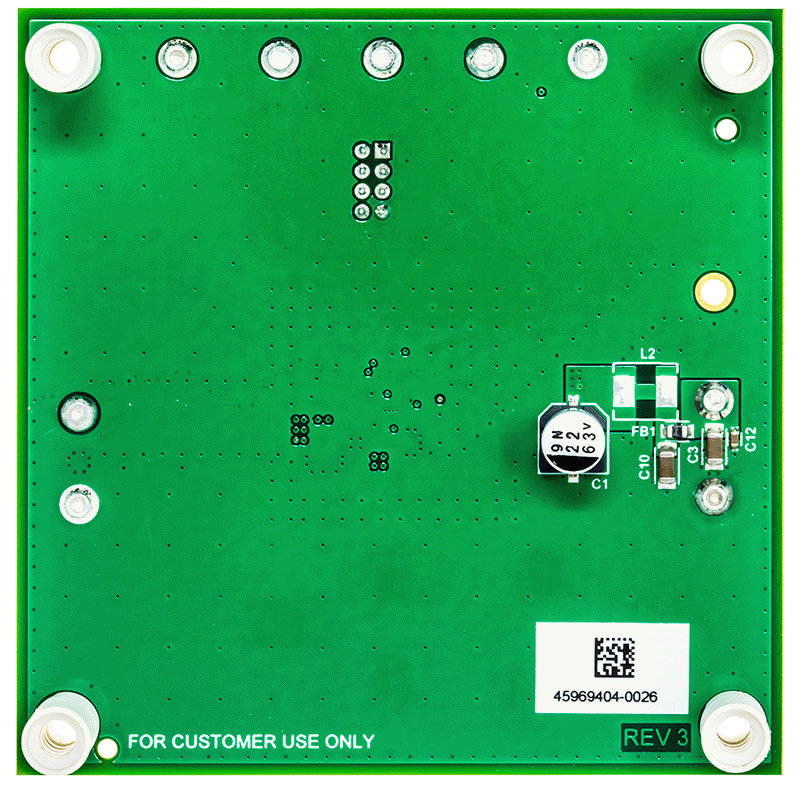

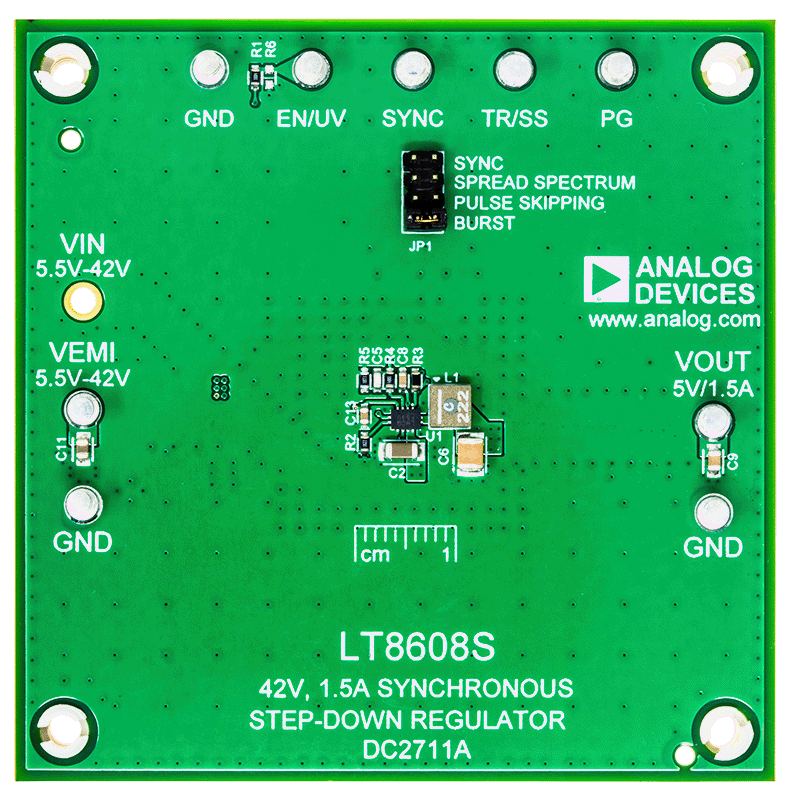

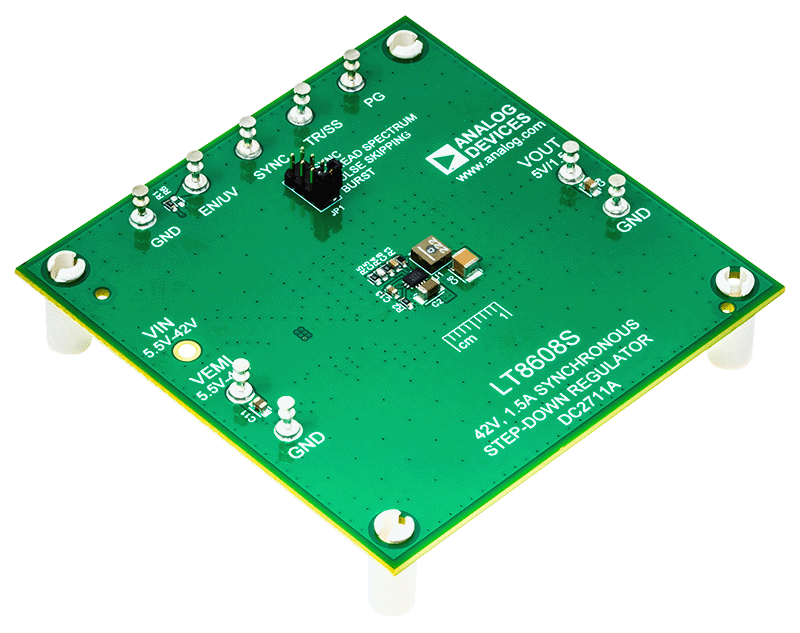

评估套件 (1)
参考资料
-

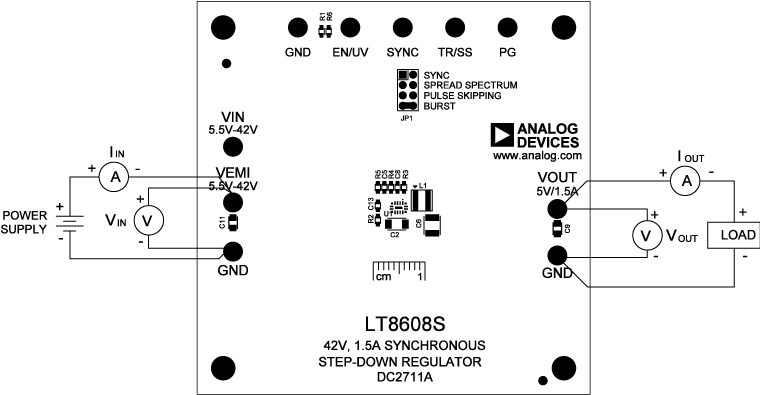

DC2711A - Demo Manual (Rev. 0)10/7/2022
-
Silent Switcher Technology8/15/2023
工具及仿真模型
LTspice中提供以下器件型号：
LT8608
LT8608S
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
LTpowerCAD中提供以下器件的设计工具：
LT8608
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT8608SEV#TRMPBF | 材料声明 | 质量和可靠性 | 12-Lead LQFN (2mm x 3mm x 0.74mm) | |
| LT8608SEV#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead LQFN (2mm x 3mm x 0.74mm) | |
| LT8608SIV#TRMPBF | 材料声明 | 质量和可靠性 | 12-Lead LQFN (2mm x 3mm x 0.74mm) | |
| LT8608SIV#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead LQFN (2mm x 3mm x 0.74mm) | |
| Wafer Fabrication Data |
